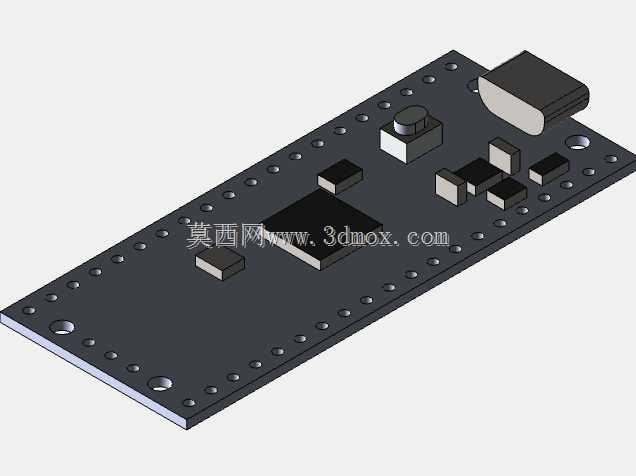

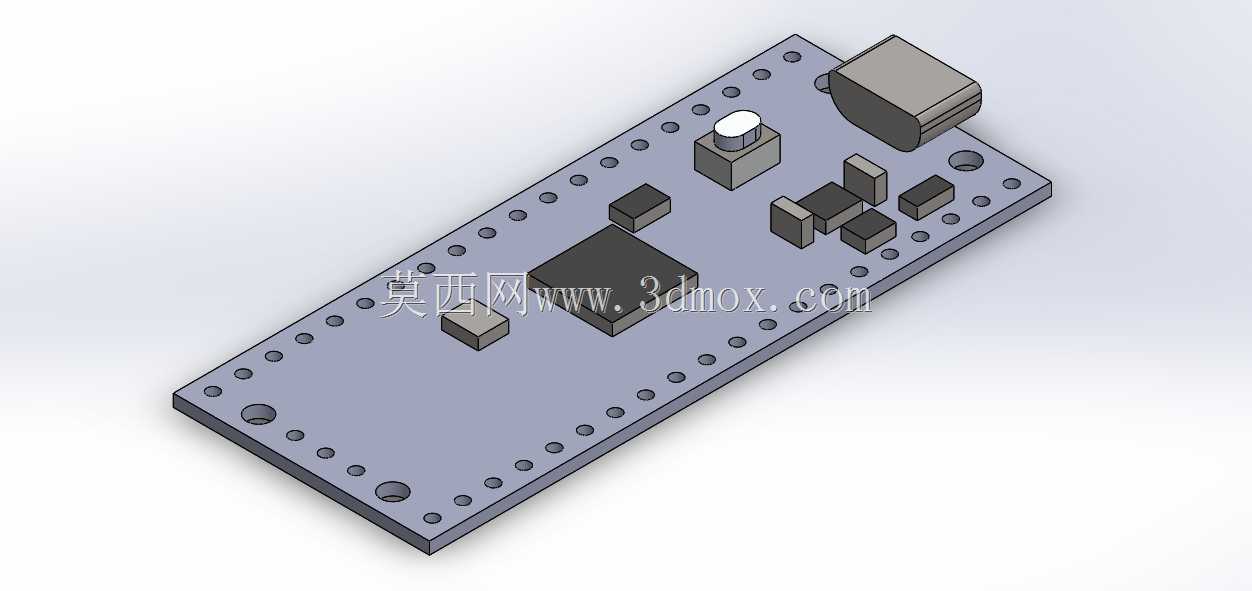

树莓派Pico开发板精细结构三维数模

　　做嵌入式项目做了快八年，经手的各类开发板数模少说也有几十套，很多开源的板子模型要么是简化到只剩个板框，要么是接插件位置对不上，装到外壳里要么顶到元器件要么接口露不出来，每次用都得自己重新核对尺寸改半天。这次做的这个树莓派Pico的数模，是之前做便携数据采集终端的时候，为了匹配定制外壳和内部堆叠专门建的，所有结构细节都是对着实物和官方机械图纸一点点核对的，拿来就能直接用在装配里，不用再反复调整。

　　先说说实际用的时候最在意的安装边界，这块板子的外形是严格按照官方公布的机械尺寸做的，长51mm宽21mm，板厚1.6mm，是标准FR4双面板的厚度，四个角的R0.8圆角、两侧20个引脚的排针焊盘位置、每个焊盘的孔径和间距都完全对齐，不会出现画完PCB外壳之后排针插不进去或者和外壳干涉的问题。板上的Type-C接口是建模的重点，很多简化模型会把接口做矮或者做厚，实际装壳的时候要么接口伸不出外壳开孔，要么外壳和接口金属外壳顶死，这个模型里的Type-C接口完全按照实际接插件的尺寸建模，接口突出板面的高度、金属外壳的倒角、插接口的内凹深度都和实物一致，外壳开孔只要按照模型的外轮廓留0.2mm的装配间隙就能完美对齐，不用反复修模。

　　板上的元器件布局也完全还原实物，主芯片RP2040的QFN封装尺寸、芯片高度、引脚位置都精准建模，旁边的晶振、电源管理芯片、BOOT按键、复位按键、板载LED的位置和高度都和实物一致，做内部堆叠的时候，可以直接根据这些元器件的高度来确定上层板或者电池的放置位置，避免出现元器件被压到的情况。尤其是板上的BOOT按键，很多模型会把按键高度做高，实际装配的时候如果按键上方有结构件，很容易出现按键被一直按住无法正常启动的问题，这个模型里按键的高度是按照实际贴片按键的高度做的，按键帽突出板面的高度只有0.8mm，设计外壳按键柱的时候只要留0.3mm的按压间隙就能保证手感，不会出现卡键或者按不动的情况。

　　从应用场景来说，这个数模可以用在很多嵌入式项目的结构设计里，比如做小型便携传感器节点的时候，可以直接把这个模型导入装配，确定板子在外壳里的固定位置，四个M2的安装孔位置也完全按照官方尺寸做，孔中心距板边的距离、孔的直径都准确，设计铜柱或者螺丝柱的时候直接对应位置就行，不用再自己查尺寸。还有做教育类的嵌入式实验箱的时候，内部的固定槽可以直接按照模型的板型来开，公差控制在0.1mm以内就能轻松插装，不会出现松垮或者插不进去的问题。另外做产品展示动画或者教学演示的时候，这个带完整元器件细节的模型也比简化板框的模型效果好很多，能清晰展示每个元器件的位置，做爆炸视图的时候也能把每个零件拆开展示，方便讲解开发板的硬件结构。

　　建模的时候特意考虑了结构设计的使用需求，所有的特征都是可编辑的，没有做成不可修改的导入特征，如果需要调整排针的高度，或者把直插排针换成贴片排针，直接修改对应的特征参数就行，不用重新建模。板上的丝印虽然没有做在模型里，但是每个元器件的位置都留了对应的基准面，后续如果需要在模型上加丝印标识，直接在对应基准面上贴图就行，不用重新对位。还有板子底部的焊盘和过孔也做了简化处理，既保留了位置参考，又不会因为太多细小特征导致装配的时候文件卡顿，对于做大型设备装配来说，模型的轻量化也很重要，这个模型在保留所有关键装配尺寸的前提下，尽量精简了不必要的细小特征，不会出现拖慢装配运行速度的情况。

　　实际做项目的时候，很多人容易忽略开发板的接插件突出尺寸，比如Type-C接口如果做短了，外壳开孔之后插头插不到底，会出现接触不良的问题，如果做长了，接口突出外壳太多，既不美观也容易被碰坏。这个模型里的Type-C接口尺寸是实际测量过实物的，接口端面到板面的距离是3.2mm，设计外壳的时候只要把外壳壁厚控制在2mm以内，开孔位置对齐接口中心，就能保证插头完全插入，不会出现接触问题。还有板上的三个LED指示灯，位置在板子靠近USB接口的一侧，模型里也做了对应的透明件特征，设计外壳的时候可以在对应位置做导光柱，直接对齐LED的位置就行，不用反复调整导光柱的角度和位置。

　　另外，板子两侧的排针是按照标准2.54mm间距做的，排针的长度是按照常用的直插排针高度建模的，突出板面的高度是8.5mm，如果项目里需要用弯排针或者不同高度的排针，直接替换对应的排针模型就行，板上的焊盘位置已经留好，替换的时候不用调整位置。对于需要把开发板焊在底板上的项目，这个模型也可以直接用来做底板的封装参考，排针的位置和焊盘尺寸完全对应，画完PCB之后直接导入3D模型核对，就能避免出现封装画错导致板子焊不上的问题。
