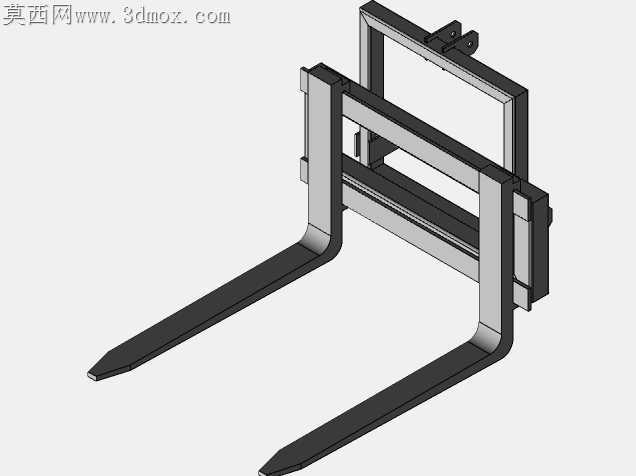

自制拖拉机前置货叉举升装置

农用拖拉机加装前置叉具的现场工况里，最容易被忽略的是挂接架的受力形变问题——不少农户自行焊接的简易叉架，在叉运整袋化肥、砖石垛时，挂接耳板处容易出现焊缝撕裂，叉臂根部因为应力集中出现弯折，甚至出现作业中叉臂下坠的安全隐患。这套举升装置的结构设计，刚好针对这些田间作业的实际痛点做了适配。挂接框架采用双层矩形管拼焊结构，没有用薄角铁做简易支撑，上下横梁的间距刚好匹配拖拉机前部预留的挂接点位，耳板的开孔位置做了沉台处理，挂接销穿入后不会因为田间颠簸出现径向窜动，避免销孔长期受交变载荷磨成椭圆。两根叉臂和滑架的连接没有采用满焊固定，而是做了可调节的卡位槽，农户可以根据搬运货物的托盘宽度，手动调整两根叉臂的间距，叉运成捆秸秆时调宽间距避免货物滑落，叉运小件农资时调窄间距提升转向灵活性。滑架和主框架之间的滑动接触面没有加装复杂的滚轮，而是用了耐磨钢贴片直接贴合，田间作业时泥土、秸秆碎屑溅入接触面也不会出现卡滞，省去了频繁清理滚轮缝隙的麻烦，日常维护只需要定期在接触面涂抹少量黄油即可。叉臂的尖端做了15度的上翘收边，叉取托盘时不需要反复调整角度就能顺利插入托盘插孔，尖端边缘做了圆角打磨，不会戳破袋装货物的外包装。主框架上部的液压挂点位置做了加强筋补强，液压油缸举升时的推力不会直接作用在单薄的横梁管壁上，举升额定载荷时框架的形变量控制在毫米级，长期使用也不会出现框架歪扭的问题。整套装置没有多余的装饰性结构，所有弯折处都做了圆弧过渡，没有尖锐的焊渣棱角，田间作业时不会勾挂杂草、篷布，也能避免操作人员上下拖拉机时被棱角刮伤。考虑到农村维修的便利性，所有连接销轴都采用通用标准件，出现磨损后在乡镇农机站就能买到替换件，不需要定制特殊规格的配件。
