家用链锯伐木导向支撑机架结构

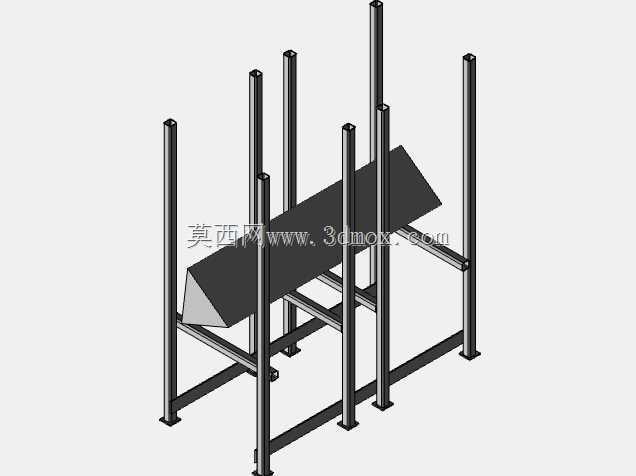

　　这套机架结构面向家庭院落、林间小径旁的小型木料截断作业而设计，核心作用是把长段原木稳定承托在离地高度合适的位置，给手持链锯提供清晰的切割作业空间，避免锯链直接接触地面造成齿尖磨损，也省去操作人员全程弯腰扶料的体力消耗。整体框架采用标准方形钢管拼焊而成，从三维结构上可以看到，底部由两组横向方管沿木料进给方向平行布置，作为整个机架的接地承载边，方管两端直接落地，接触面积足够分散原木加载后的集中载荷，即便在林间不太平整的泥土地面放置，也能通过小幅垫衬调整保持水平，不会出现作业过程中整体倾翻的情况。底部横管之间设置了多道交叉连接的纵向方管，把左右两组接地边刚性连为一体，既限制了框架受侧向推力时的张开变形，

　　也给上层的立柱提供了可靠的焊接生根基础。框架上一共竖立六根等规格的方管立柱，沿原木摆放的长度方向分左右两列排布，立柱高度经过适配，刚好让架在中间的原木底面距离地面留出足够的链锯下切行程：当链锯导板从原木上方向下切入时，锯链贯通木料后不会触碰下方的地面或者框架横撑，操作人员可以平稳把整段木料一次切断，不需要中途抽锯调整位置。立柱之间预留的内空宽度经过匹配，常规家用薪柴直径的圆木、劈好的半片料都可以直接架在两列立柱之间，立柱侧面相当于简易的侧向挡边，木料在锯切振动下不会从机架侧面滚落。靠近机架进料端的位置设置了一块斜向布置的挡料板，板件采用厚钢板裁切而成，倾斜角度顺着原木上料的方向，当操作人员把长段原木从地面拖向机架时，

　　斜板会顺势把木料导向机架中部的承托区间，不需要两人抬料对位，单人即可借助斜板的滑移支撑把重料推上架体；切割过程中这块斜板也能抵住原木的端面，限制木料沿轴向窜动，让锯切切口保持平直。从安装边界来看，整个机架没有设置额外的固定地脚，属于可移动的便携工装，整体长宽尺寸适配家用皮卡、农用三轮车的货厢装载，转场作业时可以直接整体吊运，不需要拆解部件；框架所有杆件的连接位置都采用满焊工艺，焊脚高度匹配方管壁厚，承受原木冲击载荷时不会出现焊缝开裂。设计过程中特意没有加装复杂的夹紧、进给机构，一方面是面向非专业用户的使用场景，省去了机构维护、调整的步骤，农户在自家院落处理烧火薪柴、修剪下来的果树枝干时，把木料往架上一搭即可启动链锯作业；

　　另一方面开放式的框架结构没有遮挡操作视线，操作人员站在机架侧方可以全程观察锯链的切入位置，遇到木料节疤、夹锯情况时可以快速抬锯避让。架体的立柱顶端做了简单的平切处理，没有突出的尖角，搬运过程中不会勾挂衣物或者划伤操作人员；底部接地的方管端面没有封闭，长期在户外使用时即便管内进入少量雨水，也可以从端面缝隙自然流出，避免管内积水锈蚀。这类工装在南方丘陵林区的散户农户、小型果园场地中实用性很强，秋冬季节处理取暖薪柴、清理果园修剪的废弃枝干时，不需要搭建专门的锯木台，这套机架即可完成承托、导向、防滚的全部功能，结构简单易加工，普通村镇焊接门店按照三维结构的杆件尺寸即可下料仿制，杆件替换也十分方便，若某一根立柱被链锯意外剐蹭变形，只需割除旧件重新焊接同规格方管即可恢复使用性能。
