SM5308移动电源充电升压模块结构设计

在消费电子配套供电类产品的结构开发流程里，这类集成升压功能的充电模块是移动电源类产品的核心功能载体，日常选型和建模过程中，需要兼顾电路布局合理性、接口装配公差、外部壳体适配边界多重因素。从实际应用场景来看，该模块可直接嵌入单节或多节并联锂电池组成的便携供电设备中，承担锂电池充电管理、直流升压输出、端口供电保护多重作用，既可以作为成品移动电源的内置核心板使用，也能嵌入小型便携数码设备的备用供电仓、户外小型供电装置、手持检测设备的外挂供电单元里，适配5V电压输入的各类数码负载供电需求。

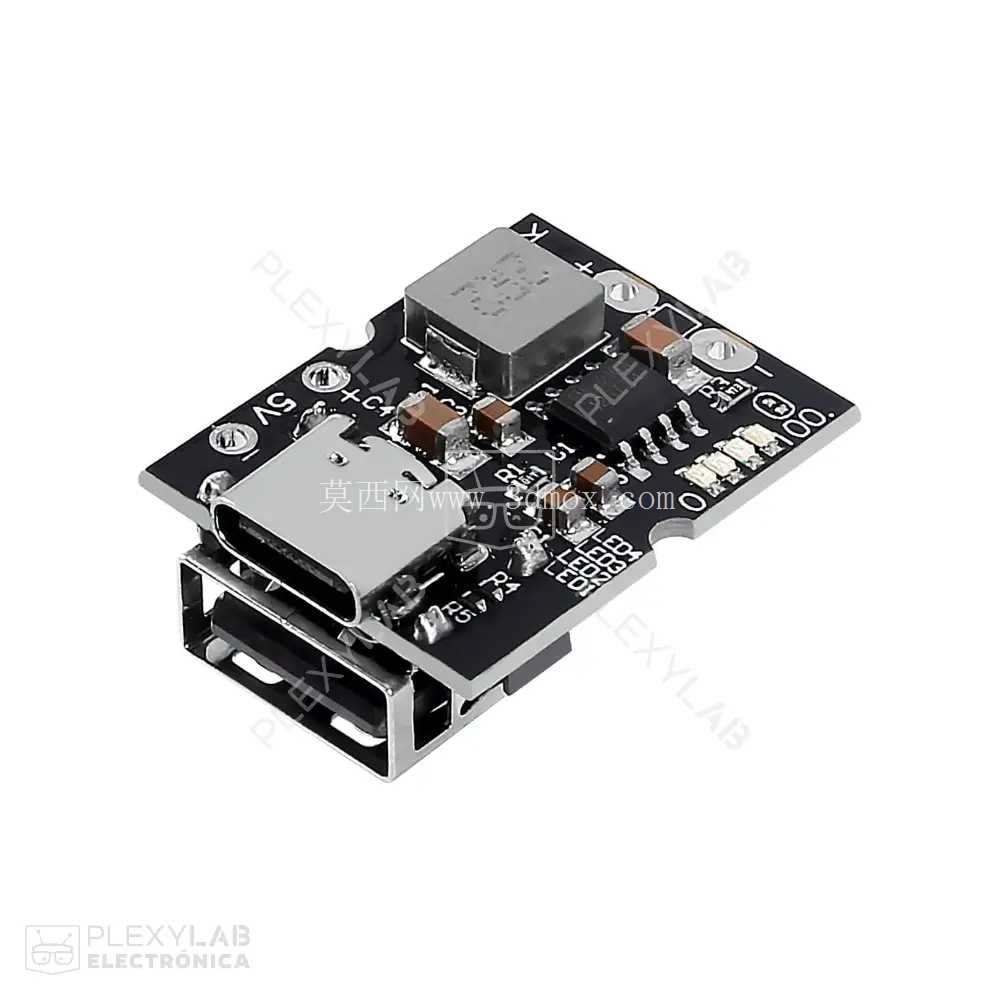

从功能特性层面拆解，模块板载的Type-C输入接口负责接入外部5V充电电源，为后端连接的锂电池提供恒定的充电电流管控，板载的电感、功率芯片组成的升压拓扑，能将锂电池3.0V-4.2V的波动直流电压稳定抬升至5V标准输出电压，通过板载的USB-A母座向外输出电能，板上排布的贴片电阻、电容分别承担限流、滤波、电压采样的作用，预留的焊盘可直接连接锂电池正负极，部分焊盘还可扩展电量指示、输出开关等附加功能，板上的丝印标识清晰标注了各个端口的正负极属性、电压参数，避免生产装配过程中出现接线反接的失误。

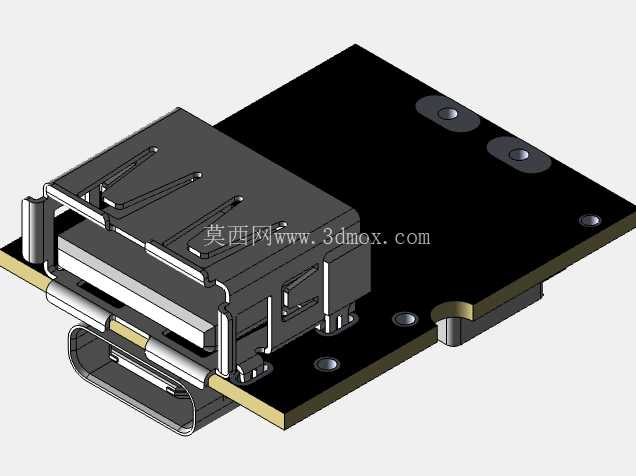

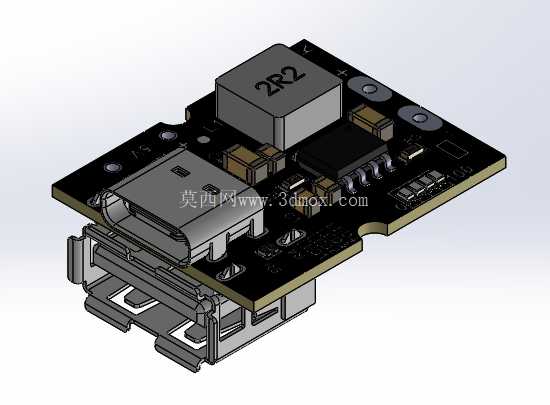

做这类模块的三维结构建模时，首先要确认PCB基板的实际厚度与外形轮廓，常规这类小功率模块采用1.6mm厚度的FR-4玻纤基板，建模时需要精准还原板上所有元器件的实际高度与占位尺寸，尤其是顶部的功率电感、USB接口、Type-C接口这几个高度突出的元件，直接决定了外部配套壳体的内部净空尺寸。Type-C接口的金属外壳厚度、插接口的深度尺寸需要严格按照通用公头的适配公差建模，保证外部充电线插入时不会出现卡滞、接触不良的问题；USB-A母座的内部弹片位置、接口外圈的金属屏蔽壳尺寸也要符合通用USB公头的插拔适配要求，接口边缘与PCB板边缘的距离要预留足够的壳体开口余量，避免外壳装配后遮挡接口导致插头无法完全插入。

设计思路上，这类模块采用单面布局的方式，所有贴片元件都布置在PCB的同一面，背面保持平整，既可以降低生产时的SMT贴片工艺难度，减少二次过板的工序成本，也能让模块背面直接贴合在移动电源外壳的内部筋位上，通过背胶或者卡扣固定即可完成装配，不需要额外设置复杂的固定结构。板上功率元件的排布特意远离输入输出接口位置，避免插拔接口时的外力传导导致元件虚焊，大电流走线路径上的铺铜宽度在建模时可以同步参考PCB Layout的走线要求，预留足够的载流宽度，减少大电流输出时的线路压降与发热问题。

关于安装边界的尺寸把控，模块整体的长宽尺寸控制在极小的范围内，适配小容量便携移动电源的紧凑内部空间，板上预留的两个安装孔位可以配合螺丝直接固定在壳体的定位柱上，安装孔的内径、孔位到板边的距离都要匹配常用的M2自攻螺丝尺寸，孔位周围的铺铜预留足够的安全距离，避免螺丝拧紧后出现短路风险。模块上最高的元件是功率电感，其顶部到PCB背面的总高度决定了外壳的最小厚度尺寸，建模时需要在电感顶部与壳体内壁之间预留至少0.3mm的安全间隙，避免生产装配时的公差累积导致元件被壳体压迫出现损坏。接口部分的突出尺寸要和外壳的开口深度匹配，保证接口端面与外壳外表面基本齐平，既不会因为接口内陷导致插头插不到位，也不会因为接口突出过多影响外观与握持手感。

实际工程应用中，这类模块的三维模型还需要考虑生产装配的工艺性，比如板上元件之间的最小间距要满足SMT贴片机的元件贴装精度要求，避免元件间距过小导致贴装时出现连锡、元件偏移的问题；接口的金属外壳与板上其他导电元件之间要预留足够的电气间隙，满足安规要求。做结构校验时，还要模拟整个模块装入壳体后的装配流程，确认模块滑入壳体时不会有元件与壳体内侧的筋位、卡扣发生干涉，接线焊盘的位置要预留足够的操作空间，方便生产时焊接锂电池的连接线，不会因为空间狭小导致焊接操作困难、焊点虚接的问题。
