2:1曳引比乘客电梯轿厢提升结构

这套2:1曳引比的电梯结构，核心适配中低层商用及民用建筑的垂直运输场景，额定运行速度设定为1m/s，是目前常规住宅电梯最常用的速度区间，兼顾运输效率与运行平稳性。从结构布局来看，2:1曳引比的设计核心是通过曳引绳的绕绳倍率，将曳引机所需输出的牵引力降低为轿厢总重量的一半，相比1:1曳引结构，能够有效降低曳引机的选型功率，适配顶层高度有限、无法配置大吨位曳引机的建筑井道，同时也能减少曳引绳的单根受力，延长钢丝绳的使用寿命。

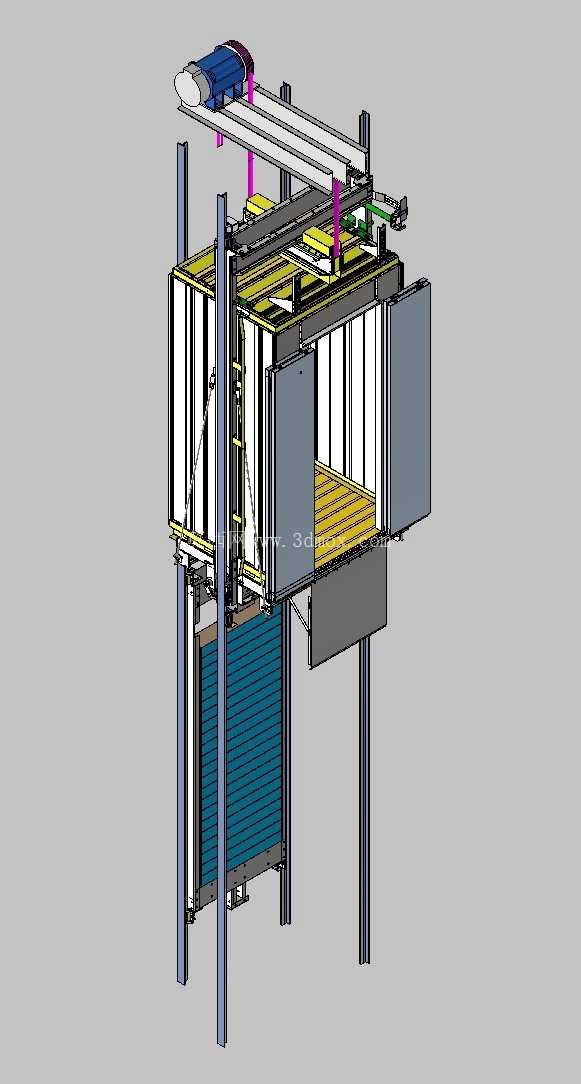

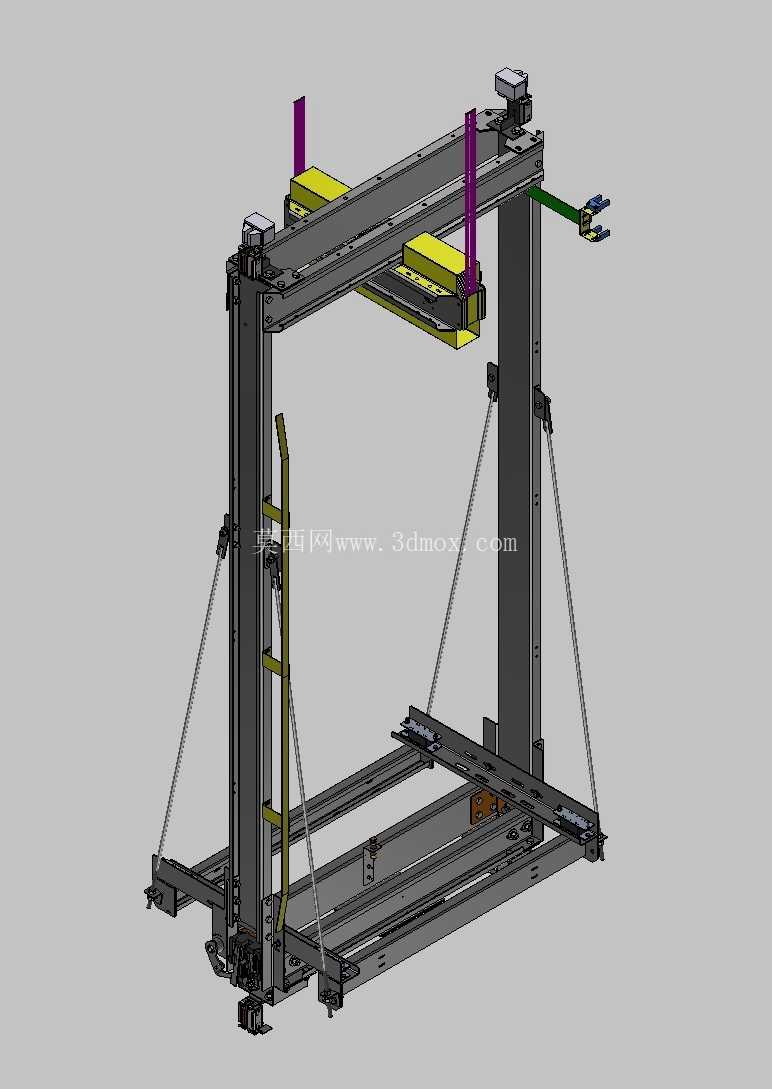

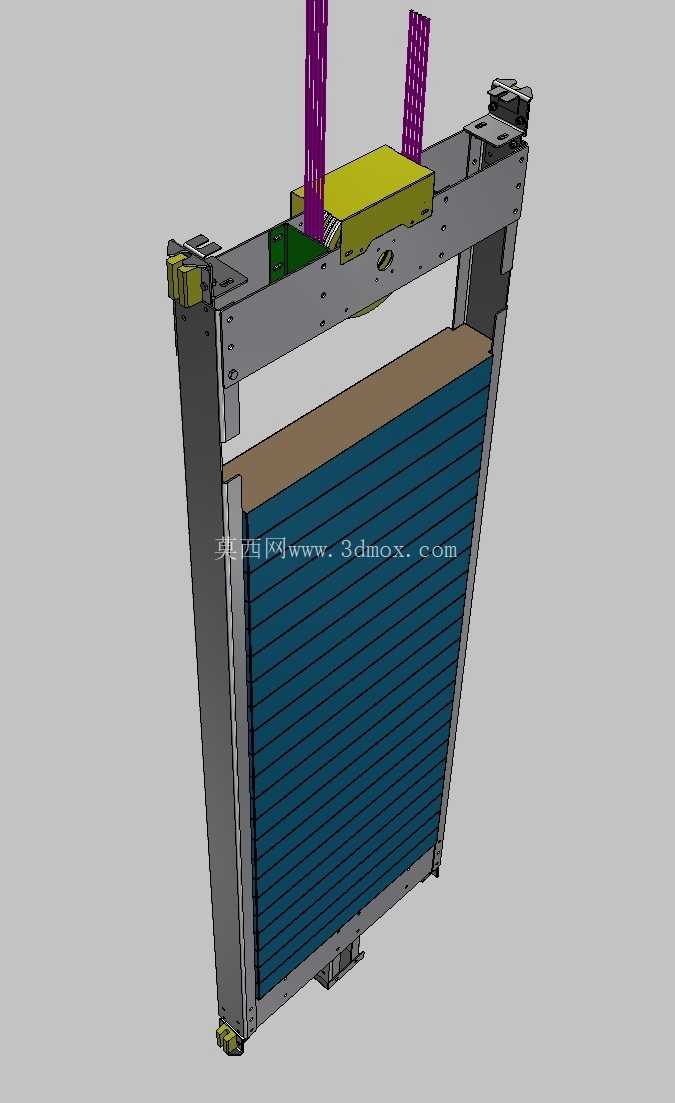

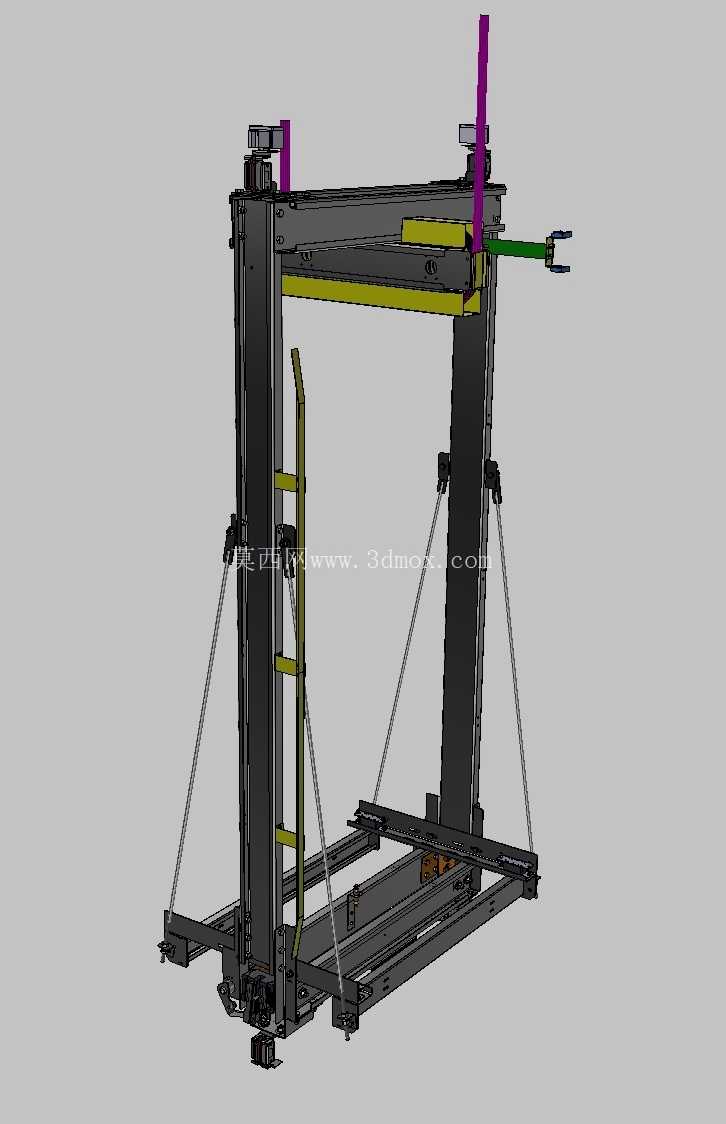

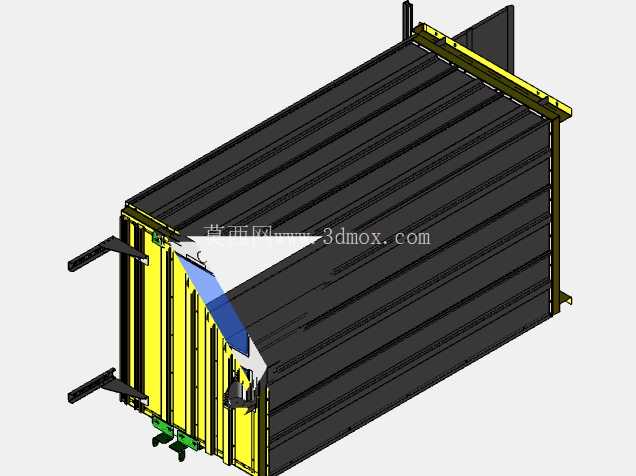

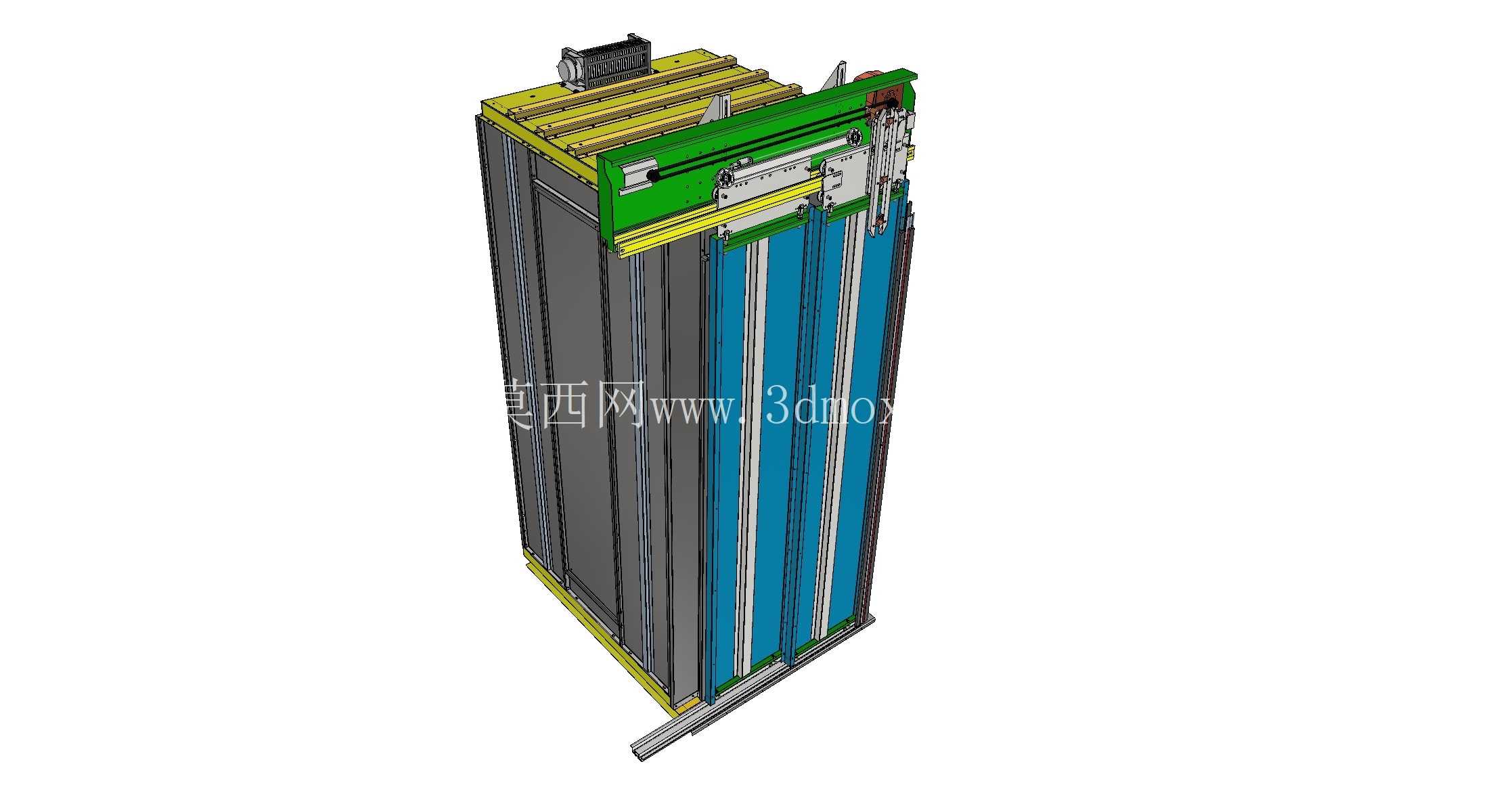

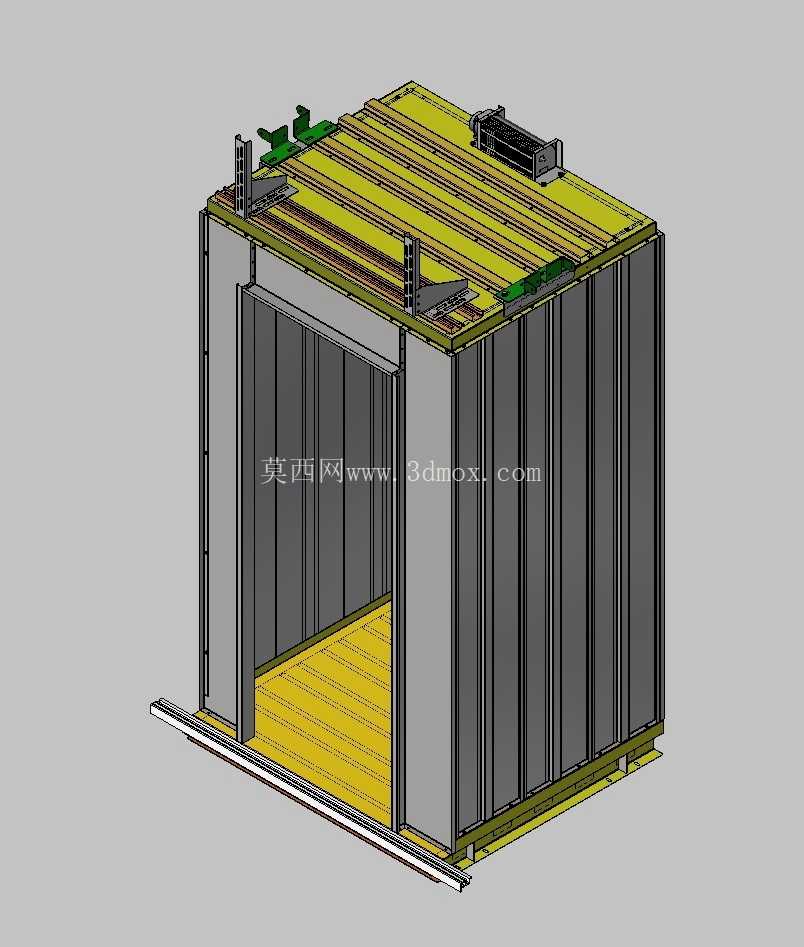

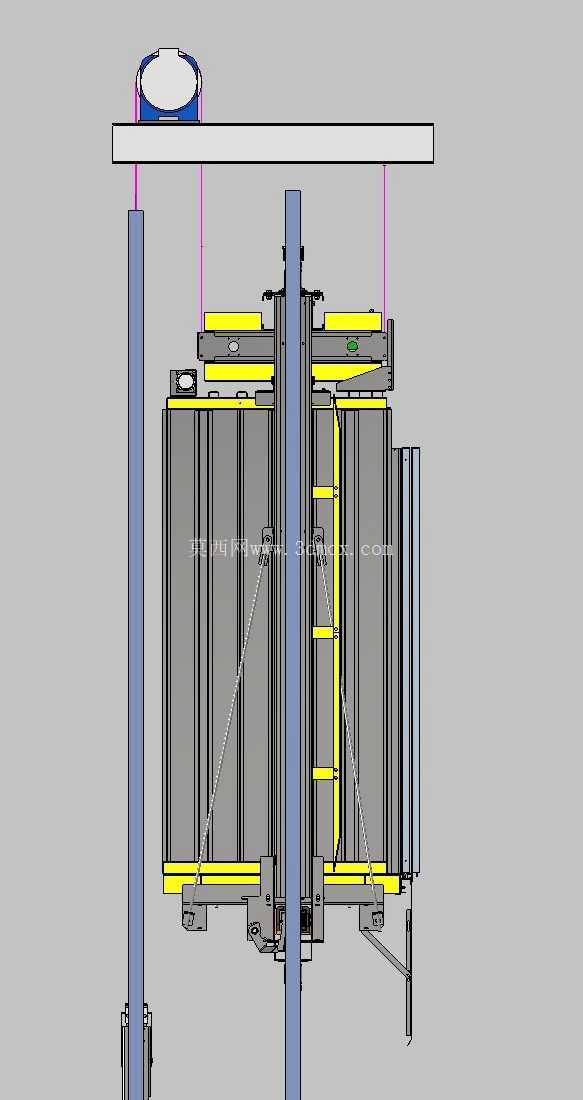

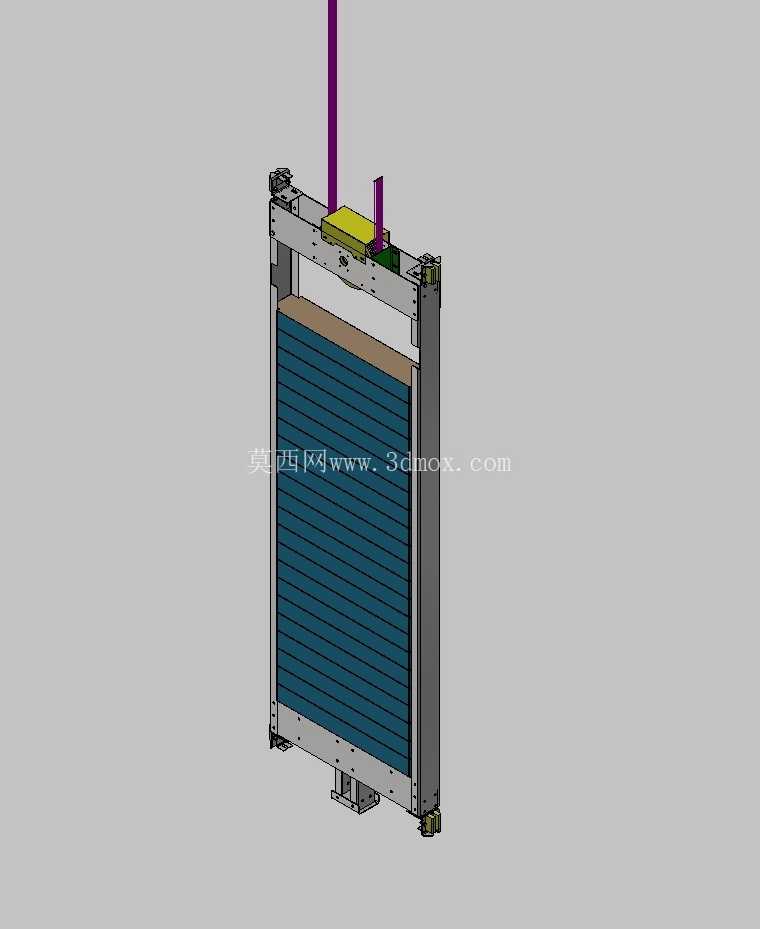

结构主体的核心承载部分为轿厢框架，采用型钢拼接的框架式结构，侧方设置的多组导向轮与井道内的主导轨配合，实现轿厢上下运行过程中的横向限位，避免运行过程中出现偏摆、晃动。轿厢顶部设置的反绳轮是2:1曳引结构的核心部件，曳引绳一端固定在井道顶部的绳头板处，向下绕过轿厢顶的反绳轮后，再向上绕过井道顶部的曳引轮与对重侧反绳轮，最终固定在对重侧的绳头板上，这种绕绳方式让轿厢的运行距离为曳引绳移动距离的一半，也就实现了曳引比2:1的传动效果。

从安装边界来看，这套结构的导向立柱采用标准T型电梯导轨的安装接口，导轨支架的安装孔位预留了足够的调节余量，能够适配不同井道壁的安装误差，在现场安装时可以通过支架的长圆孔调整导轨的垂直度与轨距，降低现场施工的调整难度。轿厢底部设置的安全钳联动机构，与导轨侧面的制动面配合，当电梯出现超速、断绳等故障时，安全钳动作夹紧导轨实现轿厢的紧急制停，是电梯核心的安全保护结构。

设计过程中，导向系统的受力校核是重点内容，由于2:1绕绳方式下，曳引绳对轿厢顶部的作用力是垂直向上的，反绳轮的安装座需要承受两倍于单根钢丝绳的拉力，因此反绳轮座采用了加厚钢板焊接结构，并且设置了多道加强筋与轿厢上梁连接，避免长期运行过程中出现焊缝开裂、结构变形的问题。同时，轿厢的导靴采用滑动式导靴结构，导靴衬与导轨面之间预留了合理的配合间隙，既能够保证运行过程中不会出现卡滞，也能控制轿厢的横向晃动量在标准允许的范围内，提升乘坐的舒适感。

在实际应用场景中，这种2:1曳引结构的电梯对井道顶层高度的要求比1:1结构低0.8-1.2m，对于一些老旧建筑加装电梯、或者顶层空间不足的新建建筑来说，这种结构能够有效降低建筑的土建成本，不需要额外加高顶层的高度就能满足电梯的安装要求。同时，由于曳引机所需的牵引力更小，可以选用更小功率的曳引主机，不仅降低了设备采购成本，也能减少后期运行过程中的电能消耗，符合常规住宅电梯的使用需求。

结构的随行电缆布置在轿厢侧方，通过专用的电缆夹固定在轿厢架与井道壁之间，电缆的弯曲半径预留了足够的余量，避免轿厢上下运行过程中电缆出现过度弯折、拉扯的情况，保证信号与电力传输的稳定性。轿厢的称重装置设置在轿厢底部的减震胶垫处，能够实时检测轿厢内的载重，当载重超过额定值时会触发超载保护，避免电梯超载运行带来的安全隐患。

从建模的细节来看，所有的转动部件都预留了标准的轴承安装位，反绳轮的轮槽尺寸匹配常规8mm直径的电梯曳引钢丝绳，轮槽的角度与深度符合电梯行业的相关标准，能够保证钢丝绳与轮槽之间有足够的摩擦力，避免出现打滑的情况。导轨的连接部位预留了导板的安装位置，能够实现多段导轨的现场拼接，保证导轨工作面的平整度，减少轿厢运行过程中的顿挫感。
