50公斤袋装物料电动提袋升降设备

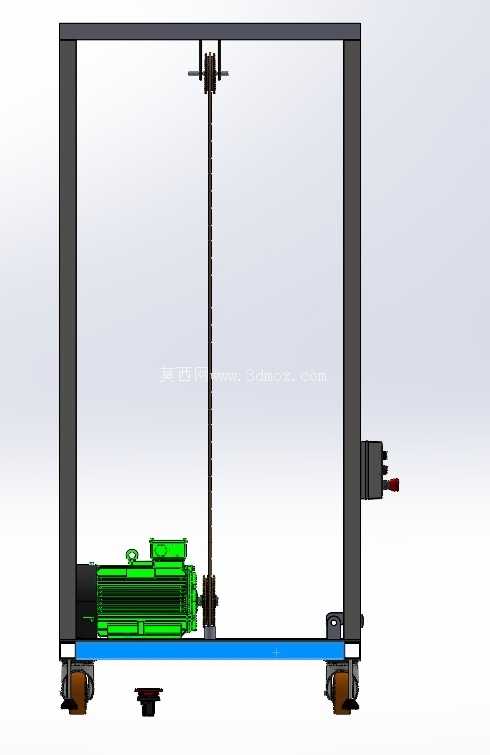

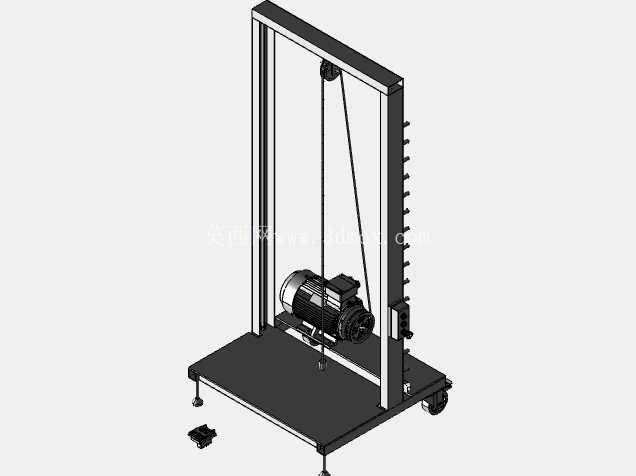

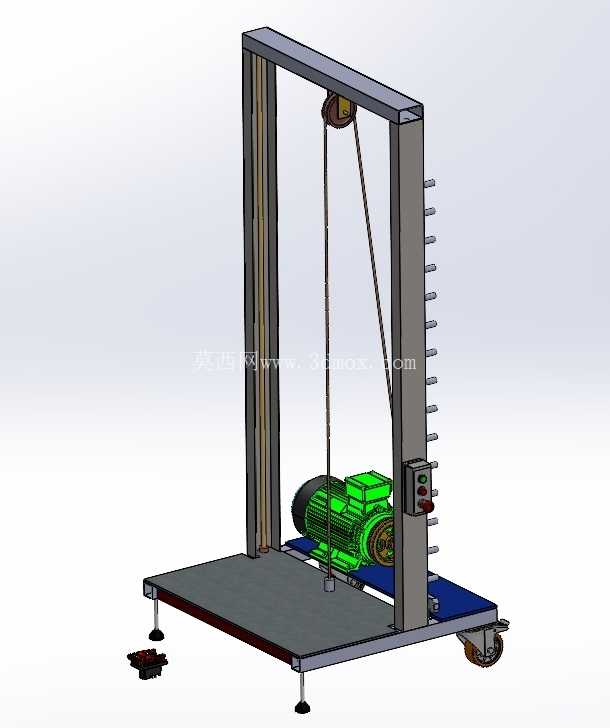

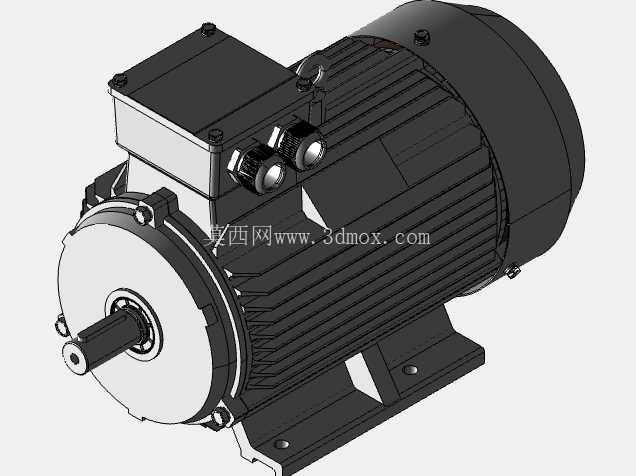

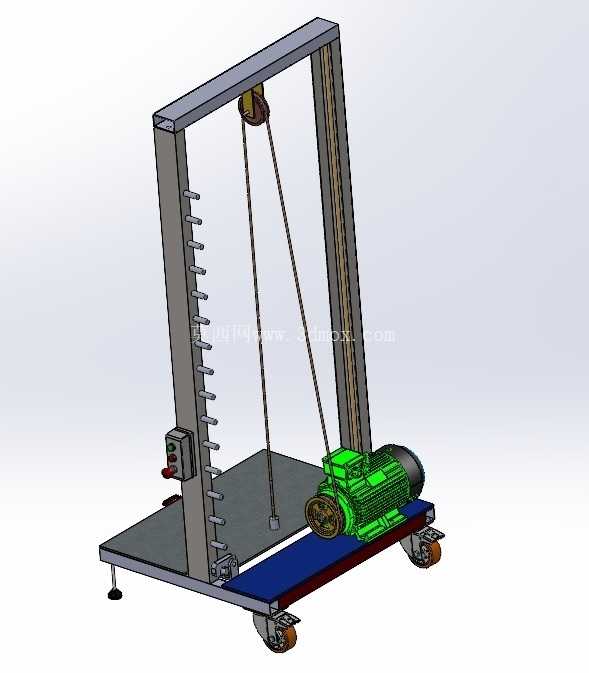

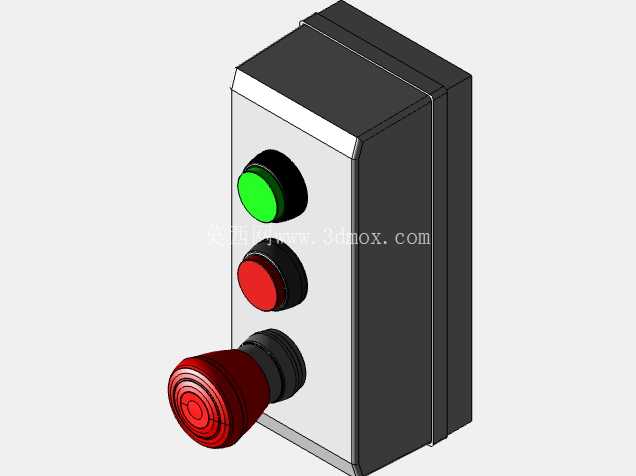

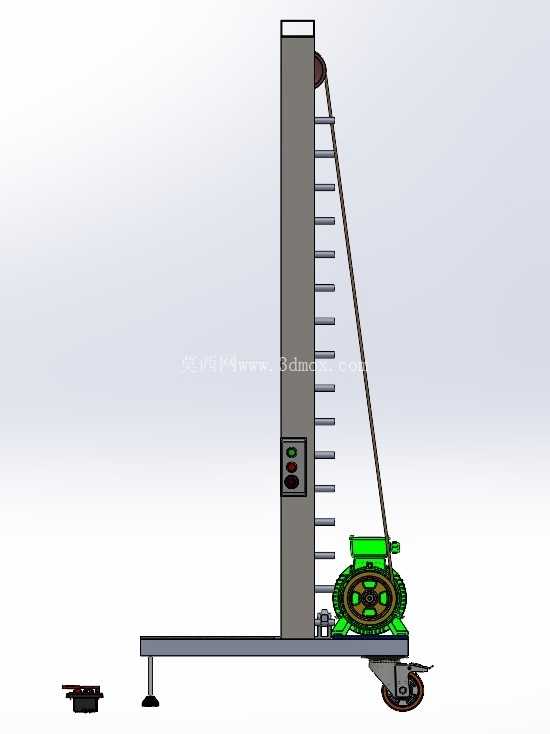

这款提袋设备的设计初衷，是解决生产车间、仓储区域内袋装重物的低位到高位转运痛点，日常作业中，50公斤装的原料袋、成品袋往往堆放在地面托盘上，需要转移到6英尺高度的料仓口、输送线进料端或者货架层位时，纯人工搬运不仅劳动强度极大，还容易造成腰部扭伤、物料摔落破损等问题，这款设备就是针对这类场景开发的专用提升装置。从结构布局来看，设备采用门架式主体框架，两根竖向立柱作为主要承载构件，顶部横梁安装定滑轮组件，配合牵引钢丝绳实现升降动作，驱动部分集成在设备底座后侧，采用电动驱动方案，配套的减速机构直接带动卷筒收放钢丝绳，不需要额外搭建复杂的传动链路，底座作为承载平台，表面做防滑处理，作业时只需要将袋装物料平稳放置在底座平台上，通过侧边的控制按钮就能完成升降操作，不需要额外的吊具捆绑，大幅缩减单批次物料的提升准备时间。考虑到车间内不同工位的转移需求，设备底座下方配置了脚轮，其中带刹车功能的万向轮可以在设备移动到指定位置后锁止，避免提升作业过程中设备滑移，底座前端还配置了可调支撑脚，在重载提升工况下可以将支撑脚下调接触地面，分担脚轮的承载压力，提升整机作业稳定性。立柱侧面设置了多档定位卡位，平台提升到对应高度后可以通过卡位结构锁止，避免驱动机构失效导致平台下坠，提升作业安全系数，控制按钮盒集成在立柱侧方，操作高度符合人体工程学设计，操作人员站在设备侧边就能完成上升、下降、急停的全部操作，不需要俯身或者抬手过度操作。从设计边界来看，设备的最大提升高度设定为距地面6英尺，也就是约1.83米，刚好匹配大部分车间内的进料口、中转台的常规高度，额定承载严格按照50公斤的袋装物料重量做冗余设计，框架部分采用型钢焊接结构，经过受力校核后，立柱的抗弯强度、横梁的抗剪强度都能满足满载工况下的长期使用需求，不会出现框架变形的问题。牵引钢丝绳选用符合起重标准的镀锌钢丝绳，破断拉力远大于额定载荷的5倍以上，配合定滑轮的导向作用，升降过程中平台不会出现偏摆，底座平台的尺寸设计刚好容纳标准50公斤袋装物料的摆放，不会因为平台过大导致设备整体占用空间过多，也不会因为平台过小导致物料放置不稳滑落。在实际应用场景中，这款设备可以用在粮食加工车间的原料袋上料工位，将地面堆放的面粉袋、稻谷袋提升到加工设备的进料口高度；也可以用在化工原料仓库，将袋装塑料粒子、化工粉料提升到混料设备的投料位；还能适配小型生产作坊的成品转运，将包装完成的袋装成品提升到发货台的高度，减少人工搬举的劳动强度。和通用的升降平台相比，这款设备专门针对袋装物料的提升做了优化，没有多余的附属结构，整体结构紧凑，移动灵活，不需要固定安装，插电就能使用，对于工位不固定、需要在多个区域间转用的中小生产场景非常适配。设计过程中特意将驱动机构布置在底座后侧，一方面可以降低整机的重心，提升设备移动和提升过程中的稳定性，另一方面也能让配重更合理，减少提升过程中的功率损耗，侧边的布线全部采用隐藏式走线，避免车间内的粉尘、杂物堆积在线路表面，也能防止物料搬运过程中剐蹭线路造成损坏。设备的操作逻辑非常简单，没有复杂的参数设置，一线作业人员经过简单讲解就能上手操作，不需要专门的培训成本，急停按钮设置在控制盒最显眼的位置，遇到突发情况可以一键切断动力，保障作业安全。从安装边界来说，设备整机为组装完成的成品状态，到场后只需要将脚轮和支撑脚安装到位，接通对应电压的电源就能投入使用，不需要做地面预埋或者固定安装，占用的地面空间仅为底座平台的尺寸加上前后少量的操作空间，对于车间面积紧张的中小企业非常友好，日常维护也只需要定期给滑轮轴加注润滑脂、检查钢丝绳的磨损情况，不需要复杂的维保流程，长期使用的维护成本很低。
