多层商用垂直观光电梯结构设计方案

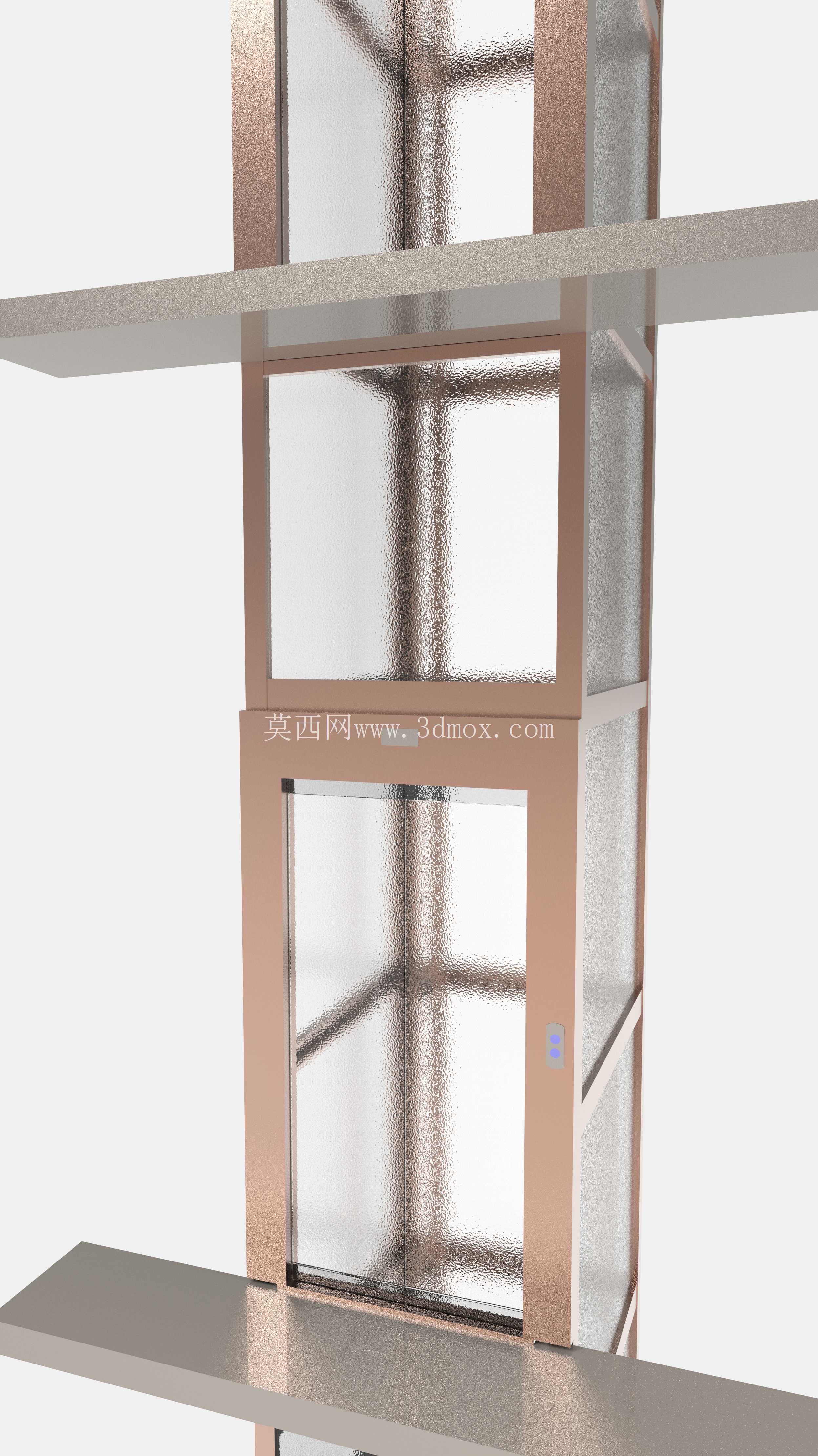

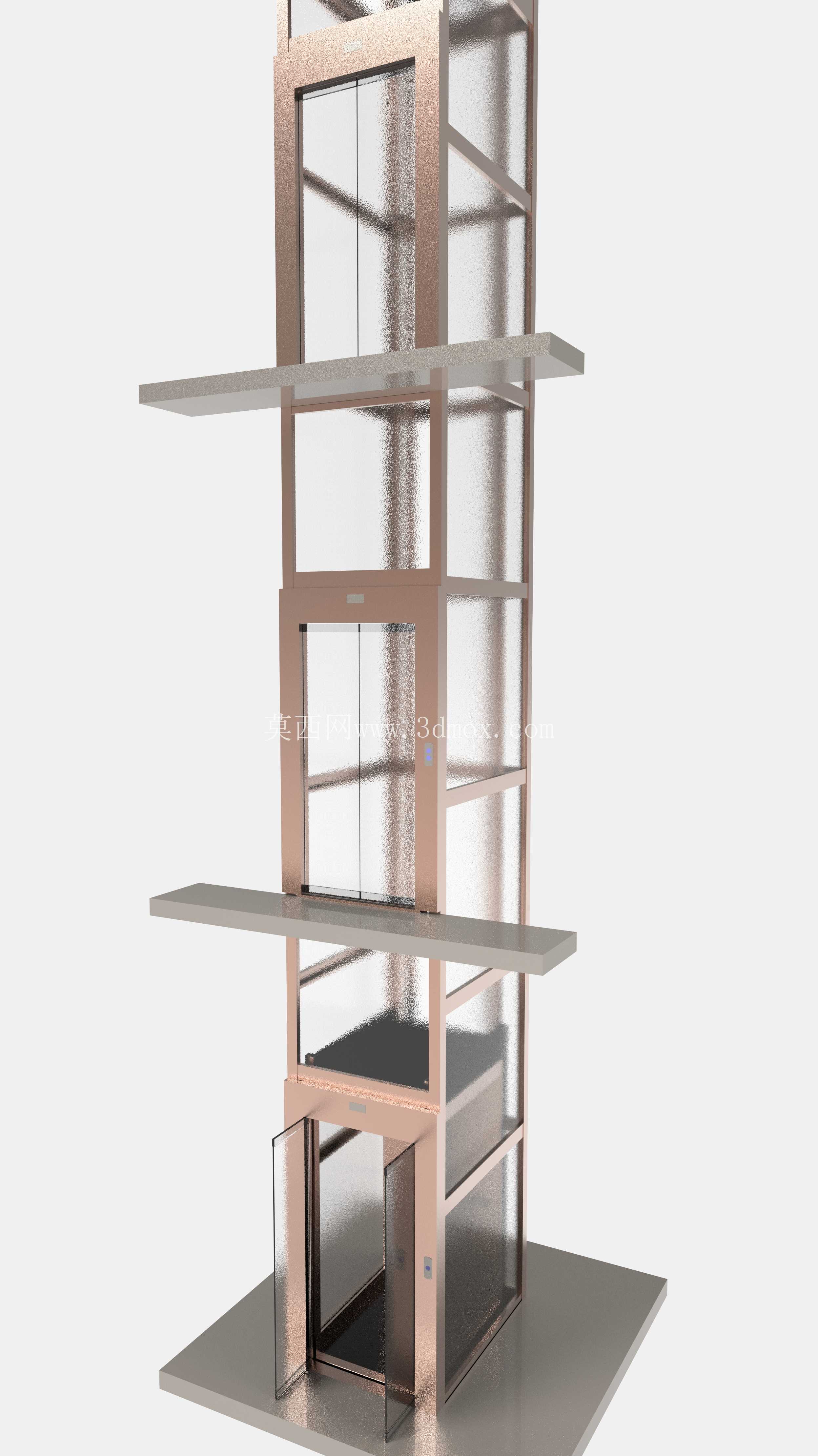

这款多层观光电梯的三维结构设计，核心围绕商业综合体、高端写字楼、轻奢酒店这类对空间通透感有要求的垂直运输场景展开，区别于传统封闭轿厢电梯，其侧围大面积采用钢化玻璃嵌装结构，乘客在升降过程中可直接观测建筑内部中庭或外部景观，同时弱化电梯井道对建筑公共空间的视觉遮挡。从结构组成来看，整套模型完整还原了电梯的核心受力框架、轿厢总成、层门机构、井道导向组件以及楼层停靠平台的衔接结构，主承重框架采用玫瑰金色金属型材拼接，型材截面经过受力校核，既满足多层停靠的垂直载荷要求，也兼顾了外露结构的装饰性效果，避免后期额外包覆装饰层带来的尺寸冗余。

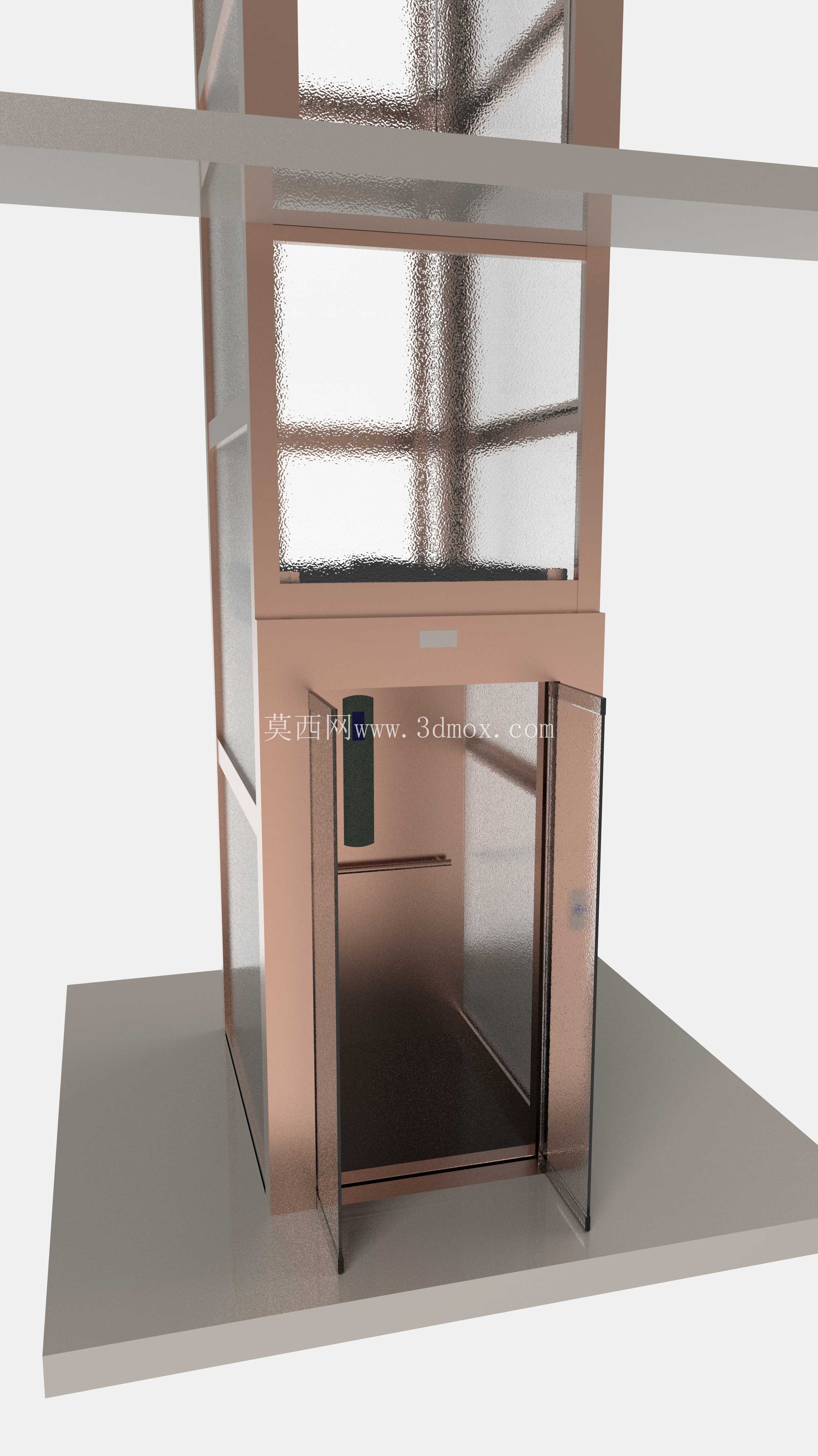

在实际功能设计层面，轿厢的入口处设置了平开式玻璃层门，与每层的停靠平台精准对齐，平台边缘与轿厢地坎的间隙控制在行业常规安全阈值内，避免乘客进出时出现卡绊风险；轿厢内部的地板采用防滑金属板材铺设，侧壁同样设置玻璃围护，顶部预留了照明组件与通风结构的安装位，可根据实际装修需求匹配不同的内饰方案。导向系统沿井道两侧垂直布置，与主框架的立柱集成安装，既减少了额外导向支架占用的井道空间，也能保证轿厢升降过程中的运行平稳性，降低高速运行时的横向晃动量。

设计过程中优先考虑了现场安装的边界适配问题，整套电梯的框架采用分段式模块化设计，每段框架的长度匹配常规建筑层高，可在现场通过螺栓拼接组装，无需大规模现场焊接作业，降低施工难度与安装周期；井道的外围尺寸经过优化，在保证轿厢内部额定载客空间的前提下，尽可能缩小井道的横向占用面积，适配现有建筑中庭预留的狭小安装空间，也可用于老旧建筑的外加电梯改造场景，减少对原有建筑结构的破坏。楼层停靠平台与建筑原有楼板的衔接处，预留了装饰层的铺装厚度，安装完成后平台面可与建筑地面做到完全齐平，不存在高差绊倒隐患。

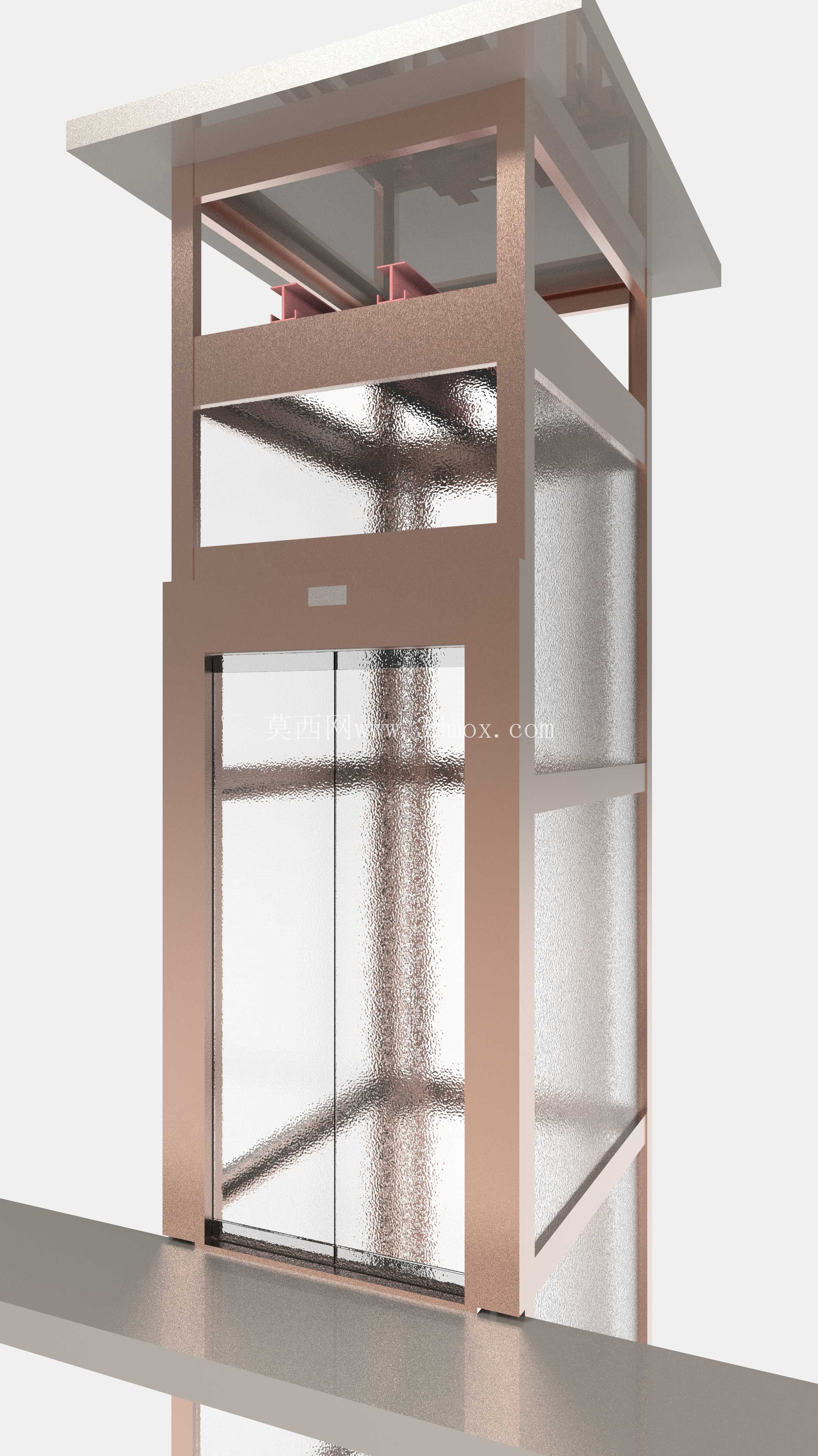

从结构细节来看，轿厢的框架与玻璃嵌装处设置了减震胶条安装槽，既可以固定玻璃面板，也能吸收电梯运行过程中产生的微幅振动，避免玻璃出现异响或应力破损；层门的开合机构隐藏在门框型材内部，保持外立面的整洁美观，同时预留了门锁安全装置的安装位置，保证电梯非停靠区域层门无法随意开启，符合特种设备的安全设计要求。井道顶部预留了曳引主机、限速器等核心驱动部件的安装空间，底部设置了缓冲器的安装基座，整套结构的受力传递路径清晰，垂直载荷通过主框架立柱直接传递至建筑底部的承重基础，无需额外搭建独立的承重井道，大幅降低土建施工成本。

针对不同建筑的层高差异，这套结构的框架段可灵活调整长度，适配3米到6米不等的单楼层高度，停靠楼层数量也可根据实际需求增减，无需重新改动核心轿厢与导向系统的结构参数；玻璃面板的固定结构采用可拆式设计，后期维护更换玻璃时无需拆解整体框架，降低运维难度。外露的金属框架表面做了防氧化处理，适配室内常年恒温的使用环境，也可根据需求更换为户外抗腐蚀的表面处理工艺，用于室外观光电梯的安装场景。轿厢的额定载重按照常规商用载客电梯标准设计，内部空间可满足8-10人同时搭乘，运行速度适配中低层建筑的垂直运输需求，不会出现过长的候梯与乘梯时间。
