杠杆式拨动直流控制开关结构设计

在低压直流控制回路的设计选型中，这类带安装法兰的杠杆式拨动开关是车载电控、工业便携设备、小型机电装置里非常常见的基础控制元件，很多刚入行的结构工程师在做面板布局时，容易只关注电气参数而忽略安装边界、操作手感的细节，最后打样回来要么干涉要么操作不顺，这类开关的三维建模恰恰能把这些容易踩坑的细节提前暴露出来。

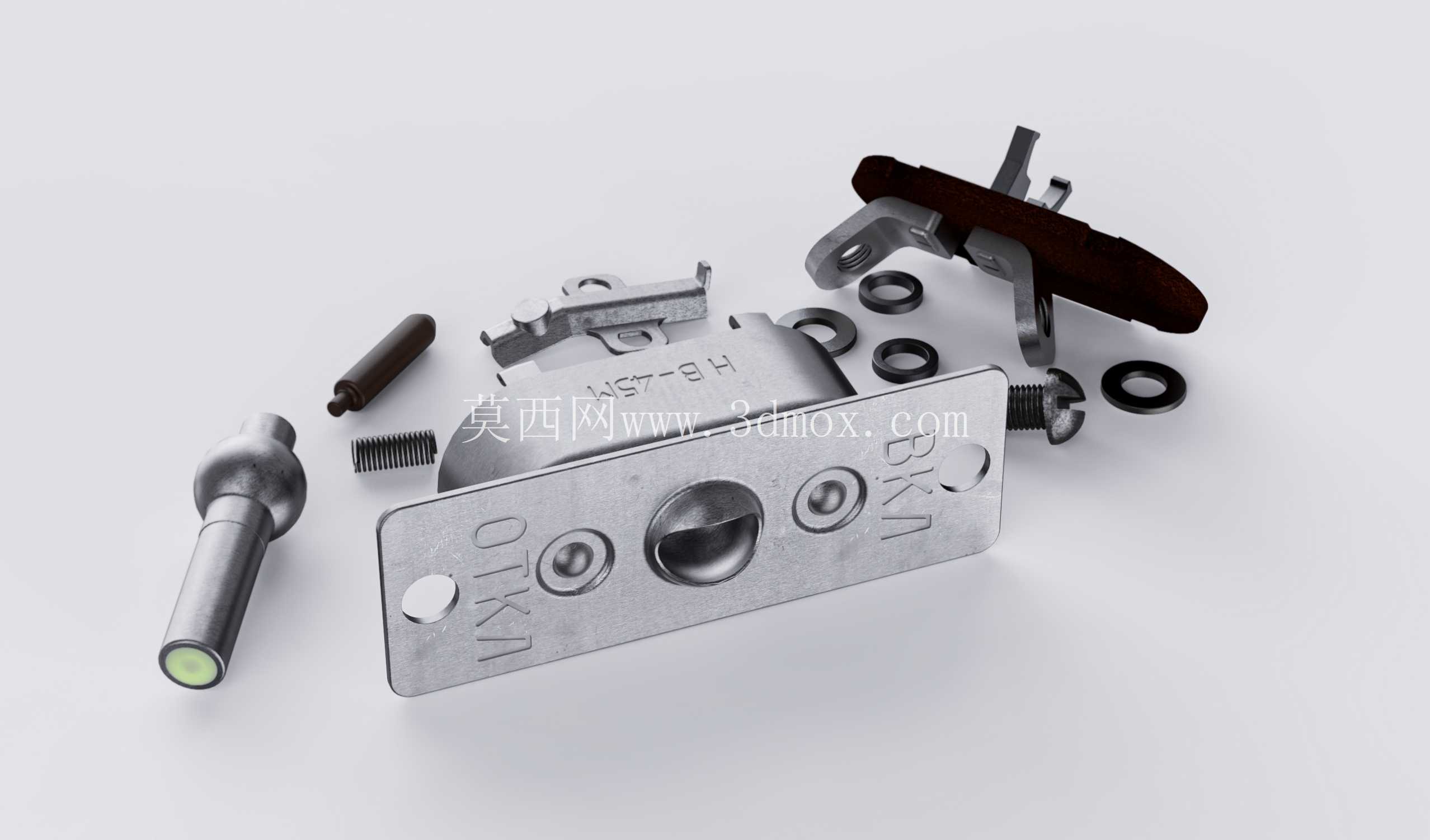

从实际应用场景来看，这类开关主要适配27V直流级别的信号通断与小功率负载直接控制场景，常见于特种车辆的舱内操作面板、小型机电设备的本地控制端、户外便携检测仪器的电源与功能切换位，相比普通微动开关，它的拨杆操作行程更长，操作反馈更清晰，戴薄劳保手套也能准确操作，不会出现误触的情况。它的切换机构采用杠杆式传动，内部触点的通断动作通过拨杆的摆动带动杠杆机构完成，相比直按式结构，杠杆结构能把操作力放大，降低触点接触压力不足导致的接触电阻过大问题，同时拨杆的摆动角度经过设计，不会出现过扳损坏内部结构的情况。

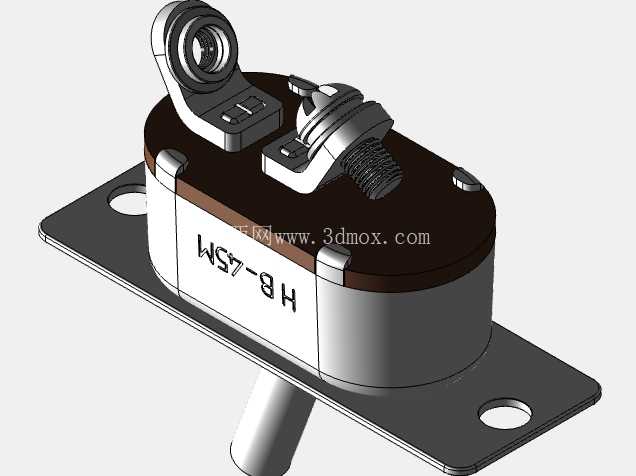

从功能特性上看，这款开关的防护等级为IP30，仅适合在柜体内部、封闭舱室这类无液体飞溅、无大量粉尘堆积的环境使用，不能直接暴露在户外或者有切削液喷淋的机加工工位。开关自带荧光指示点，在光线不足的夜间舱室、设备背光不足的操作场景下，操作人员不用额外打光就能快速定位开关位置，识别开关的通断状态，这点在车载应急操作、设备夜间巡检场景下非常实用。接线端采用环型或者叉型冷压端子配合螺钉锁紧的接线方式，相比插片式接线，螺钉锁紧的抗振动性能更好，在车载、移动设备这类有持续振动的使用场景下，不容易出现接线松脱导致的接触不良问题。

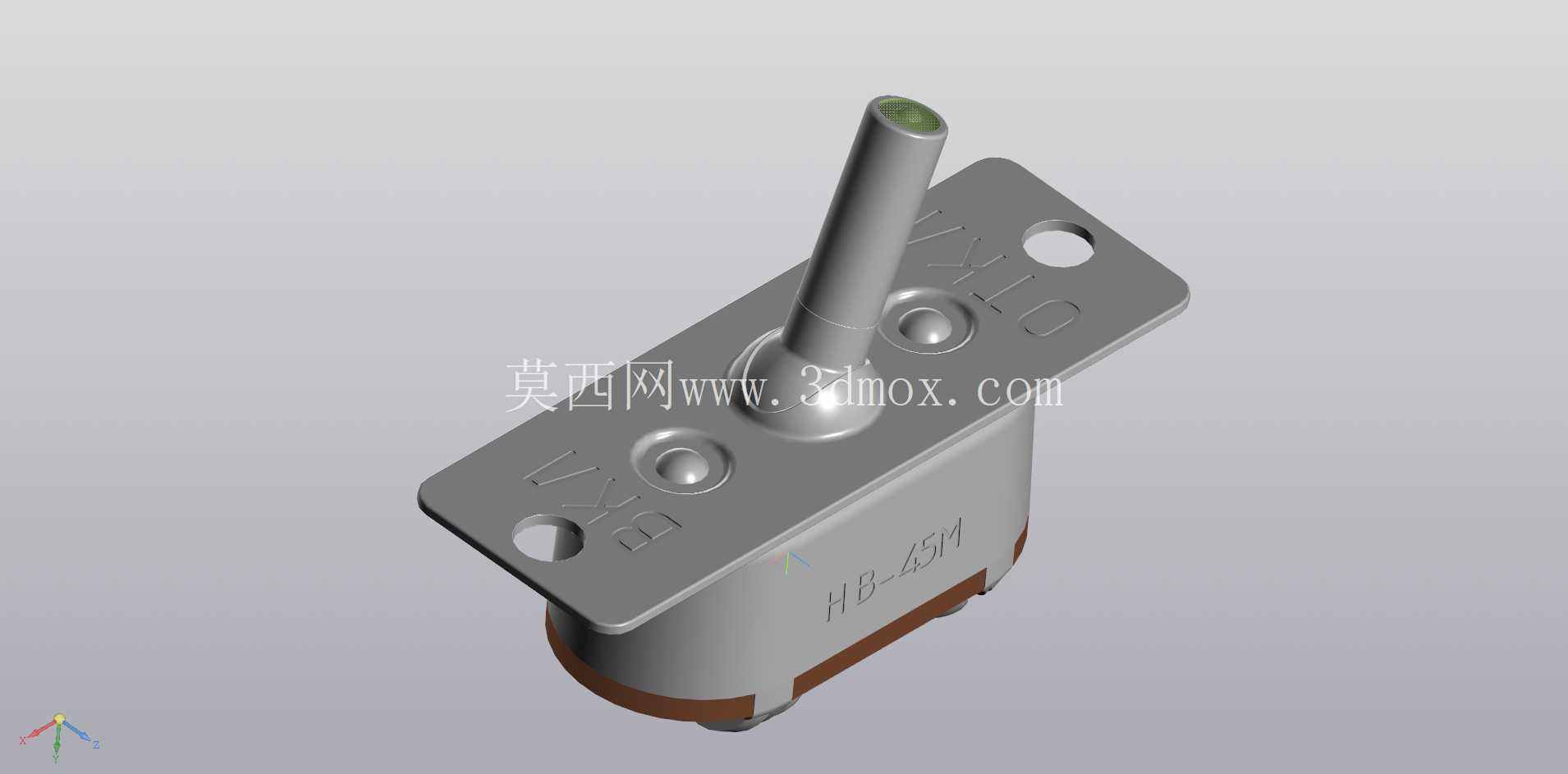

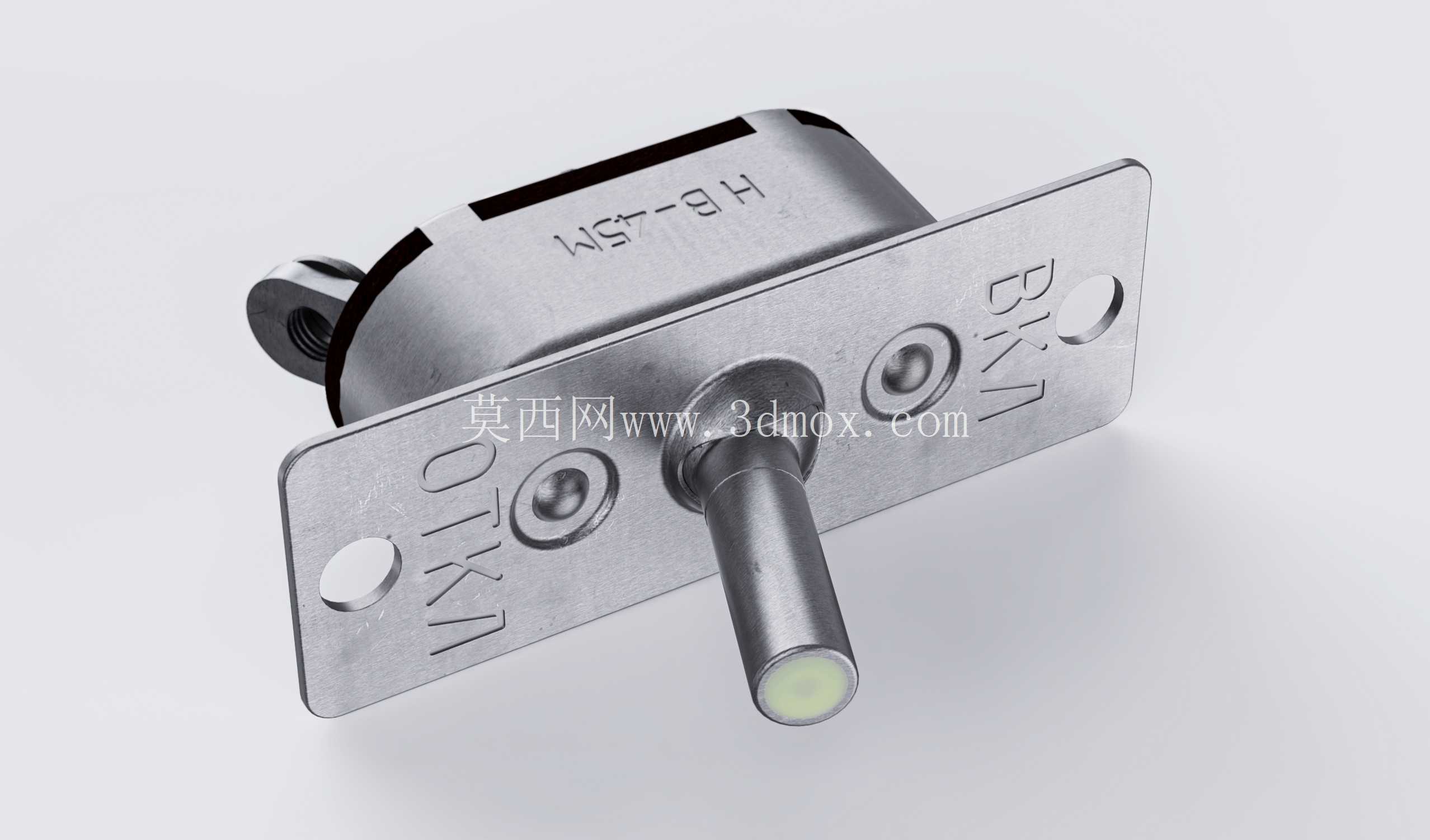

从设计思路上拆解，这款开关的主体采用金属外壳封装，一方面能给内部触点、杠杆机构提供足够的机械防护，避免安装时外力挤压导致内部结构变形，另一方面金属外壳也能起到一定的电磁屏蔽作用，减少开关通断瞬间的火花对外围弱信号电路的电磁干扰。前端的安装法兰采用带两个安装孔的平板结构，安装时直接从面板正面穿入，在面板背面用螺母锁紧即可，不需要额外设计卡扣结构，安装工序简单，后期维护更换也非常方便，不用拆解整个面板就能完成开关替换。法兰上的刻印标识清晰标注了开关的档位与触点定义，装配时不会出现接线方向装反的问题。

从外形尺寸与安装边界来看，建模时需要重点关注几个核心尺寸：首先是法兰的安装孔距，这个尺寸直接决定面板上开孔的孔位精度，孔距偏差超过0.5mm就会出现安装不上的问题；其次是法兰的厚度，这个尺寸决定了面板安装位的沉台深度，如果沉台过浅，开关装完后法兰会突出面板表面，影响整体外观，沉台过深则会导致拨杆突出长度不足，操作不便；第三是拨杆的长度与摆动半径，建模时需要做运动干涉检查，确认拨杆在两个档位切换的全行程中，不会和面板上的其他元件、标识牌发生碰撞，同时拨杆顶端的操作头直径要符合操作手感要求，太细的话长时间操作会硌手，太粗则会占用过多面板空间；最后是开关主体的后部长度，这个尺寸决定了面板后方需要预留的布线空间，要给接线端子、弯曲的导线留出足够的空间，避免装完面板后导线被挤压在开关和内部结构之间，磨破绝缘层导致短路。

很多工程师在做这类元件建模时，容易把开关当成一个标准件只画个大概外形，实际上这类开关的细节尺寸直接影响整个面板的装配可行性，比如接线螺钉的头部尺寸，要预留出螺丝刀操作的空间，不然装配时根本没法拧紧接线螺钉；还有开关主体侧面的螺纹安装孔位置，要和面板背面的固定筋位错开，避免装配时发生干涉。这类基础元件的模型精度，恰恰能体现一个结构工程师的设计严谨性，毕竟整机的可靠性，往往就是由这些不起眼的基础元件的安装细节决定的。
