丙烷气瓶用螺栓式燃气压力调节装置

在民用燃气配送、小型工业加热工位、户外临时焊接作业这类依赖丙烷钢瓶供气的场景里，气源输出压力的稳定性直接决定了终端设备的燃烧效率与作业安全，这款螺栓式气体调节装置正是针对这类场景开发的气源端压力管控部件。从实际使用的工况来看，丙烷钢瓶满瓶状态下的内部压力会随环境温度出现明显波动，夏季高温环境下瓶内压力甚至会突破1.5MPa，而终端的燃气灶具、小型焊炬、加热烤枪的额定工作压力普遍在2-3.6kPa区间，直接通气会出现火焰冲燃、供气爆鸣甚至管路脱开的风险，这款调节器的核心作用就是在钢瓶出口端完成两级压力匹配，把瓶内的高压气态丙烷稳定降到终端设备适配的压力区间，不需要人工反复调整输出压力，内部的平衡膜片会随进气端压力变化自动调整阀口开度，哪怕瓶内剩余气量不断减少、进气压力持续降低，出口端的压力波动也能控制在极小范围内，不会出现火焰越烧越小、中途断气的问题。

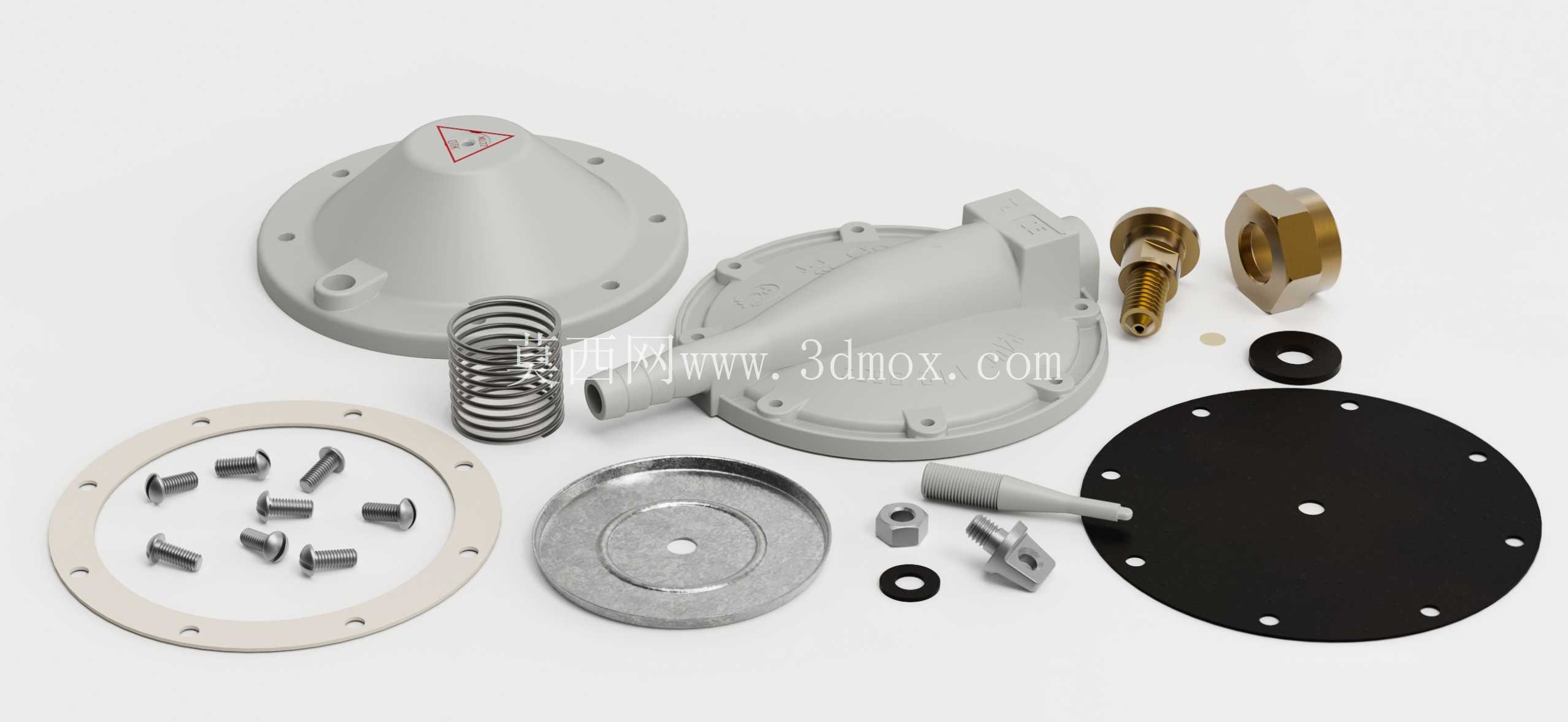

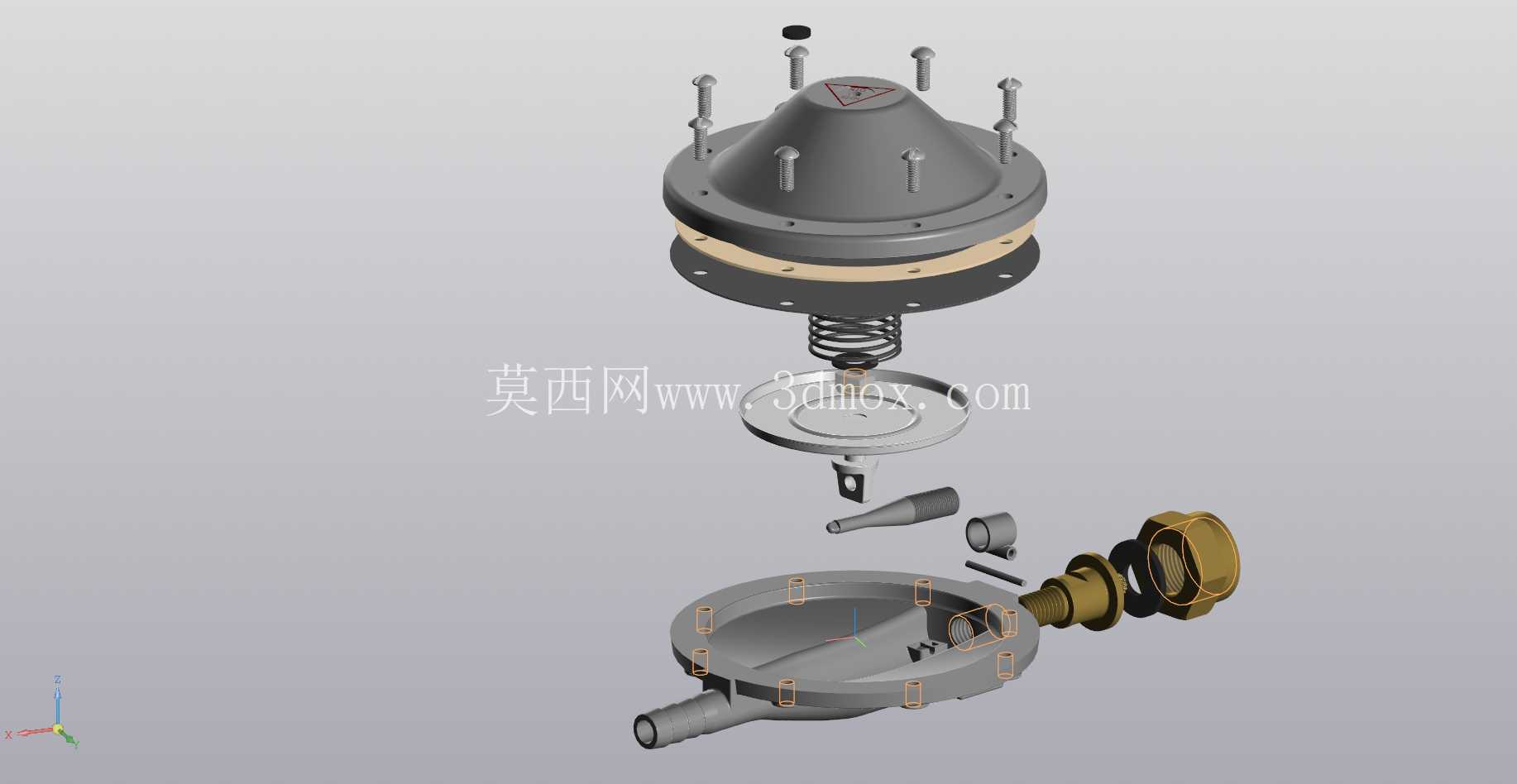

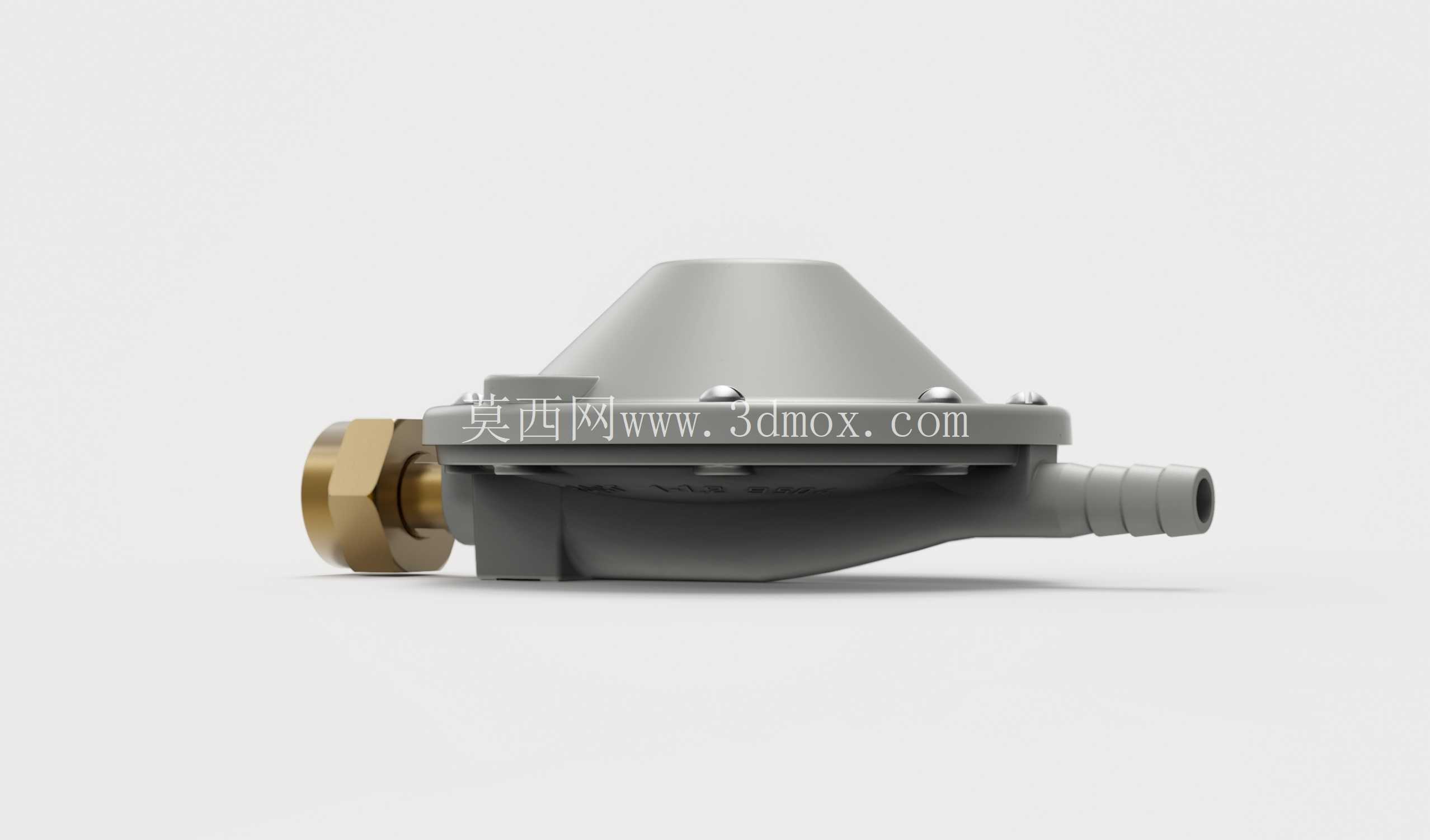

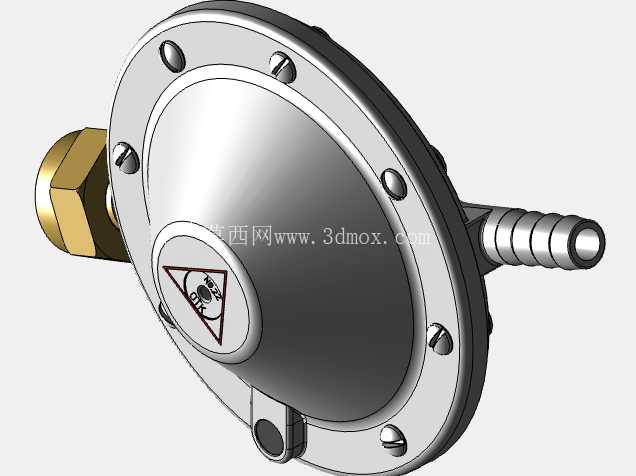

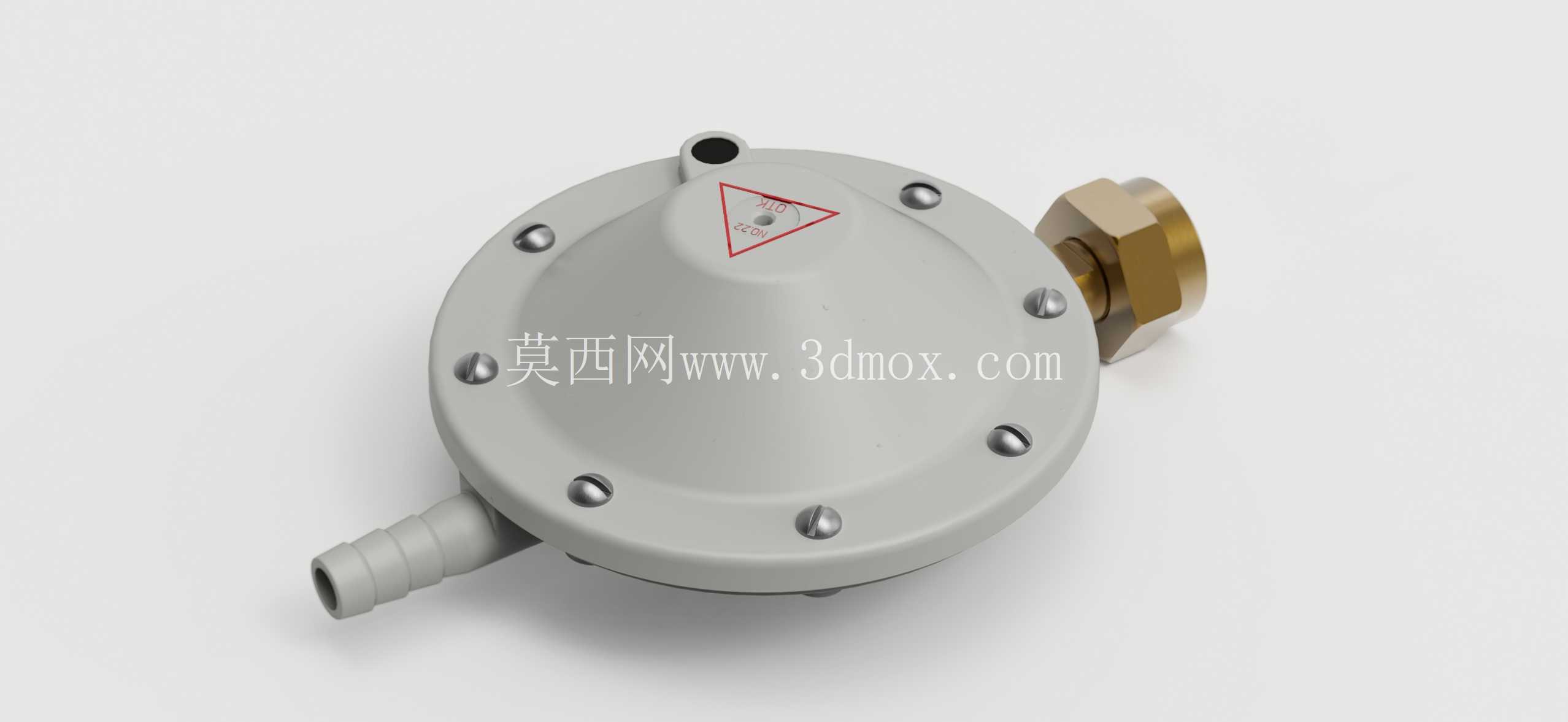

从结构设计的角度来看，这款调节器采用了上下壳体螺栓紧固的装配形式，沿壳体圆周均匀分布的紧固螺栓能给内部密封膜片提供均匀的压紧力，避免长期受气压脉冲冲击出现局部密封失效的问题，铝制的壳体材质一方面能控制整体重量，整器重量控制在0.3kg左右，挂接在钢瓶角阀上不会给角阀接口带来额外的偏载力矩，另一方面铝材质的抗腐蚀性能适配丙烷介质的特性，不会因为长期接触烃类介质出现壳体锈蚀、杂质脱落堵塞阀口的问题。进气端采用的是标准黄铜角阀连接接头，和市面通用的丙烷钢瓶角阀尺寸完全匹配，不需要额外加装转换接头就能直接拧装，接头内部自带密封端面，安装时只需要保证端面清洁，不需要额外缠绕生料带就能实现可靠密封；出气端采用的是宝塔式竹节接头，适配常用的低压燃气橡胶管，插接之后用卡箍紧固就能满足密封要求，不会出现管路滑脱的问题。

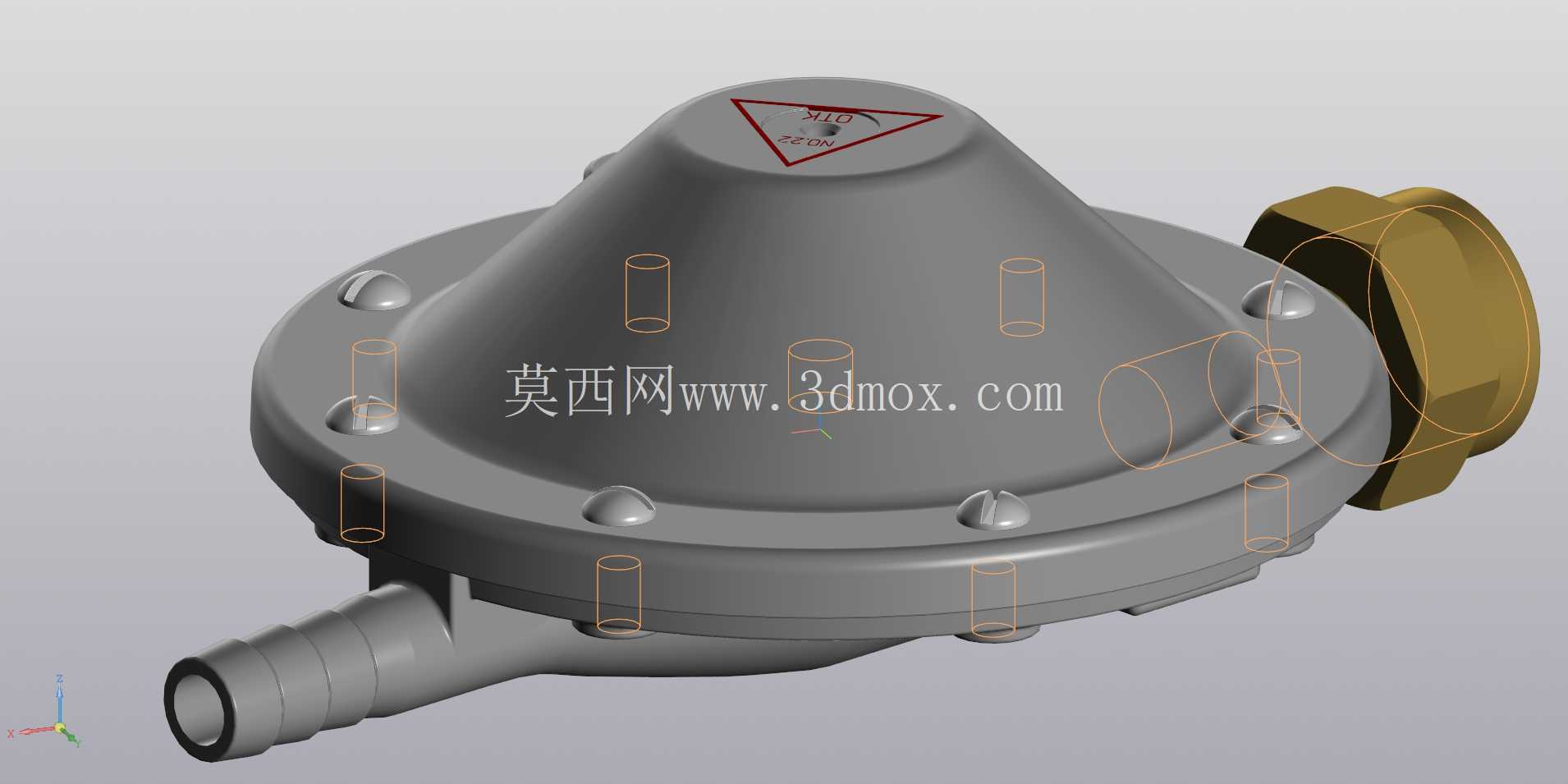

在安装边界上，这款调节器的整体外形没有突出的尖锐结构，壳体最大直径控制在常规钢瓶护圈的内径范围内，安装之后不会和钢瓶的护圈、搬运把手产生干涉，整体轴向长度也控制在合理范围，不会因为安装调节器导致钢瓶无法正常放入常规的气瓶存放柜。顶部设置的限位观察标识能帮助安装人员快速确认调节器的安装方向，避免装反导致的膜片受力异常。在功能特性上，这款调节器的最大流通能力能达到1.2立方米每小时，完全能满足单台小型工业焊炬、多头民用灶具的供气流量需求，内置的过流保护结构能在下游管路出现破裂、流量突然超过阈值的时候自动切断进气通路，避免大量燃气泄漏引发安全事故。在建模过程中需要重点关注几个配合面的尺寸精度：一是上下壳体的螺栓孔位分度圆直径，必须保证每个螺栓的压紧力均匀，否则膜片受压不均会出现压力漂移；二是进气端黄铜接头的螺纹尺寸和密封端面的平面度，这部分直接决定和钢瓶连接的密封性能；三是出气端宝塔接头的槽型尺寸，槽的深度和间距要匹配橡胶管的抱紧力，既要保证插接顺畅，也要保证连接之后的抗拉脱能力。另外壳体外部的警示标识位置也要和实际产品对齐，安装之后标识要处于操作人员容易观察到的角度，方便日常巡检时快速识别设备状态。
