12mm开孔带接线端子多色面板指示灯

做设备电控设计快十年，面板指示灯这类小元件的选型和建模，往往是最容易被新手忽略但实际影响整机装配体验的环节。这次做的这款带接线片端子的面板灯，首先要明确它的核心应用场景：不管是小型冲床的操作面板、自动化产线的工位状态指示盒、还是小型电控柜的面板信号反馈，这类小尺寸指示灯都是用量极大的基础元件，很多时候整台设备的状态交互，全靠这几个小灯给操作人员传递清晰的信号。

先从安装边界说起，这款灯的面板开孔直径严格控制在12毫米，这个尺寸是行业内沿用多年的小规格指示灯通用开孔尺寸，适配市面上绝大多数标准电控面板的预开孔规格，不用额外扩孔或者加装转接衬套，装配的时候直接从面板正面穿入，后端用配套的锁紧螺母固定即可，不管是1毫米厚的冷轧钢板喷塑面板，还是2毫米厚的绝缘工程塑料面板，都能牢固固定，不会出现晃动或者松脱的情况。接线端采用的是焊片式接线端子，相比插针式的端子，焊片端子的接线容错率更高，不管是用冷压端子压接后套入焊片，还是直接把多股铜芯线搪锡后缠绕焊锡焊接，都能获得非常可靠的电气连接，不会因为设备运行时的长期振动出现接线松脱、信号时断时续的问题，这一点在冲压设备、振动输送机这类本身存在持续振动的设备上尤为重要。

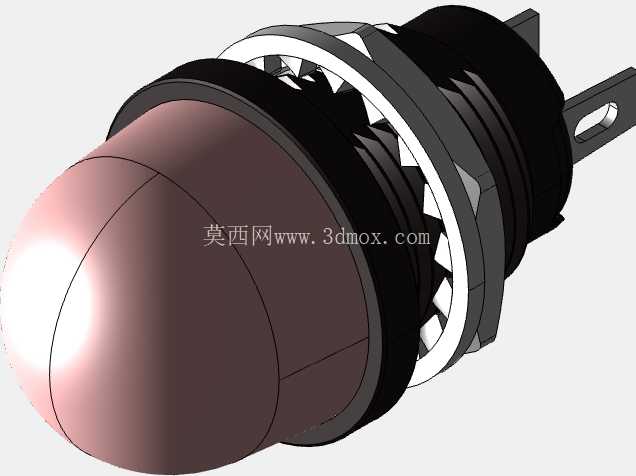

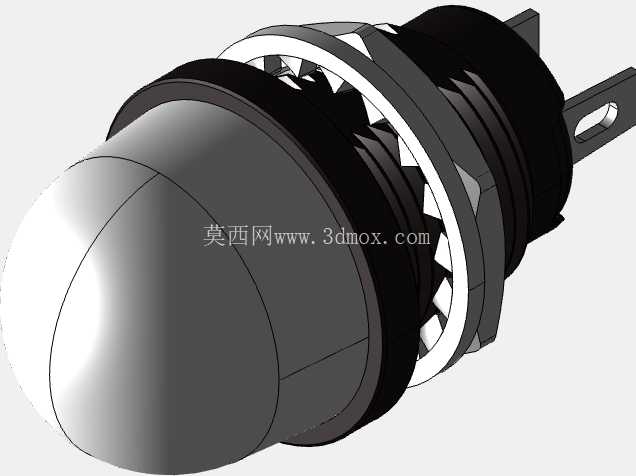

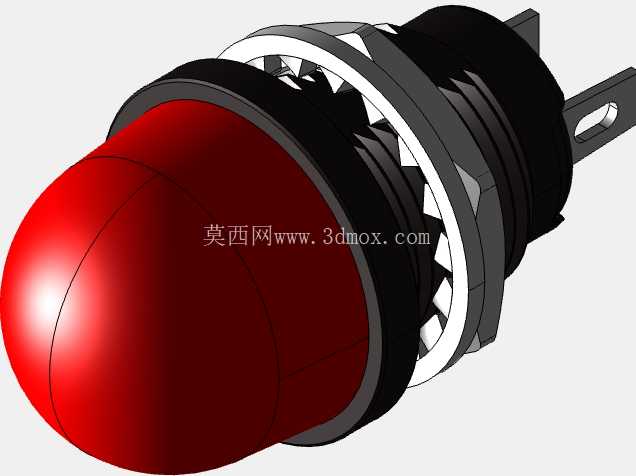

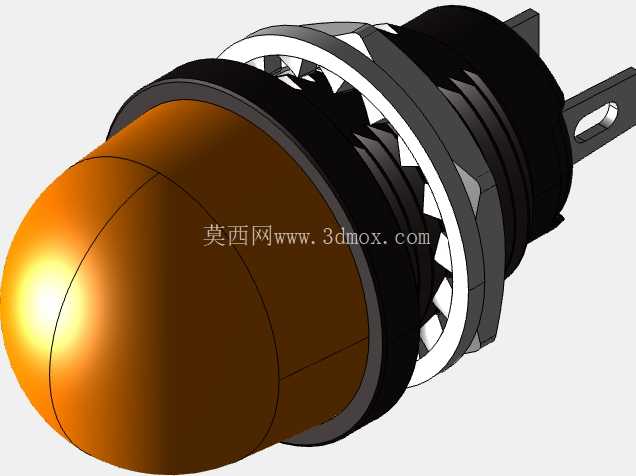

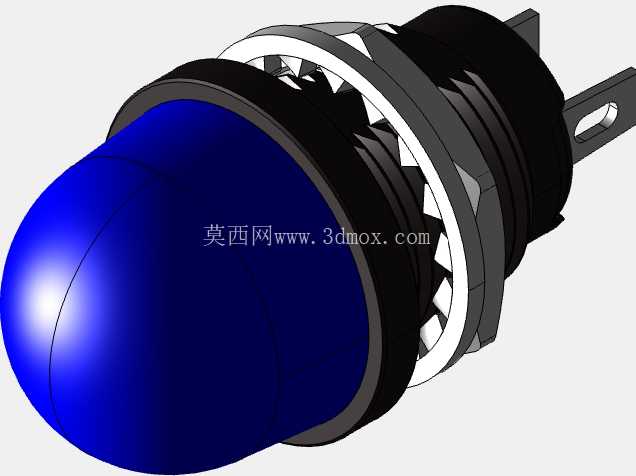

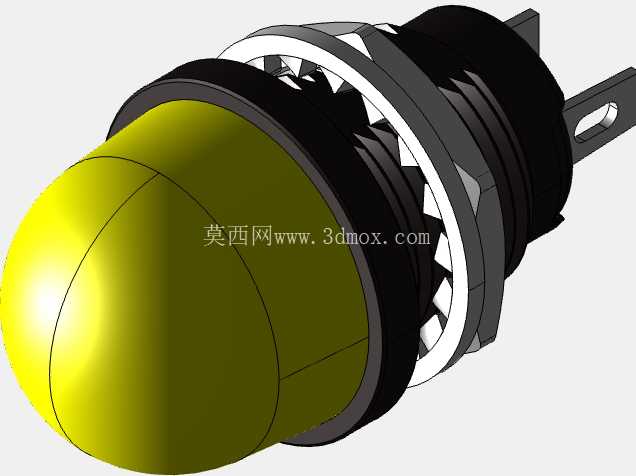

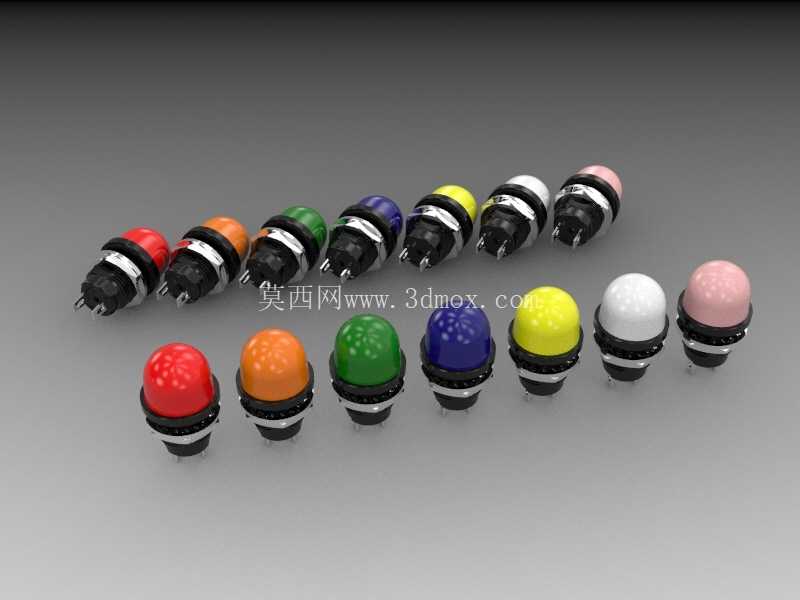

再说到功能特性，这款指示灯做了红、橙、绿、蓝、黄、白、粉七种不同的灯罩配色，不同配色对应不同的信号语义是工业电控领域的通用规范：红色一般对应设备故障、急停触发、电源断开这类警示类信号；绿色对应设备正常运行、电源接通、工序完成这类正常状态信号；黄色对应待机、预警、参数异常这类提醒类信号；橙色、蓝色、白色、粉色则可以根据设备的实际功能自定义，比如对应不同的工位状态、不同的介质通路、不同的运行模式，多色的配置可以让设计人员在做面板布局的时候，不用额外采购不同规格的指示灯，统一开孔尺寸、统一安装方式，减少BOM表的物料种类，降低采购和仓储的管理成本。灯罩采用的是半圆球形的漫散射设计，不是那种平面透明灯罩，光线透过半球形灯罩的时候会发生均匀的漫反射，不会出现局部亮斑或者直射眩光，操作人员从不同角度观察面板的时候，都能清晰识别灯的亮灭状态，不会因为反光或者观察角度偏斜出现误判。灯体的固定结构采用的是螺纹加橡胶密封圈的设计，安装的时候橡胶密封圈会紧贴面板背面，既能起到一定的防尘防泼溅作用，也能缓冲设备运行时传递到灯体的振动，延长内部发光元件的使用寿命。

设计建模的时候，首先要把安装配合的公差控制到位，灯体穿入面板的柱体直径要比12毫米开孔小0.2到0.3毫米，既不能间隙过大导致灯体晃动，也不能间隙过小导致装配的时候卡滞插不进去。后端的锁紧螺母要做标准的细牙螺纹，拧动的时候手感顺畅，不会出现滑牙的情况。接线焊片的位置要留出足够的接线空间，不能太贴近灯体根部，不然接线的时候手指或者烙铁头没法操作，焊片的厚度要控制在0.8毫米，既能保证足够的结构强度，也能适配市面上绝大多数标准的冷压接线端子规格。灯罩和灯体的配合要做卡扣式的连接结构，不用额外打胶或者用螺丝固定，装配的时候直接按压到位即可，后期如果灯罩损坏需要更换，也能快速拆卸替换，不用把整个灯从面板上拆下来重新接线。

实际做三维建模的时候，要把每个零件的装配关系都理清楚，从前端的半球形灯罩，到中间的穿板柱体，再到后端的锁紧螺母、接线焊片，每个零件的尺寸都要和实际生产的零件一致，这样导出的工程图才能直接用于生产，做装配仿真的时候也能准确模拟实际的装配流程，不会出现干涉或者装不上的情况。很多新手做这类小元件建模的时候，往往只做个大概的外形，忽略了安装尺寸、接线空间这些实际生产中必须考虑的细节，最后导出来的模型看着好看，实际用来做面板布局设计的时候，就会出现开孔不对、接线空间不够、和其他元件干涉的问题，反而给后续的生产装配带来麻烦。这类基础电气元件的模型，核心价值就在于尺寸准确、装配关系清晰，能直接对接实际的生产选型和装配流程，而不是单纯做个好看的外观。

在做设备面板布局的时候，这类12毫米的小尺寸指示灯可以排布得比较紧凑，不会占用太多面板空间，适合在空间有限的小型操作面板上使用，比如桌面型的小型测试设备、手持式的操作盒、小型自动化设备的操作工位，都能大量使用。灯体后端的接线端子朝向是平行于面板方向的，不是垂直于面板向后伸出，这样接线完成之后，后面的导线可以顺着面板背面的走线槽排布，不会因为导线垂直顶到电控柜内部的其他元件，节省电控柜内部的纵深空间，这一点在薄型壁挂式电控柜的设计里非常实用，很多薄型柜的内部纵深只有不到100毫米，如果元件的接线端向后伸出太长，就会导致柜门关不上，或者导线被挤压破皮引发短路故障。
