穿越机曼巴F722飞控板三维结构设计

在穿越机整机装配的结构设计环节中，飞控作为整机姿态解算、动力输出调度的核心载体，其三维结构的精准度直接决定了装机适配效率、飞行过程中的振动抑制表现以及后期维护的便捷性。本次呈现的飞控板结构，针对FPV穿越机的紧凑装机场景做了全维度的结构适配，完全贴合当前主流五寸、三寸花飞及竞速机型的安装空间要求。从安装边界来看，板体四个角预留的标准30.5mm孔距安装位，是穿越机飞塔堆叠的通用标准，孔位周边做了半圆弧沉边设计，既能够降低安装时铜柱对位的公差容忍度，也能避免装机时螺丝刮擦板边线路造成的短路风险，板体整体厚度控制在1.6mm标准PCB厚度范畴，叠加板载元件的最高凸起高度不超过12mm，能够适配绝大多数市面上的飞塔安装空间，不会和上层电调、下层图传产生结构干涉。

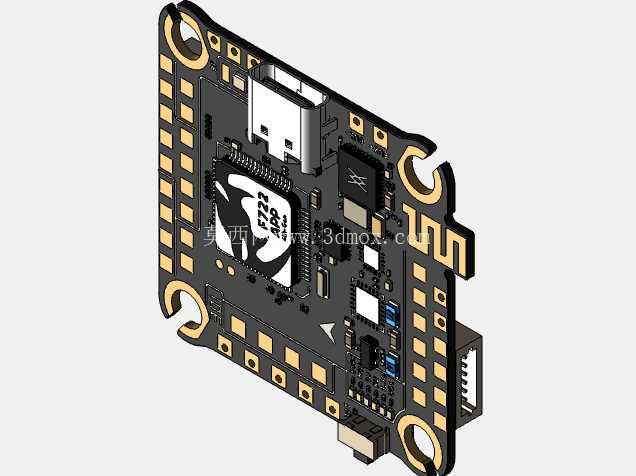

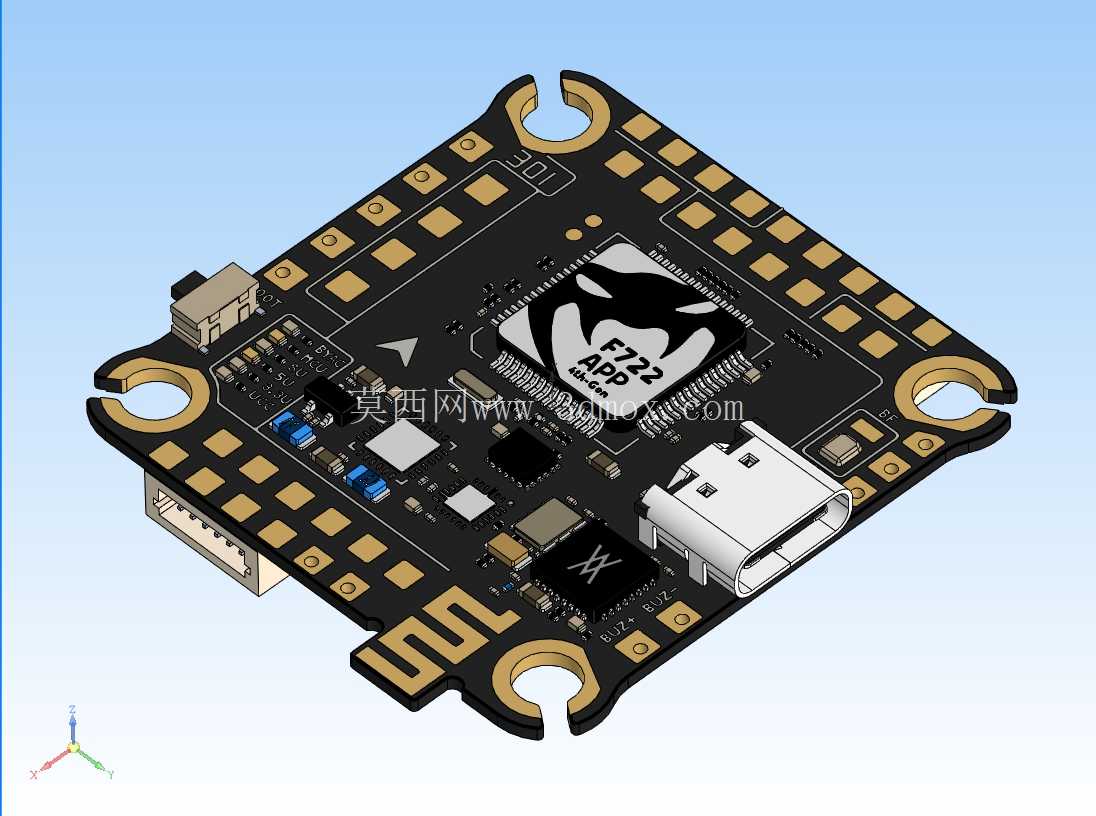

从接口布局的设计思路来看，板侧的Type-C接口采用了侧卧式贴装结构，接口端面与板边齐平，既避免了顶插式接口占用上层堆叠空间的问题，也能在装机后留出足够的调参接线空间，不会因为机架侧板的遮挡导致调参线无法插拔。板端的焊盘布局采用了分区排布逻辑，电机信号焊盘均匀分布在板体四个侧边，对应四个机臂的出线方向，能够最大程度缩短电机信号线的走线长度，减少动力线对信号传输的电磁干扰；接收机、图传、摄像头的专用焊盘集中排布在板体前侧，对应机头方向的外设安装位置，走线时可以顺着机架线槽直接排布，无需绕线，既减轻了整机线束重量，也能避免线束杂乱干扰飞控内置陀螺仪的采样精度。

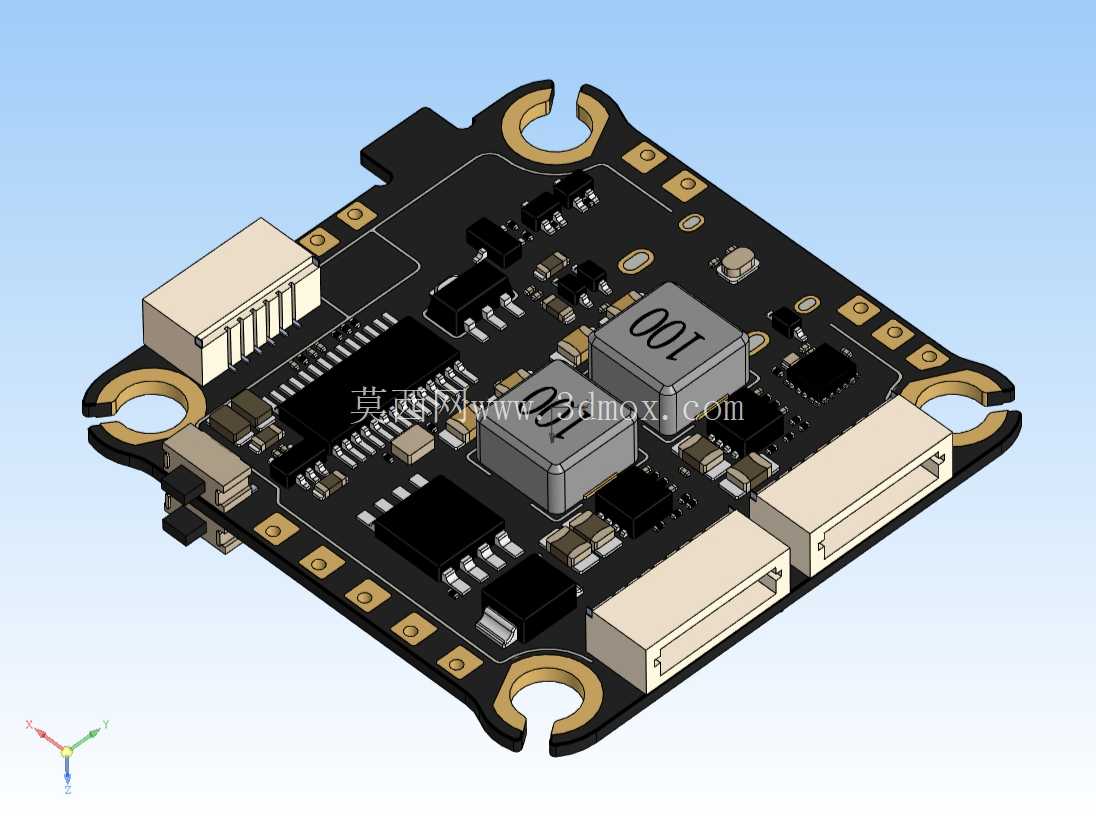

板载元件的结构排布也充分考虑了飞行过程中的振动影响，核心的主控芯片与陀螺仪传感器布置在板体几何中心位置，这个位置是整板振动模态的节点区域，能够最大程度降低电机转动带来的高频振动对传感器采样的影响，减少飞控软减震的压力。板载的滤波电容采用了卧式贴装的结构设计，降低元件整体高度的同时，也能减少飞行过程中电容受振动出现脱焊的概率，电源输入端口的防反接保护元件布置在板体后侧靠近电源进线的位置，大电流走线做了加宽处理，能够承载持续的大电流输入，避免长时间满油门飞行时板体出现过热压降的问题。

在实际装机应用中，这款飞控的结构能够适配主流的F4、F7飞塔堆叠方案，既可以和同系列的40A、50A电调直接通过排针对插堆叠，也可以通过软排线连接分体式电调，板体预留的蓝牙模块焊盘能够支持无线调参功能，对应的结构位置预留了足够的天线布置空间，不会被金属机架或者碳板遮挡信号。板体边缘的LED灯条焊盘、蜂鸣器焊盘都做了丝印标识，结构上靠近板边的位置，方便装机时外接外设，不需要翻找原理图确认焊盘定义。从结构设计的细节来看，板体所有的直角位置都做了圆角处理，既避免了装机时板边割手的问题，也能减少应力集中导致的PCB板开裂风险，USB接口周边做了加固焊盘，能够承受多次插拔带来的应力，不会出现接口脱落的问题。

针对不同机架的安装适配，这款飞控的板体宽度控制在标准飞控尺寸范围内，既可以安装在带减震胶柱的飞控安装位上，也可以直接通过铜柱刚性固定在机架中心板上，板载元件的高度差经过精准核算，当和标准厚度的电调堆叠时，两者之间的元件不会出现触碰挤压的问题，预留的0.5mm间隙能够避免振动时元件互相摩擦造成的短路或者元件损坏。对于结构设计从业者来说，这款飞控的三维模型能够直接用于整机的数字样机装配，验证飞塔堆叠的干涉情况，提前规划整机线束的走线路径，核算整机的重心位置，减少实际装机时的反复调整工作量，也能为自定义飞控安装结构的设计提供精准的尺寸参考，确保自制的安装座能够完美适配飞控的安装孔位与接口位置。
