1010kVA集装箱式柴油发电供电设备

这款集成化集装箱式发电设备，核心定位是满足中大型场景的高可靠备用供电与离网主供供电需求，在数据中心备用电源、大型基建项目临时供电、工矿企业应急保电、偏远矿区独立供电、大型活动赛事保电等场景中，都能适配严苛的使用要求。不同于开架式发电机组需要额外搭建防雨防尘机房，这款设备直接采用标准集装箱尺寸作为集成载体，出厂即完成所有部件的预装与调试，运抵现场后仅需完成燃油管路接驳、输出电缆对接、接地极连接即可投入使用，大幅压缩现场安装的工期与土建成本。

从结构设计逻辑来看，整个设备采用模块化集成思路，集装箱本体采用加厚瓦楞钢板焊接成型，侧壁预留检修门与观察窗，内部做了分层隔音降噪处理，内壁贴附高密度阻尼隔音棉与穿孔吸音板，将机组满负荷运行时的外传噪音控制在行业标准范围内，避免对周边区域造成声污染。集装箱底部采用一体化钢制底座，底座预留标准叉车孔与吊耳，满足叉车转运、汽车吊装卸的通用作业要求，底座下方设置混凝土支墩安装位，安装时仅需将设备落座在提前找平的混凝土支墩上即可，无需做复杂的整体混凝土地基，适配野外、临时场地等不具备高标准基建条件的场景。

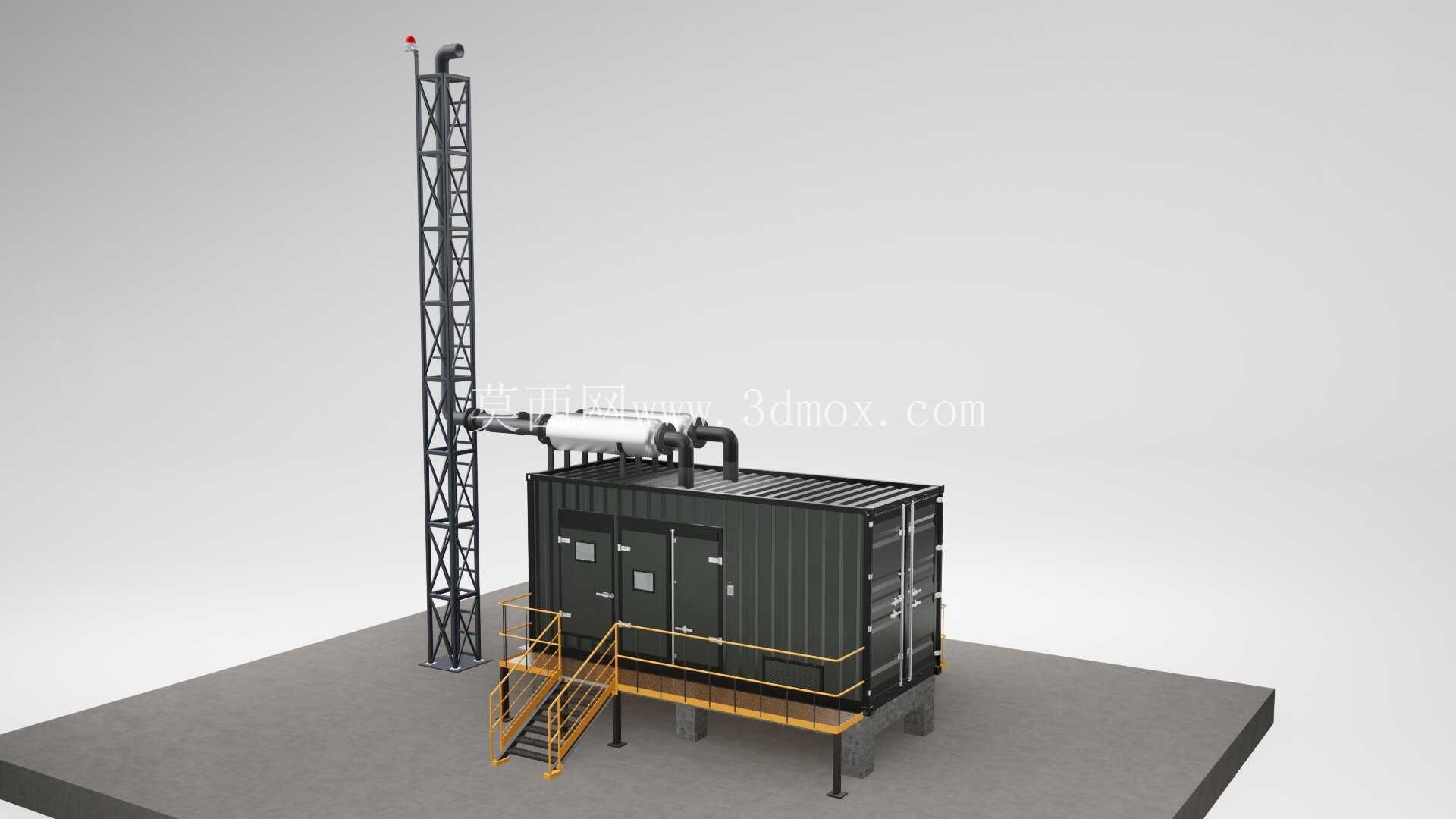

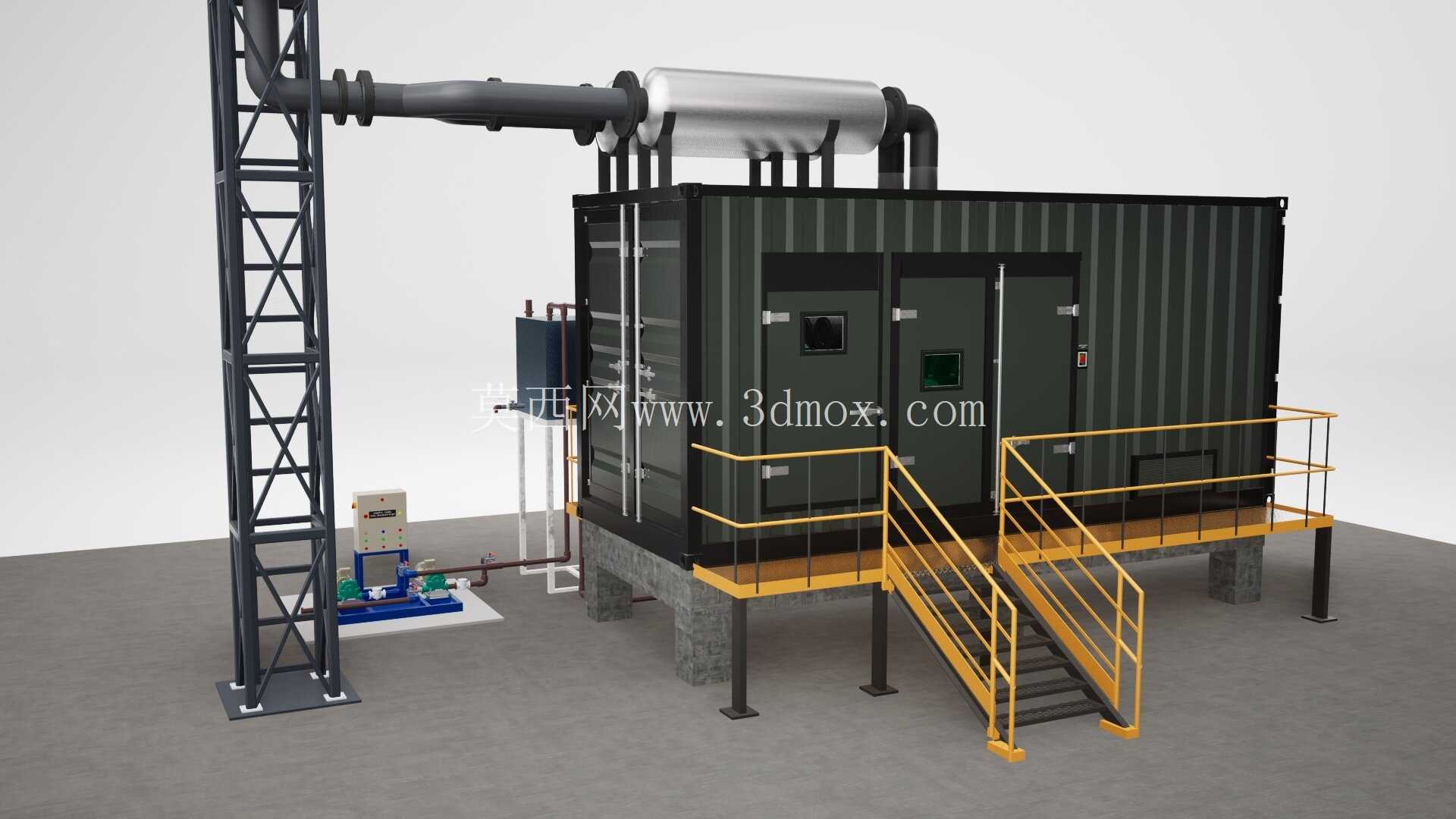

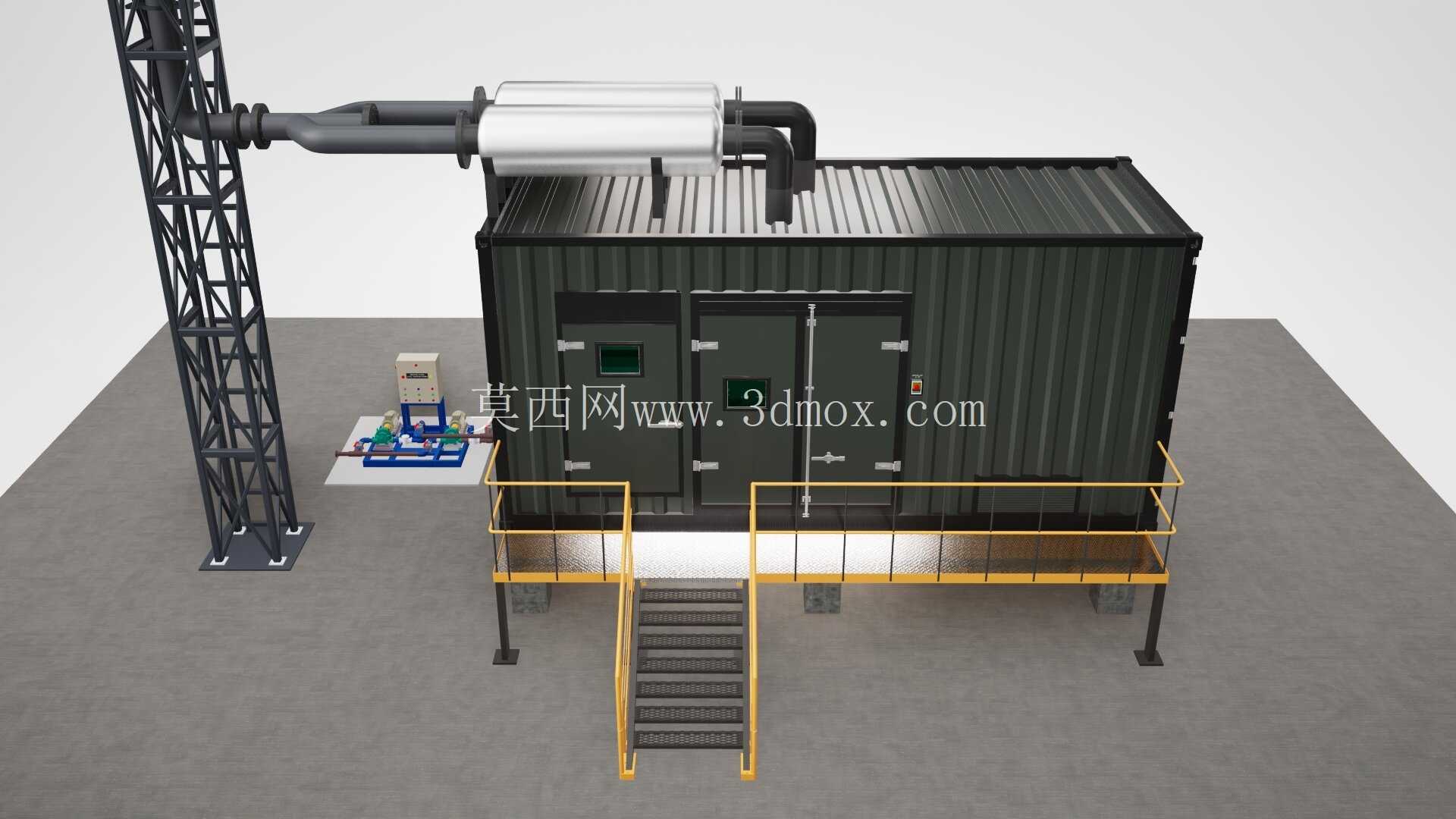

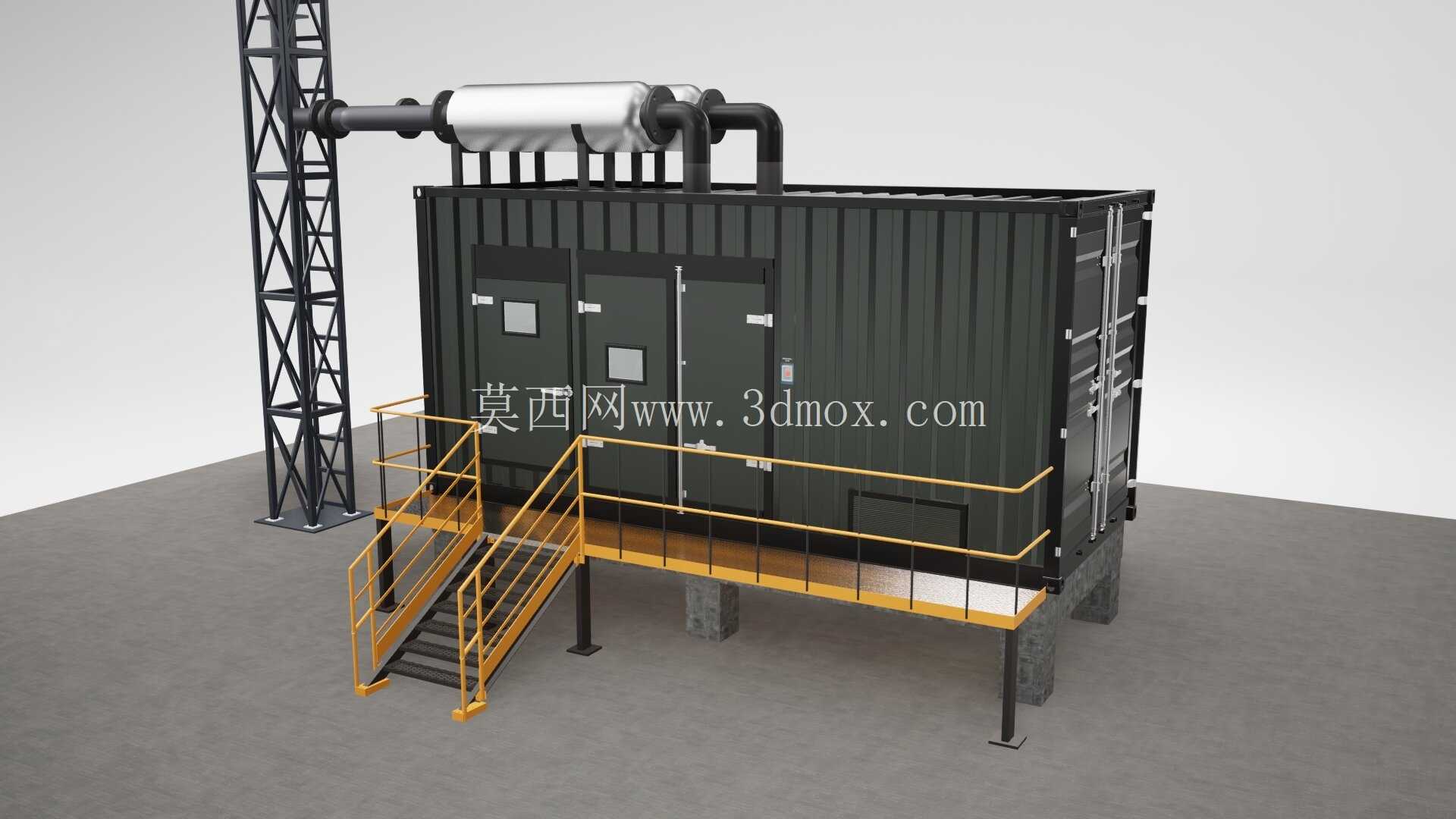

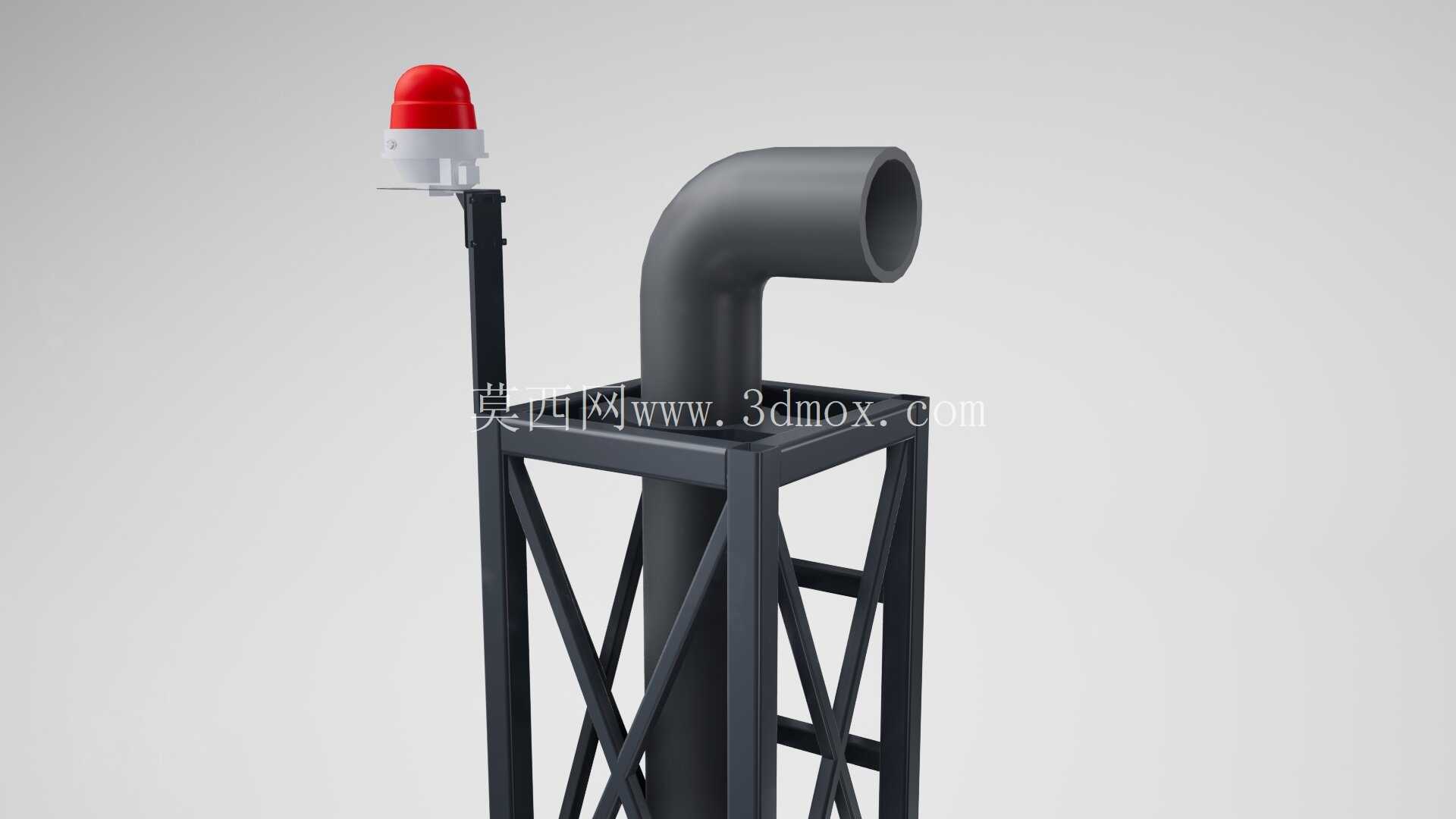

设备外围配套设计了钢制检修操作平台，平台采用防滑花纹钢板铺设，周边设置1.2米高的安全防护栏杆，配套带防滑踏步的斜梯直达平台操作面，方便运维人员日常巡检、加注机油、检查滤芯、操作控制屏。排气系统独立设置在集装箱侧方，采用立式排气塔结构，排气管道做了耐高温隔热包裹，配套工业级消音器降低排气噪音，排气出口高度符合环保排放的高度要求，避免高温尾气直吹人员或周边设备。

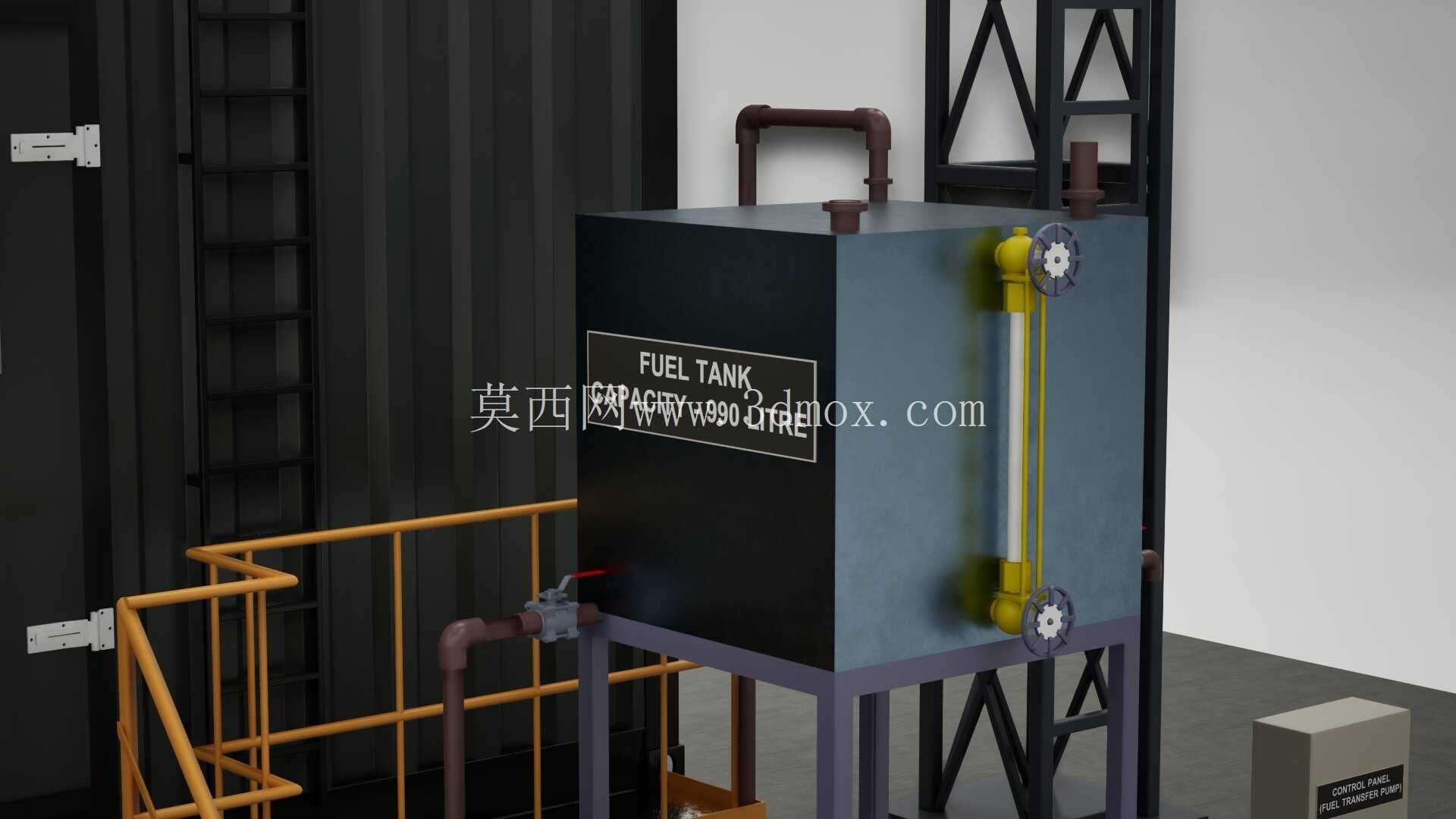

核心动力单元采用大排量柴油发动机搭配无刷同步发电机，额定输出容量1010kVA，可满足大功率负载的连续供电需求，机组自带燃油预热、机油自动补给、水温油温实时监测、过载保护、短路保护、过速保护等功能，可在无人值守的状态下连续长时间运行。集装箱内部预留了独立的燃油储存舱、控制舱、机组舱，各舱室之间做防火隔热分隔，燃油舱满足机组8-12小时满负荷运行的储油需求，控制舱内集成了整机控制屏、输出断路器、电量监测模块，可实时显示输出电压、电流、频率、功率因数、累计运行时长等参数，支持自动启动、自动停机、故障自动报警停机功能。

在安装边界设计上，整套设备的外形尺寸严格遵循标准集装箱的运输尺寸要求，满足普通货运卡车、集装箱运输车的公路运输限界，无需办理超限运输审批即可完成跨区域转运。设备安装时需要预留的操作空间也做了明确的边界设定：设备侧方排气塔位置预留不小于1.5米的通风检修空间，操作平台侧预留不小于2米的人员通行与运维操作空间，设备后方预留不小于1米的散热通风空间，整体安装占地面积远小于传统土建机房式发电机组，在场地受限的项目场景中具备明显的适配优势。

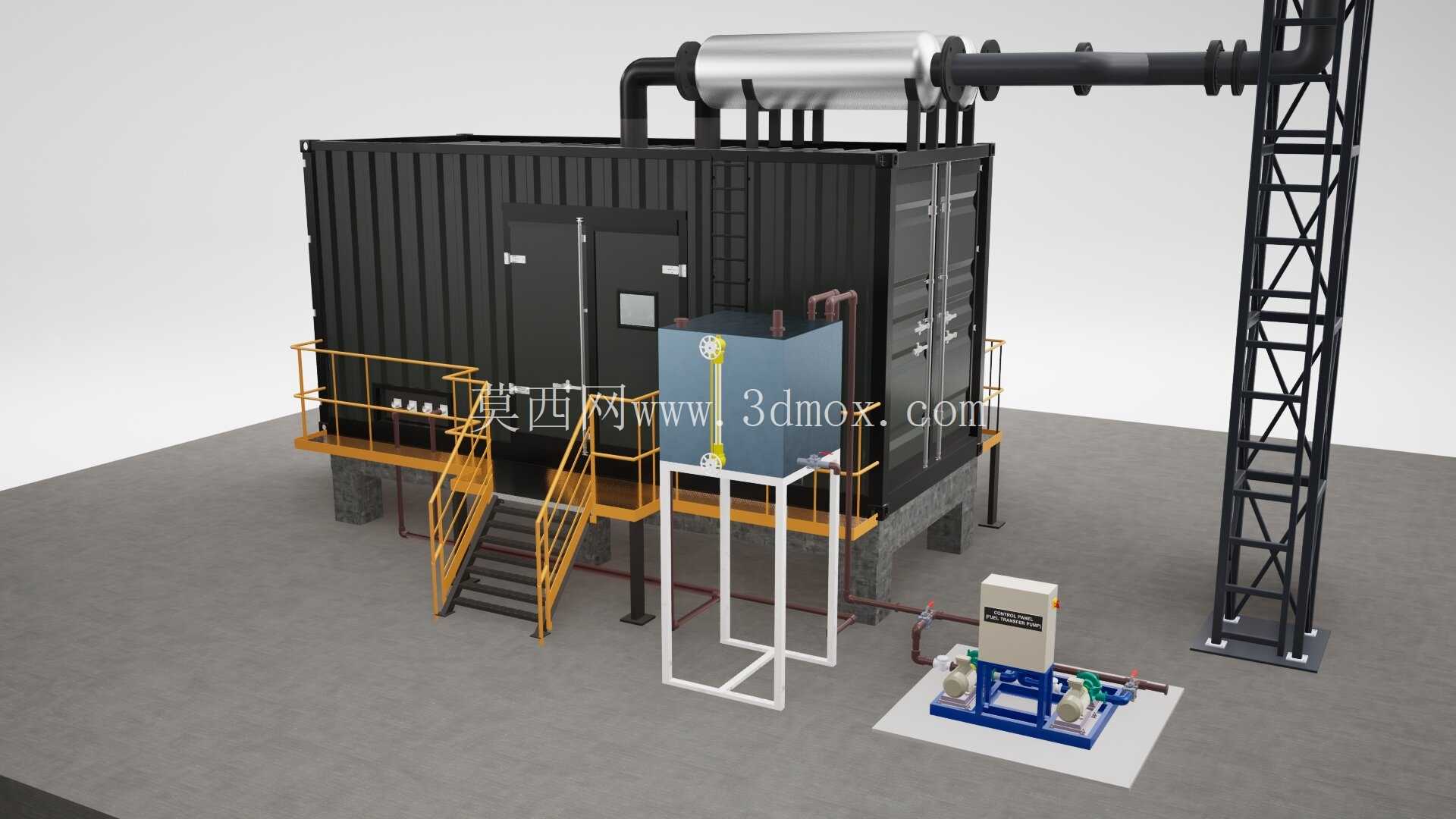

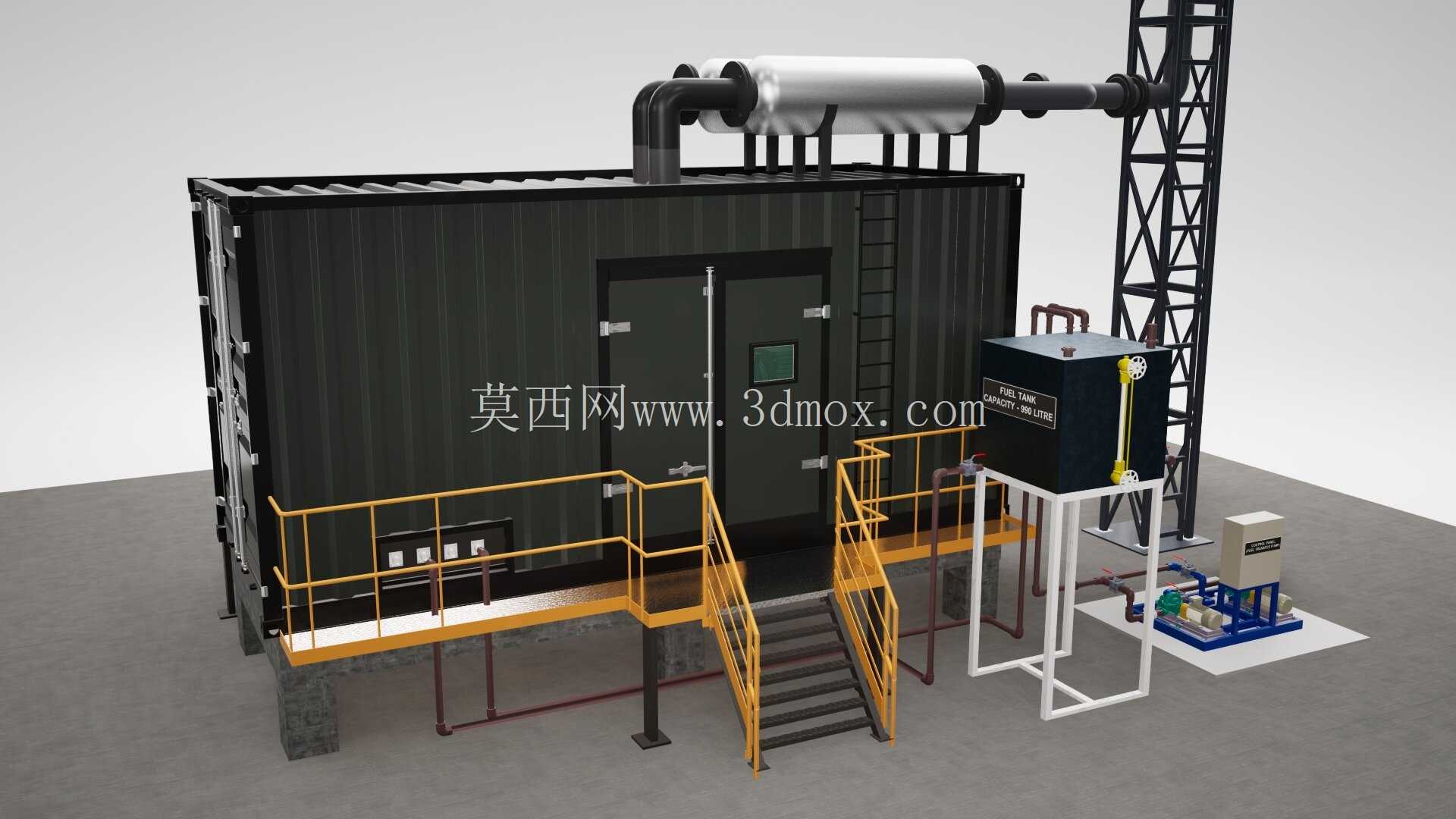

从三维建模的细节还原度来看，模型完整复现了设备的所有外部结构特征，包括集装箱的瓦楞板纹理、检修门的门锁与观察窗、排气管道的法兰连接结构、操作平台的栏杆与踏步细节、排气塔的梯步结构、侧面配套的小型泵组与控制箱结构，所有部件的连接关系、安装位置都与实际设备保持一致，可用于项目方案展示、场地布局规划、安装施工交底、运维培训课件制作等场景，结构设计人员也可参考该模型的集成思路，完成不同功率等级集装箱式电站的模块化设计，优化设备的布局合理性与运维便利性。
