船用工业住宅恒压供水增压泵组结构

项目分类:泵 发布时间:2026-07-29 ID:1204111
  • 船用工业住宅恒压供水增压泵组结构
  • 船用工业住宅恒压供水增压泵组结构
  • 船用工业住宅恒压供水增压泵组结构
  • 船用工业住宅恒压供水增压泵组结构
  • 船用工业住宅恒压供水增压泵组结构
  • 船用工业住宅恒压供水增压泵组结构

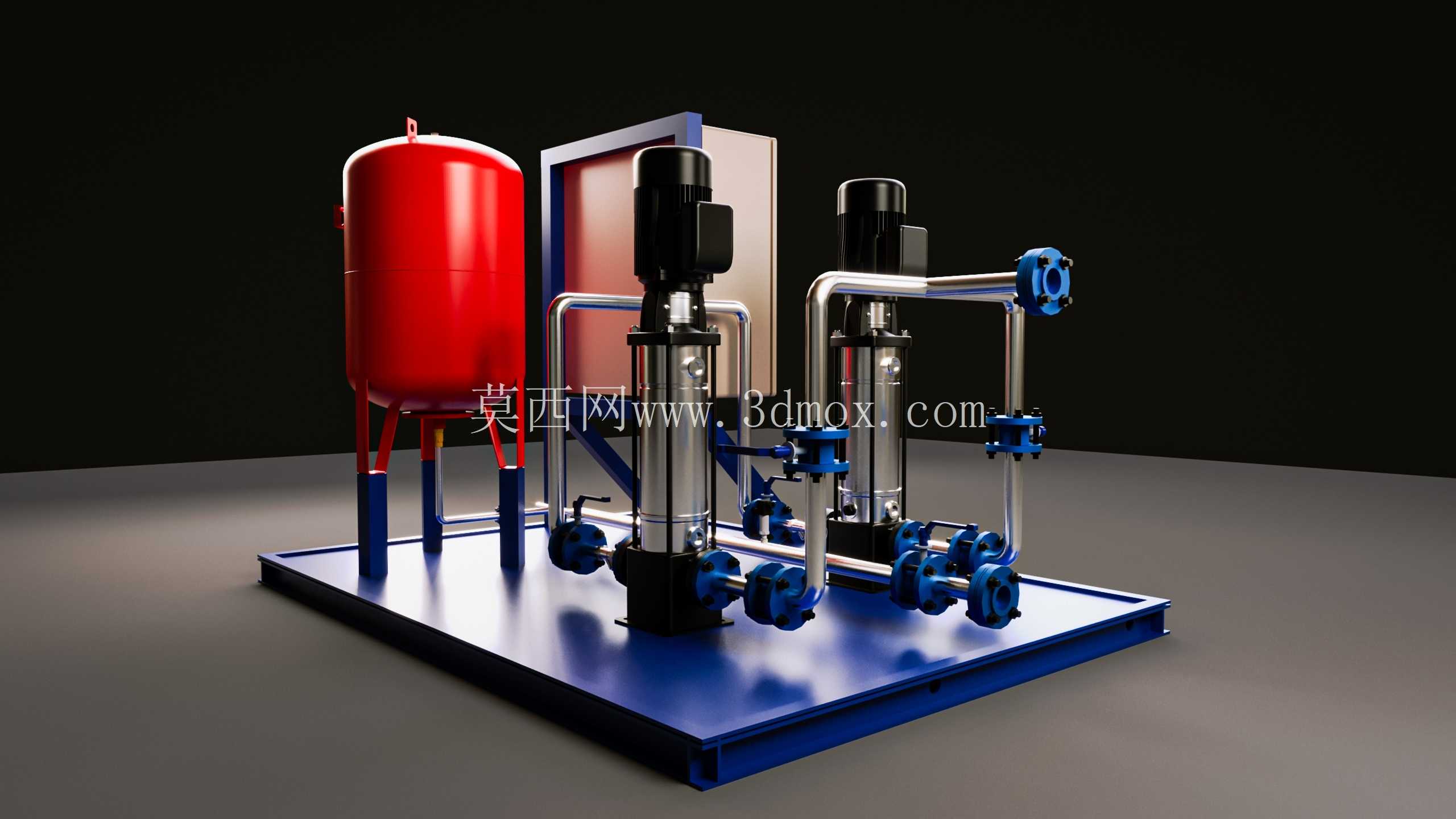

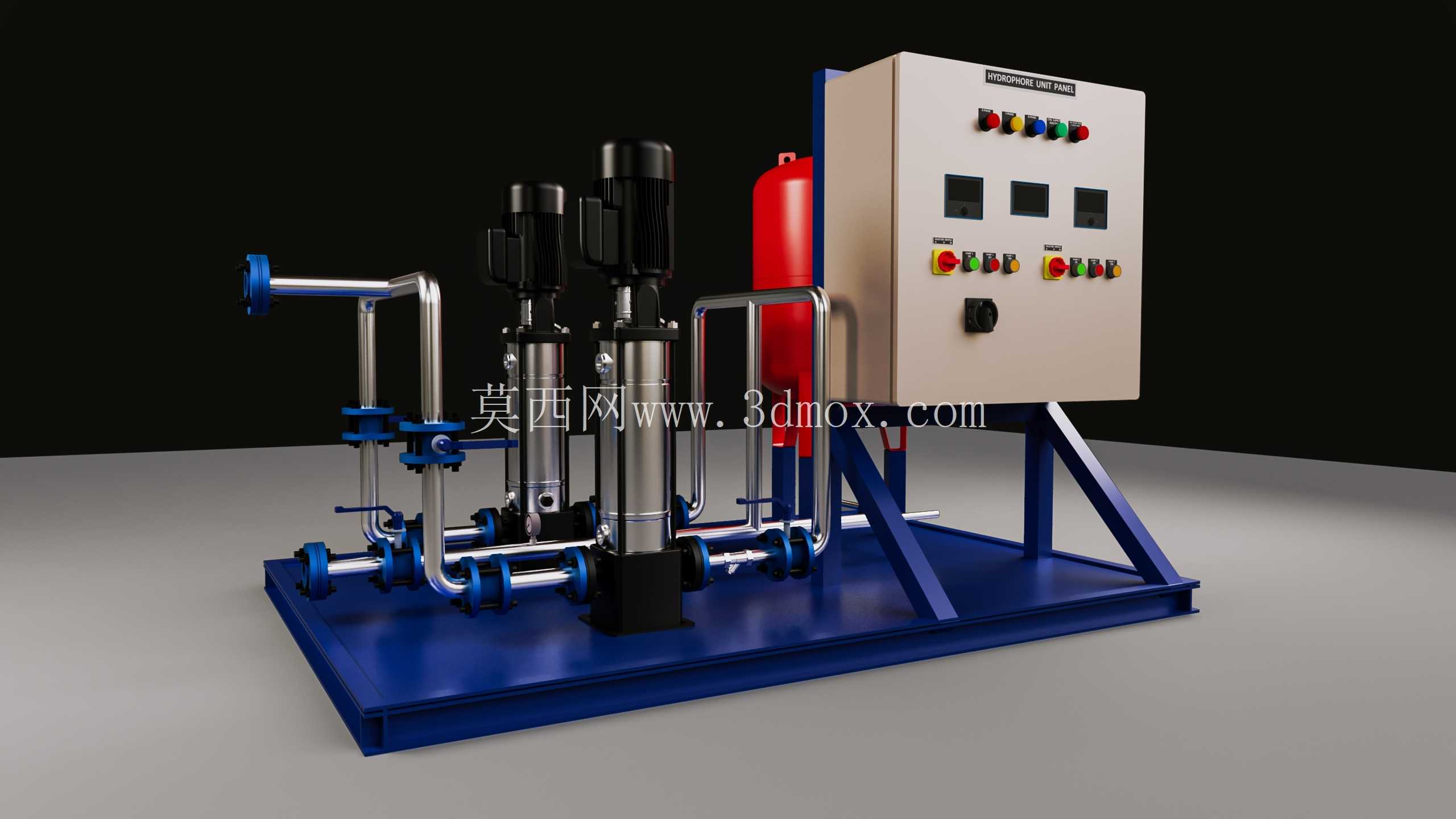

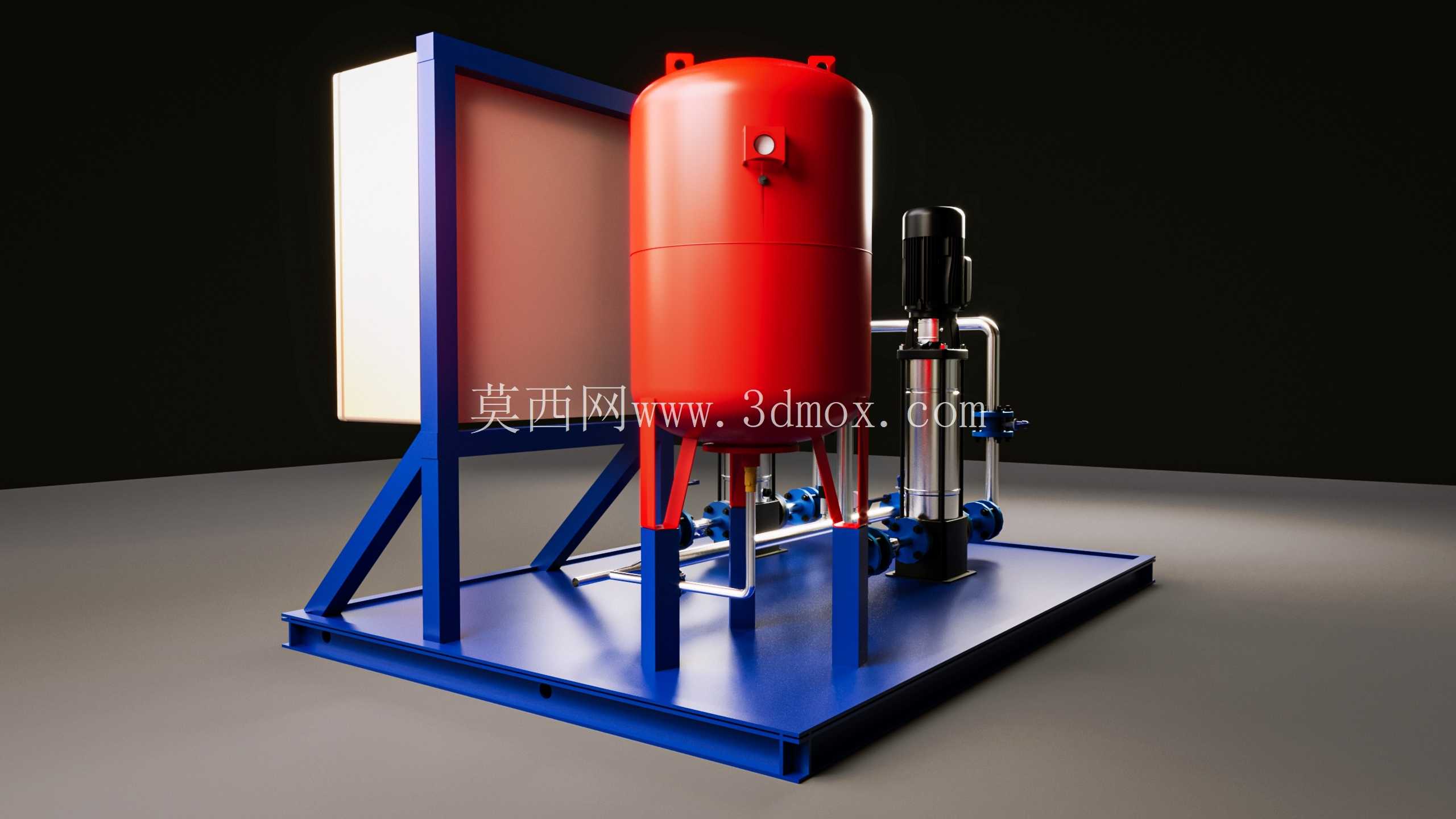

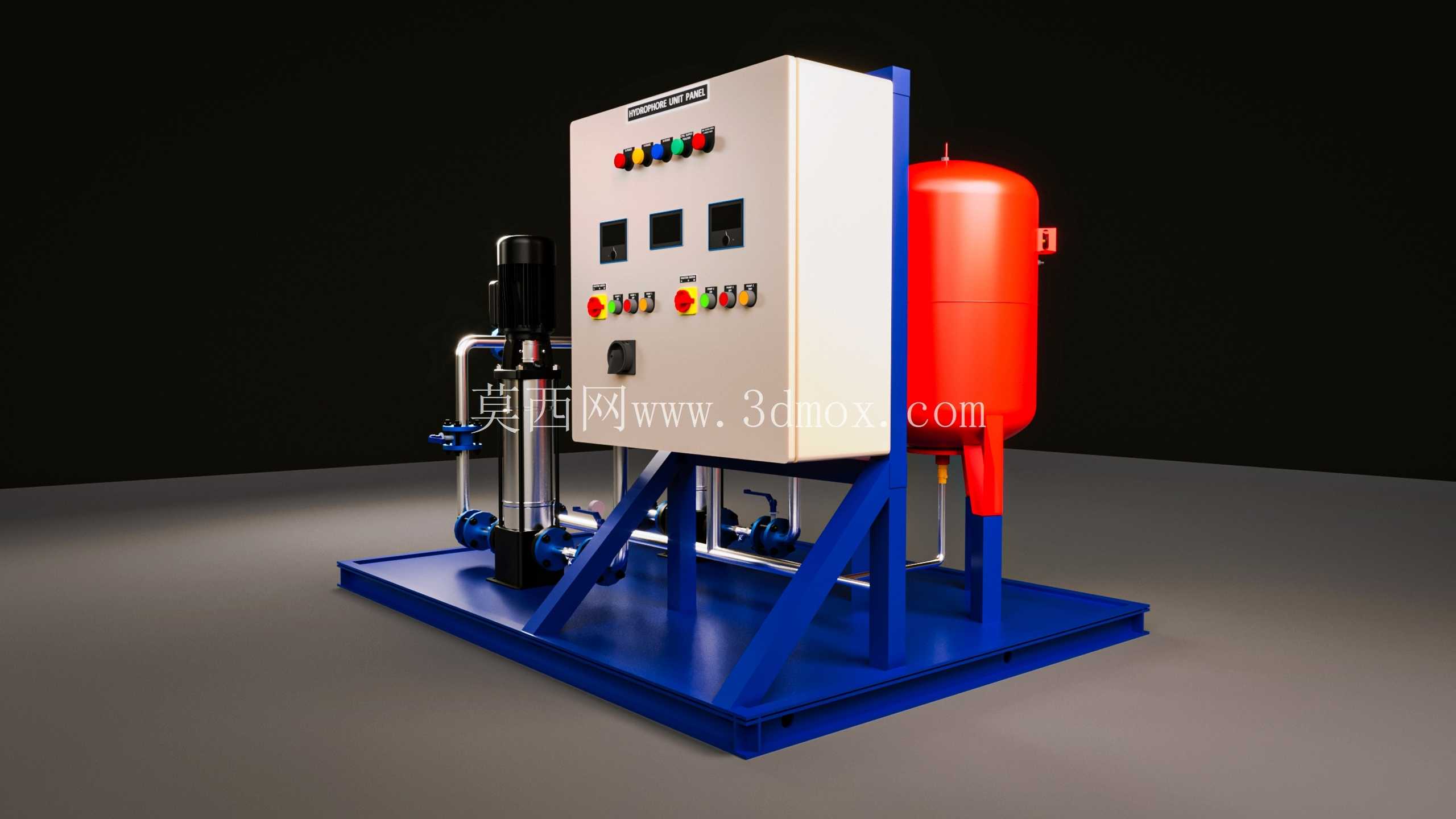

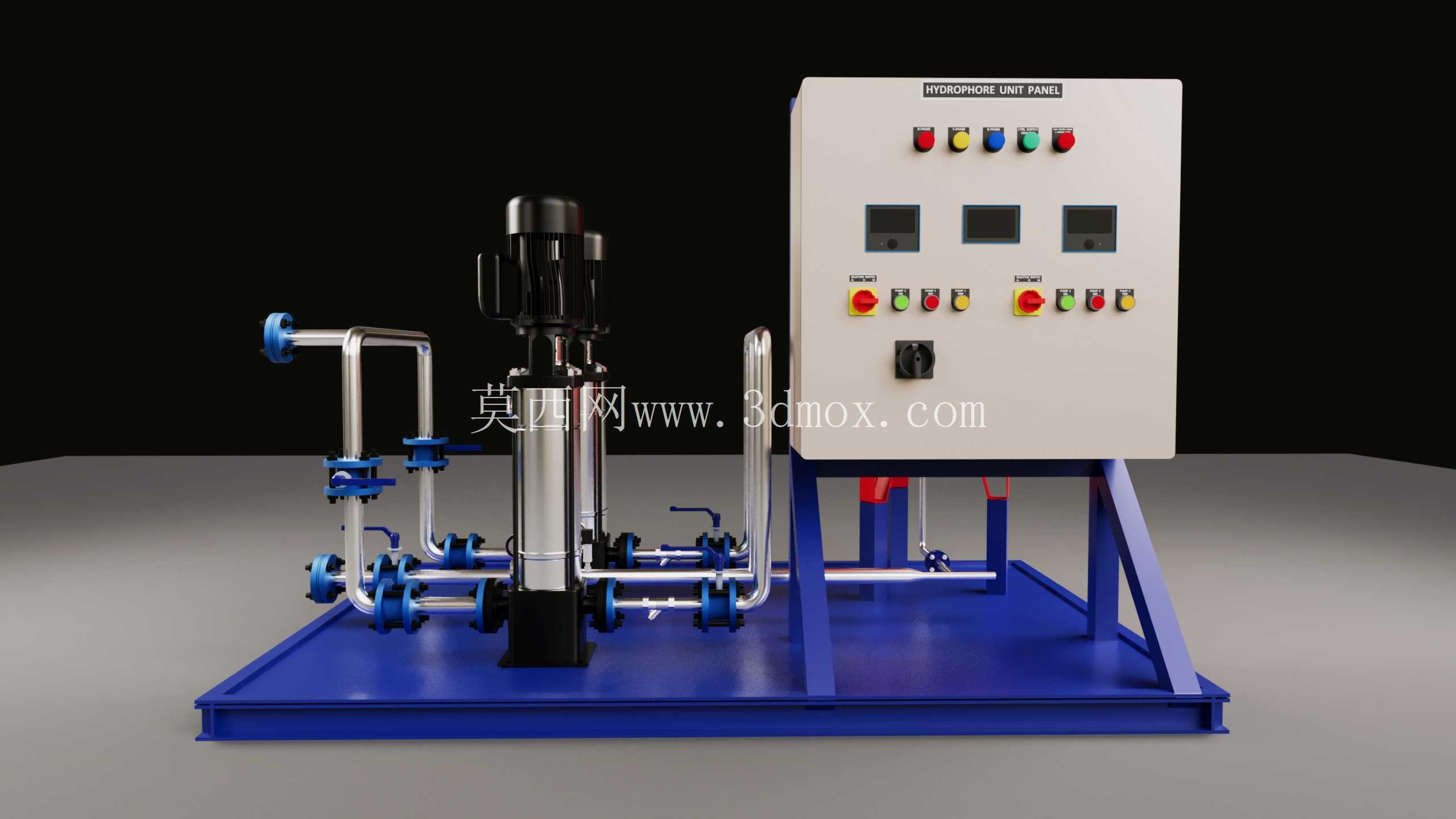

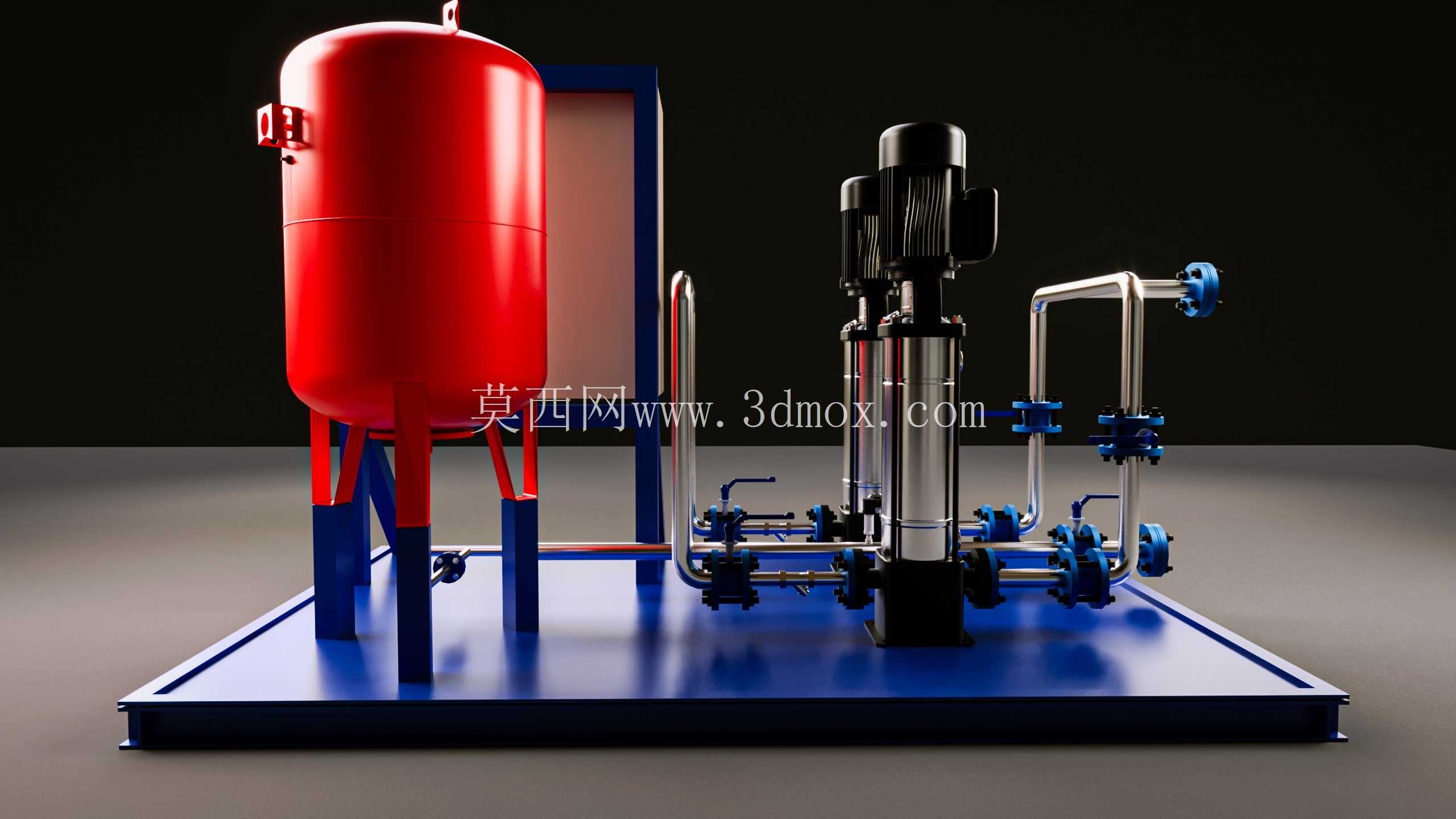

这套集成式增压供水单元,最初的设计需求来自远洋船舶的淡水供应系统——船舶在航行过程中,淡水舱液位随消耗持续下降,同时不同用水点位的开启关闭会造成管网压力剧烈波动,普通单泵供水要么压力不足导致高层舱室出水断续,要么超压造成管路接头渗漏,因此需要一套集成化的稳压供水单元来覆盖全船生活、生产用水的压力稳定需求,后续这套结构也被移植到工业厂区临时供水、小型住宅集群集中供水场景中,适配不同水源的恒压输出要求。从结构布局来看,整套单元采用撬装式集成底座设计,所有部件全部预装在一块折弯成型的碳钢底座上,底座边缘预留了8个M16的地脚安装孔,安装时不需要现场拼接管路,只需要将整体单元吊装到预留基础上,对接进水、出水法兰,再接好控制柜的动力线缆即可完成部署,相比现场散件组装的供水系统,安装周期能缩短70%以上,也避免了现场焊接、管路匹配不当造成的漏点隐患。核心增压部分采用两台立式多级离心泵并联布局,两台泵可以根据用水量自动切换运行,也可以在用水高峰时同时启动满足大流量需求,单泵故障时另一台可以独立维持基础供水,不会出现全线停水的问题;泵组的进出口全部配置了手动截止阀和止回阀,日常检修单台泵时只需要关闭对应进出口阀门,不需要排空整个系统管路就能拆检维护。泵组侧旁设置了隔膜式压力罐,罐体通过不锈钢支管接入出水总管,主要作用是缓冲泵组启停时的水锤冲击,同时储存一定量的压力水,当小流量用水时不需要频繁启动水泵,靠压力罐内的预充气压就能将储存的水压出,有效降低水泵的启停频次,延长电机和泵体密封件的使用寿命。整套系统的管路全部采用卫生级不锈钢管材,弯头、三通等连接件全部采用氩弧焊焊接后做钝化处理,流道内壁光滑无卫生死角,既可以输送普通生产用水,也能满足生活饮用水的输送要求,管路布局上特意预留了仪表安装接口,在进水端、出水总管、压力罐接口位置都预留了压力变送器、压力表的安装位,可以实时采集各节点的压力数据传输到控制柜。控制柜体采用壁挂式安装在撬座的支架上,柜体防护等级达到IP54,适配船舱、户外厂区等多尘、潮湿的安装环境,面板上设置了手动/自动切换旋钮、各泵的启停按钮、故障指示灯,还有三块数显表分别显示进水压力、出水压力、泵组运行电流,内部集成了PLC控制单元,可以根据出水压力的反馈值自动调整泵组的运行台数和运行频率,将出水压力稳定在设定值的±0.02MPa范围内,不管是单个水龙头开启还是多个用水点同时大流量取水,都能保证出水压力稳定,不会出现水流忽大忽小的问题。设计过程中特意做了管路的应力校核,泵组运行时的振动通过底座的减震垫传递到基础,管路和泵体的连接位置采用软接头过渡,避免振动沿管路传递到远端用水点产生噪音;撬座的支架做了倾斜角度的优化,控制柜的安装高度刚好符合成年人站立操作的视线高度,不需要弯腰或者抬手就能操作面板上的所有按钮,日常巡检时站在单元正面就能看到所有仪表的显示数值,不需要绕到设备侧面或者背面查看。安装边界上,整套单元的宽度控制在1.8米以内,深度1.2米,高度2.1米,不需要占用太大的安装空间,不管是船舶的机舱角落、厂区的设备间还是住宅小区的地下供水泵房,都能灵活布置,底座的地脚孔位做了长圆孔设计,允许安装时存在±10mm的基础位置偏差,降低现场基础施工的精度要求。在细节设计上,所有管路的法兰连接位置都预留了足够的扳手操作空间,更换密封垫或者紧固螺栓时不需要拆除周边其他部件,压力罐的安装支架做了可调节设计,后期如果更换不同容积的压力罐,只需要调整支架的固定位置就能适配,不需要重新焊接底座;控制柜的线缆全部采用镀锌穿线管防护,沿撬座的侧边布线,所有线缆接头都做了防水密封处理,避免管路凝露或者现场溅水造成电路短路。这套结构的建模过程中,所有部件都按照实际工业产品的尺寸1:1还原,包括泵体的安装尺寸、法兰的螺栓孔分布、控制柜的面板元件布局都和实物完全一致,不管是用来做供水系统的方案布局演示,还是做安装施工的交底参考,都能直接提取尺寸数据使用,不需要再二次核对部件的匹配关系,也可以直接导入到厂区、船舶的整体布局模型中,验证设备安装空间、管路走向的合理性,提前规避现场安装时可能出现的干涉问题。
