4000W开放式便携汽油发电机组结构设计

这款开放式便携发电机组的结构设计，完全围绕户外临时供电的高频使用场景打磨，没有多余的装饰性结构，每一处框架弯折、面板开孔、部件排布都服务于实际使用需求。从应用场景来看，这类4kW级别的开架机组，主要覆盖户外施工作业临时供电、家庭应急备电、小型户外商业活动供电、野外作业点位供电等场景，这类场景对设备的核心要求集中在三个维度：搬运便捷性、运行可靠性、维护便利性，整套结构设计也完全围绕这三个核心需求展开。

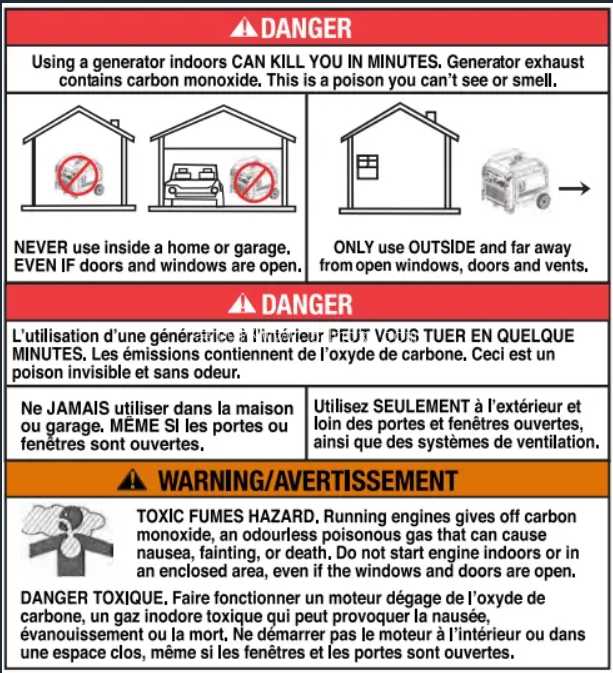

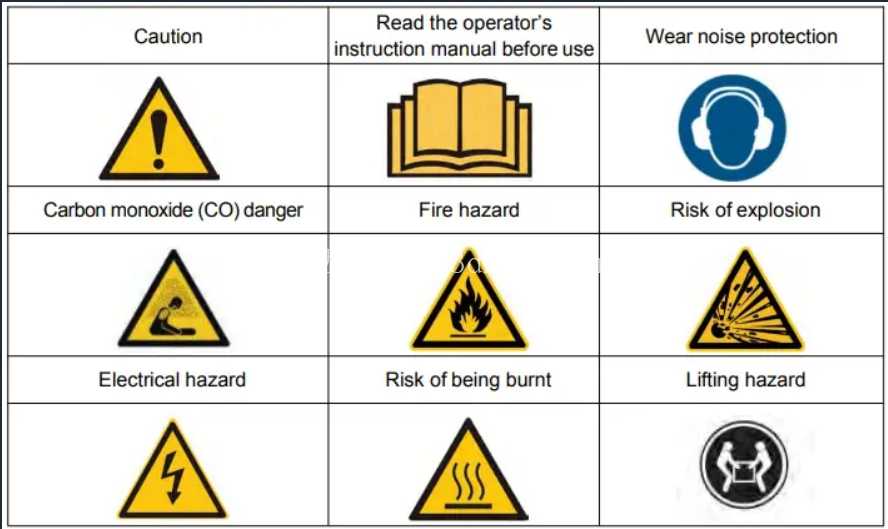

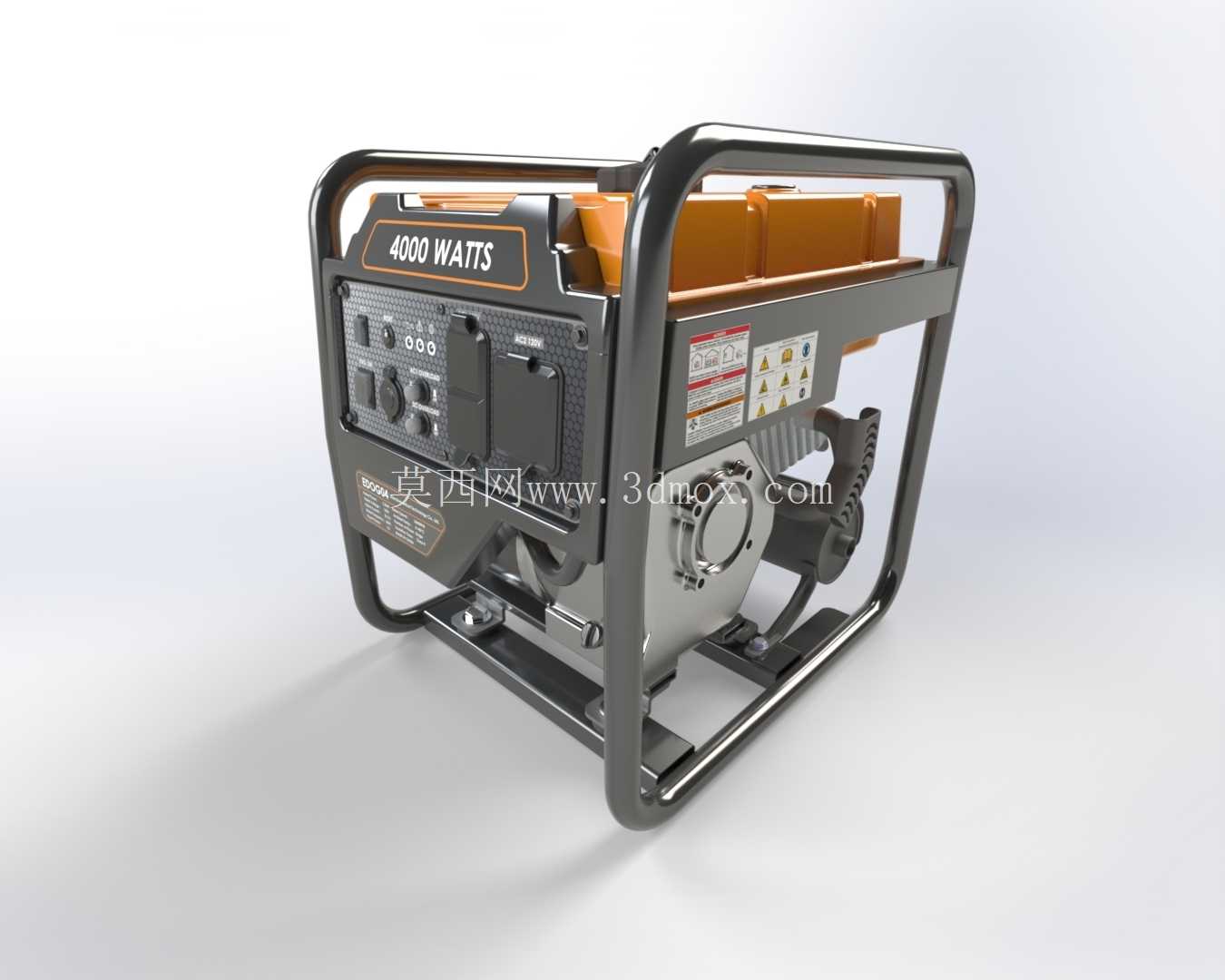

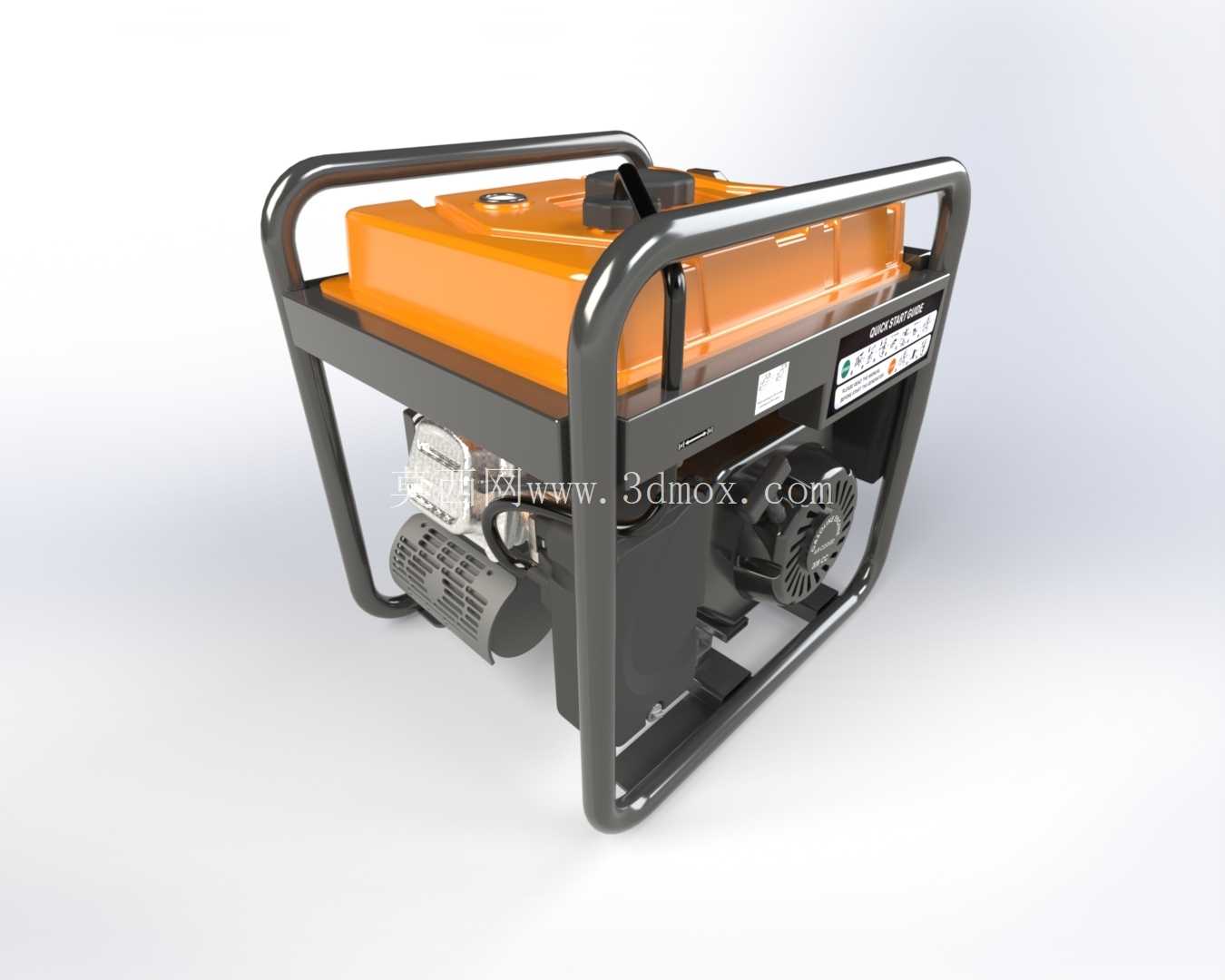

从整体框架结构来看，机组采用圆管弯制的一体式管状钢架作为承载主体，框架管材选用壁厚适中的碳素结构钢，弯折处做圆弧过渡处理，既避免尖锐棱角在搬运过程中划伤操作人员，也能通过圆弧结构分散跌落、碰撞时的冲击力，框架底部设置四个独立的橡胶减震安装脚，减震脚通过螺栓与框架底梁连接，安装位置刚好对应动力单元与发电单元的重心投影点，能够将机组运行时产生的高频振动有效过滤，避免振动传递到支撑面引发共振，同时也能降低运行时的结构噪音。框架的上部横梁做了加宽弯折处理，形成一体式的搬运提手结构，提手表面套有防滑橡胶套，满足单人短距离搬运、双人长距离抬运的受力需求，框架的前后端预留了绑带固定孔位，方便在车载运输时通过绑带将机组固定在货厢内，避免运输过程中滑移磕碰。

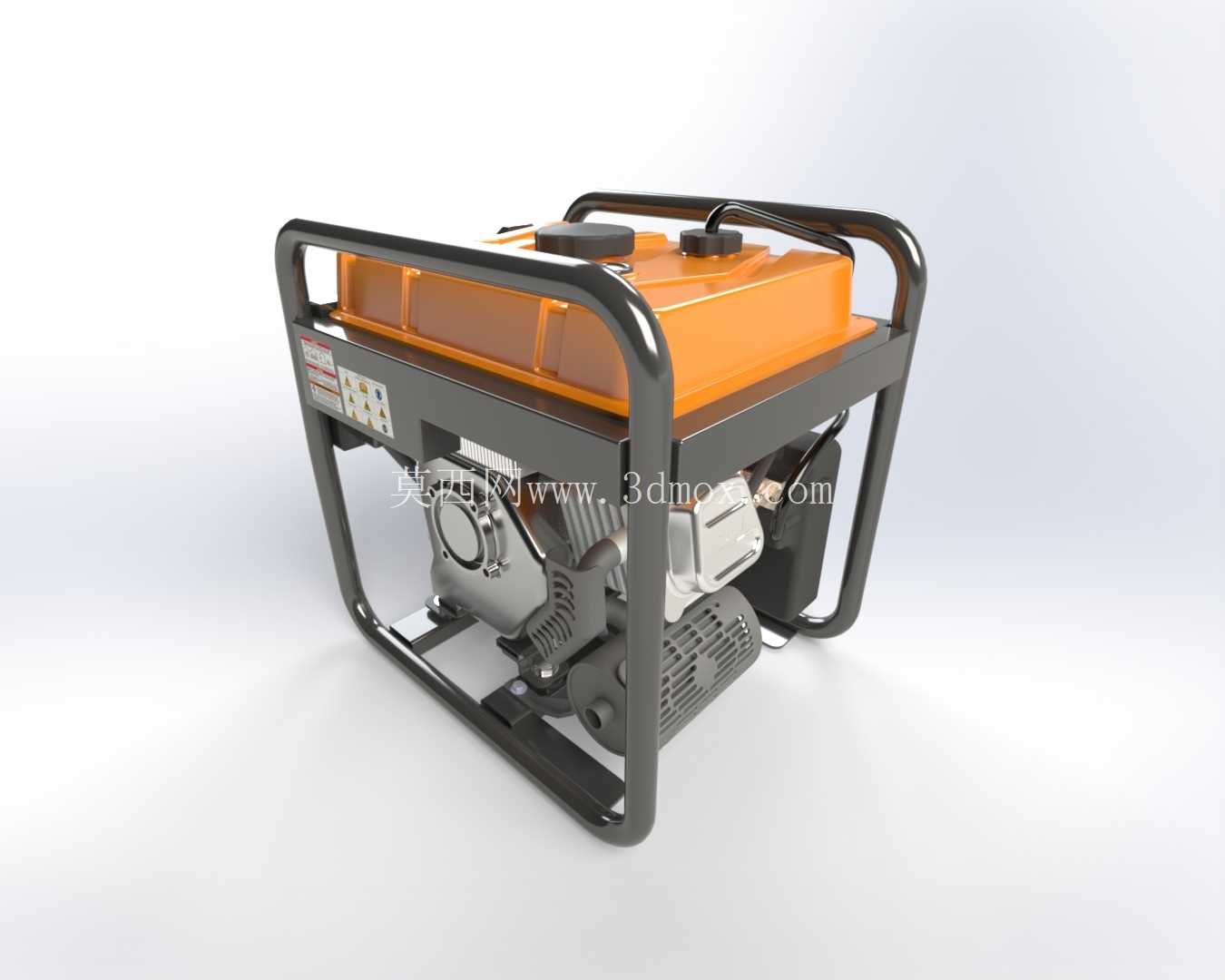

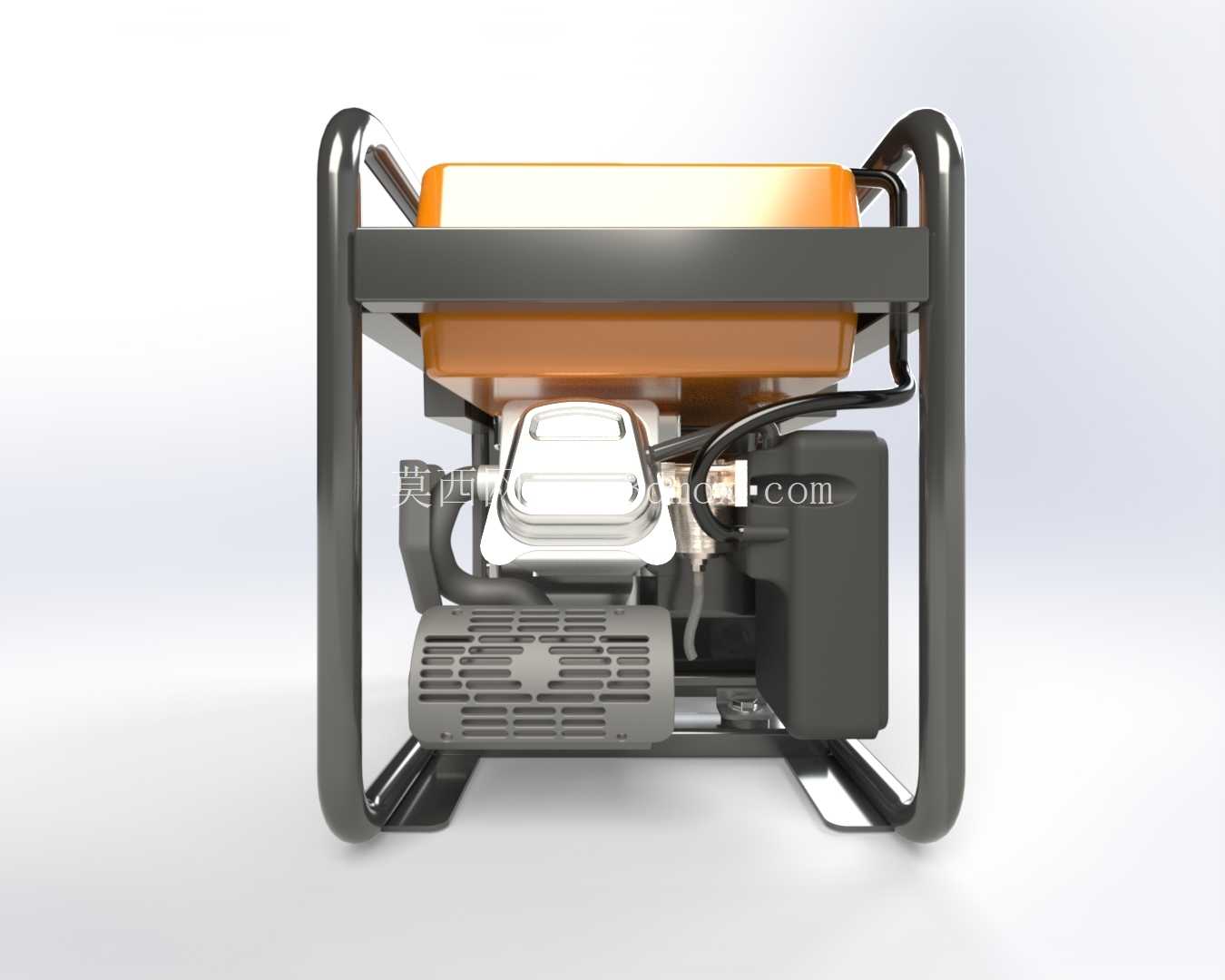

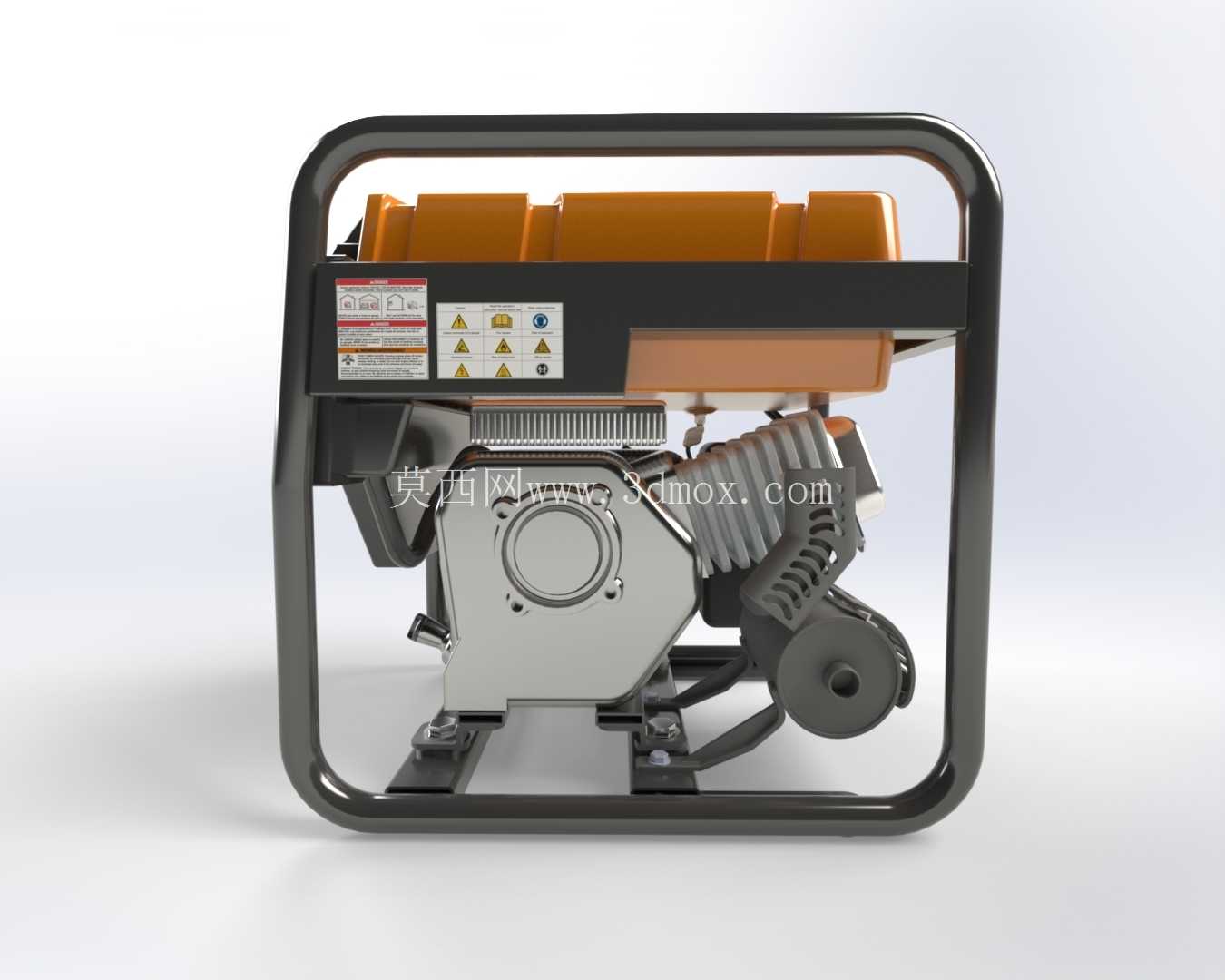

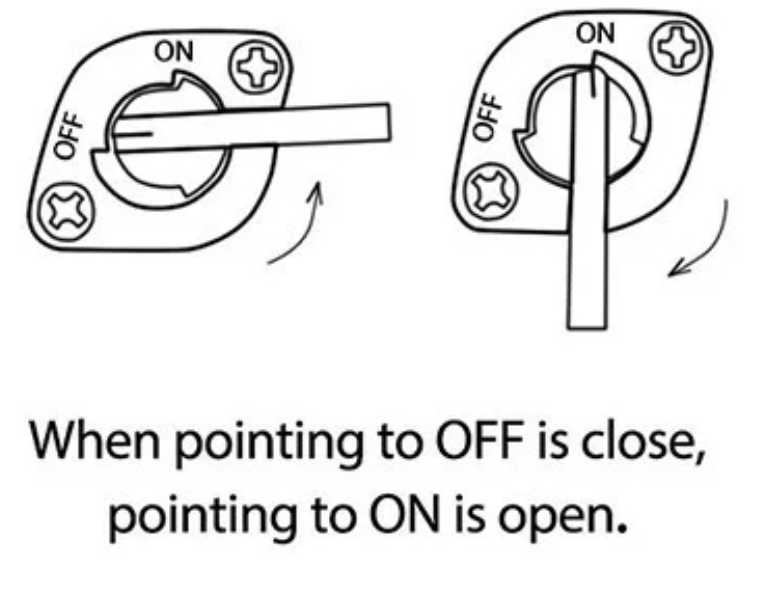

从功能布局来看，机组的动力单元采用风冷内燃机结构，油箱集成在框架上部的动力单元上方，这种高位油箱布局能够依靠重力实现燃油供给，省去额外的燃油泵结构，降低故障概率，油箱的注油口设置在靠近框架外侧的位置，注油时不需要拆解任何外罩部件，加油枪可以直接伸入注油口，日常补加燃油十分便利。内燃机的启动拉盘设置在机组侧部的框架镂空位置，拉盘的操作空间预留充足，操作人员站在机组侧面就可以顺畅拉动拉盘完成启动，不需要俯身探入框架内部操作。内燃机的消音器布置在机组后侧的框架镂空区域，消音器外部设置有金属防烫护网，既避免运行时高温消音器烫伤误触的人员，也能保证消音器周围的空气流通，满足散热需求。

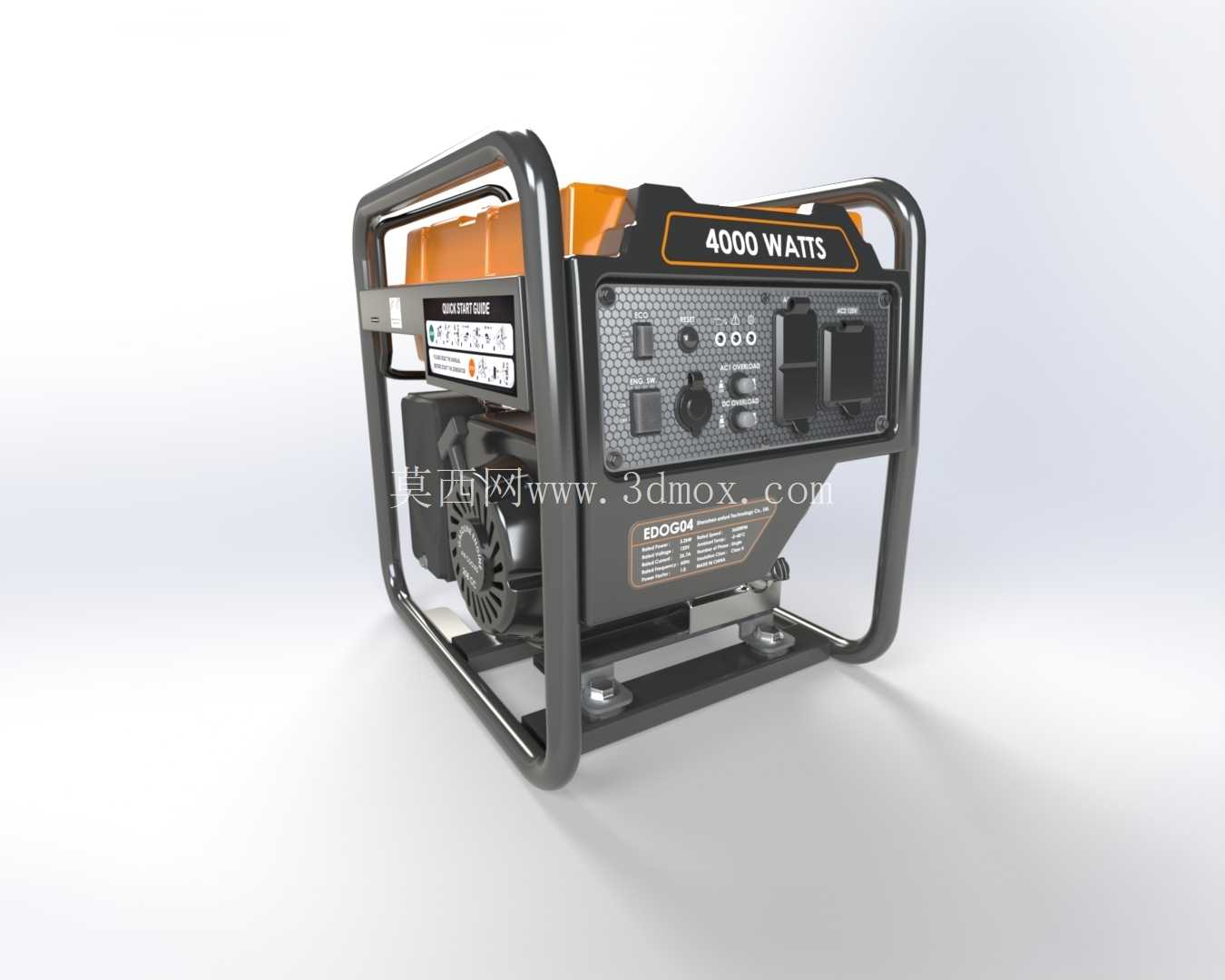

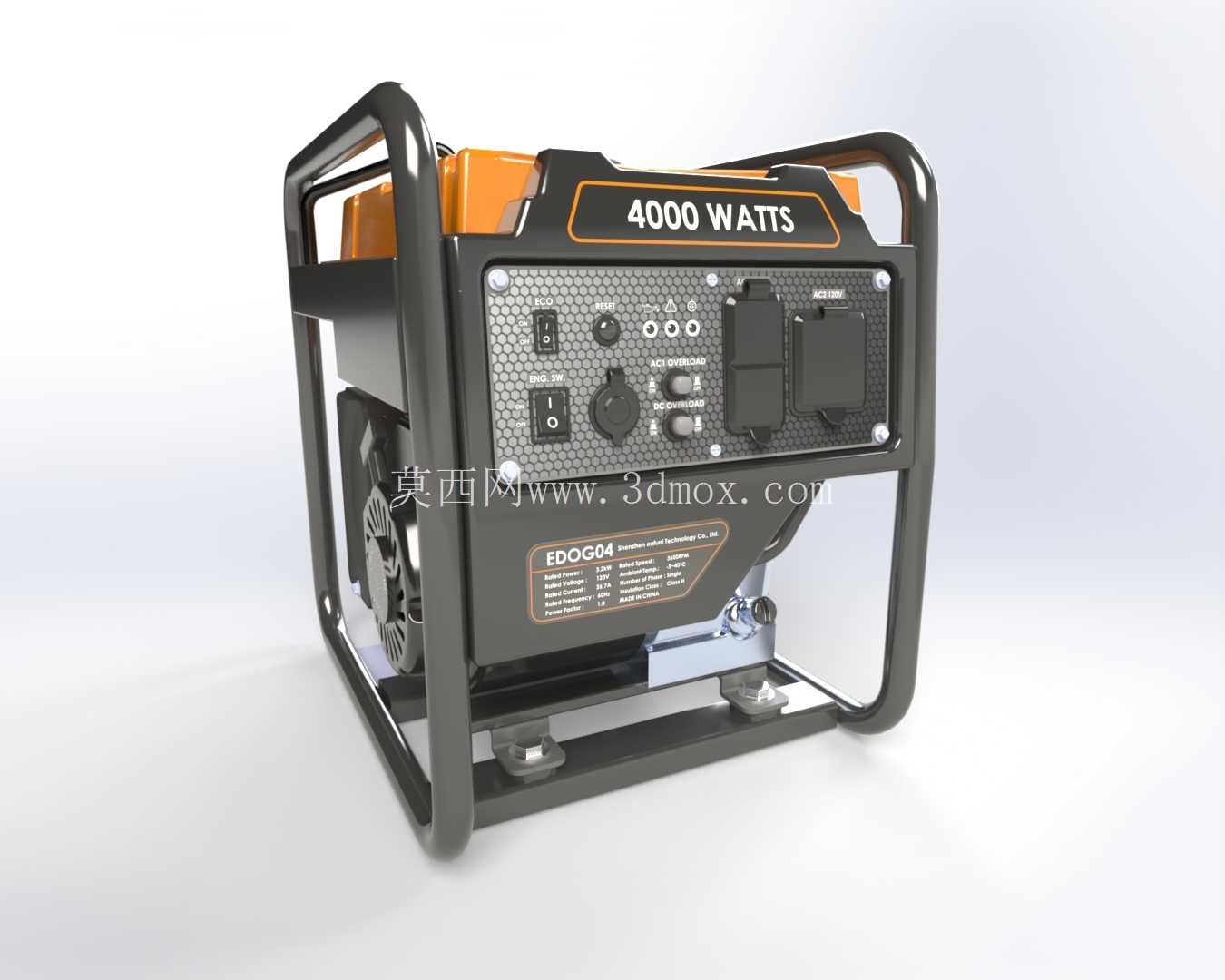

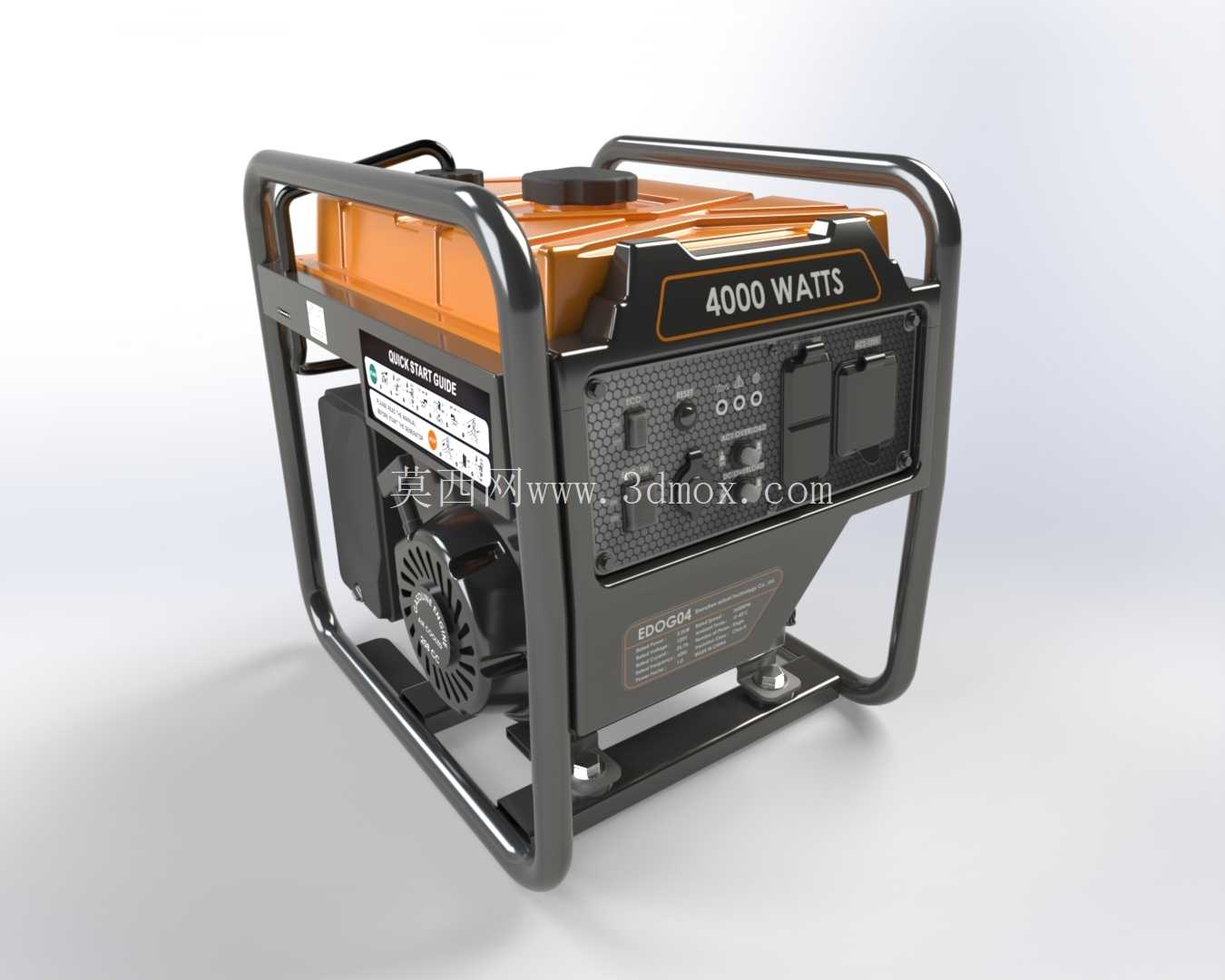

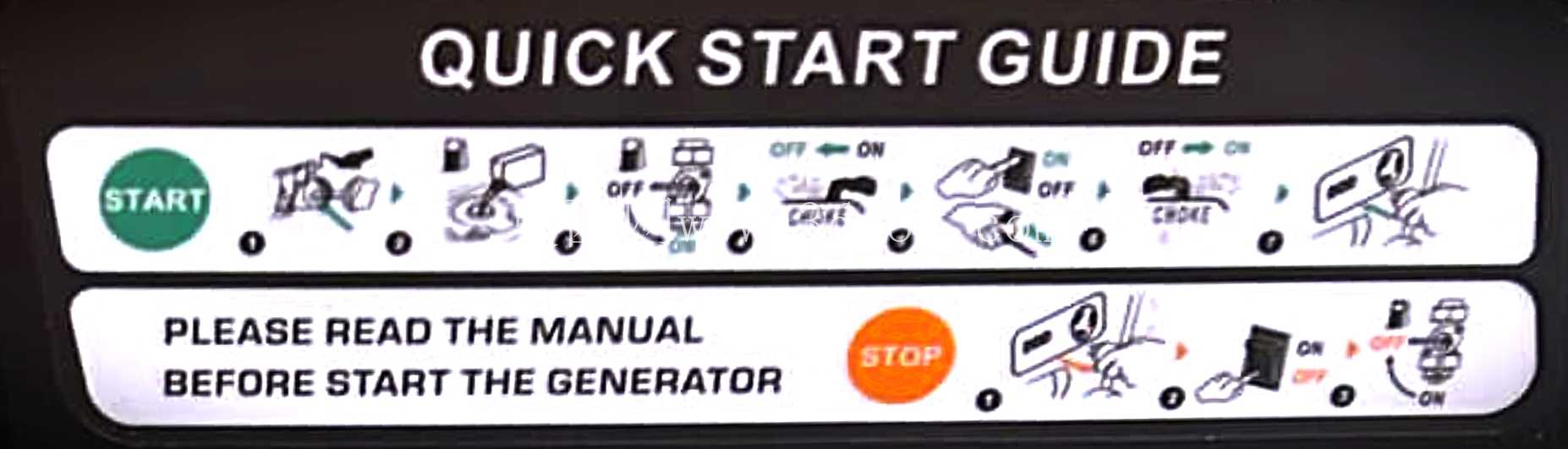

控制面板设置在机组朝向操作人员的正面位置，面板采用冲压成型的金属板材作为基板，表面做防滑纹理处理，所有插座、开关、状态指示灯、电压调节旋钮都按照操作频率排布：最常用的电源输出插座布置在面板右侧的易操作区域，插座带有防水防尘盖，在户外小雨环境或者多尘场景下也能安全使用；电源开关、启动开关布置在面板中部，开关的操作力度设置在适中区间，戴劳保手套也能顺畅操作；状态指示灯、电压显示窗口布置在面板左侧，操作人员站在机组正前方就可以直观看到机组的运行状态，不需要俯身凑近查看。面板与内部线路的连接采用快插式接线端子，后期维护时只需要拆掉面板的四个固定螺丝就可以将面板翻开，排查线路故障十分便利。

从安装边界与尺寸设计来看，整套机组的外轮廓尺寸控制在紧凑区间，框架的宽度小于常规家用轿车的后备箱开口宽度，高度也满足多数SUV后备箱的垂直空间要求，不需要拆卸任何部件就可以直接放入家用车后备箱携带。机组底部的四个减震脚的安装孔位采用通用间距设计，如果用户需要将机组固定在拖车、设备机架等固定基座上，不需要额外打孔制作转接支架，直接通过螺栓就可以完成固定。机组的维护操作空间预留充足，空气滤芯的位置设置在侧部镂空区域，更换滤芯时只需要打开滤芯盖就可以操作，不需要拆解框架；火花塞的位置预留了扳手操作空间，使用通用套筒扳手就可以完成火花塞的检查与更换；机油放油口设置在底梁的镂空位置，放油时可以直接将接油盆放在机组下方，不需要抬高机组就可以完成机油更换操作。

从结构可靠性设计来看，框架的所有焊接位置都做了满焊处理，焊接后打磨掉焊渣做喷塑防锈处理，能够适应户外潮湿、多尘的使用环境，避免框架过早锈蚀。机组内部的所有线束都通过线卡固定在框架内侧的走线位置，线束与运动部件、高温部件之间都预留了足够的安全间隙，避免长期运行过程中线束被磨破或者烤坏引发故障。发电单元与动力单元的连接采用同轴直连结构，省去了皮带传动等中间传动部件，既减少了传动过程中的功率损耗，也降低了后期维护更换传动件的成本，整套结构没有多余的装饰性外罩，所有部件都裸露在框架内部，运行时空气可以直接流过动力单元与发电单元的散热表面，散热效率远高于封闭式机组，能够支持长时间连续运行，不会因为散热不足导致功率下降或者部件损坏。
