排阻式THT通孔插装电阻元件结构

这类多引脚并排的通孔插装电阻，是电路板直插装配场景里十分常见的被动元件，和单颗直插电阻相比，它把多颗同参数电阻整合在同一个封装体内，在数字电路上拉、信号限流、阻抗匹配这类需要多组同规格电阻的电路场景里，能大幅减少PCB板上的元件占位数量，降低装配环节的插件工作量，也能让板面布线更规整，减少零散元件带来的布线冗余。

从实际使用的场景来看，这类元件常出现在工控板卡、老式消费电子主板、汽车电控单元的直插电路区段，尤其是在需要统一阻抗参数的并行信号线路上，单颗排阻就能替代4到8颗独立电阻，在波峰焊工序里，整排引脚一次性过炉，焊接一致性比零散插件更好，也能减少因为单颗电阻虚焊带来的排查工作量。做结构设计的时候要注意，这类元件的引脚间距是标准2.54mm，和通用排针、IC座的孔位间距完全匹配，PCB开孔的时候要对应引脚直径做0.8-1.0mm的金属化孔，孔位公差控制在±0.05mm以内，避免插件时引脚弯折或者插装不到位。

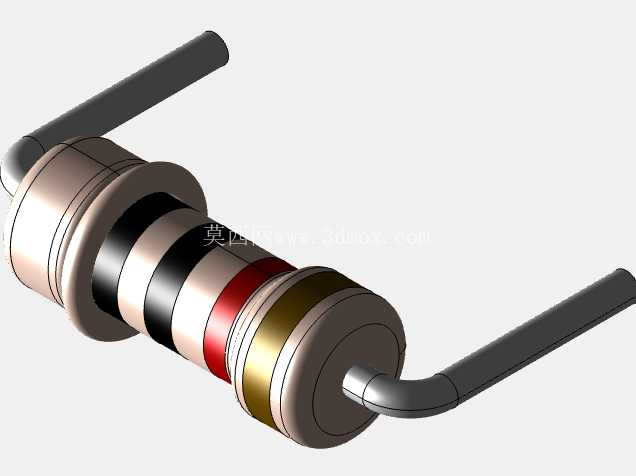

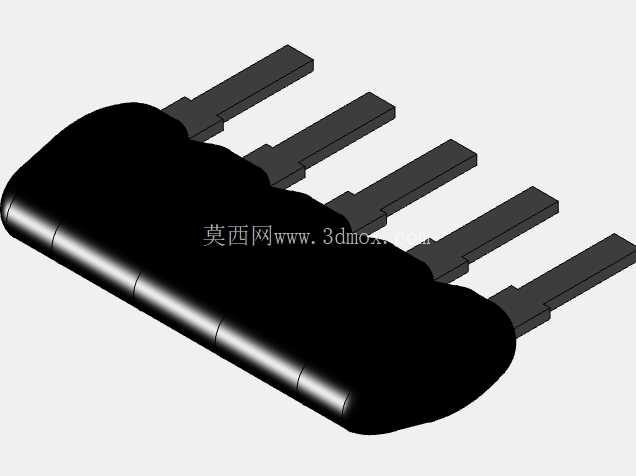

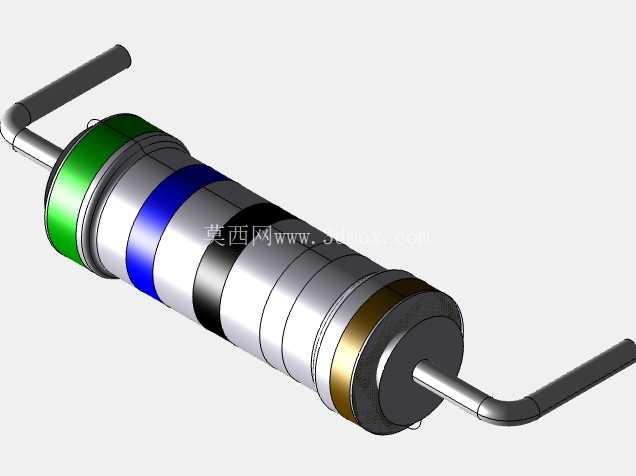

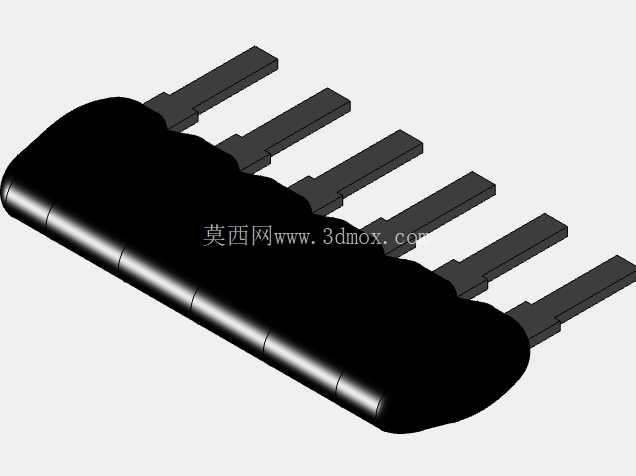

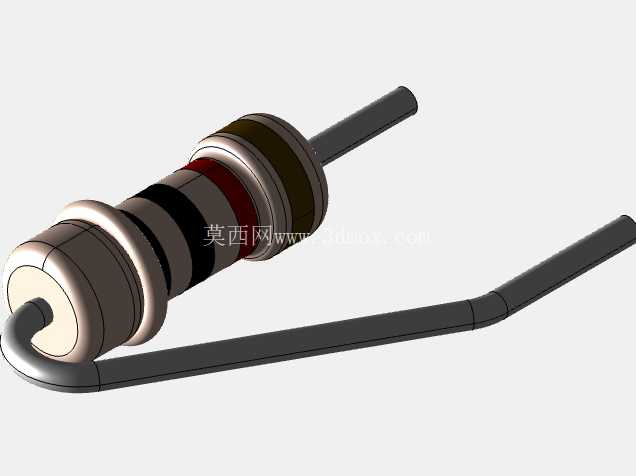

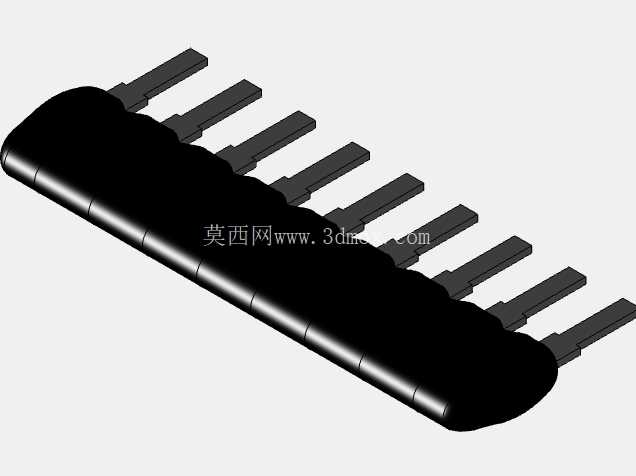

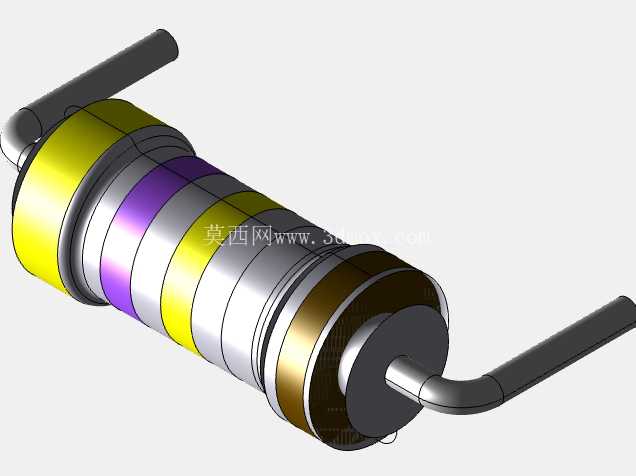

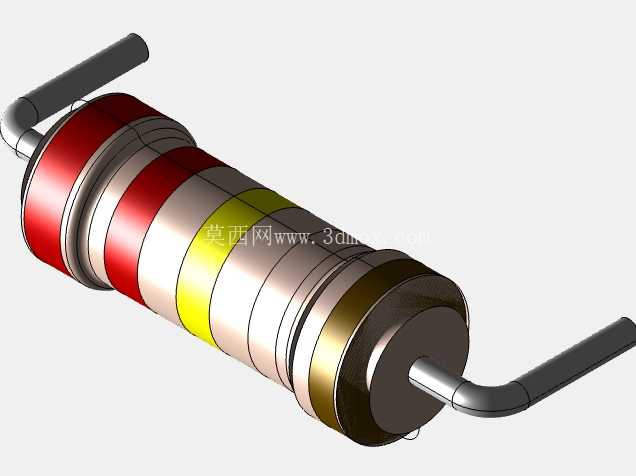

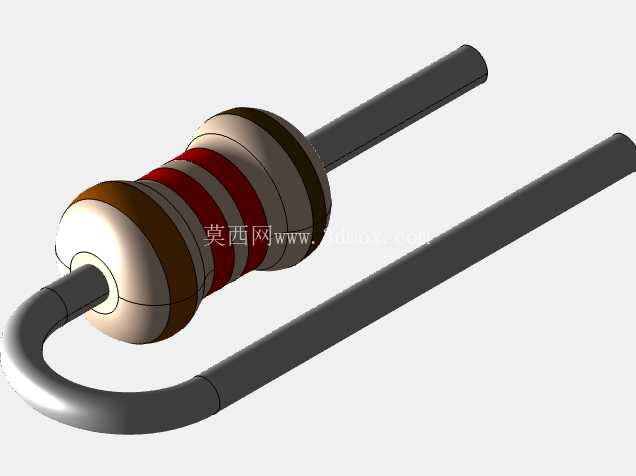

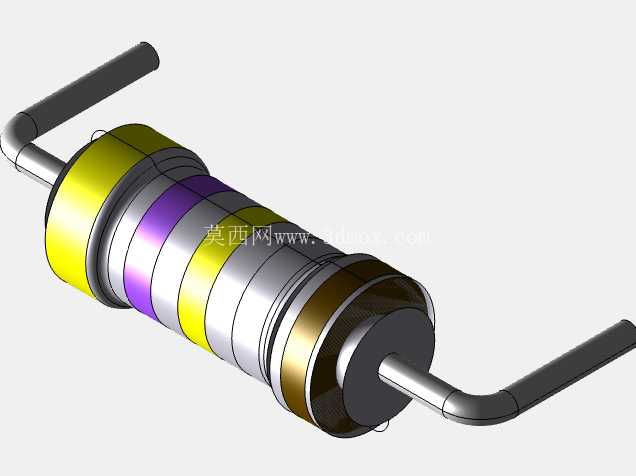

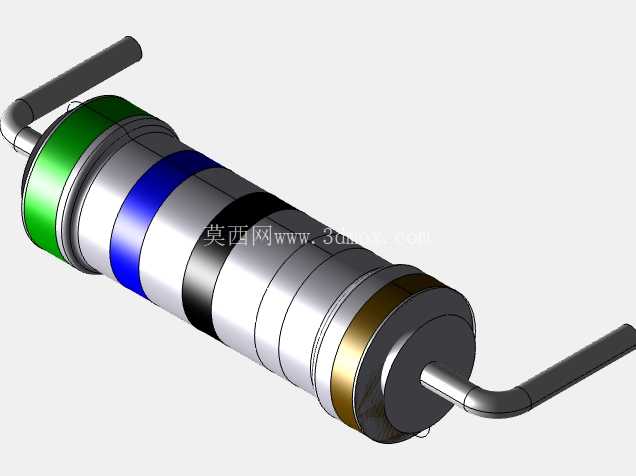

元件本体的外形是长条形圆角塑封结构，本体宽度和高度都做了标准化约束，安装后本体距离板面的高度大概在3-5mm，不会和相邻的低矮元件产生空间干涉，引脚是平直的镀锡铜引脚，伸出本体的长度统一，剪脚工序里预留2-3mm的过板长度就可以满足焊接要求，不需要额外做引脚成型。设计三维模型的时候，特意还原了本体表面的分段塑封纹理，每一段对应内部一颗独立电阻，引脚的位置度和实际元件完全一致，导入PCB装配环境做干涉检查的时候，能准确模拟元件和周边接插件、电容、散热片的空间距离，避免实际生产时出现元件装不下的问题。

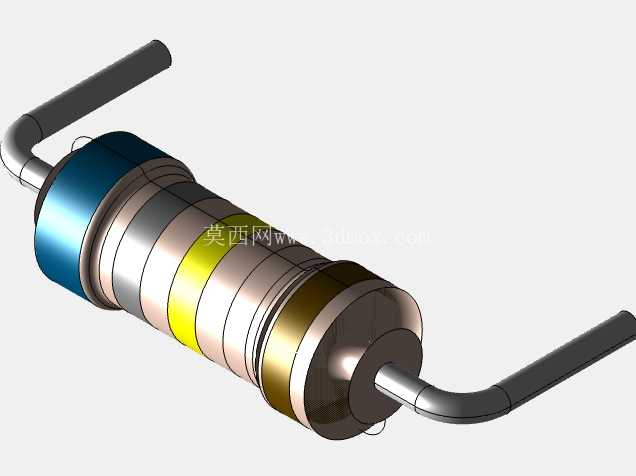

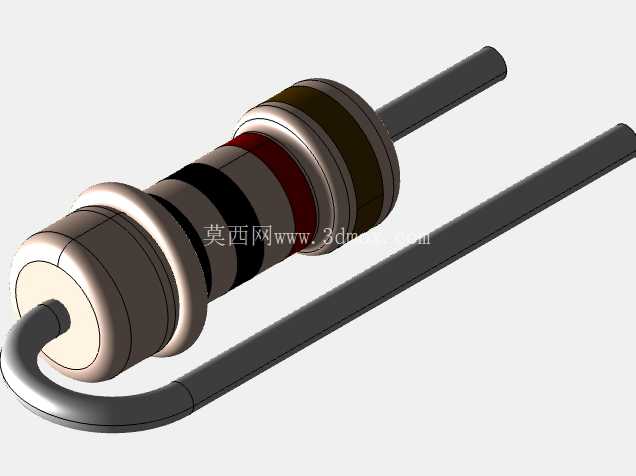

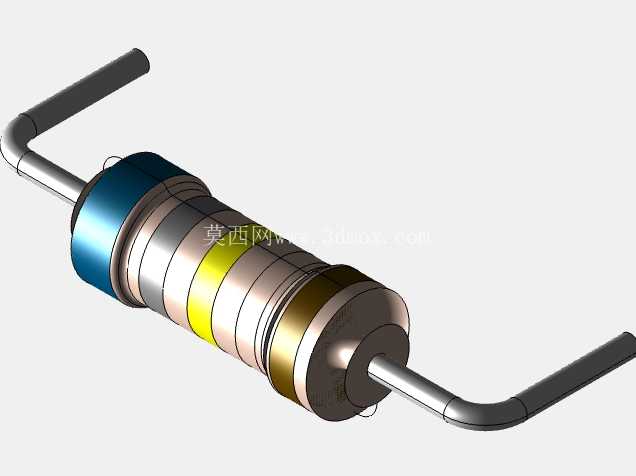

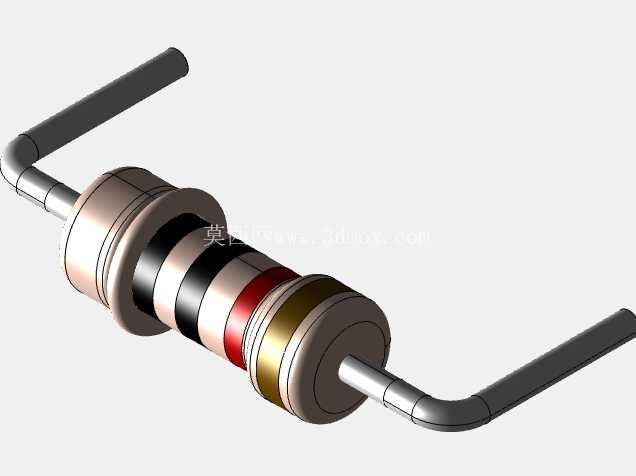

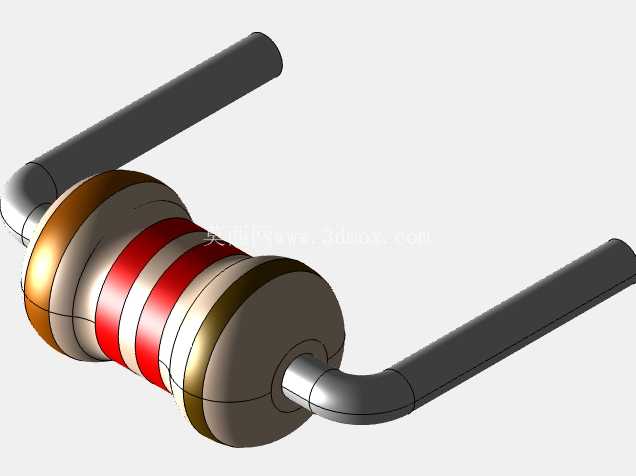

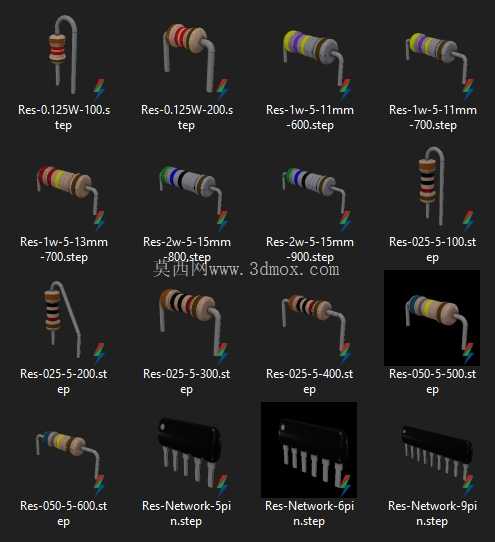

从功能特性来说，这类排阻覆盖了常用的功率档位，从0.125W到1W的规格都能对应同尺寸封装的不同参数型号，在做电路布局的时候，只要引脚间距和本体尺寸匹配，不同阻值的同封装排阻都能兼容同一个PCB焊盘设计，不用因为阻值调整重新改板，这也是直插排阻在多品种小批量的电控设备里一直被沿用的原因。和贴片排阻相比，THT封装的排阻机械强度更高，抗振动性能更好，在车载、工业设备这类有振动工况的场景里，焊点不容易因为长期振动出现开裂，可靠性比同规格贴片元件更有优势。

建模的时候特意做了本体的圆角过渡处理，没有生硬的直角棱边，和实际塑封元件的外观一致，引脚的厚度、宽度都按照实际物料的尺寸做了还原，不是简化的方块结构，在做整机结构的数字孪生装配、装配工艺模拟的时候，能准确呈现插件时的引脚导入角度，方便工艺人员编排插件顺序，评估工装夹具的让位空间。很多新手建模的时候容易忽略引脚和本体连接位置的过渡结构，导致模型导入装配后，和PCB丝印框的位置出现偏差，这个模型里特意把引脚根部的塑封包裹段做了准确还原，和实际物料的安装边界完全对齐，做DFM检查的时候不会出现误判干涉的情况。

在实际选型替换的时候，只要确认引脚数量、引脚间距、本体长度三个核心尺寸一致，不同厂商的同规格排阻都能直接替换，不用调整PCB设计，这个模型的尺寸基准完全按照行业通用的封装规范制作，不管是做电路方案的结构验证，还是做教学演示的元件模型，都能直接复用，不需要再调整尺寸参数。做装配模拟的时候还要注意，这类元件是有极性的，本体上的标记点对应第一引脚，建模的时候也还原了引脚排列的顺序标识位置，避免装配时插反方向导致电路功能异常。
