2.5A直流电机调速控制模块结构设计

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1202802
  • 2.5A直流电机调速控制模块结构设计
  • 2.5A直流电机调速控制模块结构设计

这款2.5A规格的电机调速控制模块,是小型直流驱动系统里的常用执行部件,日常在桌面小型传送带、微型台钻调速、DIY小车动力调节、小型风扇转速控制这类场景里出镜率极高,很多做小型自动化改造、教学实验装置搭建的工程师,都会优先选这类集成度高的模块做动力控制核心。从实际使用的角度看,它的核心功能是通过前端的电位器旋转,改变输出到电机端的电压占空比,实现0到额定输入电压区间内的转速连续调节,2.5A的持续输出电流刚好匹配多数12V/24V低压小型直流电机的负载需求,不会因为电流冗余不足导致模块过热烧毁,也不会因为冗余过大造成成本浪费。

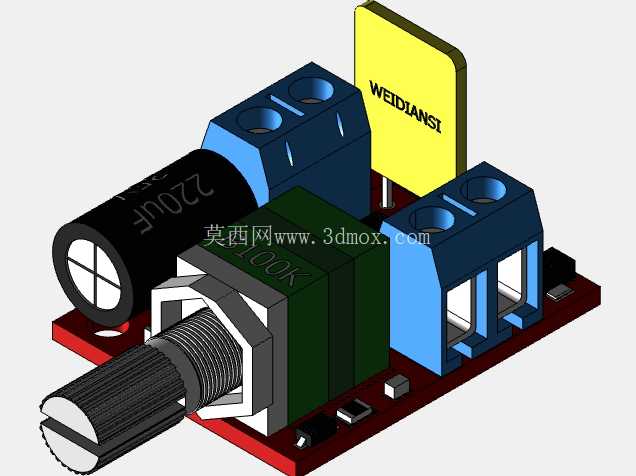

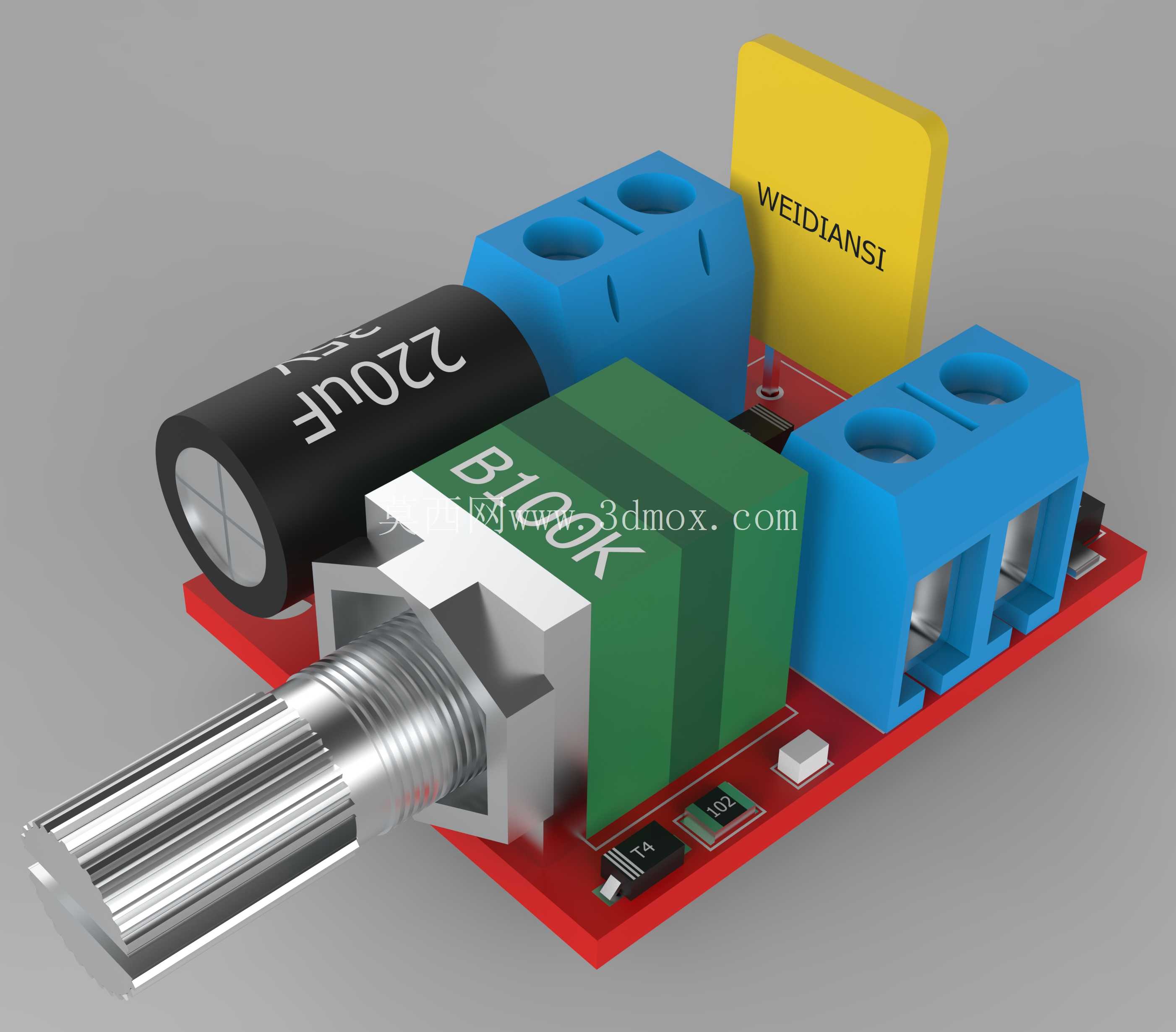

设计上首先考虑的是安装与接线的便捷性,模块采用红色PCB作为载体,所有元件都布局在单面,背面没有突出元件,安装时可以直接贴装在设备的绝缘安装板上,不需要额外预留背面的元件避让空间。两侧的蓝色螺丝式接线端子分别对应电源输入和电机输出,接线时不需要焊接,直接剥线后拧紧端子螺丝就能完成接线,现场调试或者后期维护更换的时候,拆接线效率比焊接式的高很多,也不容易出现虚焊导致的接触不良问题。前端突出的带螺纹电位器轴,是专门为面板安装设计的,安装时只需要在设备面板上开对应直径的圆孔,把电位器轴穿过面板,用配套的螺母锁紧就能把模块固定在面板内侧,旋钮直接露在面板外侧,操作人员不需要打开设备外壳就能直接调节转速,操作路径非常短。

元件布局上也做了很务实的考量,大体积的220uF电解电容布置在输入端子旁边,输入端的滤波电容就近放置,可以最大程度吸收电源进线的纹波,避免电机启停或者调速时的电压波动反串到供电端,影响同回路里其他敏感电子元件的正常工作。绿色的功率电感布置在电位器和输出端子之间,和旁边的黄色WEIDIANSI品牌功率元件配合,构成核心的DC-DC调压回路,电感的位置远离输入电容和接线端子,避免大电流走线和信号走线交叉干扰,也给电感预留了足够的散热空间,长时间满负载运行的时候,电感的热量不会直接传导到周边的电解电容上,能延长电容的使用寿命。PCB板上还预留了 tiny的贴片指示灯位置,焊接后可以直观显示模块是否通电,调试的时候不用万用表测量就能快速判断供电是否正常。

安装边界方面,模块整体的长宽尺寸控制得非常紧凑,不含电位器轴的本体长度和宽度都在5cm以内,电位器轴向外突出的长度大概1.5cm,安装时只需要在面板内侧预留6cm见方、2cm深度的空间就能完全容纳,不需要给模块预留太大的安装仓位,在空间紧张的小型设备里也能轻松布置。接线端子的进线方向是垂直于PCB板向上,接线完成后导线是从模块上方引出,不会和安装面板产生干涉,布线的时候可以顺着设备侧壁走线,整体走线非常规整。电位器采用的是标准B100K线性电位器,后期如果电位器磨损出现接触不良,直接采购同规格的电位器更换即可,不需要更换整个模块,维护成本很低。

从实际选型的角度看,这类模块的设计没有多余的花哨功能,所有布局都是围绕可靠接线、方便安装、稳定散热这几个核心需求展开,没有为了压缩体积把元件挤在一起,也没有过度放大尺寸浪费安装空间,元件之间的间距刚好满足生产焊接的工艺要求,也给后期维修更换元件预留了操作空间。比如贴片的二极管、电阻元件都布置在PCB板的边缘位置,远离大体积的发热元件,长时间工作的时候不会因为高温导致贴片元件脱焊。输出端的接线端子和功率元件的距离很近,大电流的走线长度被压到最短,能减少走线本身的电阻损耗,也能降低大电流走线产生的电磁干扰,对周边的弱电信号影响更小。

在实际设备集成的时候,这个模块不需要额外加散热片,2.5A负载下自身的发热通过PCB板的铜箔就能自然散出,除非是在密闭高温的环境里使用,才需要额外给功率元件加小型散热片,常规开放环境下连续运行的稳定性足够。模块的输入电压范围覆盖常用的低压直流区间,不管是用开关电源供电还是电池供电,都能稳定工作,适配的场景非常广,从学生的电子设计竞赛作品,到工业现场的小型辅助设备动力改造,都能看到这类调速模块的应用,它的结构设计思路完全是从一线使用的实际痛点出发,没有冗余设计,每一处布局都对应实际使用中的一个需求点。
