14寸车载液晶显示模组结构设计

　　这套14英寸液晶显示模组的三维结构，是围绕车载中控、工业人机界面以及小型嵌入式控制终端的实际装机需求展开的。整机采用窄长矩形屏体布局，正面有效显示区域占据绝大部分可视面，四周保留均匀的黑边遮光边界，既能够遮挡液晶边缘的非显示区，也为前框贴合、泡棉压缩和防尘密封留出工艺空间。屏体背部不是简单的平板结构，而是布置了金属背板、侧边加强筋、端部卡扣以及局部凸台，用于承担液晶玻璃、背光组件和驱动电路板的支撑任务。

　　从设备用途看，这类显示模组主要承担状态参数显示、菜单交互、报警提示和简单图形界面输出。在工业控制柜中，它可以嵌入操作面板，用来呈现设备运行节拍、温度、压力、计数和故障代码；在车载或移动装备上，它可以作为中控显示单元，配合外围按键或触控层完成信息读取；在实验仪器、检测台架和小型自动化设备中，它也适合作为独立显示窗口，替代传统数码管，提供更丰富的字符和图形显示能力。

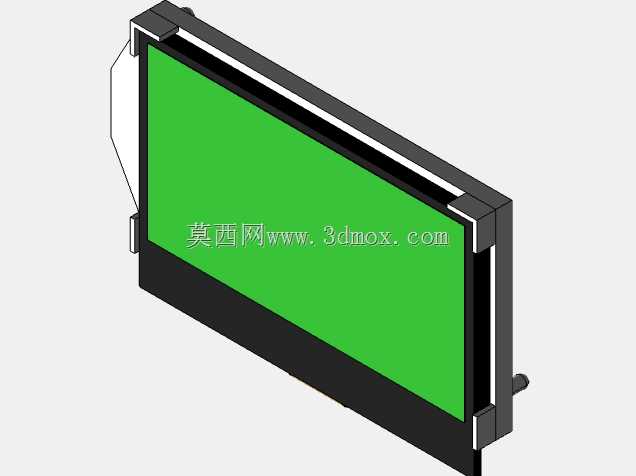

　　结构设计上，模型重点表达了显示屏的装配边界。液晶玻璃与背光部分位于前部，外侧由黑色框架夹持，框架四角和长边设置了限位结构，能够在装配时控制玻璃的位置，避免侧向挤压直接作用在脆弱的玻璃边缘。背部金属或塑料支撑件沿屏体长边延伸，形成较高的抗弯截面，这对于大长宽比的液晶屏很关键：如果仅靠薄背板固定，运输振动和螺钉锁紧时容易产生翘曲，进而引起显示不均或边角漏光。侧边的凸起卡扣与端部定位柱，对应前壳、后壳或安装支架的配合位置，建模时可以直接用来检查干涉情况。

　　安装边界方面，屏体左右两端保留了较明显的固定耳和支架区域，适合通过螺钉、卡扣或压条进行固定。底部一侧伸出的细小连接部位对应排线或接口避让区，结构工程师在布置主板时，需要在此处预留FPC弯折半径和连接器插拔空间，不能让后壳筋位直接压在线束上。屏体厚度方向由前面板、液晶层、背光层和后盖叠加形成，模型中各层之间的台阶关系清晰，可用于评估泡棉厚度、双面胶宽度以及外壳止口高度。

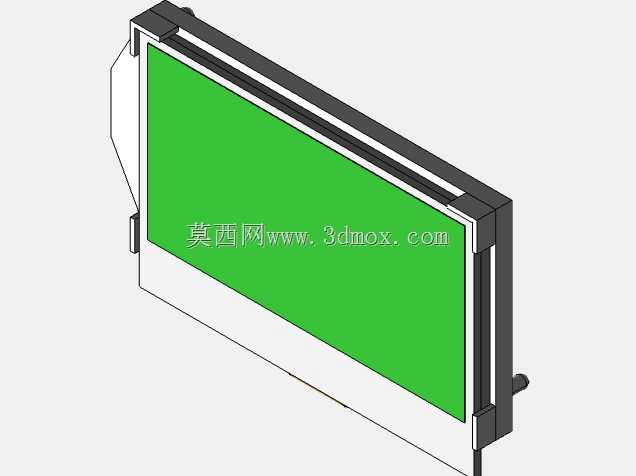

　　在细节处理上，显示面采用绿色示意面表达有效可视区域，便于在总装中快速识别屏幕朝向和开窗范围。黑色外框与白色背部支撑件形成明显的材质分区，前框侧重遮光和外观，背部支撑件侧重刚性和固定。端部支架的折线轮廓并非装饰造型，而是为了在有限空间内避让壳体圆角、连接器和螺丝柱，同时给模组提供侧向定位。对于需要做面板开孔的设计者来说，外轮廓、固定孔位、背部最高凸点和排线出口都是必须校核的尺寸边界。

　　实际选型时，这类模组不能只关注屏幕对角线尺寸。面板开窗要小于显示黑边外缘，防止从正面看到内部结构；背部要预留散热和走线空间，尤其是驱动芯片集中的区域，不能与密封泡棉或金属壳紧贴形成应力点；固定螺钉的锁紧顺序也应对称进行，避免局部压紧导致玻璃扭曲。若设备处于振动较强的场景，侧边卡扣之外还应增加弹性压块或橡胶垫，将刚性约束转化为带缓冲的夹持。

　　该三维模型把屏幕本体、外框、背部支架、端部固定结构和接口避让位置完整呈现出来，适合在产品概念设计、面板开孔校核、安装支架设计以及装配干涉检查中使用。通过它可以直观判断显示屏与外壳、主板、线束和按键板之间的空间关系，减少仅凭二维尺寸图估算带来的装配风险。
