大功率可调DC-DC降压转换模块结构设计

项目分类:变压器/电感器 发布时间:2026-07-29 ID:1202876
  • 大功率可调DC-DC降压转换模块结构设计

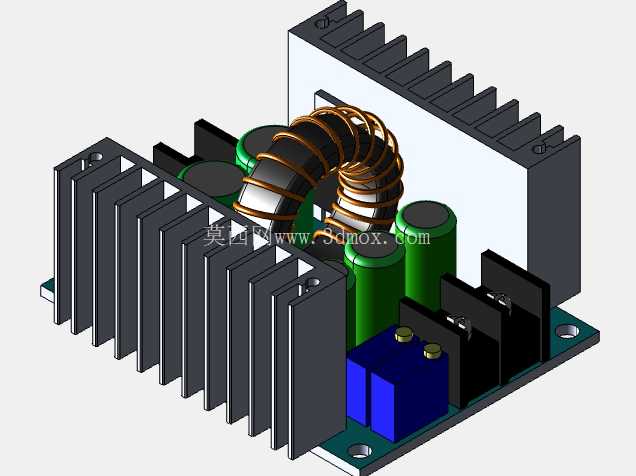

在车载电子改装、工业低压配电、小型储能系统搭建这类场景里,经常会遇到输入输出电压不匹配的问题——比如车载电瓶标称12V但启动瞬间电压波动、光伏板输出电压随光照大幅变化,都需要稳定的电压转换装置来给后端负载供电,这款非隔离型降压转换模块就是针对这类中大功率直流供电场景设计的。从实际使用需求出发,这类模块首先要解决的是大电流工况下的散热问题,你能看到模型里两侧都布置了密集的铝制散热鳍片,覆盖了功率开关管与续流元件的安装区域,鳍片的间距、高度都经过热仿真校核,自然对流条件下就能满足额定15A持续输出的散热需求,不需要额外加装风扇,避免了风扇带来的噪音与寿命短板,适合安装在密闭的设备舱或者车载电控箱内部。模块的核心功能是支持恒压、恒流两种输出模式切换,恒压模式下会先将输出电压抬升到设定值,当后端负载电流超过设定阈值后自动切换为恒流模式,这种设计特别适合给锂电池组充电、驱动大功率LED阵列这类需要限流的场景,不会因为负载短路或者过流造成功率器件烧毁。输入侧没有设置反接保护的极性要求,实际接线时不用刻意区分正负极,降低了现场施工的出错概率,不过要注意输入输出之间必须保留至少3V的压差,否则内部开关管无法进入正常的斩波工作状态,会出现输出电压不稳、纹波超标的问题。从结构布局来看,模块采用单层PCB板设计,大电流走线路径做了加宽铺锡处理,功率电感采用磁环绕线结构,相比贴片功率电感能承受更大的饱和电流,绕线的排布也做了错位处理,降低了大电流下的邻近效应损耗;输入输出端的电解电容采用高低搭配的布置方式,大容量电解负责滤除低频纹波,小容量瓷片电容负责滤除高频开关噪声,最终输出纹波可以控制在50mV以内,能满足大多数对电源纹波敏感的数字电路、传感器模块供电需求。安装边界上,模块的散热鳍片高度统一,PCB四个角预留了标准的安装固定孔,孔位间距适配常见的导轨安装支架尺寸,既可以用螺丝直接固定在设备金属壳体上辅助散热,也可以搭配卡扣安装在标准DIN导轨上,方便在成套配电柜里批量布置。输入输出接线端采用大电流螺丝端子,能适配12AWG以上的粗线径导线,避免大电流下接线端子发热氧化;电位器调节旋钮布置在模块侧边,调试时不用拆开设备外壳就能用螺丝刀调整输出电压、电流参数,现场调试的便利性很高。实际选型时要注意,这款模块的输入电压覆盖6V到40V区间,输出电压可以在1.2V到36V之间连续调节,最大输出电流可以短时间达到20A,但持续工作时建议将输出电流控制在15A以内,同时要保证安装位置有足够的空气流通空间,如果是长期满负载运行,也可以在散热鳍片上加装导热贴贴附在设备金属外壳上,进一步降低器件工作结温,延长模块整体使用寿命。不同于小功率降压模块的贴片化设计,这款模块所有功率器件都做了独立的散热路径设计,磁环电感的固定位置做了点胶加固,能承受车载场景下的持续振动,不会因为长期颠簸出现电感引脚脱焊、电容移位的问题,适合在移动设备、户外工控装置这类工况相对恶劣的场景下使用。
