0.28英寸迷你数显电压表结构设计

这款迷你数显电压检测模块，核心测量量程覆盖2.5V到30V直流电压区间，在低压电控系统、小型电子设备调试、车载改装电路、DIY电子制作、小型储能装置电压监测等场景中都有极高的适配性。不同于常规体积的台式或手持电压表，这款模块采用一体化集成设计，将测量电路、显示单元、稳压电路全部整合在一块带安装耳的PCB基板上，整体结构紧凑，不需要额外搭配外围采样电路即可直接投入使用，对于空间受限的嵌入式安装场景十分友好。

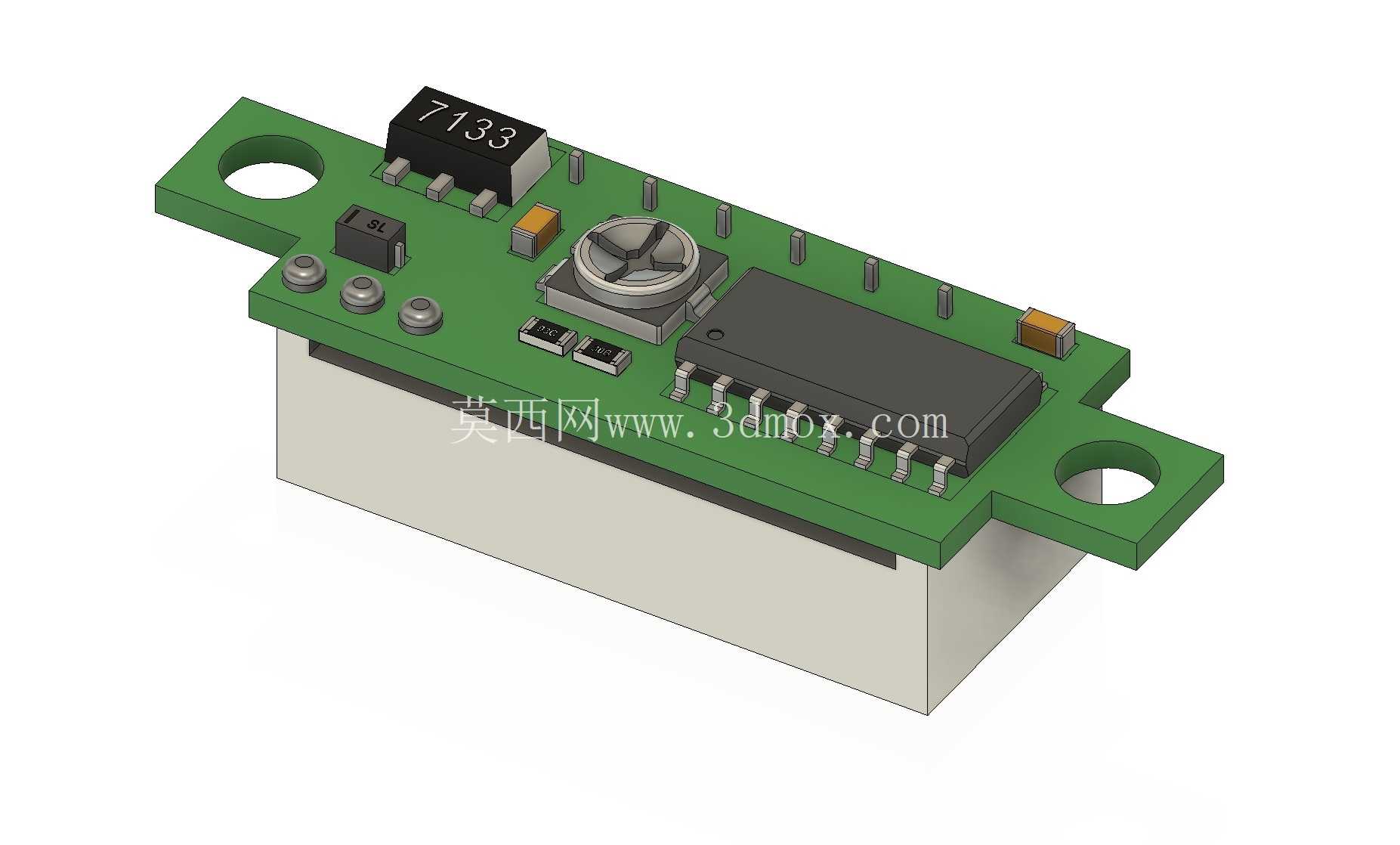

从结构设计层面来看，PCB板两端预留的带通孔安装耳是整个结构的安装基准，通孔尺寸适配M2到M2.5规格的固定螺丝，安装时可以直接通过螺丝将模块固定在设备壳体的预留安装柱上，不需要额外设计固定支架，两个安装耳的中心距经过标准化匹配，能够兼容多数小型电控盒、车载改装面板、DIY电子装置的通用安装孔位，降低了配套结构的设计成本。PCB板下方的白色壳体是模块的绝缘支撑底座，一方面将PCB板与安装面之间留出足够的安全爬电距离，避免板底焊点与金属安装面接触造成短路，另一方面也对板载的贴片元件形成物理防护，减少安装过程中磕碰造成元件虚焊、脱落的风险。

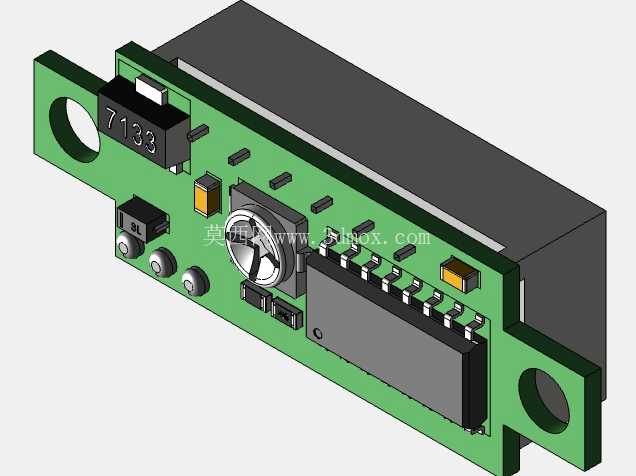

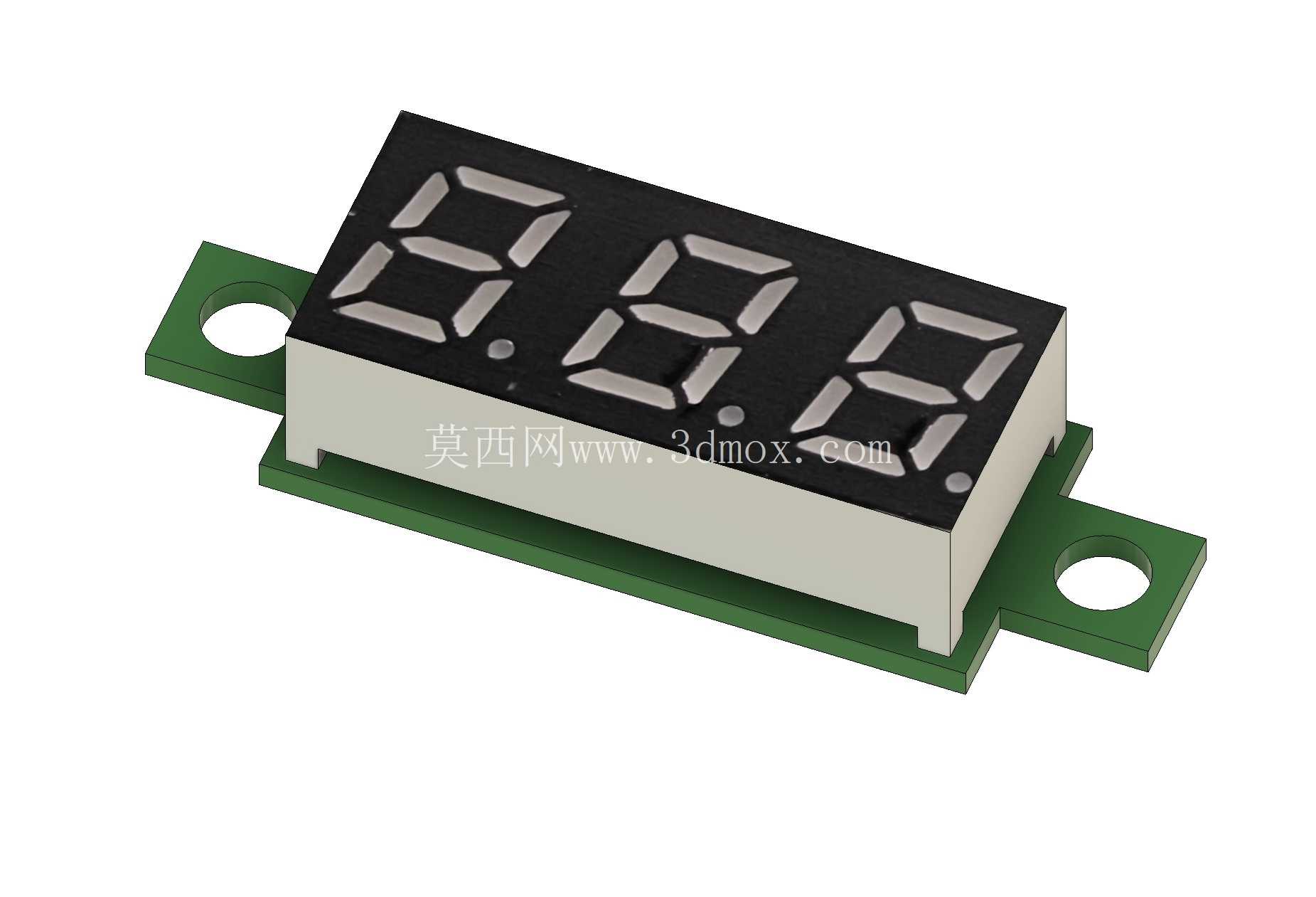

板载元件的布局完全遵循低压测量电路的抗干扰设计逻辑，输入端的稳压芯片布置在PCB板的最外侧，靠近供电输入走线的位置，能够第一时间对输入电压进行稳压处理，避免后端测量芯片和显示单元受到电压波动的冲击；核心测量主控芯片布置在PCB板的中心位置，周边预留了足够的铺铜区域做散热处理，长时间连续工作时芯片产生的热量可以通过铺铜快速扩散到整个PCB板，避免局部热量累积造成测量精度漂移；七段LED数码管布置在PCB板靠近前端的位置，安装后数码管的显示面刚好与设备面板的显示窗口对齐，不需要额外增加导光结构即可清晰读取数值；板载的可调电位器布置在数码管旁侧，生产校准阶段可以通过调整电位器修正测量误差，校准完成后可以点胶固定电位器旋钮，避免使用过程中震动造成参数偏移。

在实际选型使用时，需要注意模块的安装边界尺寸，整体厚度方向包含下方绝缘底座和板上最高元件的总高度控制在极低范围内，即使是厚度仅10mm左右的超薄电控壳体也能顺利容纳；走线方向上，模块的输入接线端预留了焊盘位置，可以根据实际安装方向选择从PCB板侧方或者下方走线，适配不同的壳体走线开孔位置。不同于需要外接分流器或者分压电路的大电压测量模块，这款模块针对2.5V-30V的常用低压区间做了电路优化，直接并联在被测电路两端即可完成电压采集，接线逻辑简单，即使是没有丰富电路调试经验的结构设计人员，也能快速完成模块的集成安装。

从结构可靠性角度来看，所有板载元件均采用贴片工艺焊接，相比直插元件拥有更好的抗震动性能，在车载、移动便携设备这类存在持续震动的使用场景中，不会出现元件引脚震断、接触不良的问题；PCB板采用FR-4玻纤基材，厚度1.6mm，具备足够的结构强度，安装时拧紧固定螺丝不会造成PCB板弯折变形；两端的安装耳位置做了加宽处理，螺丝紧固时的压力可以均匀分散到板体上，不会造成安装孔附近的铜箔脱落。显示部分采用七段LED数码管，相比液晶显示拥有更好的低温工作性能，在零下十度左右的低温环境下依然能够正常显示数值，不会出现液晶响应迟缓、显示缺划的问题，适合户外小型设备、车载外置装置这类工作环境温度波动较大的场景使用。

在做配套结构设计时，面板显示窗口的尺寸只需要略大于数码管的显示区域即可，窗口边缘可以做轻微的遮光倒角，避免外部光线直射数码管造成显示对比度下降；模块与面板之间不需要额外加密封胶圈，依靠PCB板与壳体内壁的贴合即可满足常规IP等级的防护需求，如果应用在多尘、潮湿的场景，可以在数码管位置贴一层透明PET保护膜，既不影响数值读取，也能阻挡灰尘、水汽侵入板载电路。
