伊顿DRQ127型SMD贴片电感结构设计

项目分类:变压器/电感器 发布时间:2026-07-29 ID:1202935
  • 伊顿DRQ127型SMD贴片电感结构设计
  • 伊顿DRQ127型SMD贴片电感结构设计
  • 伊顿DRQ127型SMD贴片电感结构设计

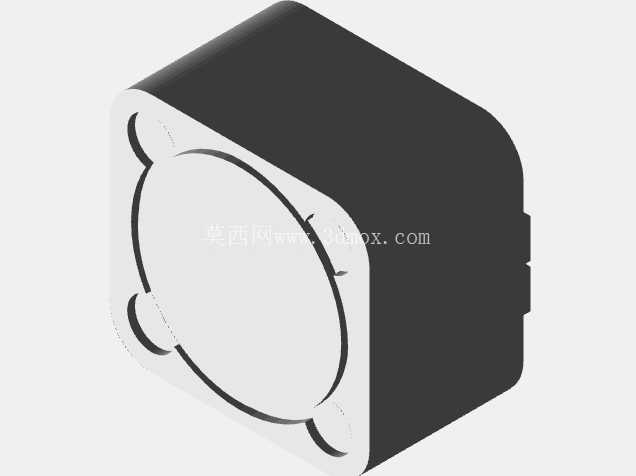

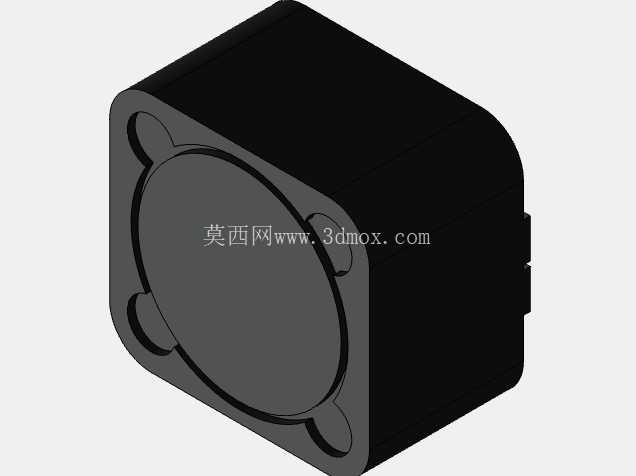

在汽车电子控制单元的PCB布局设计中,表面贴装功率电感的选型与结构适配一直是硬件结构工程师需要重点考量的环节,DRQ127系列贴片电感作为车规级SMD功率电感的典型规格,其三维结构的精准还原能够为PCB布局仿真、结构干涉检查、SMT产线钢网设计提供可靠的数字参考。这类电感主要应用在汽车车身控制模块、DC-DC转换回路、电源滤波电路中,承担储能、差模滤波、电流平滑的核心功能,在车载娱乐系统、BMS电池管理采样回路、车窗驱动控制板上都能见到同规格元件的应用,相比传统插件电感,SMD封装的结构能够大幅提升SMT产线的贴装效率,减少通孔加工环节,适配高密度车载PCB的布局需求。从结构设计逻辑来看,这款电感采用屏蔽式方型塑封结构,磁芯被完全包裹在黑色阻燃塑壳内部,能够有效降低电感工作时的漏磁,避免对周边高精度采样电路、射频通讯模块造成电磁干扰,这一结构设计在车规级电子元件中尤为重要——车载电控单元内部元件排布密度高,工作环境温度波动范围大,全封闭的塑封结构不仅能提升磁芯的机械防护能力,还能隔绝车载环境下的潮气、盐雾侵蚀,提升元件长期工作的可靠性。观察其外形结构,主体为近似立方体的塑封本体,底部设置对称的贴片焊盘,焊盘位置严格遵循行业通用的SMD元件焊盘布局规范,能够适配标准回流焊工艺的贴装公差要求;本体端面设置圆形的磁芯限位结构,四个角位做了圆弧避让处理,这一细节设计一方面能够减少塑壳成型时的应力集中,避免温变循环下塑壳开裂,另一方面也能在贴装过程中为吸嘴提供稳定的吸附平面,降低SMT贴装时的抛料率。在进行PCB布局适配时,需要重点关注其安装边界:电感本体的占位尺寸需要与周边电容、电阻元件预留至少0.5mm的安全间距,避免回流焊过程中元件立碑、连锡的问题,同时由于功率电感工作时会产生一定的温升,布局时需要远离热敏类元件如NTC采样电阻、晶振等,防止热串扰影响电路采样精度。从结构建模的角度来看,还原这款电感时需要重点把控几个关键尺寸的精度:焊盘的宽度与伸出长度直接影响钢网开口的设计,若焊盘尺寸建模偏差过大,会导致仿真阶段的焊盘应力计算失真,无法准确评估温度循环下的焊点疲劳寿命;本体的高度尺寸需要严格匹配实际元件规格,在进行壳体装配干涉检查时,过高的尺寸建模会导致错误的干涉判定,影响结构件的设计余量评估;端面的圆弧倒角、定位凹槽等细节也需要精准还原,这些结构特征在做自动化产线的视觉定位程序开发时,是视觉系统识别元件方向、判断元件偏移的关键特征点。不同于消费类电子使用的电感,车规级贴片电感在结构强度上有更高的要求,其塑壳的抗弯折强度、焊盘的附着力都需要满足AEC-Q200的测试标准,因此在建模时不能简单将其简化为规则立方体,需要还原塑壳与磁芯的装配层级,在做跌落仿真、振动仿真时能够赋予不同部位对应的材料属性,提升仿真结果的参考价值。在实际的设备应用中,这类电感除了车载领域,也广泛应用在工业控制板卡、通讯电源模块、伺服驱动控制回路中,不同应用场景下对电感的感值、饱和电流参数有不同的选型要求,但基础的封装结构具有很高的通用性,精准的三维模型能够帮助结构工程师在设计阶段就完成元件布局的合理性校验,减少打样阶段的元件干涉问题,缩短产品的开发周期。很多工程师在进行PCB结构设计时,往往直接调用元件库中的简化模型,忽略了元件本体的细节特征,导致在实际装配时出现元件与壳体加强筋干涉、吸嘴无法稳定吸附等问题,而精准还原的三维模型能够在设计阶段就规避这类问题,提升设计一次成功率。
