多色2-6针杜邦跳线连接端子结构

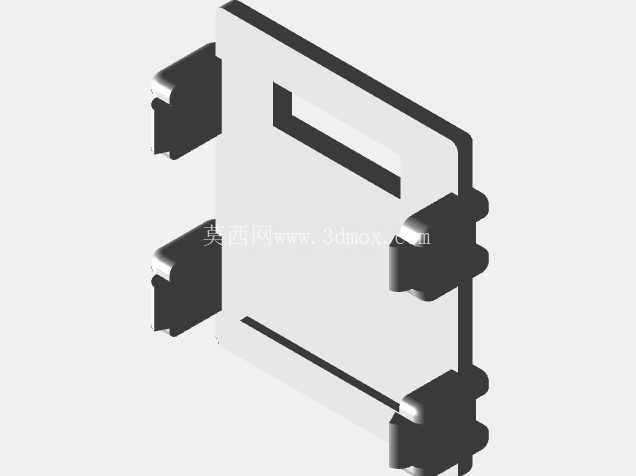

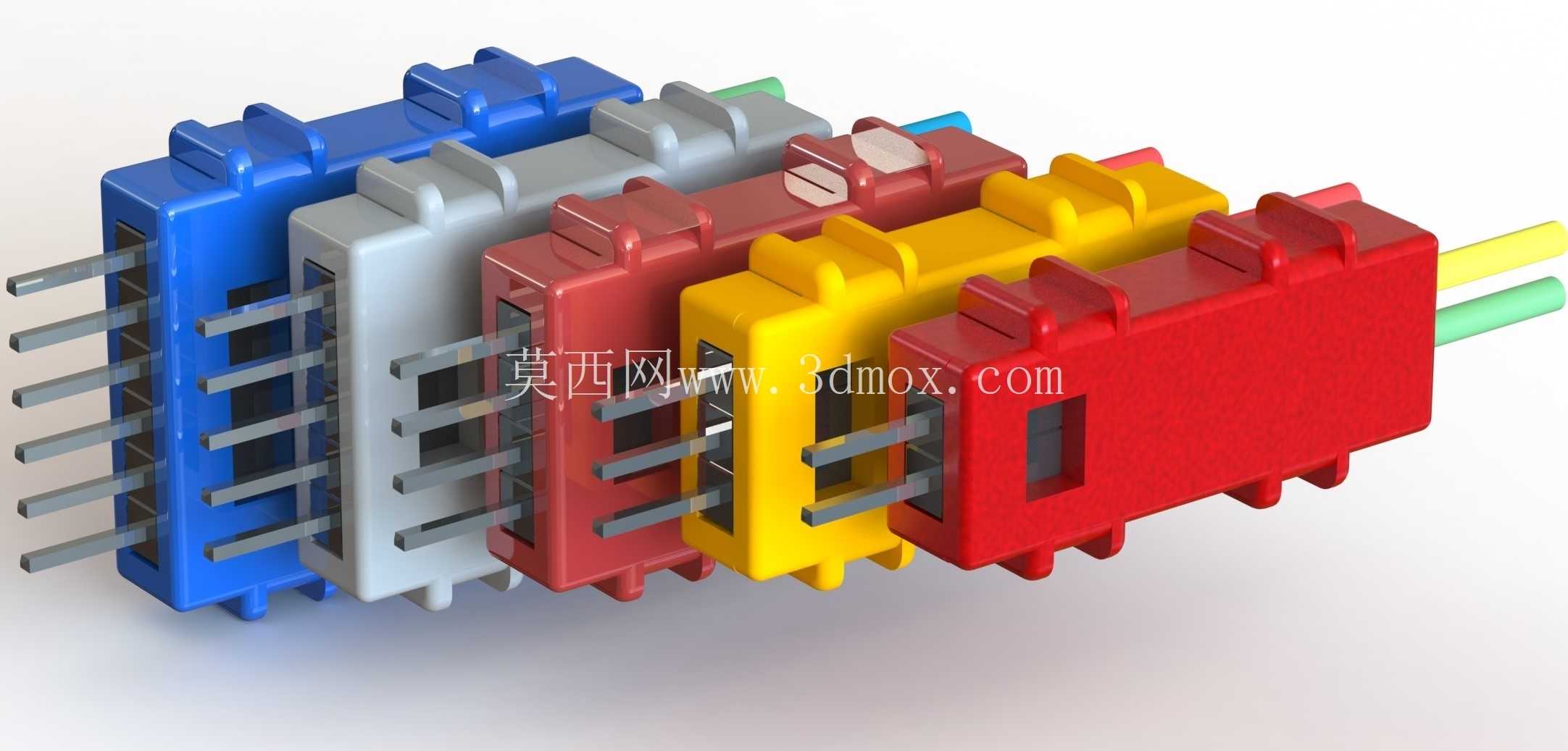

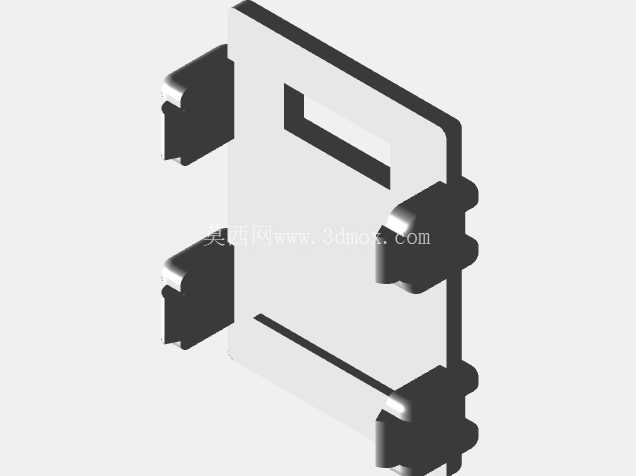

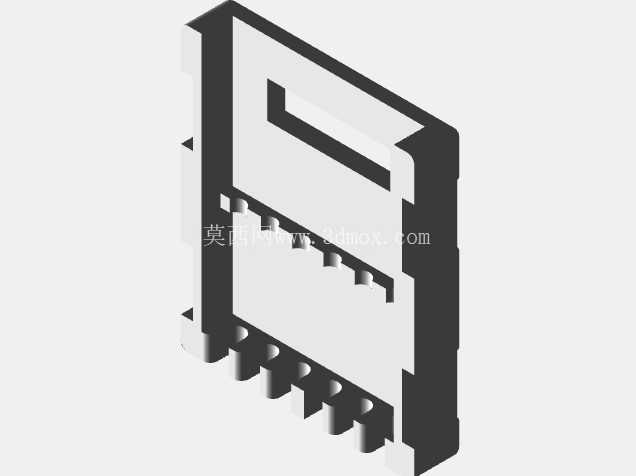

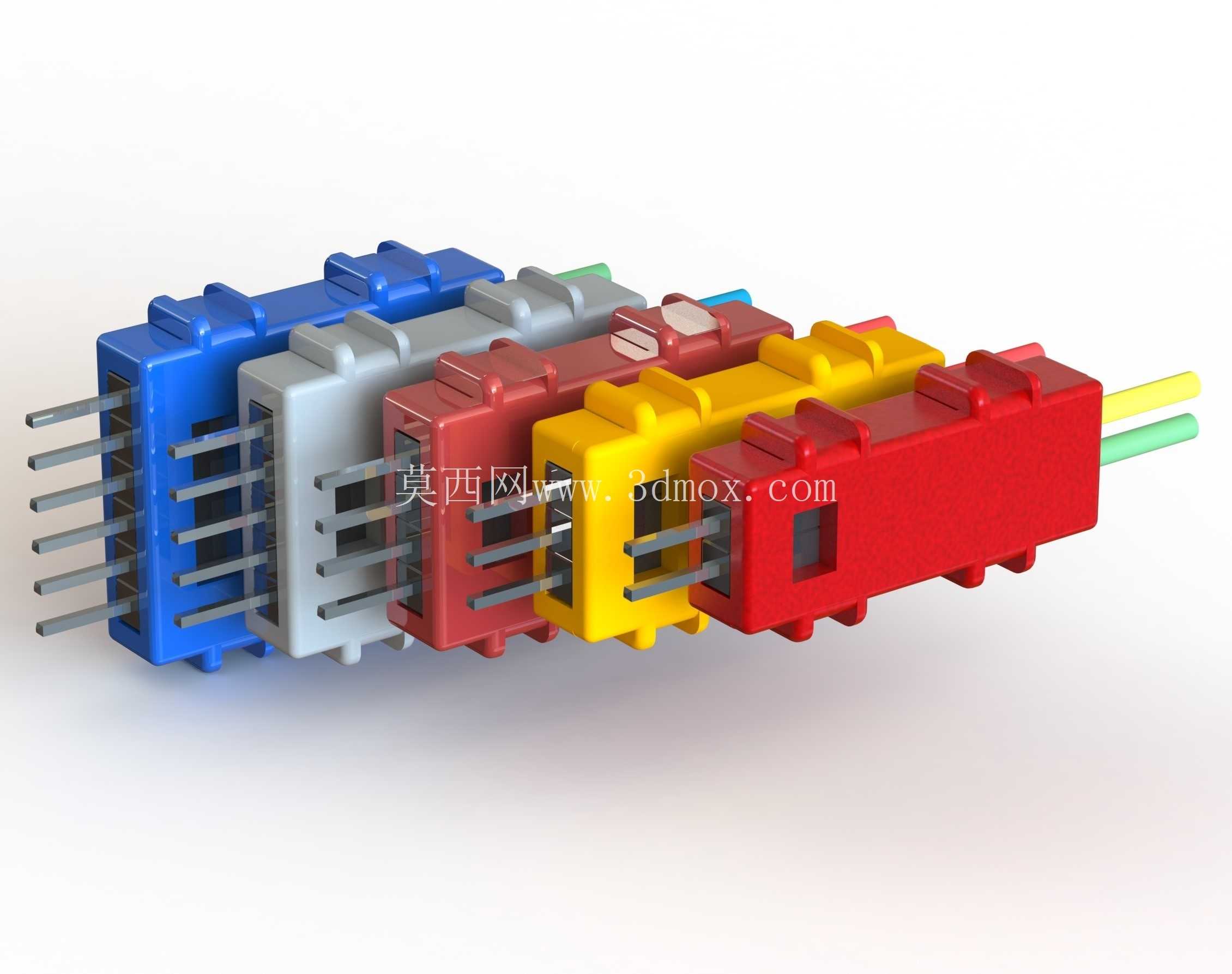

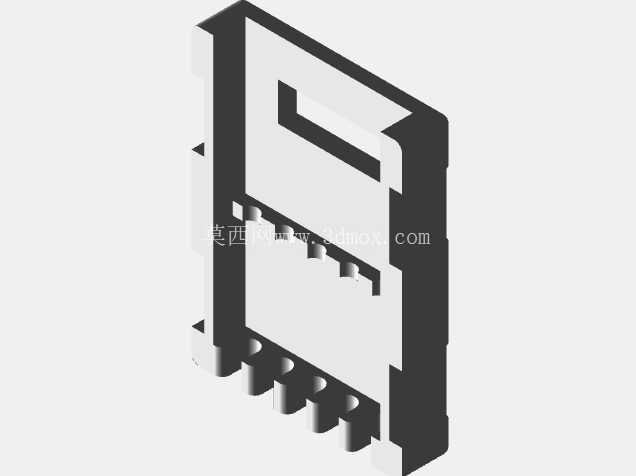

日常做电子样机、小批量控制板调试的时候，杜邦跳线是绕不开的基础连接件，很多刚入行的结构工程师做接线结构设计时，经常忽略接插件本身的安装间隙与插拔受力边界，导致后期装完线束出现端子退针、插拔卡滞、相邻端子干涉的问题，这套2-6针规格的杜邦连接端子结构，刚好覆盖了常规调试场景下最常用的针数规格，从2针的电源单点接线到6针的信号排线连接都能适配。从实际使用场景来看，这类端子不仅用在面包板原型搭建、学生电子竞赛的样机接线里，汽车改装领域的小信号线路转接、低压控制回路的临时测试接线、工业设备里传感器信号的快速转接也会大量用到，很多人觉得杜邦端子是标准化件不用单独做结构校核，实际上不同厂家生产的公母端子配合公差差异很大，插针伸出长度、塑壳卡槽的卡扣深度如果不做边界校核，批量装配时很容易出现公针歪针、塑壳开裂的问题。这套结构在设计时把不同针数的塑壳做了统一的安装外轮廓基准，不管是2针、4针还是6针的规格，塑壳的壁厚、插针的中心距都保持了2.54mm的标准间距，这个间距刚好匹配通用面包板、标准排针的孔位尺寸，不会出现插上去歪孔、相邻端子短路的问题。塑壳侧面做了防滑的凸起筋条，实际插拔的时候不用借助工具，手指捏在筋条位置就能均匀施力，避免直接拽线导致的线芯脱焊、端子从塑壳里退出来的问题，很多廉价杜邦端子就是因为塑壳表面太光滑，插拔的时候只能拽导线，用几次就出现接触不良的情况。从安装边界来看，单排6针的塑壳总宽度控制在18mm以内，塑壳尾部的压线位置预留了12mm的线缆折弯空间，也就是说接线完成后，线缆从塑壳尾部出线的最小折弯半径可以满足常规22AWG多股铜线的弯折要求，不会因为折弯半径太小把线芯折断。插针的伸出长度做了6mm的统一尺寸，插入母端端子后，接触段的有效咬合长度能达到4mm，足够保证接触电阻在合格范围内，不会因为振动出现接触断开的情况，这一点在车载测试场景里尤其重要，车辆行驶过程中的持续振动如果接插件接触长度不够，很容易出现信号闪断、测试数据丢失的问题。塑壳内部的端子卡槽做了防呆设计，端子只能从尾部顺着卡槽插入，装反的话端子无法卡到位，避免了新手装配时把端子插反导致的接线错误，不同颜色的塑壳也方便做线路区分，比如红色塑壳走电源正、黑色走电源地、黄色走信号、蓝色走通讯线，调试的时候不用每根线去对线号，看塑壳颜色就能快速区分线路功能，大幅提升样机调试的效率。做结构建模的时候，这套端子的配合公差留了0.1mm的间隙，公母塑壳对插的时候不会出现过紧卡滞或者过松松脱的问题，插针的根部做了0.2mm的圆角过渡，避免插针反复插拔后根部应力集中断裂，很多3D打印的自制杜邦端子就是因为插针根部没有做过渡圆角，插拔十几次就出现插针断裂的情况。另外塑壳的顶部做了统一的标识平面，后期如果需要做自定义线号标识，可以直接在这个平面上贴标签或者激光打标，不会因为表面有筋条凹凸导致标识贴不牢。在线缆压接位置，模型里预留了标准杜邦端子的压接翼空间，压接完成后压接翼完全藏在塑壳内部，不会裸露在外造成相邻线路短路，塑壳尾部的出线口做了喇叭口导向，穿线的时候不用刻意对准孔位，顺着喇叭口就能把压好端子的线缆推进塑壳卡槽里，降低手工装配的难度。很多工程师在做整机线束布局的时候，经常会因为接插件的外形尺寸估算错误，导致线束装配完之后和周边的结构件干涉，这套模型把每个针数规格的端子外形、插拔需要的手指操作空间都做了准确的还原，在做三维布线的时候可以直接调用，能精准核算出线束的最小安装空间，避免后期装壳的时候出现线束挤压、接插件顶壳的问题。比如做车载小模块的测试线束时，用这套模型提前在装配体里模拟布线，就能提前算出接插件和周边PCB板、壳体加强筋的间隙，把需要预留的操作空间提前留出来，不用等到打样回来才发现手伸不进去没法插拔接线。
