三相大电流接插连接组件结构设计

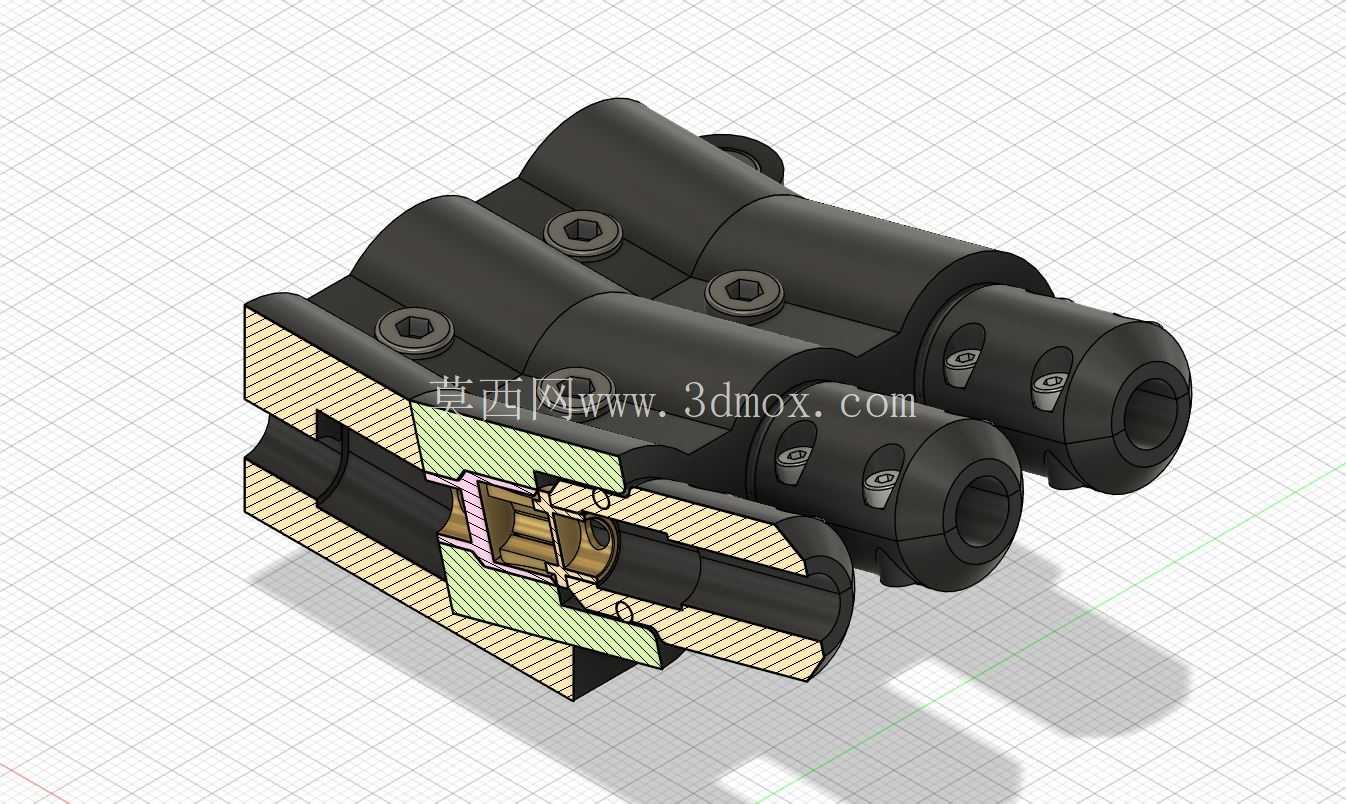

这款三相接插连接组件，主要面向新能源动力回路的大电流传输场景，常见于电动车辆三电系统、工业大功率配电单元、储能模组簇间连接等需要同时导通三相主回路的工况，替代传统的分相独立接线端子，减少装配工序的同时降低多端子排布带来的错接风险。从结构剖视能看到，整体采用三路并行的独立导通腔体设计，每相腔体内部都设置了独立的接触端子与绝缘隔层，相间距经过严格校核，满足高压大电流场景下的电气间隙与爬电距离要求，避免相间击穿的风险。每相的接触端采用弹性抱箍式接触结构，配合公端插针插入时的径向形变，保证足够的接触面积与接触压力，降低长期通流时的接触温升，适配120A额定载流的工况需求，即使在短时过载电流下，接触点的热积累也能通过外层的金属壳体快速散出，不会出现局部过热烧蚀的问题。

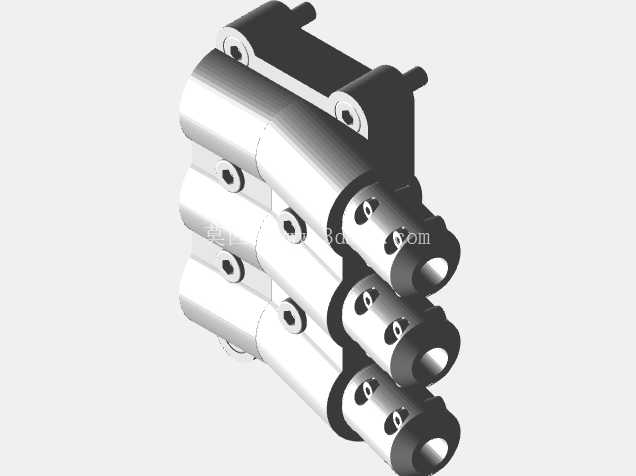

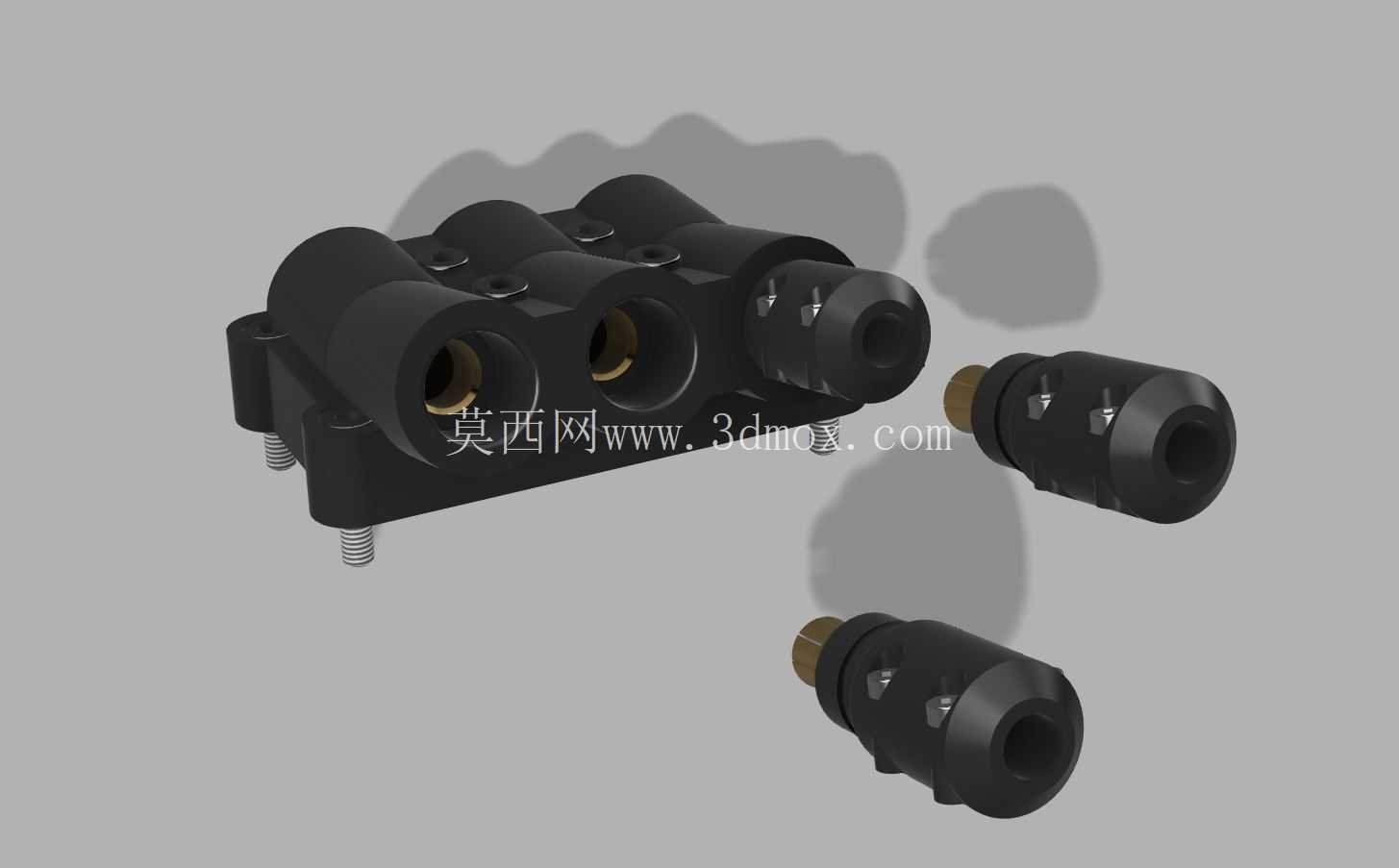

设计过程中首先考虑的是现场装配的便捷性，组件整体采用模块化拼接结构，三个独立的单相导通单元通过侧边的定位卡扣与紧固螺丝组合为整体，既可以根据实际安装空间选择三相整体装配，也能拆分作为单相端子独立使用，适配不同的设备内部布局。外层的壳体采用高强度绝缘工程塑料包覆金属衬套的结构，金属衬套直接与安装面板贴合，一方面提供足够的结构强度，承受插合时的轴向冲击力，避免长期插拔导致的壳体开裂，另一方面金属衬套可以作为接地屏蔽层，降低大电流通断时对外的电磁辐射干扰，满足车载场景的EMC测试要求。

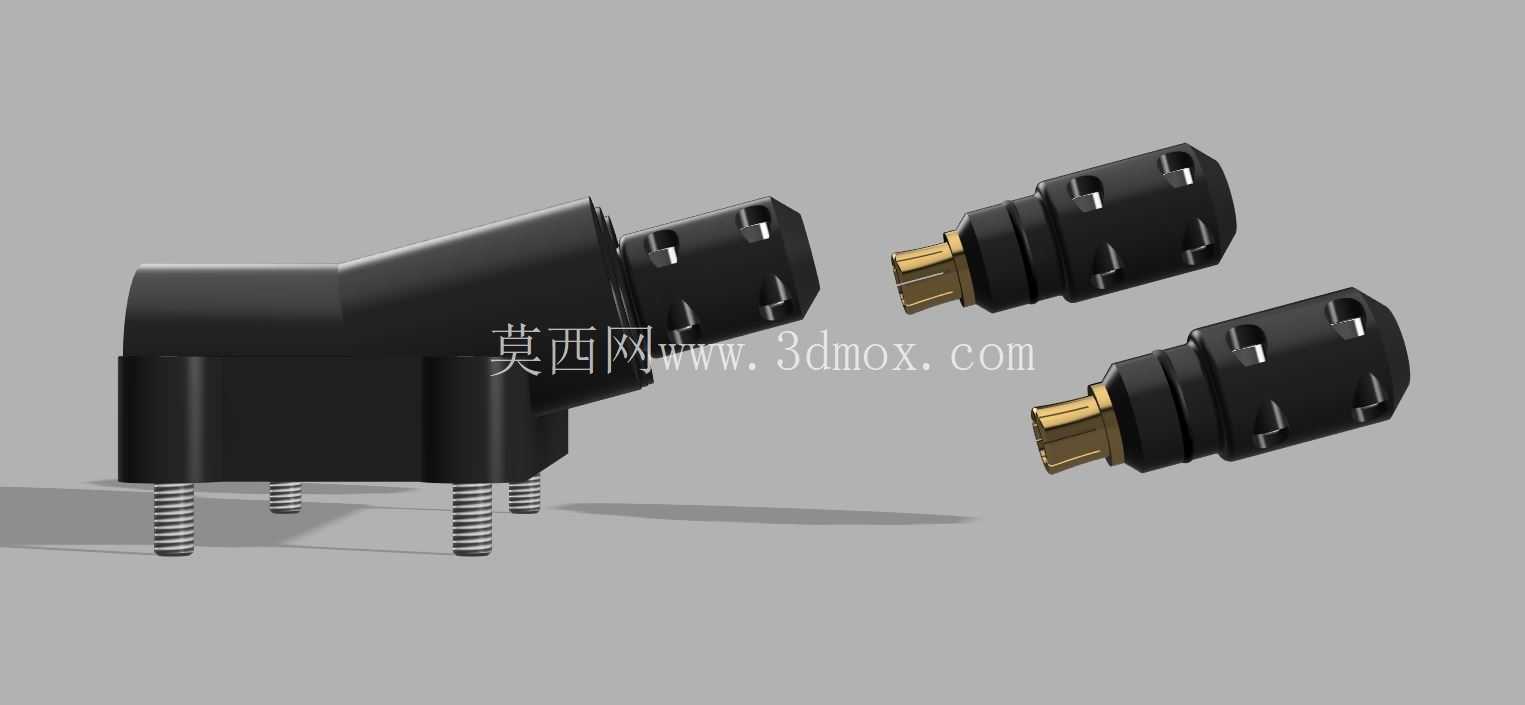

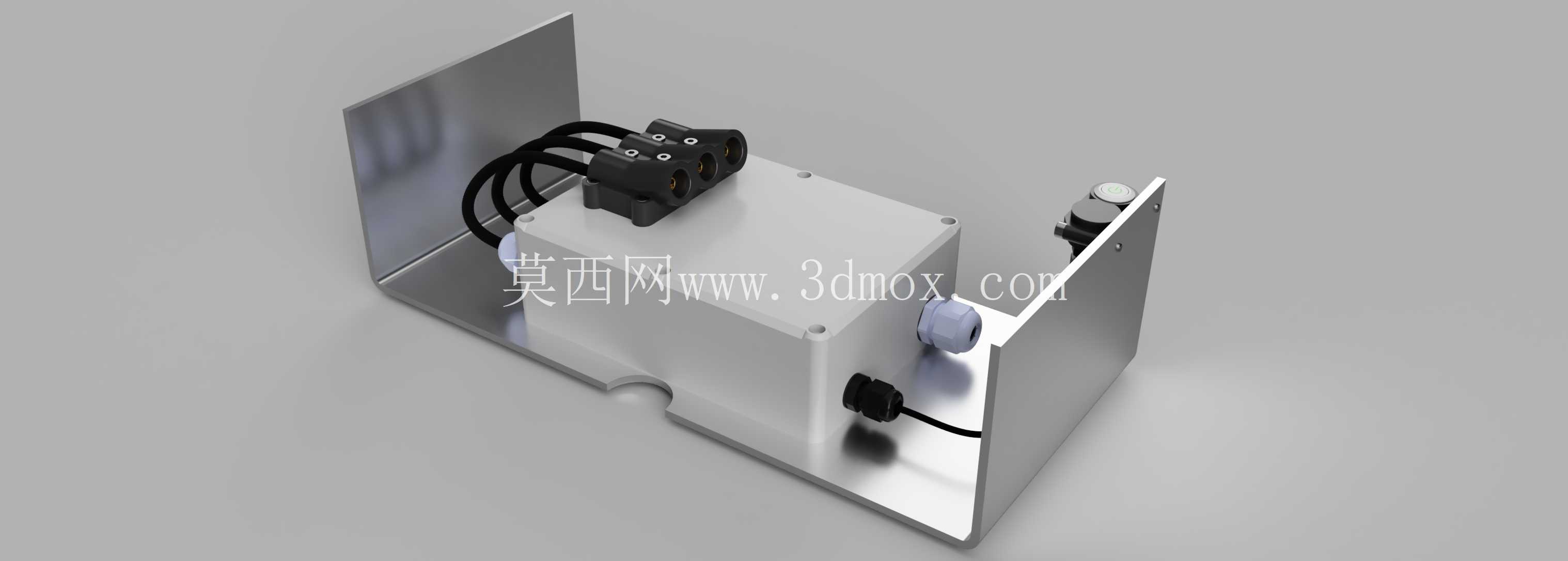

从安装边界来看，组件的插合端面设置了导向倒角，公母端插合时不需要精确对位就能顺利导入，降低现场装配的对位难度，适合自动化产线的快速装配作业。安装孔位采用标准的法兰式固定设计，孔距与同规格的圆形工业连接器保持兼容，不需要重新设计设备面板的开孔尺寸，就能直接替换原有老旧的连接端子，降低设备改型的成本。每相端子的尾部设置了线缆锁紧结构，适配不同线径的多股铜芯线缆，压接后通过尾部的密封胶圈实现IP67级的防护效果，即使在有溅水、粉尘的车载底盘、户外储能柜场景下，也能避免水汽、粉尘进入腔体内部导致的绝缘下降问题。

结构细节上，每相腔体内部都设置了防呆定位槽，公端插针只有按照对应相位的角度插入才能完全到位，从根源上避免相序接反的问题，防止设备通电后出现反转、短路等故障。组件的锁紧机构采用侧面的弹性卡扣设计，插合到位后会自动锁止，不会因为车辆行驶的振动、设备运行的抖动出现松脱断电的问题，解锁时只需要按压侧边的解锁按钮就能顺利拔开，维护操作不需要额外的专用工具。内部的接触端子表面做了镀银处理，降低接触电阻的同时提升抗氧化能力，保证在高低温交变、潮湿盐雾的恶劣环境下，接触性能长期稳定，不会因为表面氧化导致通流能力下降。

在建模过程中，所有配合面都预留了合理的公差带，绝缘壳体与金属衬套的配合采用过盈配合加胶粘辅助固定，避免温度变化时不同材料的热胀冷缩系数差异导致的配合松动。相间隔板的厚度经过耐压仿真校核，在额定电压的3倍耐压测试下不会出现击穿、闪络问题，端子的载流面积按照120A长期通流的温升要求核算，保证满负载运行时外壳温升不超过50K，满足电气设备的安全规范要求。整体外形采用圆弧过渡设计，没有尖锐的棱角，避免装配过程中划伤操作人员的手部，也不会割伤连接线缆的外绝缘层，提升装配过程的安全性。
