SMD5050LED灯条2.5mm间距片材固定夹具

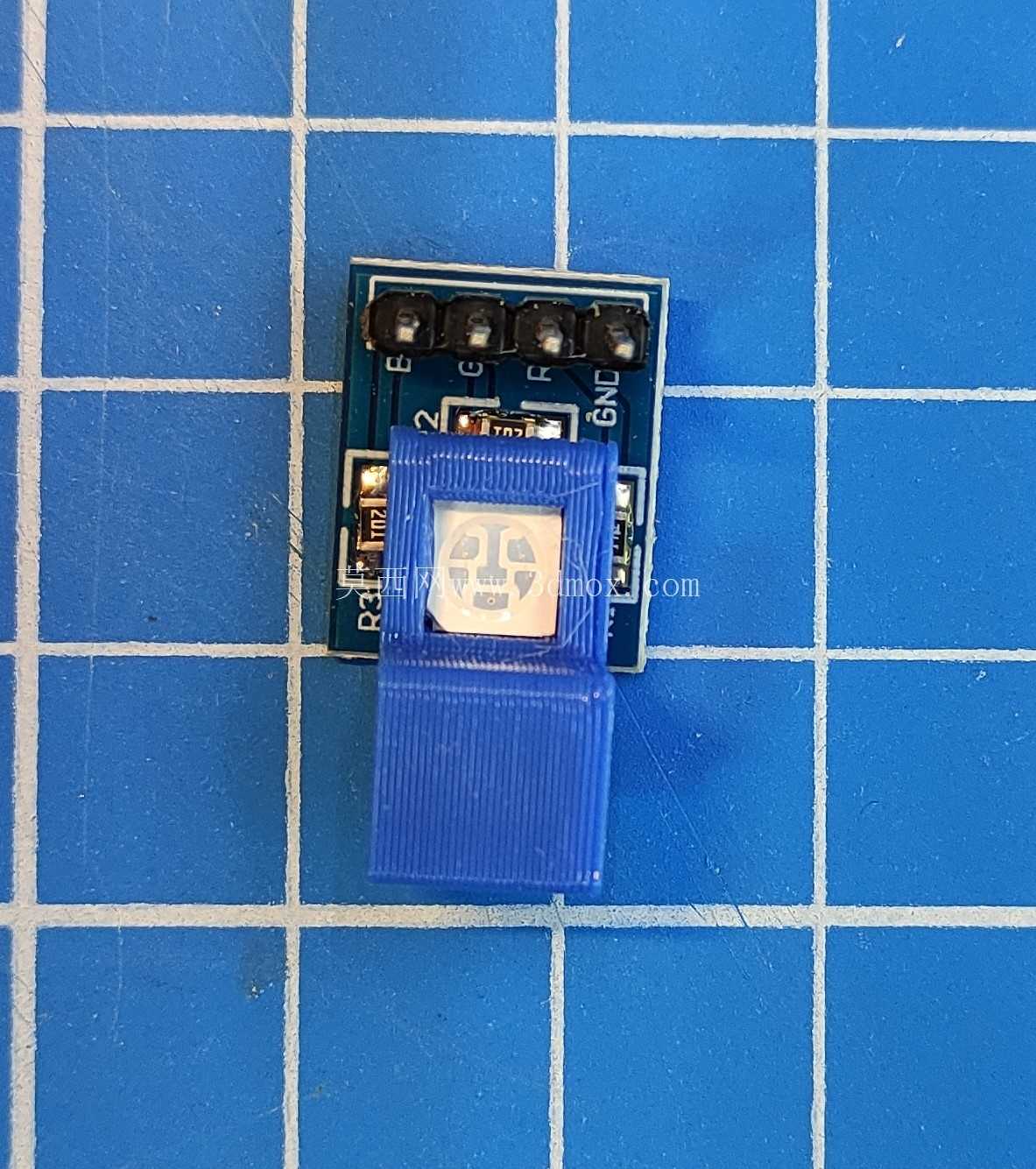

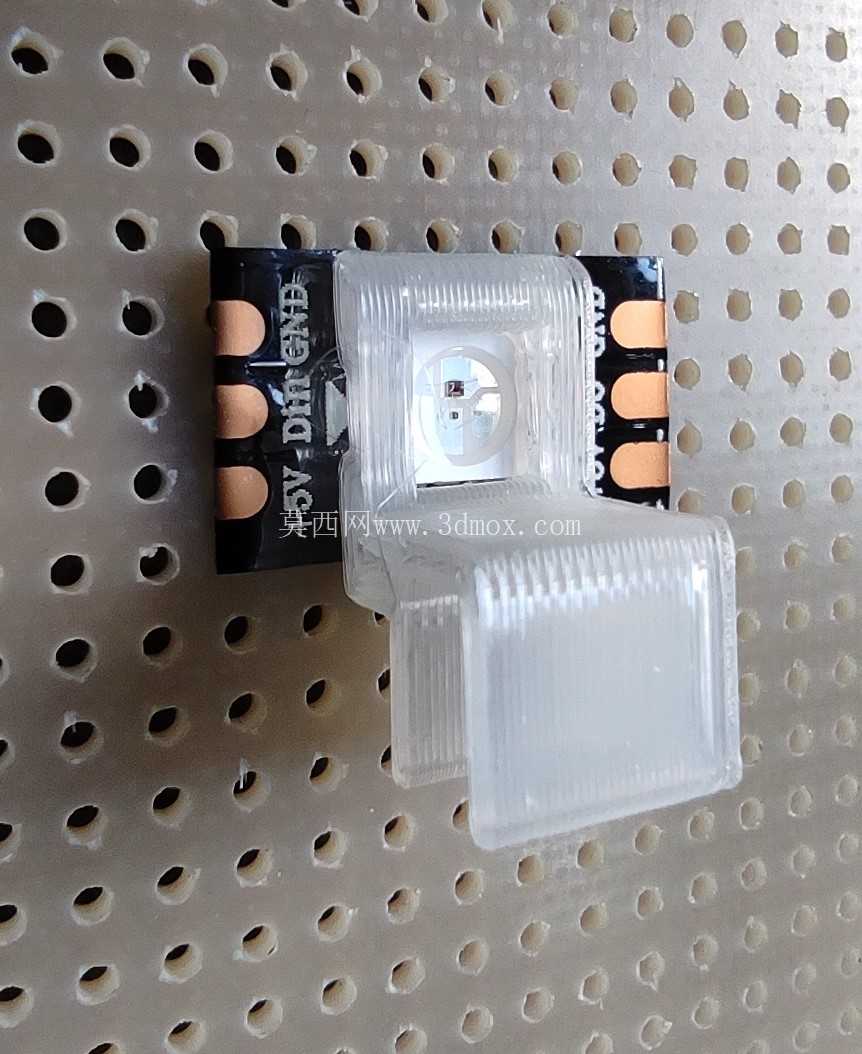

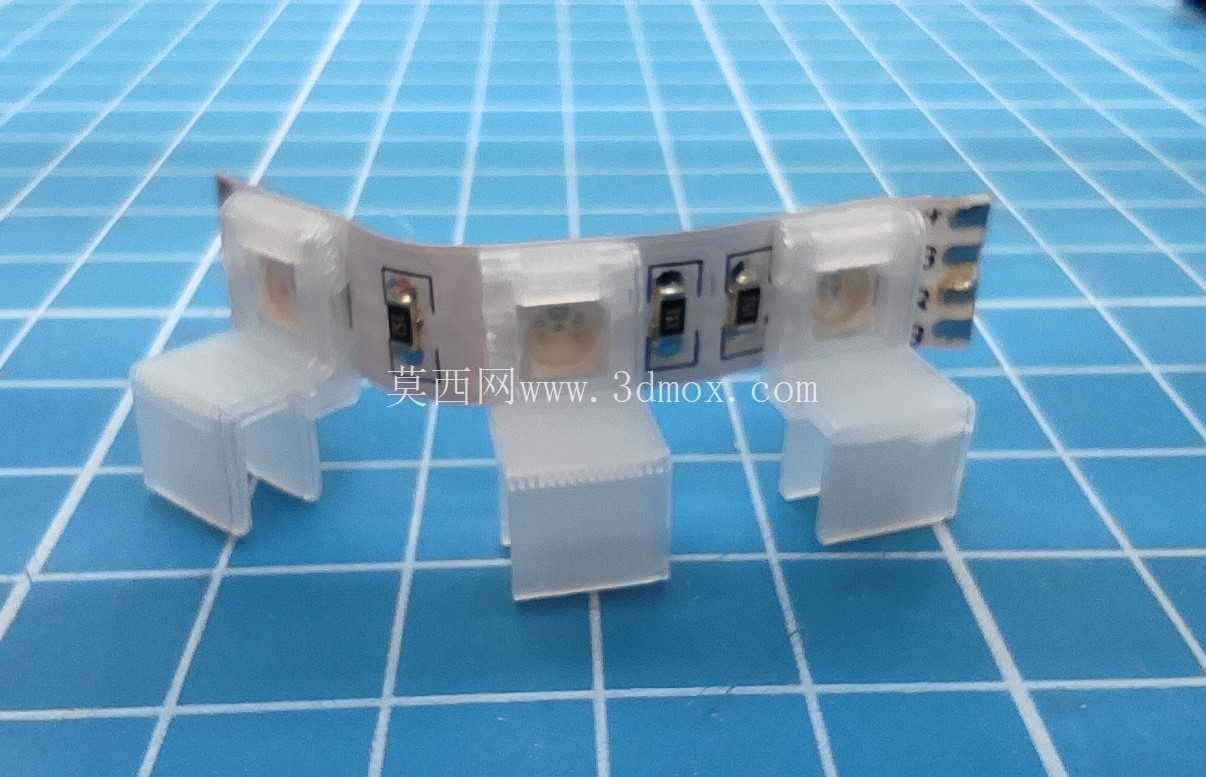

在汽车内饰氛围灯、车载指示光源的小批量试制与手工焊接环节，SMD5050规格的LED软灯条经常需要临时定位，避免焊接过程中灯珠偏移、灯带移位导致的焊点虚接、发光角度偏差问题，这款适配2.5mm厚度片材的夹持夹具，正是针对这类场景开发的快装定位结构。不同于常规的台钳夹持或者胶带固定方式，该夹具采用分体式卡扣设计，单个夹持单元可以独立卡在灯带侧边，也可以多个单元组合使用，适配不同长度的灯条装夹需求，不会像胶带残留胶渍污染灯珠表面，也不会像硬质夹具压伤灯珠的封装胶体。从结构设计来看，夹具的夹持槽开口尺寸严格匹配2.5mm厚度的PCB灯带基材，槽内壁做了微小的倒扣余量，依靠塑料件自身的弹性形变实现卡紧，不需要额外的锁紧螺丝或者压块，装拆的时候只需要轻微掰开卡扣侧边就能完成取放，单手即可操作，在流水线返修、手工样件焊接的时候能大幅减少装夹辅助时间。夹具的支撑脚做了加宽处理，底部接触面平整，放置在工作台面上的时候不会侧翻，支撑高度预留了足够的焊笔操作空间，焊接的时候焊笔不会碰到工作台面刮伤灯带背面的绝缘层，也能避免焊接余温烫坏工作台面的防静电垫。考虑到3D打印制作的便利性，整个夹具没有复杂的内凹结构或者需要支撑的悬空面，打印的时候不需要额外添加支撑材料，打印完成后只需要简单去除毛边就能直接使用，夹持部位的壁厚做了均匀化处理，避免打印过程中出现翘曲变形，保证夹持槽的尺寸精度。在实际使用场景中，除了车载LED灯条的焊接定位，这款夹具也可以适配其他厚度接近2.5mm的柔性片材临时固定，比如薄PCB板、FPC软板、塑料薄片的点胶、检测工序定位，多个夹具可以根据片材的宽度调整间距，不会在片材表面留下压痕。安装边界方面，单个夹持单元的横向占用宽度不到10mm，多个单元并排使用的时候最小间距可以控制在5mm以内，即使是高密度排布的灯条焊接也不会出现干涉，夹持槽的深度刚好卡住灯带的基材边缘，不会遮挡灯珠的发光面，焊接完成后可以直接通电测试发光效果，不需要拆下夹具就能初步检查灯珠的亮灭情况、发光颜色是否一致。设计过程中特意规避了尖锐棱角，所有边角都做了R0.5以上的圆角处理，操作的时候不会划伤操作人员的手指，也不会刮破灯带表面的绝缘覆膜，夹具的材质适配常规的PLA、PETG等常见3D打印材料，不需要使用特殊的工程塑料就能满足日常使用的强度要求，反复装拆几十次也不会出现卡扣断裂或者弹性失效的问题。针对汽车电子试制车间的防静电需求，也可以使用防静电PLA材料打印该夹具，避免静电击穿LED灯珠的芯片，减少试制过程中的元器件损耗。不同于专用的焊接工装，这款夹具属于通用型快装治具，不需要根据不同的灯条长度定制专用底座，操作人员可以根据实际作业需求灵活组合夹持单元的数量和位置，适配不同规格、不同长度的SMD5050灯条加工需求，大幅降低小批量试制阶段的工装制作成本，也减少了工装存放的空间占用。
