适配LM2596模块的DC-DC电源防护外壳

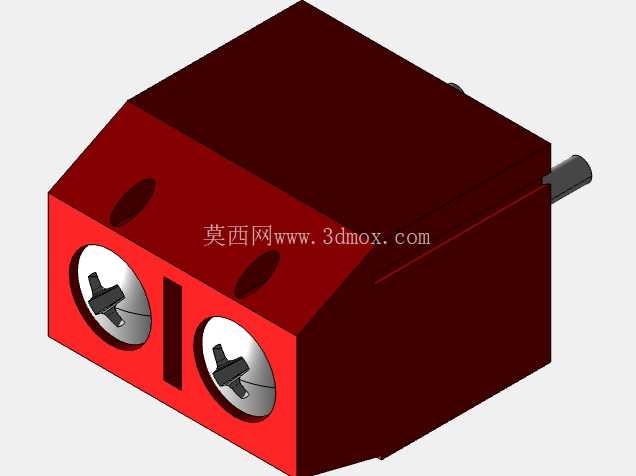

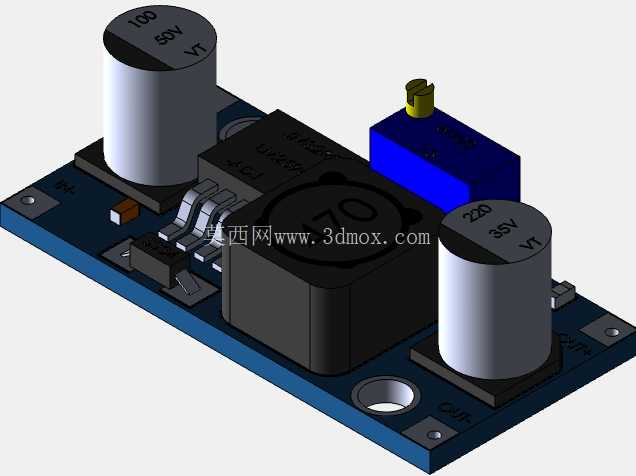

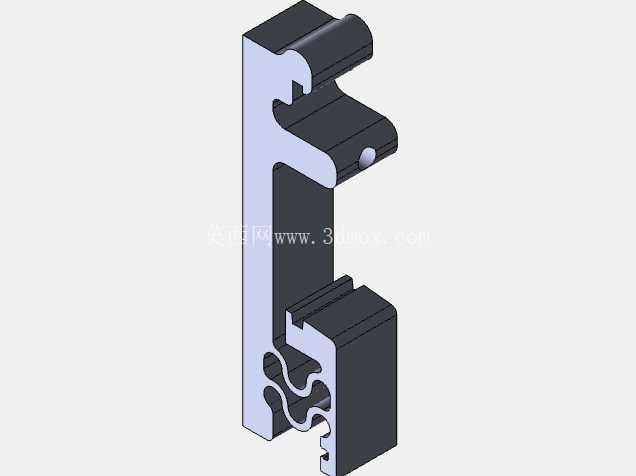

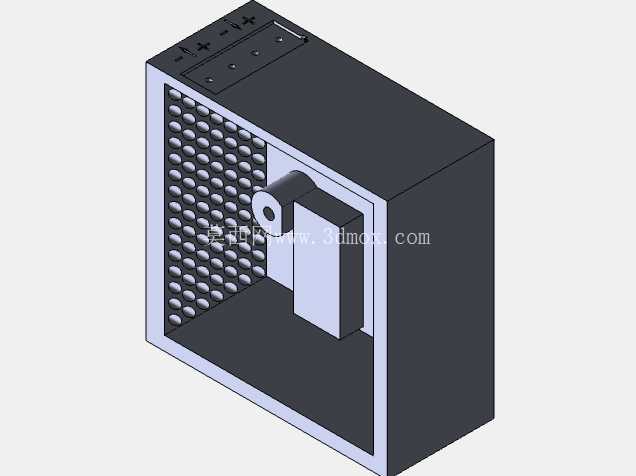

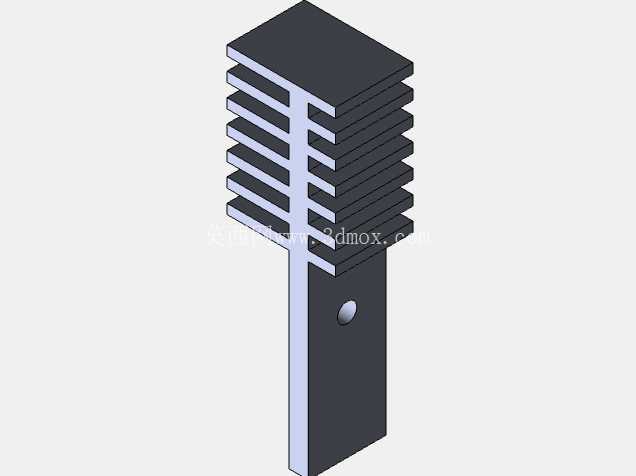

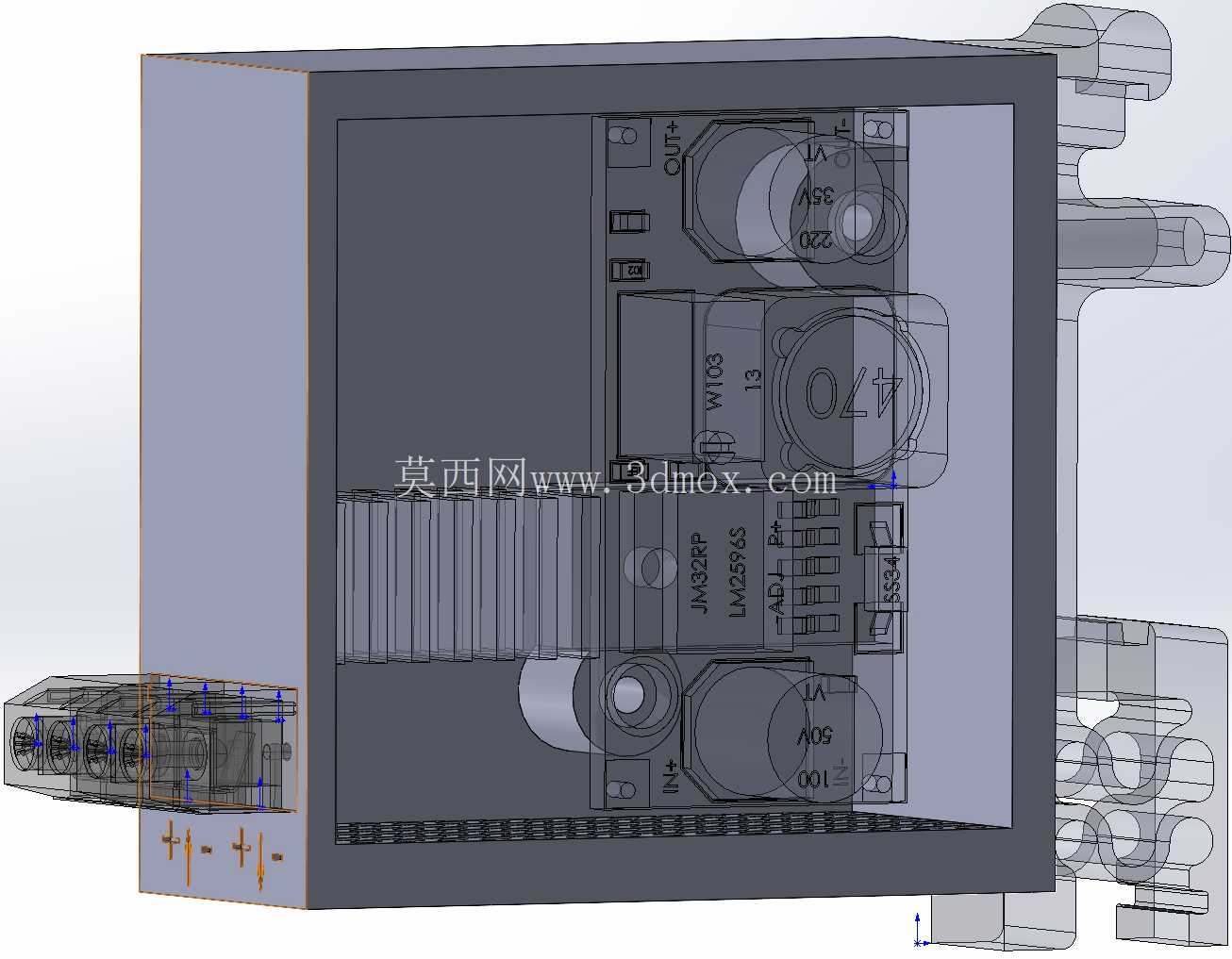

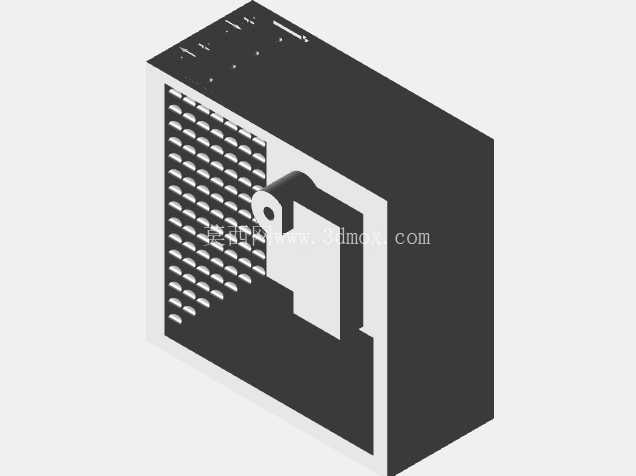

这款壳体的设计初衷，是解决嵌入式DC-DC降压模块在车载、工业控制柜内裸露安装时的各类隐患，很多现场调试的工程师都遇到过，裸露的LM2596模块在设备内部走线时，容易被周边金属构件、线束端子意外短接，或是在设备振动过程中出现元件松脱、引脚剐蹭的问题，尤其是在汽车改装、小型工控设备集成这类走线密集、振动工况持续的场景下，没有外壳防护的电源模块故障率会比封装完成的组件高出40%以上。从结构设计来看，壳体采用半包围卡扣式结构，不需要额外螺丝固定，内壁预留了对应LM2596模块的定位卡槽，刚好卡住模块的PCB板边缘，装入后不会出现窜动，壳体侧壁对应模块的输入输出端子位置预留了穿线缺口，不需要额外开孔就能直接完成接线，接线完成后线束可以通过缺口处的微小倒刺结构做初步固定，避免拉扯过程中线束直接作用在模块焊盘上导致脱焊。壳体的安装边界充分考虑了紧凑型设备的内部空间，整体外形方正，没有突出的冗余结构，侧壁厚度控制在1.2mm，既保证了足够的结构强度，在设备内部堆叠安装时也不会过度占用空间，壳体底部预留了两个直径3mm的安装孔位，可以直接通过M3螺丝固定在设备的安装板上，也可以配合背胶做免打孔固定，适配不同的安装场景。设计过程中特意做了内部空间的余量预留，除了容纳标准尺寸的LM2596降压模块之外，还预留了加装输入输出滤波电容、接线端子的空间，工程师可以根据实际的纹波要求，在壳体内额外增加滤波元件，不需要重新修改壳体结构。壳体表面做了细微的防滑纹理处理，在手工拆装的时候不容易打滑，边缘位置全部做了R0.5的圆角处理，避免安装过程中划伤线束或是操作人员的手部。针对车载场景的使用需求，壳体的材质适配耐温范围覆盖-40℃到85℃，可以满足汽车驾驶舱内、发动机舱周边的常规温度工况，不会因为夏季高温出现壳体变形，也不会因为冬季低温出现脆裂问题。在实际的设备集成应用中，这类封装完成的电源模块可以直接作为标准组件使用，不需要每次集成时都单独做模块的绝缘防护处理，大幅减少现场装配的工作量，同时统一的外形尺寸也方便在设备设计阶段就预留好安装位置，做整体的布局规划。壳体的侧壁对应模块上的调节电位器位置预留了调节孔，不需要拆开外壳就可以用小螺丝刀直接调整输出电压，日常调试维护的时候不需要反复拆装壳体，提升后期维护的效率。考虑到部分场景下需要观察模块上的电源指示灯状态，壳体对应指示灯的位置做了半透明的薄壁区域，指示灯点亮时可以直接从外部看到工作状态，不需要额外开指示灯孔，也避免了灰尘从开孔位置进入壳体内部堆积在电路板上。整个壳体的结构没有复杂的倒扣或是薄壁深筋结构，不管是采用3D打印做小批量试制，还是开模做批量注塑生产，都有很好的工艺适配性，脱模角度控制在1.5度，生产过程中不容易出现顶白、缺料的问题，量产良率可以得到有效保障。在做结构验证的时候，特意模拟了车载工况下的持续振动测试，壳体装入模块固定后，在10-2000Hz的扫频振动测试中，模块没有出现窜动，接线位置也没有出现松脱，完全满足常规工业、车载场景的使用要求。
