布里亚语言输入键盘集成装置结构设计

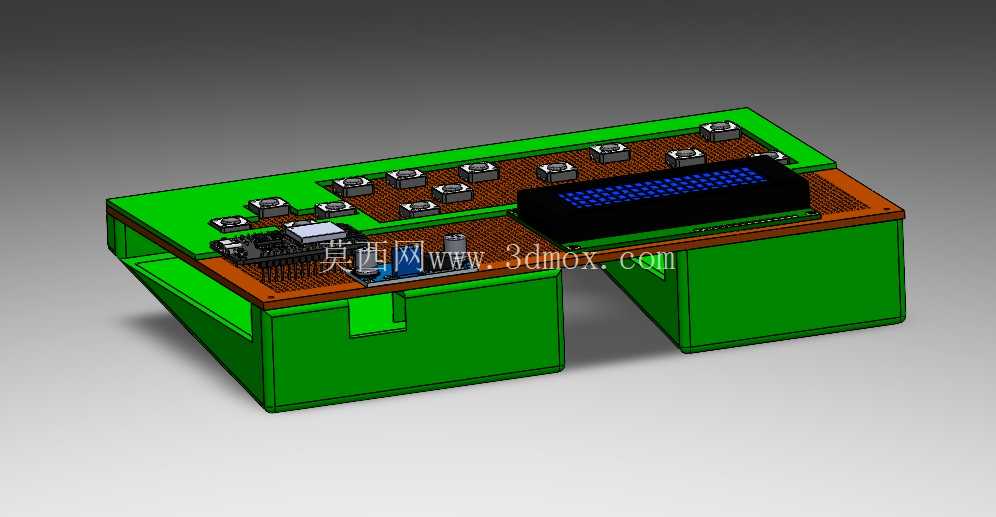

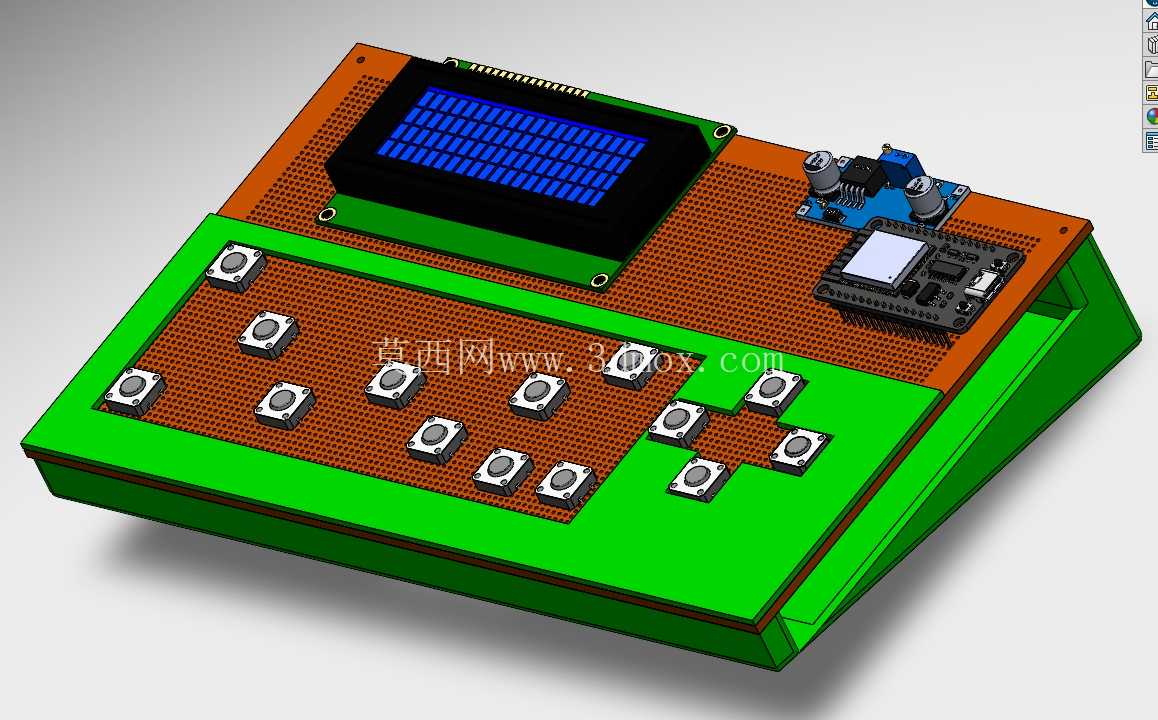

这款布里亚语言输入键盘装置，主要面向小众语言文字录入、嵌入式开发实训、定制化人机交互场景使用，区别于通用商用键盘的标准化布局，它针对布里亚语的字符输入逻辑做了专属按键排布优化，能满足特定语言场景下的高效录入需求，同时也可作为嵌入式系统开发的实训载体，供电子结构设计从业者验证自定义输入设备的集成方案。从功能特性来看，装置集成了字符输入按键矩阵、LCD字符显示模块、核心控制板载电路三个核心功能单元，按键采用16个独立轻触按键做矩阵排布，其中预留了方向控制按键组，兼顾字符输入与菜单操作的交互需求；显示模块选用1602规格的LCD屏，可实时反馈输入字符、设备运行状态，避免盲操作带来的输入错误；核心控制区域直接集成在面包板载区域，省去了额外外接控制板的接线复杂度，所有电路连接都在板载区域完成，减少外部接线带来的接触不良风险。设计思路上没有采用常规键盘的分体式外壳加独立PCB的方案，而是做了一体化倾斜基座设计，基座倾斜角度参考人体工程学输入姿态设置，操作时手腕无需过度弯曲，长时间输入的疲劳度更低；上层面板分为两个功能区域，绿色区域为按键安装固定区，棕色区域为面包板及功能模块安装区，两个区域做了高度差处理，避免操作按键时误碰到上方的电子元件；面包板后方特意预留了空白滑动存储区，可根据后续功能拓展需求，加装存储模块、无线传输模块或者外接传感器，不用重新改动整体基座结构，拓展性更强。外形尺寸方面，整体基座采用梯形台结构，底部长宽尺寸控制在可放置于常规桌面操作的范围，基座前缘做了圆角过渡处理，避免尖锐棱角磕碰；安装边界上，所有电子元件的固定位都预留了标准安装孔位，LCD屏通过四个铜柱固定在面板上方，与面板预留2mm间隙，避免屏幕背面引脚与面包板线路接触短路；按键模块直接卡接在面板预留的开孔内，按键顶面高出面板3mm，符合常规按键的操作行程触感；核心控制板通过螺丝固定在面包板右侧区域，接口朝外，方便外接电源或者下载程序。结构细节上，基座侧面做了加厚处理，保证整体放置的稳定性，即使快速按键操作也不会出现晃动；面板上的面包板区域做了防滑纹理处理，面包板粘贴后不会因为接线拉扯出现移位；左右两侧预留的穿线槽可将模块之间的连接线隐藏在基座内部，不会出现线路杂乱外露的情况，既提升整体整洁度，也避免线路被意外勾扯导致的连接断开。实际使用中，这款装置既可以作为小众语言的专用输入终端，连接上位机完成文字录入工作，也可以作为嵌入式开发的验证平台，开发者可根据需求更换控制程序、拓展外接模块，完成自定义交互功能的测试，相比通用开发板加外接按键的零散方案，一体化的结构设计让整体设备的便携性、可靠性都有明显提升，不需要每次使用都重新接线组装，拿到设备即可通电开展测试或者录入工作。
