奔驰CLA W118多光束LED透镜装饰框架

在汽车外饰照明系统的开发流程中，前大灯的装饰框架是兼顾光学定位、外观美学与结构集成的核心零部件，本次涉及的多光束LED透镜装饰框架，适配奔驰CLA W118车型的前大灯上部装配位置，是多光束LED照明模块的配套结构件。从实际装车场景来看，该部件位于前大灯透镜组的最外侧可视区域，直接决定了大灯点亮与熄灭状态下的视觉质感，同时承担着透镜阵列的定位基准功能，是连接LED透镜模块、大灯外壳与外灯罩的关键过渡结构。

从功能特性层面拆解，该框架首先作为视觉与结构的边界构件，围绕LED透镜模块划定照明系统的正面几何轮廓，在美学集成层面需要和大灯整体曲面、车身前脸线条保持曲率连续，在光学对准层面则要为透镜阵列提供精准的安装限位，保证每一颗LED透镜的光轴角度符合设计要求，避免出现光型偏移、漏光、杂散光溢出等问题。该框架的薄壁装饰结构上集成了多个隐藏式安装点，不需要额外增加固定支架就能完成和透镜模块、大灯后壳的对接，接口几何形状完全贴合LED模块和外壳的对齐基准，针对汽车使用场景做了专门的轻量化优化，在保证结构刚度的前提下尽可能降低壁厚，减少对大灯内部空间的占用，同时降低整车整备质量。

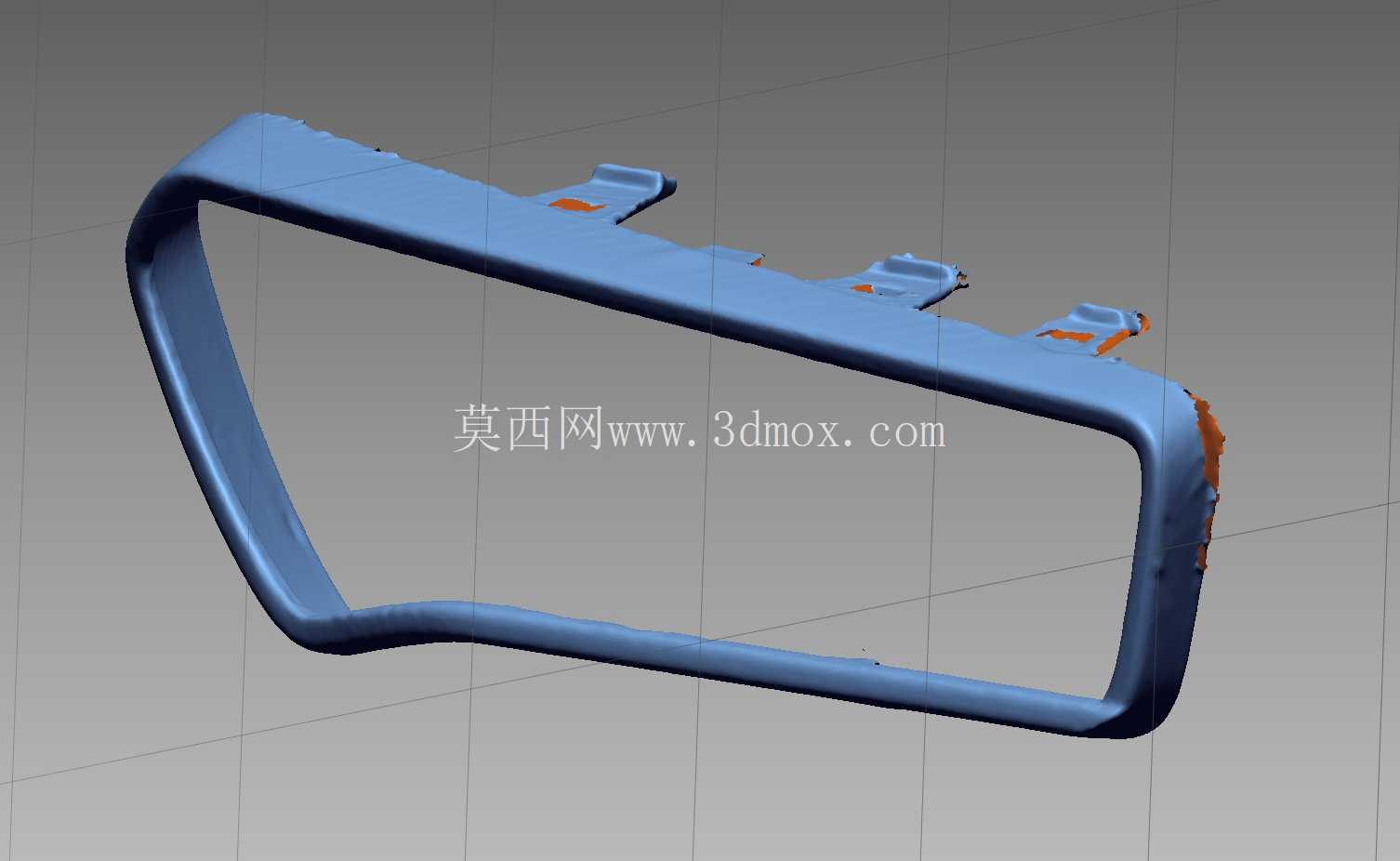

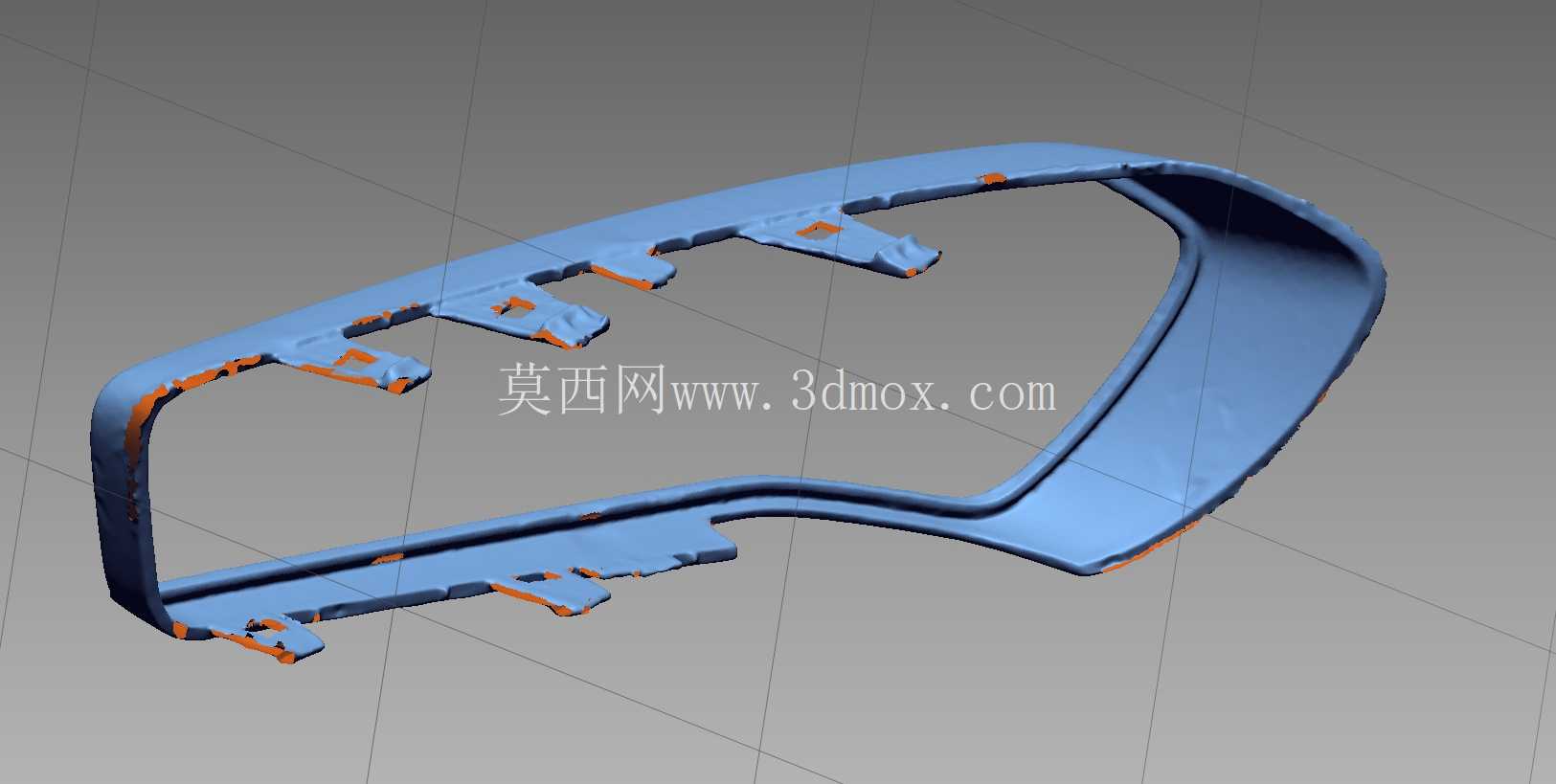

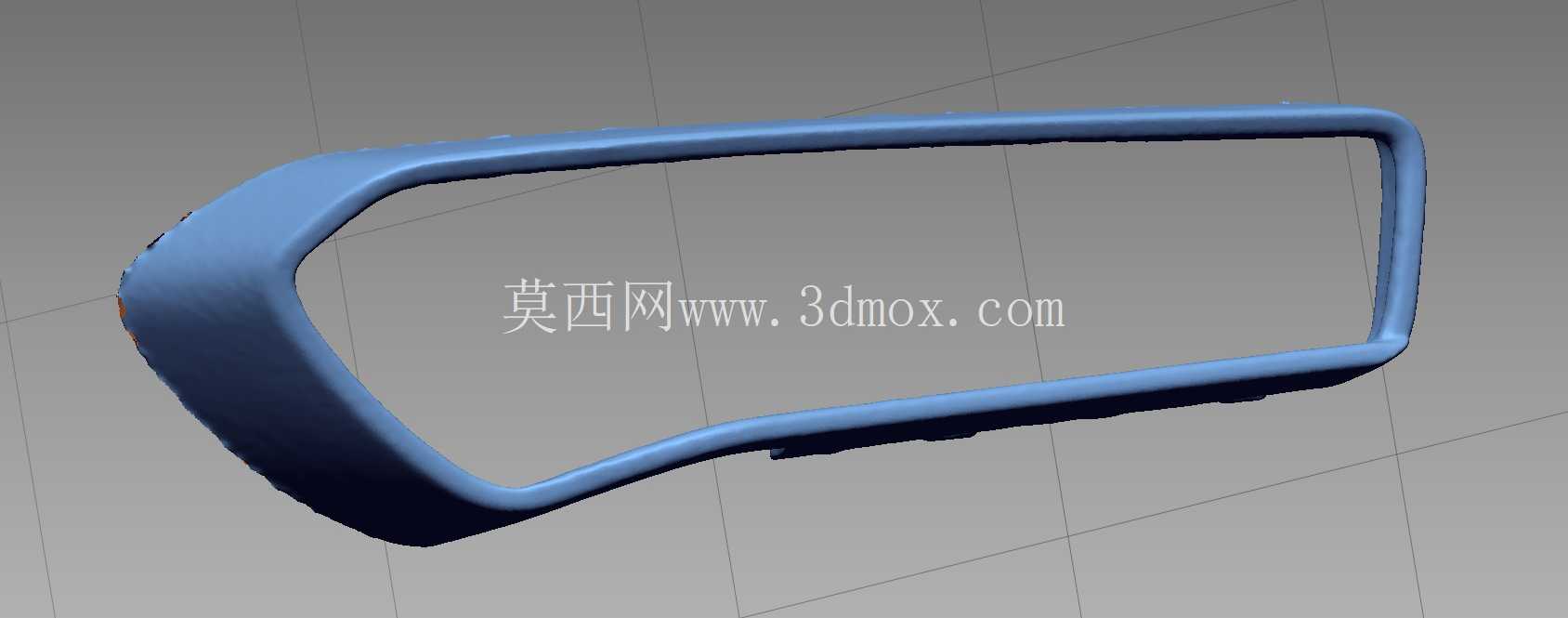

从设计实现的逻辑来看，这类复杂自由曲面的装饰框架，传统正向建模需要反复匹配大灯整体曲面、光学件的安装边界，开发周期较长，而本次的结构数据是通过0.2毫米分辨率的结构光扫描技术获取的，能够精准还原量产件的平滑表面、过渡特征与安装细节，扫描后的数据经过网格清理优化，保留了原始的几何形状和比例关系，仅删除了少量扫描伪影，能够完整复现量产件的表面曲率过渡特征，包括薄壁结构的壁厚变化、安装点的卡扣结构、和周边零件配合的止口边界都得到了完整保留。这类扫描数据的核心应用场景覆盖多个工程环节：在逆向工程工作流中，可以作为实体参数模型重建的基准，通过A级曲面重构完成表面细化，还原出可编辑的参数化模型；在汽车照明设计研究中，可以作为参考样本分析多光束LED大灯的装饰件结构设计逻辑，研究其安装点布局、曲面过渡方式、轻量化设计思路；在装配和装配验证环节，可以将扫描数据导入三维装配环境，和透镜模块、大灯外壳的数模进行虚拟匹配，验证装配干涉情况、配合间隙是否符合设计要求；在CAD建模和原型设计环节，可以作为参考基准快速搭建同类型大灯装饰框架的结构模型，减少前期曲面构建的工作量；在结构光扫描技术应用层面，这类经过网格优化的扫描数据也可以作为样本，研究高反光薄壁塑料件的扫描参数设置、网格优化方法，在提高数据可用性的同时保留关键的细节特征。

从安装边界与尺寸适配角度来看，该框架的整体轮廓完全贴合W118车型前大灯的内部腔体形状，外边缘和大灯透明灯罩的内侧轮廓保持均匀的配合间隙，内边缘则围绕多光束LED透镜阵列的外轮廓做了贴合设计，不会遮挡透镜的有效出光区域。框架上的集成安装点位置和透镜模块上的固定柱一一对应，安装后不会出现松动移位，同时框架背面设计有定位筋结构，和大灯后壳上的定位槽配合，完成装配时的预定位，降低生产线的装配难度。需要注意的是，该框架作为扫描获取的网格数据，保留了量产件的实际制造公差特征，和理论设计数模存在微小的偏差，更适合用于参考、可视化展示与逆向工作流程，如果需要用于精确制造，建议在其基础上进一步完成表面重建，修正制造带来的微小形变，提取出参数化的曲面与结构特征后再用于开模或生产。

在实际工程应用中，这类车灯装饰框架的设计需要平衡多个维度的要求：外观上要满足整车的设计语言，曲面高光无扭曲，和周边零件的分缝均匀；结构上要满足振动、高低温循环、耐老化等车规级要求，安装点的强度要能承受车辆行驶过程中的振动载荷，不会出现断裂、松动；光学上要避免内壁反光造成的杂散光，框架表面的纹理处理、角度设计都要配合光学系统的要求，防止光线在框架内部反射形成眩光影响照明效果；装配上要适配大灯的自动化生产线装配流程，定位结构简单可靠，装配步骤少，不需要额外的辅助工装就能完成快速装配。这份扫描数据完整还原了量产件在这些维度上的设计细节，能够为同类型车灯装饰件的设计提供真实的参考依据，帮助结构设计人员快速理解豪华品牌车型在大灯装饰件上的设计思路与细节处理方式，减少设计过程中的试错成本。
