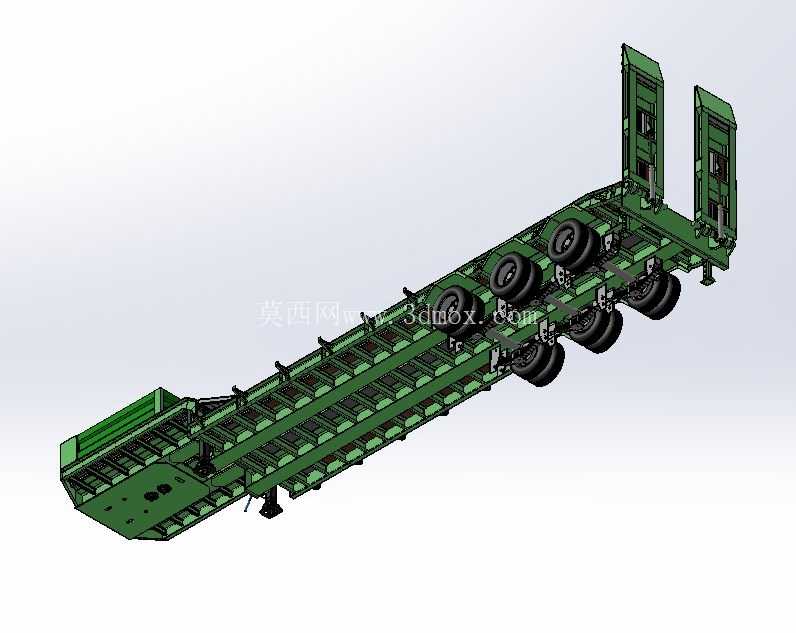

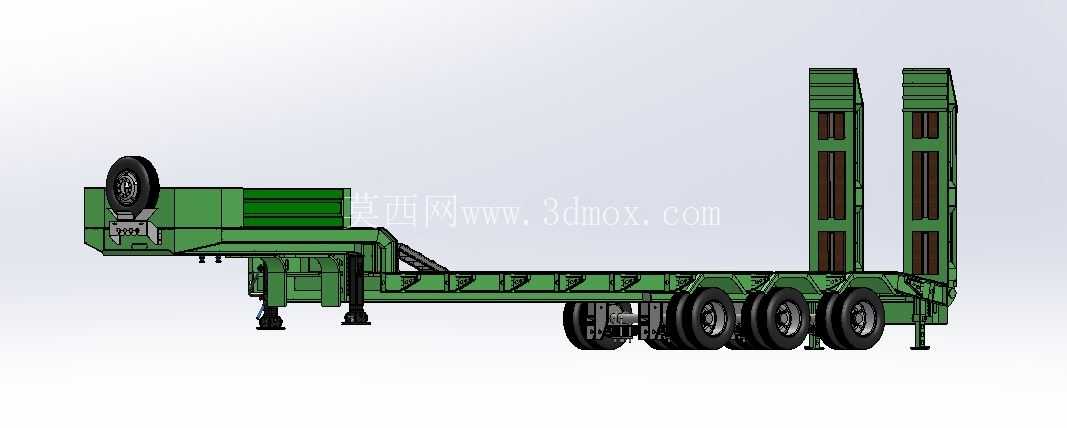

60吨低平板半挂运输拖车结构设计

这款60吨级低平板拖车，核心服务于大件重载陆路运输场景，常见于工程机械设备转场、重型工业构件转运、大型冲压/机床设备厂区移位等作业环节，相比普通栏板货运挂车，其货台高度更低的设计从根源上解决了超高类大件的通行限高问题，同时降低重载货物装卸时的重心高度，大幅提升高速行驶、非铺装路面通行时的行驶稳定性。

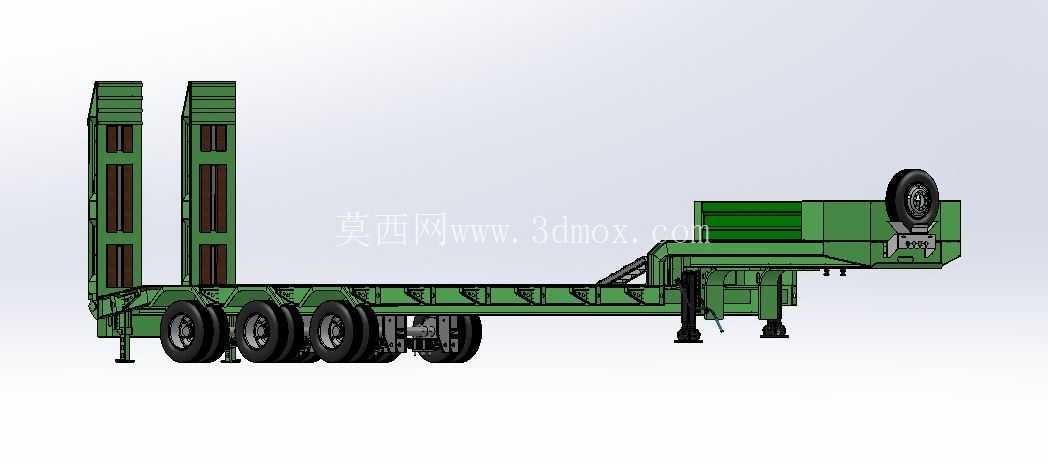

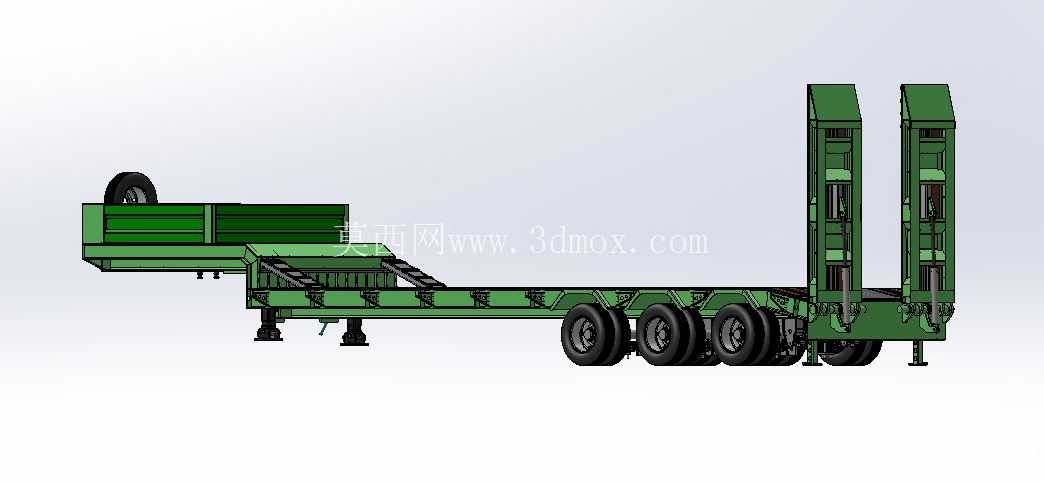

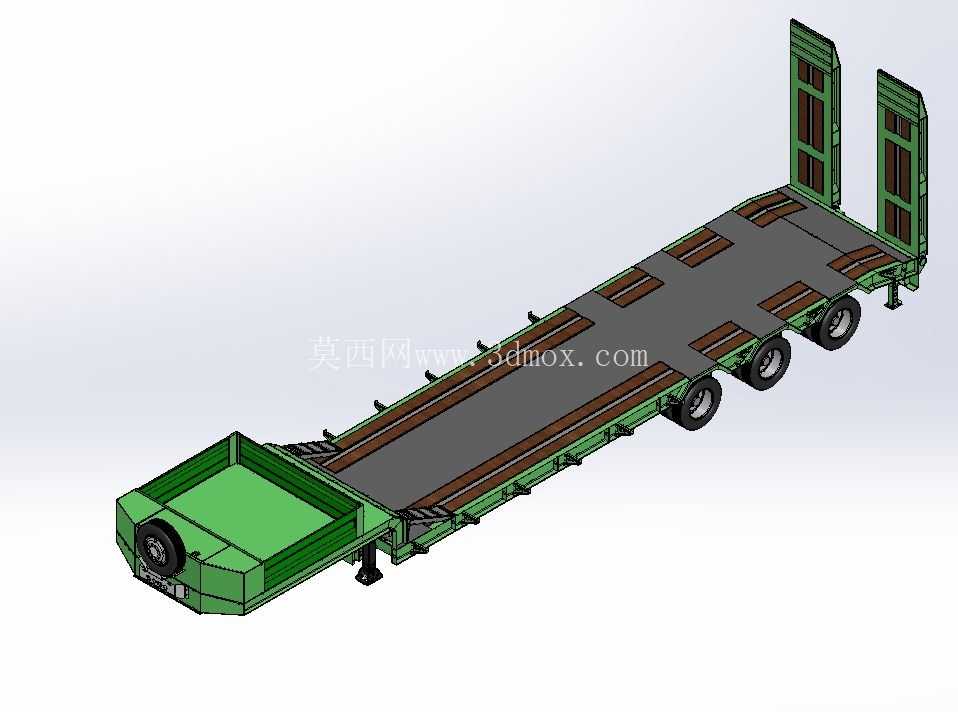

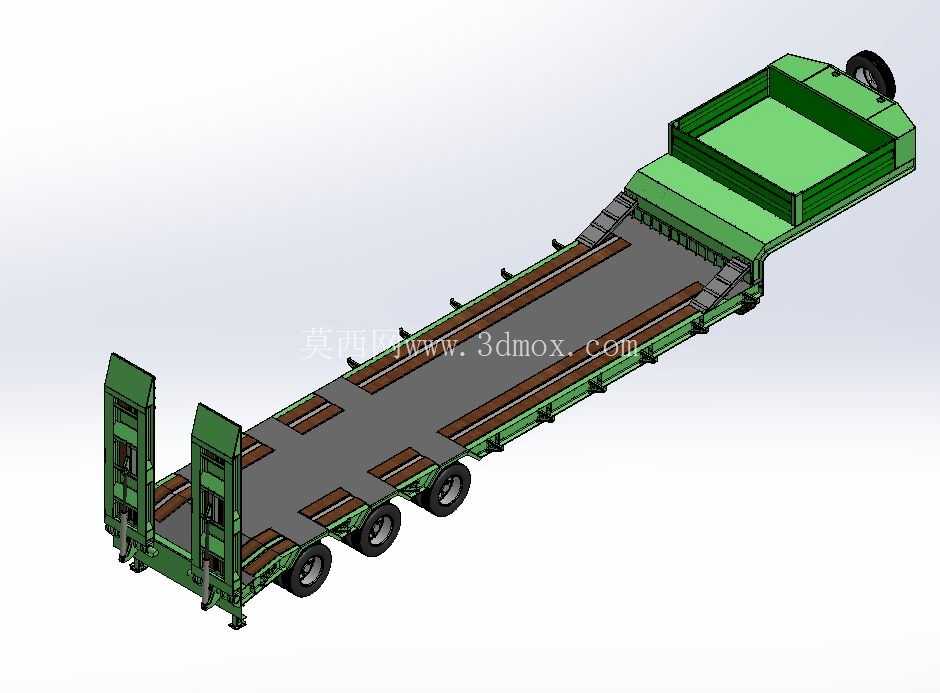

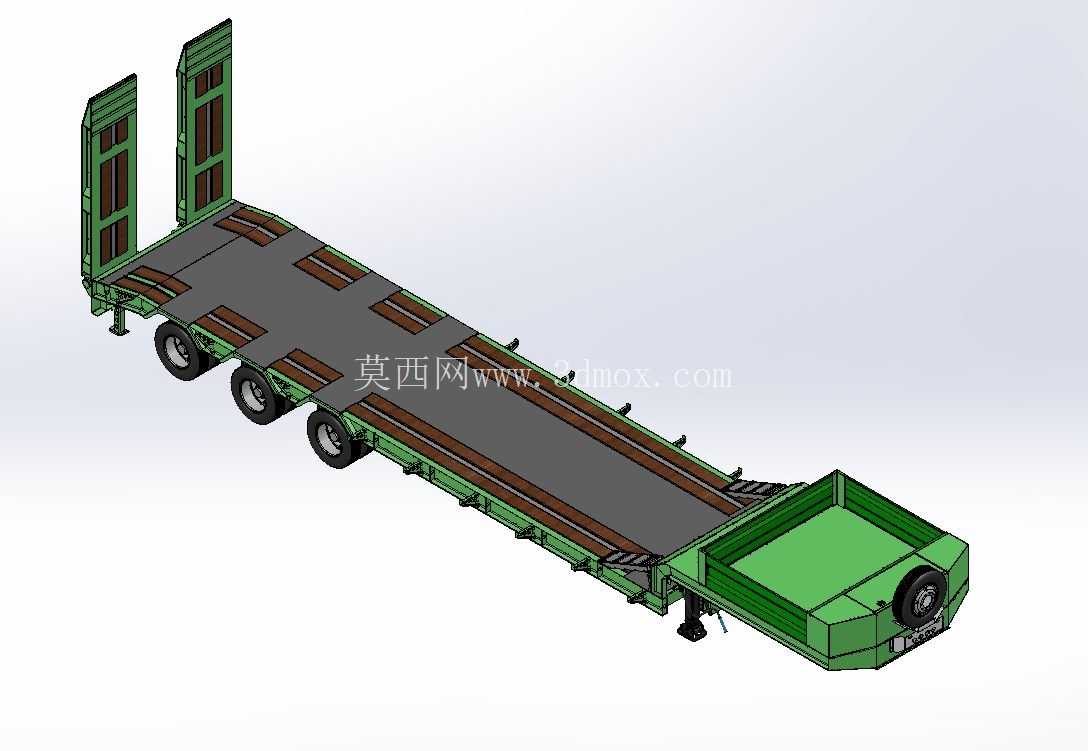

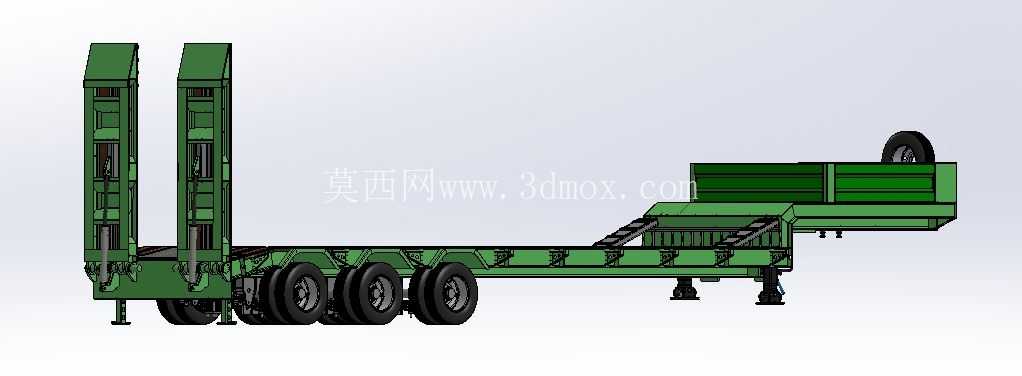

从结构设计逻辑来看，整车采用三轴承载布局，每根车桥匹配双胎配置，单轮额定载荷匹配60吨总承载的冗余设计，轮胎选用重载货运专用的高压钢丝胎，轮距设定兼顾宽体重载设备的承载受力均匀性，避免货台局部应力集中导致的主梁变形。货台主体采用贯穿式纵梁加横向肋板的焊接结构，主纵梁选用高强度低合金钢板折弯成型，腹板厚度根据承载受力分布做差异化设计，中部承载核心区腹板厚度大于两端区域，在控制整车自重的前提下保证抗弯抗扭强度；货台表面铺设的防滑耐磨条，沿货物装卸方向纵向布置，既可以增大履带类工程设备上下爬梯时的摩擦力，也能作为货物绑扎时的定位基准，配合货台边缘预留的绑扎挂点，可适配挖掘机、装载机、大型冲压模具、重型预制构件等不同外形货物的固定需求。

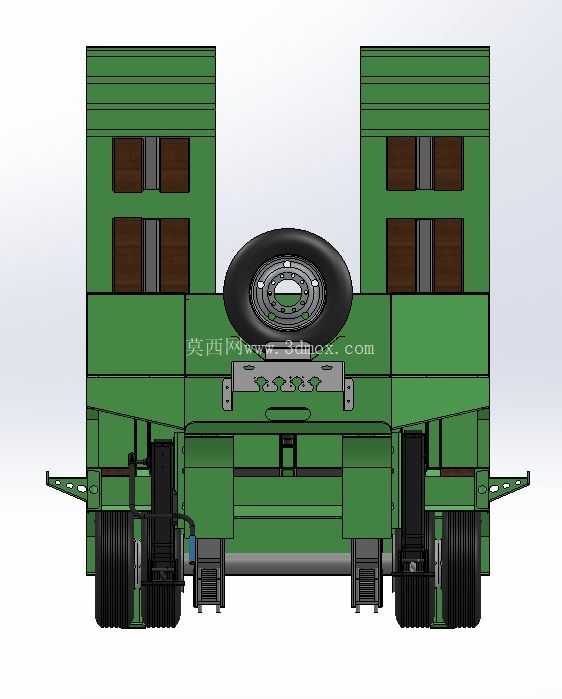

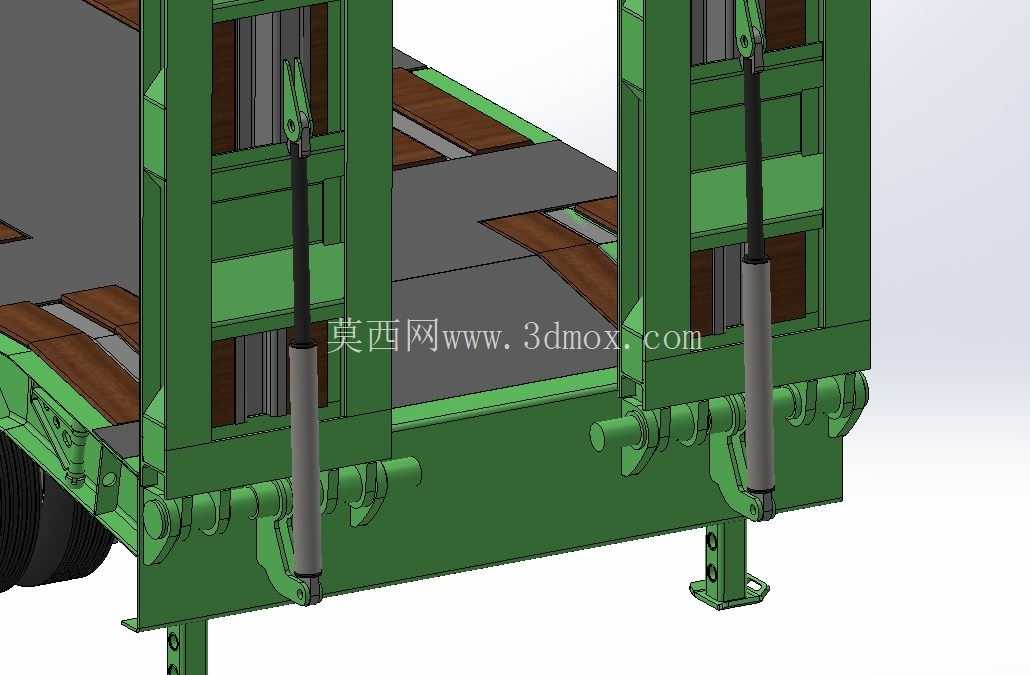

尾部配置的双段式液压爬梯，是这款拖车的核心功能结构，爬梯翻转角度可根据装卸场景调整，爬梯表面同样设置防滑格栅，履带式设备可直接沿爬梯行驶至货台，无需额外吊装设备辅助；爬梯收起后通过机械锁止机构固定在货台尾部，行驶过程中不会出现晃动松脱。前端鹅颈部分的结构设计匹配牵引车头的连接尺寸，牵引销位置符合通用货运半挂的连接标准，可适配主流重型牵引车头的挂载需求，鹅颈下方设置的可折叠支腿，在拖车与车头分离时可独立支撑前端载荷，保证临时停放时的整车稳定性。

从安装边界与尺寸适配角度，整车货台的有效承载宽度覆盖常规工程设备的通行宽度，货台最低高度控制在满足常规道路通行的限高要求范围内，爬梯展开后的接地角度控制在15度以内，保证履带设备、轮式重载设备上下时不会出现底盘剐蹭；整车转弯半径的设计匹配普通干线公路、厂区道路的转弯要求，三轴的转向随动设计减小了轮胎在转弯过程中的磨损，同时降低狭窄场地内的转向难度。

在细节设计上，货台两侧设置的可翻转挡边，在运输超宽货物时可放平拓展承载宽度，运输常规货物时竖起起到侧向防护作用；整车的制动气路、电路走线全部沿纵梁内侧布置，通过固定卡扣规整排布，避免行驶过程中碎石击打、泥水侵蚀导致的管路损坏；支腿操作位置、爬梯液压控制接口都设置在人员便于操作的高度，日常检查、装卸操作时无需额外登高作业。这类低平板拖车的结构建模过程中，需要重点校核纵梁在满载工况下的挠度变形量，保证重载时货台的变形量在允许范围内，同时要对车桥安装位、牵引销连接位、爬梯铰接位做局部应力强化，避免长期交变载荷下出现焊缝开裂、结构疲劳失效的问题；轮胎与轮拱的间隙预留要考虑重载时的悬架压缩量，避免颠簸路面出现轮胎剐蹭货台的情况。
