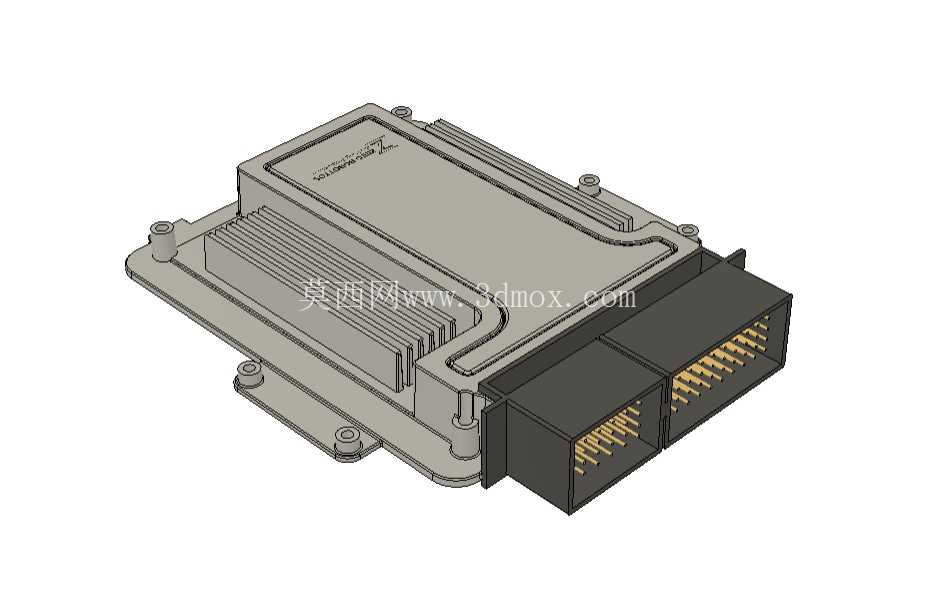

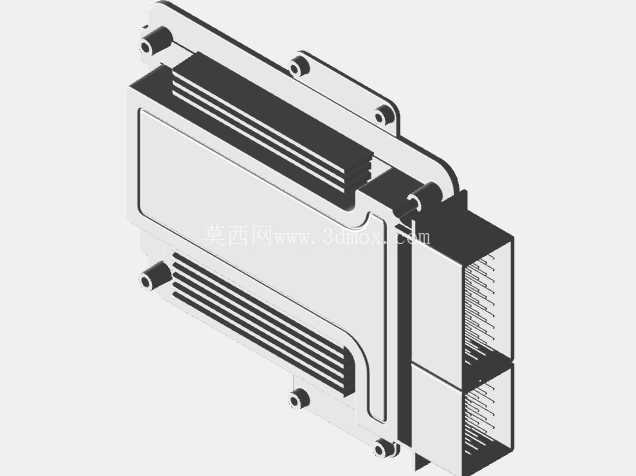

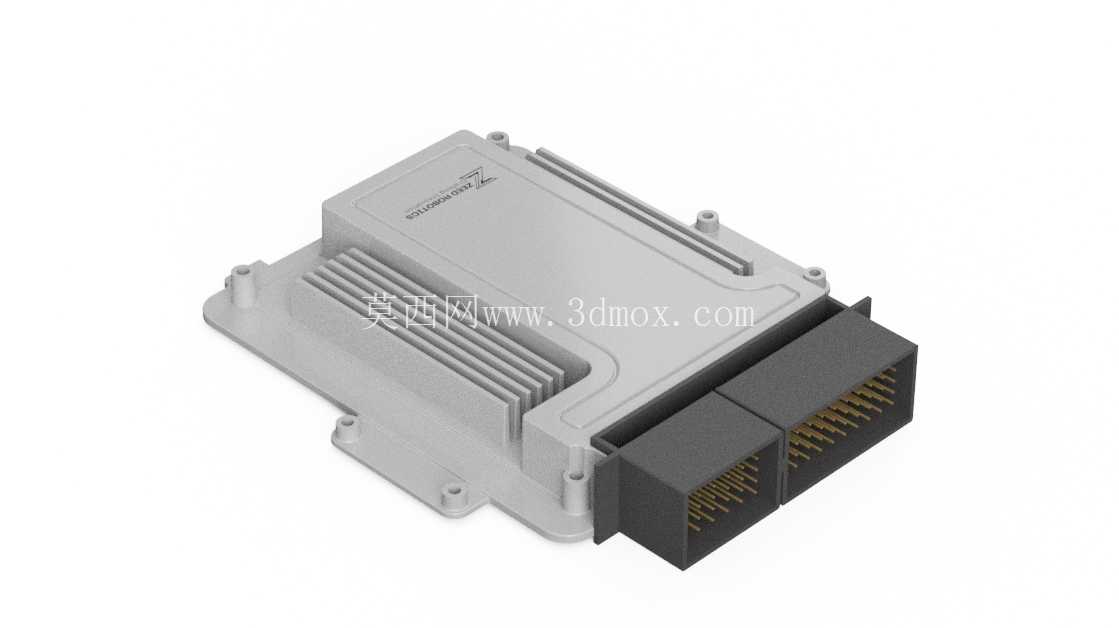

类博世结构汽车发动机电控单元外壳

在燃油车动力电控系统的硬件布局里，ECU外壳承担着核心控制板的防护、散热与安装定位功能，这款参照博世成熟ECU结构设计的外壳，适配多数12V供电的乘用车主控单元场景，可直接用于发动机控制模块的硬件封装环节，也能作为同类型电控单元开发阶段的结构参考样件。从实际装车场景来看，这类外壳需要同时满足机舱内的安装适配、电磁屏蔽、散热以及接插件对位精度要求，设计阶段首先要考虑的就是安装边界的匹配性：外壳底座预留的四个带衬套的安装孔位，孔距公差控制在±0.1mm范围内，适配主流车型机舱内的ECU安装支架点位，安装后整体突出安装面的高度不超过45mm，不会和周边的线束、进气管道产生运动干涉。外壳主体采用压铸铝合金材质的结构设计，上盖表面布置的多道平行散热筋，并非装饰性结构，筋条高度3mm、间距6mm，在车辆行驶过程中可以借助迎面气流带走控制板工作产生的热量，保证内部功率元件的工作温度稳定在合理区间，避免高温导致的电控逻辑异常。接插件端的结构设计完全参照量产车规级标准，两个不同针数的黑色接插件插槽做了防呆错位处理，插槽周边的密封槽预留了1.2mm的压缩余量，装配防水胶圈后可以达到IP67的防护等级，完全应对机舱内的泥水、油污飞溅以及高湿度工况。外壳的上下盖结合面采用止口结构设计，止口配合间隙控制在0.05mm以内，既可以提升整体结构的抗扭刚度，也能为内部的PCB板提供连续的电磁屏蔽通路，减少外界电磁信号对发动机控制信号的干扰，同时避免自身工作产生的电磁辐射影响车内其他电子设备。从结构设计的逻辑来看，这款外壳没有做多余的异形结构，所有的曲面过渡都遵循压铸工艺的脱模要求，侧壁拔模斜度设置为1.5°，散热筋位置的拔模斜度适当加大到2°，避免量产阶段出现粘模、拉伤的问题；底座上的接插件安装位做了局部加厚处理，厚度达到4mm，抵消接插件插拔过程中产生的应力，避免长期使用后出现安装位开裂的问题。内部的PCB安装柱高度统一为8mm，柱端预留M2.5的螺丝孔位，安装柱和外壳主体之间做了R1.5的圆角过渡，减少应力集中，同时柱顶的平面度控制在0.05mm以内，保证PCB安装后不会出现翘曲，避免板上元件虚接。在实际的三维建模过程中，这类外壳的建模需要优先保证安装点位、接插件位置的精度，其次才是外观曲面的顺滑度，所有的壁厚都保持均匀，主体壁厚2.5mm，局部加厚位置不超过4mm，避免压铸过程中出现缩孔、气孔等缺陷；边角位置全部做了R0.8以上的圆角处理，既符合压铸工艺要求，也能避免装车维护过程中锐边划伤操作人员。和市面上常见的ECU外壳相比，这款参照博世结构设计的产品，在接插件布局、安装点位上和量产博世ECU的互换性较强，在售后替换、改装电控系统的场景中，可以直接适配对应的线束插头，不需要额外修改线束定义或者安装支架，大幅降低了电控系统改装或者替换的结构适配成本。外壳表面的处理采用常规的喷塑工艺，既可以提升耐腐蚀性，也不会影响散热性能，上盖表面预留的标识区域是平面结构，可以直接丝印型号、参数等标识内容，不需要额外做结构避让。从安装维护的角度考虑，上下盖的固定采用周边布置的自攻螺丝孔位，螺丝间距控制在40mm以内，保证结合面的压力均匀，密封胶圈的压缩量一致，后期拆解维护时只需要拆下周边螺丝即可打开上盖，不需要破坏整体结构，维修后重新装配也能保证防护性能达标。
