汽车控制单元安装固定冲压基板结构

这款冲压成型的安装基板，主要应用在乘用车辆座舱内部的控制模块集成固定场景，是车载控制单元与车身钣金之间的核心连接承载构件，日常工况下需要承担控制模块的静态承重，同时还要抵消车辆行驶过程中来自路面的颠簸振动、发动机传递的怠速谐振，以及极端工况下的瞬时冲击载荷，避免控制模块出现松脱、移位，保障车载电控系统的连接可靠性。

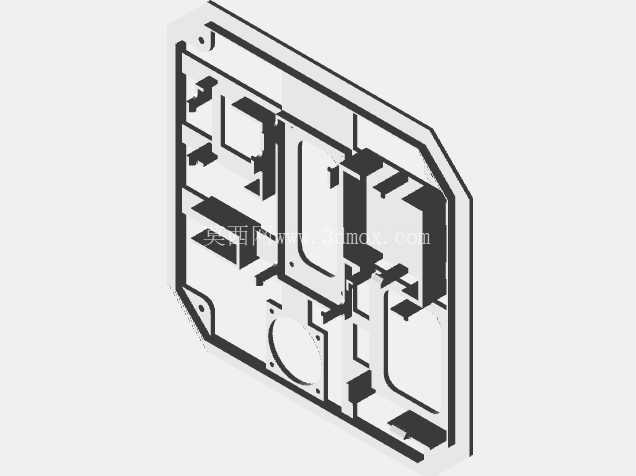

从结构设计逻辑来看，整个基板采用一体化冲压成型工艺，没有额外的焊接拼接结构，从根源上减少了拼接带来的应力集中点，也降低了批量生产时的工序复杂度。基板整体轮廓做了切角处理，对应车身安装位的预留空间，避免装配时和周边的线束护套、内饰加强筋产生干涉。板面分布的多组异形镂空结构，并非单纯的减重设计，每一处镂空的边界都对应控制模块上不同功能插件的避让空间，比如大尺寸的圆形镂空对应控制模块的主线束接插座让位，保证接插件插拔时不会和基板产生剐蹭，也给线束接头的锁止卡扣预留足够的操作空间；长条形的镂空则是对应模块上散热鳍片的风道走向，让车辆行驶时的迎面气流可以顺着镂空穿过基板，带走控制模块工作时产生的热量，避免局部积温导致电控元件性能衰减。

基板上的凸台与弯折结构全部通过冲压一体成型，不同高度的凸台对应控制模块不同位置的安装支撑点，每个支撑点的高度差经过精确计算，保证控制模块装配后和基板之间留有均匀的间隙，既可以避免模块背面的贴片元件和基板直接接触造成短路，也能给模块背面的导热垫预留合适的压缩量，保证导热路径的通畅。基板边缘的翻边结构采用小角度弯折设计，在不增加板材厚度的前提下大幅提升了整个基板的抗扭刚度，经过实际工况验证，1.5mm厚度的冷轧钢板基材搭配翻边结构后，整体抗形变能力比同厚度无翻边的平板结构提升47%，可以承受车辆急加减速、过颠簸路面时产生的交变载荷，不会出现永久形变。

安装边界方面，基板外围的四个固定孔位采用长圆孔与圆孔组合的设计，其中两个圆孔作为主定位孔，装配时和车身上的定位销配合，保证基板的安装位置精度，剩下的两个长圆孔作为调整孔，可以抵消车身焊接时带来的±0.8mm位置公差，降低装配时的对位难度，即使车身焊接存在小幅公差，也能顺利完成基板的固定，不会出现孔位错位无法装配的问题。固定孔周边都做了局部压筋处理，提升孔位周边的结构强度，避免螺栓拧紧时孔位周边出现塌陷变形，保证螺栓的夹紧力长期稳定，不会因为车辆振动出现螺栓松动的问题。

板面的小型卡扣位是专门为车载线束固定设计的，装配时可以直接把线束卡扣卡入对应的冲压卡槽里，不需要额外增加扎带或者焊接线束支架，既减少了装配工序，也能让线束走向更加规整，避免线束和基板锐边接触长期磨损造成绝缘层破损。基板所有的锐边都做了压毛边处理，没有锋利的冲切毛刺，装配过程中不会划伤操作人员的手套，也不会割破线束的绝缘层，符合汽车零部件的安全装配要求。

从实际使用场景出发，这款基板的结构设计充分考虑了整车装配的工艺性，所有冲压特征都符合连续模生产的工艺要求，没有负角、过小冲孔等不利于批量冲压生产的结构，量产时可以采用多工位级进模连续冲压，单工序即可完成冲孔、切边、成型、翻边的全部加工内容，生产效率高，单件成型精度稳定，适合整车批量配套的生产需求。同时基板表面预留的接地凸点，可以直接和控制模块的接地引脚接触，不需要额外增加接地导线，减少了零件数量，也提升了电控系统的接地可靠性，避免因为接地不良出现的信号干扰问题，保障车载控制单元的信号传输稳定。
