带120V插座的DIN导轨安装支架结构

在工业电控柜、桌面电子测试台的模块化搭建场景中，这类集成120V插座的DIN导轨支架，是解决零散电气元件规整安装、快速布线的核心结构件，尤其适配小批量电子原型开发、步进驱动测试台这类需要频繁调整元件位置的使用场景。不同于普通DIN导轨卡扣件仅做单一固定的设计，这款支架将电源输出接口与导轨安装基座做了一体化整合，省去了额外在导轨上排布插座模块的空间，也减少了柜内零散布线的接头数量，降低线路松脱的风险。

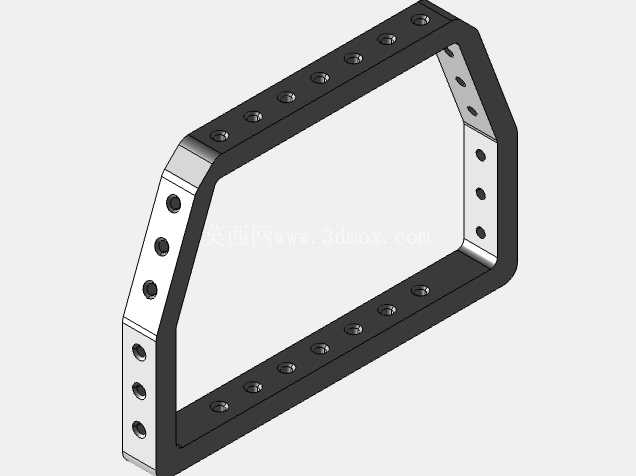

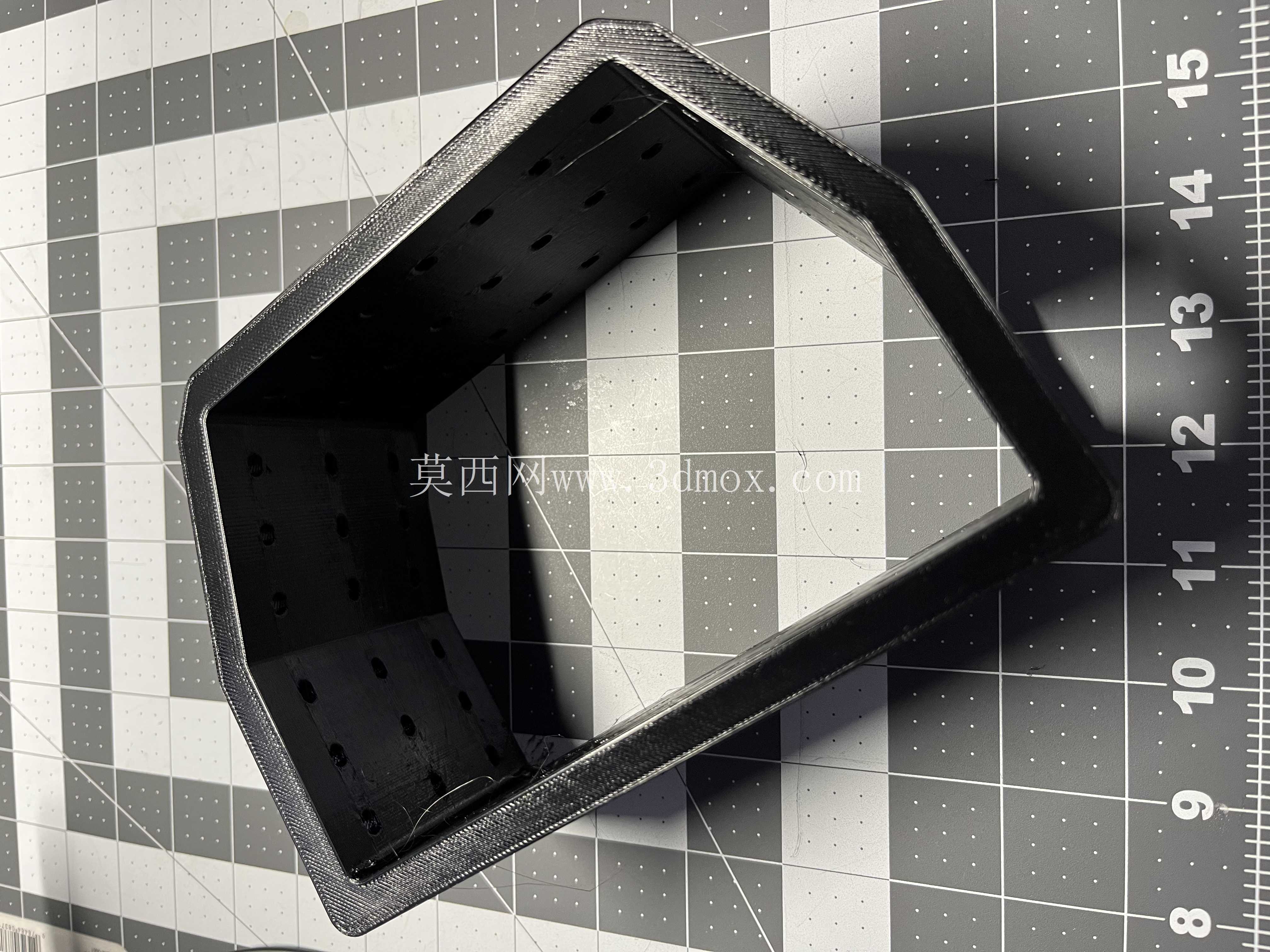

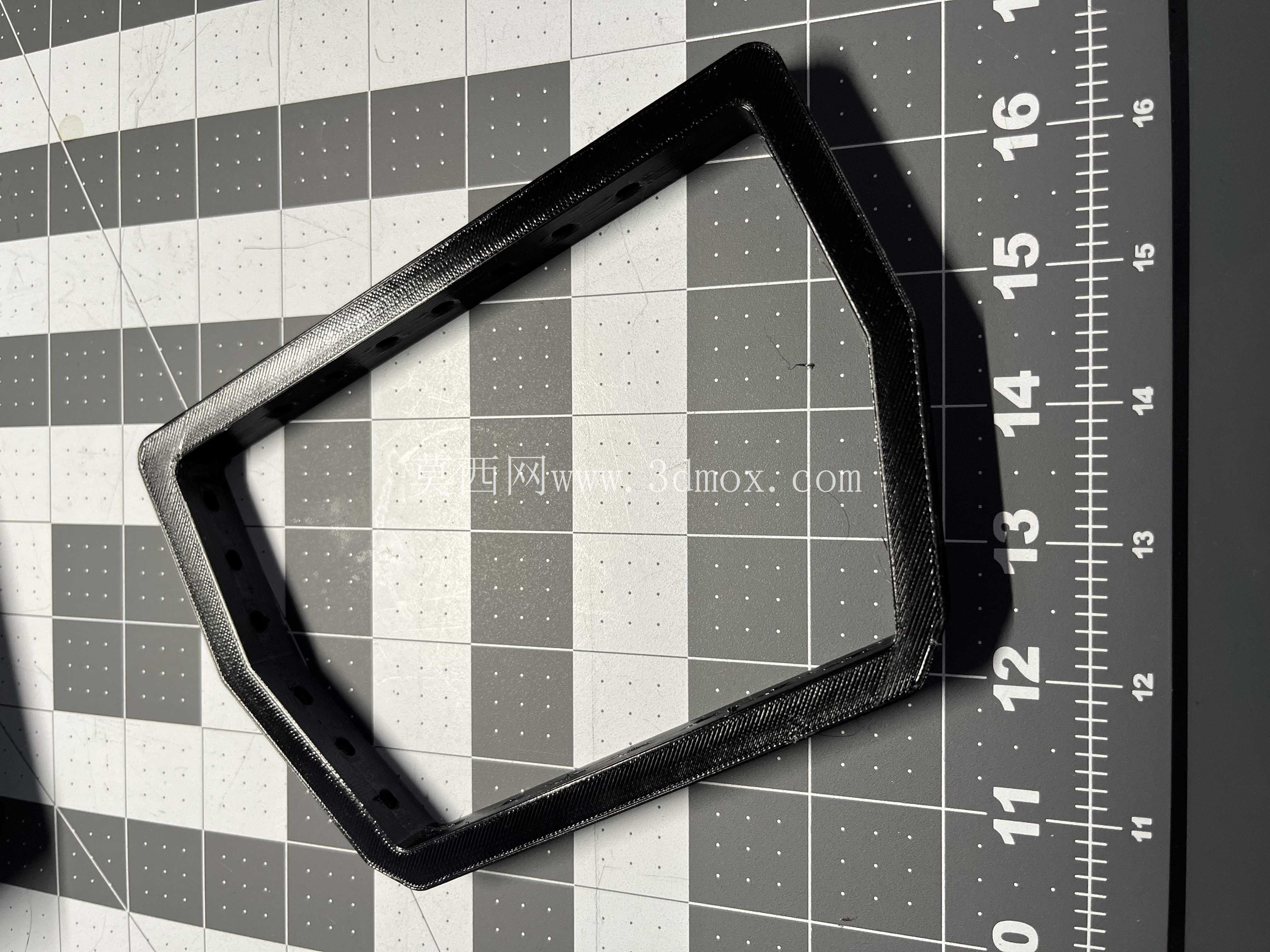

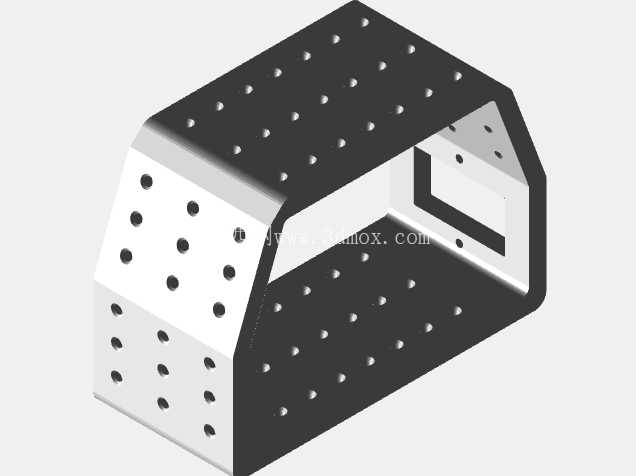

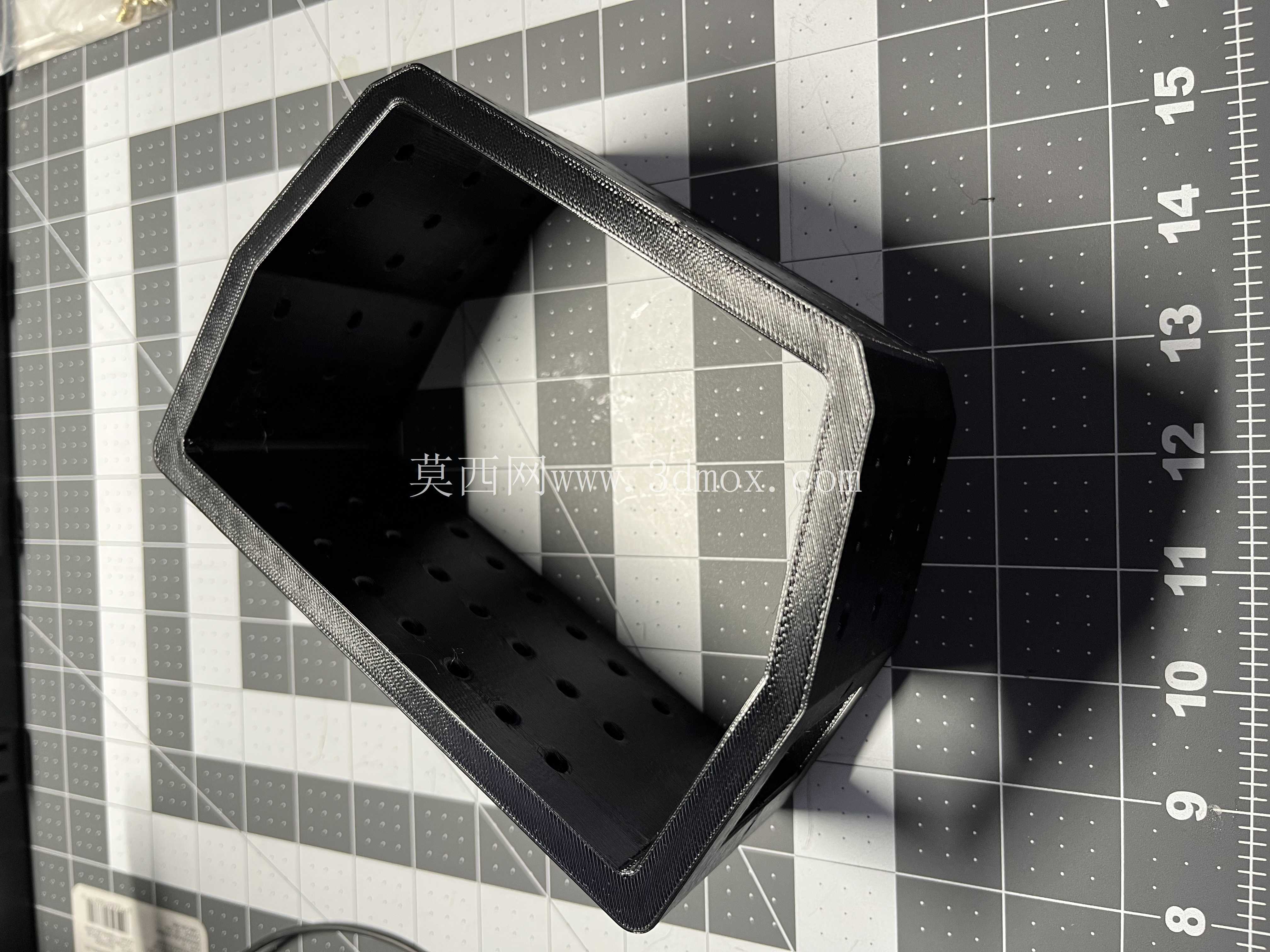

从结构设计逻辑来看，支架整体采用弯折钣金成型工艺，主体为围合式的框型结构，三个立面均排布了规则的阵列安装孔，孔位间距适配常用电子元件的安装尺寸，既可以直接固定NEMA23规格步进电机驱动器这类标准尺寸的工控元件，也能通过铜柱、扎带拓展固定定制开发的PCB板、接线端子等非标准件。倾斜的前立面预留了120V插座的嵌入安装位，插座安装后与立面齐平，不会突出支架外轮廓占用额外的操作空间，插拔插头时的受力可以直接传导到整个支架框体，避免长期插拔导致的卡扣松动、支架变形问题。

安装边界方面，支架底部的卡扣结构完全适配标准35mm宽度DIN导轨的安装尺寸，卡扣的弹性余量经过适配，既可以徒手完成卡装拆卸，卡入导轨后也不会因为设备运行的震动出现移位，支架整体的外轮廓宽度控制在单排导轨安装的常规间距范围内，相邻安装的其他导轨元件不会出现干涉。三个立面的安装孔均采用通孔设计，适配M3、M4规格的安装螺丝，孔位边缘做了去毛刺处理，避免安装时刮伤导线绝缘层。框体内部预留了足够的走线空间，插座的接线端可以在框内完成接线，导线可以顺着支架侧面的孔位引出到导轨侧的布线槽，整体布线规整度更高，也能避免导线被其他运动部件剐蹭。

实际使用中，这类支架最突出的优势是模块化适配能力，不需要在安装板上打孔攻丝，只需要卡入DIN导轨就能完成固定，在搭建临时测试台的时候，可以根据测试需求快速调整支架在导轨上的位置，增减安装的元件数量，相比传统的螺丝固定式安装，调整效率能提升数倍。在小型电控柜的批量装配中，这类集成支架也能减少柜内的零件数量，降低装配工时，同时统一的安装孔位也能让柜内元件排布更整齐，后续维护排查线路的时候更便捷。

结构强度上，钣金弯折的框型结构本身具备不错的抗形变能力，即使在支架上满装总重量不超过2kg的电子元件，长期使用也不会出现弯折变形，阵列孔位的排布也兼顾了不同尺寸元件的安装需求，不需要额外打孔就能适配大多数常用的低压工控元件。插座安装位的定位尺寸严格匹配美标120V插座的安装规格，插座嵌入后不会出现晃动，插拔插头的手感稳定，长期使用也不会出现接触不良的问题。

在做三维建模的时候，这类支架的重点在于卡扣与导轨的配合公差控制，卡扣的内尺寸要比导轨宽度预留0.1-0.2mm的间隙，保证卡装顺畅的同时不会出现旷量，阵列孔位的位置度公差要控制在0.1mm以内，保证不同元件安装时孔位对齐，不需要额外扩孔。弯折处的圆角半径要匹配钣金加工的工艺要求，避免弯折处出现开裂，同时也要控制弯折后的回弹量，保证支架整体的尺寸精度，卡入导轨后不会出现倾斜。
