双网口导轨式通讯连接模块结构设计

这款双网口导轨安装式通讯连接部件，主要面向工业现场总线组网、柜内设备信号互联场景设计，适配标准DIN导轨安装环境，是工业控制柜、分布式IO站点、设备层通讯链路里常用的接口转接载体。日常在车间产线的设备组网环节，这类部件承担着以太网信号的桥接、分路功能，能在不额外占用柜内大面积安装空间的前提下，完成相邻设备的网络链路搭建，避免现场布线时线缆过度弯折、接口受力损坏的问题。

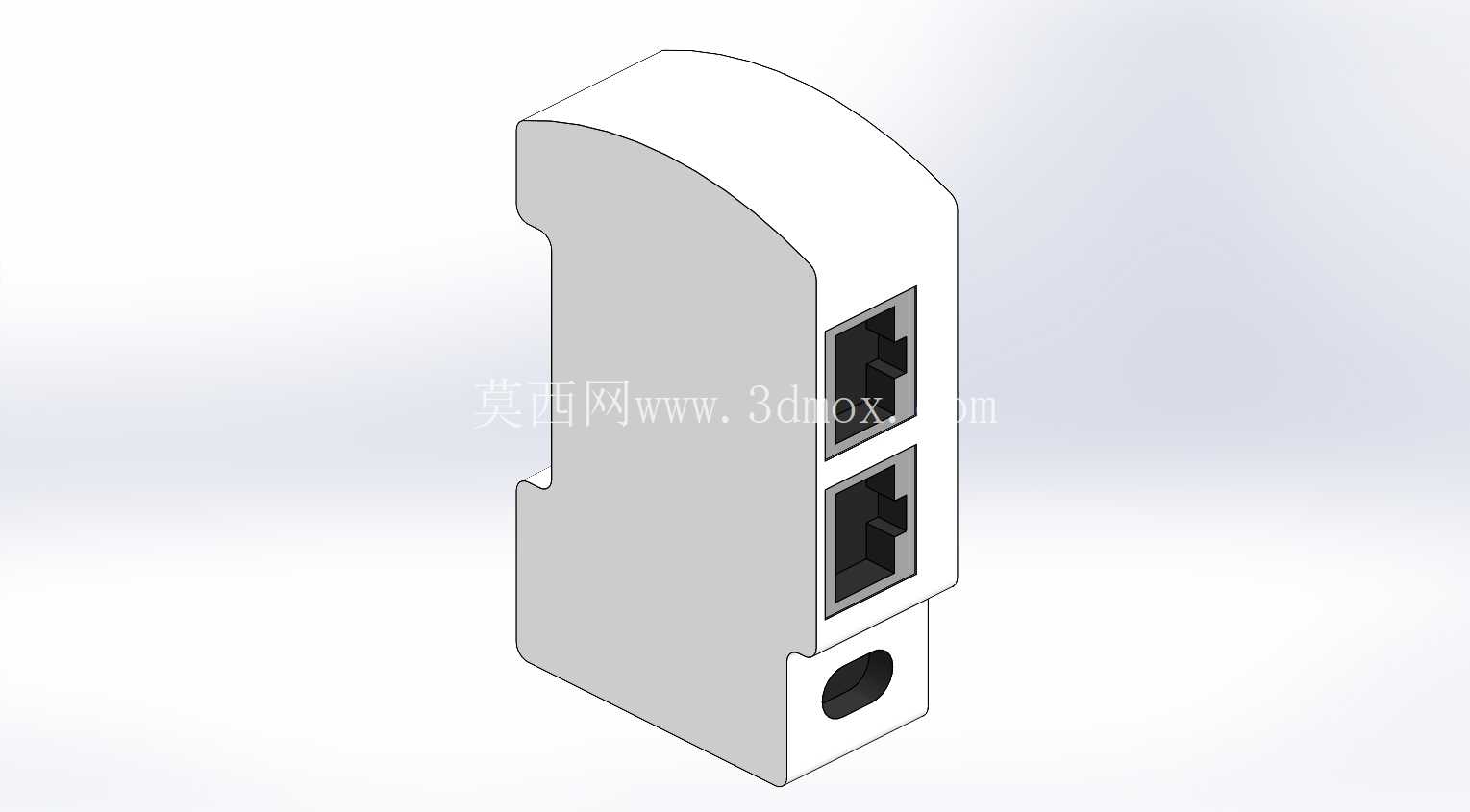

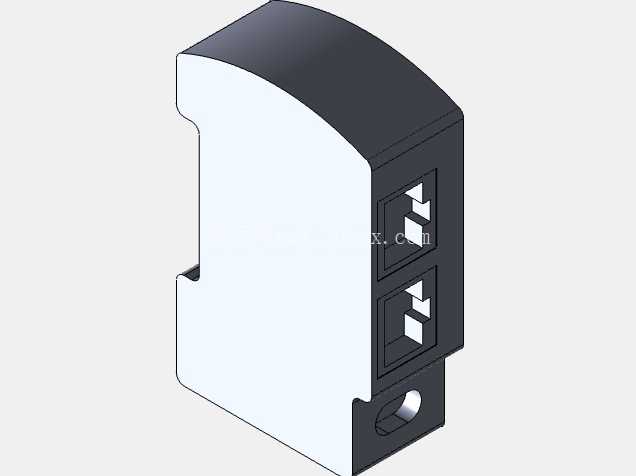

从结构设计逻辑来看，部件主体采用单侧圆弧收边的长方体构型，非安装侧的圆弧过渡并非单纯的外观处理，而是考虑到柜内布线时，网线水晶头插拔过程中手部操作的避让空间，同时也能减少相邻安装部件之间的锐角磕碰，避免绝缘层刮损带来的安全隐患。主体正面垂直排布两个标准RJ45网口，接口间距预留了足够的手指操作空间，即便带防滑纹的水晶头插拔，也不会出现两个接口操作互相干涉的情况，网口内嵌的金属屏蔽层结构，能在工业现场强电磁干扰环境下，降低信号传输的丢包概率，保障通讯稳定性。

安装侧的结构完全适配标准TS35 DIN导轨的卡装尺寸，部件下部预留的椭圆形安装孔，既可以配合导轨卡扣完成快速卡装，也能在需要永久固定的场景下，使用M4规格螺丝完成锁附固定，两种安装方式兼容的设计，能适配不同现场的安装需求：临时调试的站点可以用导轨卡装快速完成部署，长期固定的核心节点可以用螺丝锁附避免设备震动导致的部件移位。部件整体的壁厚控制在2.5mm，采用阻燃ABS材质注塑成型的结构强度，能满足-20℃到60℃的工业现场工作温度范围，外壳的防护等级达到IP20，可阻挡直径大于12mm的异物进入壳体内部，适配柜内干燥无凝露的安装环境。

在安装边界的尺寸控制上，部件宽度仅为22mm，在标准导轨上并排安装时，单部件占用的导轨长度极小，能最大化利用柜内导轨的安装空间，即便在高密度布线的柜内环境，也不会挤占其他电气元件的安装位置。部件后侧与导轨贴合的面做了0.3mm的凸起筋条设计，既能减少壳体与导轨的接触面积，降低卡装时的摩擦力，也能在柜内出现凝露时，让壳体与导轨之间留出微小的通风间隙，避免长期贴合导致的金属导轨锈蚀、壳体表面霉变问题。网口接口的伸出高度控制在12mm，配合常规长度的水晶头插接后，网线的弯曲半径能满足超五类、六类网线的最小弯曲要求，不会因为接口伸出长度不足导致网线根部长期处于弯折受力状态，延长网线的使用寿命。

从实际使用的功能特性来看，这款部件内部可搭载网络信号转接PCB板，实现两个网口之间的信号直通、或者信号隔离中继功能，壳体内部预留的PCB安装柱位置，能适配不同功能的板卡安装，不需要修改外壳模具就能完成不同功能版本的产品迭代，这种模块化的设计思路，能大幅降低后续产品改型的开模成本。壳体上下两端预留的走线槽位，能让内部板卡的接线顺着槽位排布，避免组装时线缆挤压到网口的焊盘位置，导致长期使用后出现虚焊、接触不良的问题。壳体的合模缝做在侧面非可视面，组装完成后正面看不到合模线，既提升了外观的整洁度，也能避免合模缝位置积灰，影响部件的绝缘性能。

在现场维护的便利性设计上，部件侧面预留的卡扣拆卸缺口，能让运维人员使用一字螺丝刀就可以快速完成部件的导轨拆卸，不需要拆掉相邻的其他元件，大幅缩短现场故障排查、部件更换的时间。网口位置的标识凹槽，可以粘贴网口序号、链路方向的标识标签，即便在柜内光线不足的环境下，运维人员也能快速识别对应的链路，避免插错网口导致的网络环路故障。整体结构没有采用多余的装饰性设计，所有的外形特征都是围绕安装便利性、使用可靠性、维护便捷性展开，完全贴合工业现场电气部件的设计逻辑，没有冗余的结构浪费，也没有为了压缩尺寸牺牲操作空间，在安装密度、操作便利性、结构可靠性三者之间找到了比较好的平衡点。
