Victor425A4针防爆防火工业插头结构

在油气开采场站、井下采掘作业面、化工易爆生产车间这类存在易燃易爆混合气体的高危作业场景里，常规接插件插拔时产生的微小电弧，或是外壳破损后内部带电部件外露，都极有可能触发燃爆事故，这类场景对电路接插件的隔爆、防火性能有着近乎严苛的要求，本次呈现的4针接插件结构，正是针对这类高危场景开发的电路连接部件。

从实际使用需求出发，这款接插件额定载流能力匹配425A大电流传输需求，可满足重型采掘设备、移动式防爆作业机组的主供电回路连接需求，4根插针的排布经过相位匹配设计，可避免现场接线时出现相位错接的问题，插针端部采用Grub螺钉锁紧结构，接线时将剥除绝缘层的线芯插入插针尾部的锁紧孔，拧紧内六角锁紧螺钉即可完成线缆与插针的可靠连接，相比传统的压接式接线，这种结构无需专用压接工具，现场运维时的接线、拆线操作更加便捷，同时螺钉锁紧的接触面积更大，大电流通过时的接触电阻更低，可有效避免长期满负荷运行时接插部位出现异常发热的问题。

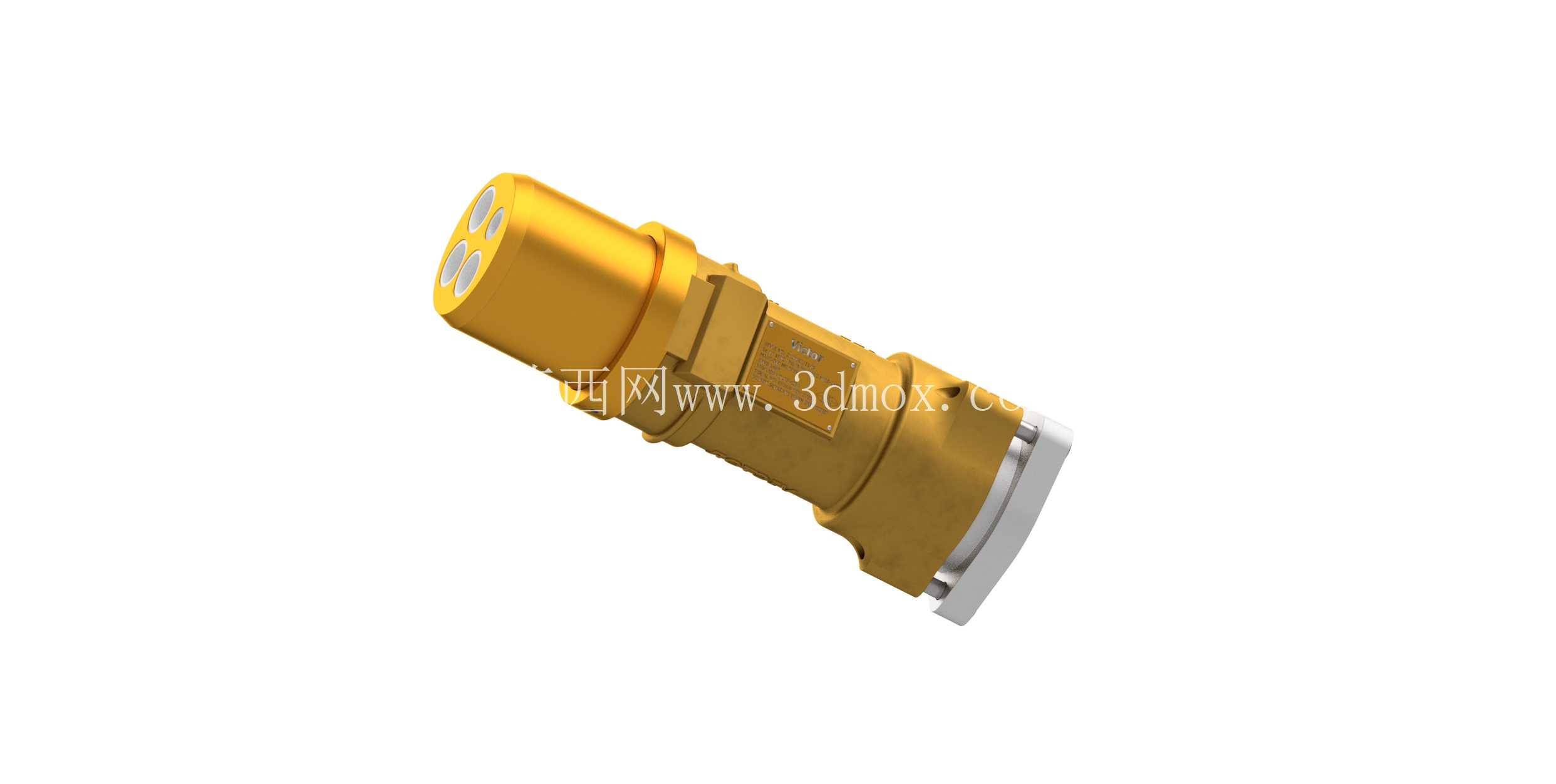

整体外形采用圆柱形一体化黄铜壳体设计，黄铜材质本身具备优异的导电性能与结构强度，同时表面经过钝化处理，可在高湿、高腐蚀的工业环境下长期使用而不出现锈蚀问题，壳体的各段衔接处均设计有符合隔爆要求的接合面，接合面的长度、间隙均严格满足隔爆型电气设备的相关标准要求，即使插头内部出现燃爆，火焰在通过接合面的缝隙时会被充分冷却，不会引燃外部的易燃易爆混合气体，从结构上实现隔爆防护。插头的插合端设计有导向定位结构，现场插接时无需反复对位，对准导向槽推入即可完成插合，插合到位后自带的锁紧结构会自动卡合，避免设备运行过程中受振动影响出现插头松脱、断电的问题；法兰安装端设置有均匀分布的安装孔，可直接固定在设备的壳体面板上，安装边界与同规格的常规工业插头具备一定的互换性，老旧设备的防爆改造时可直接替换原有接插件，无需额外改动设备面板的开孔尺寸。

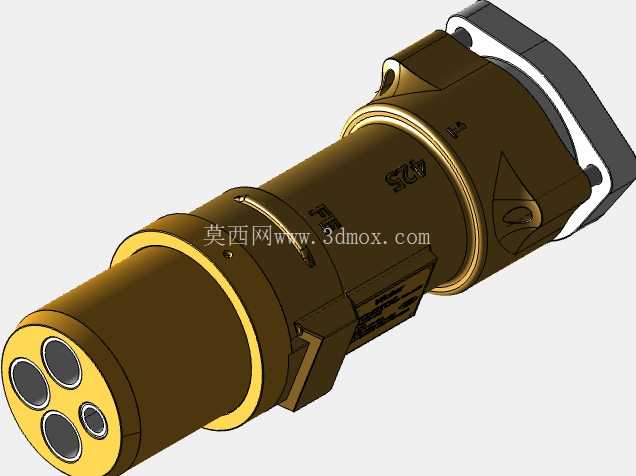

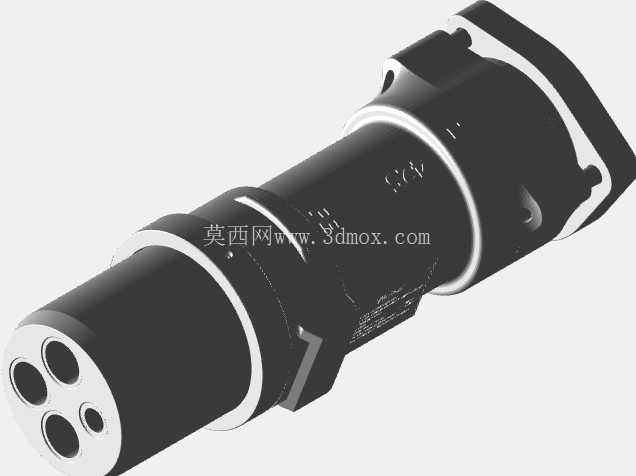

建模过程中针对这类隔爆接插件的核心特性做了完整还原，首先是隔爆接合面的细节，所有配合面的台阶、间隙都按照实际产品的尺寸参数做了还原，没有做简化省略，方便结构设计人员直接参考接合面的参数开展同类型产品的设计；插针部分的Grub螺钉锁紧结构做了单独的拆分建模，可清晰看到螺钉与插针、线芯的配合关系，方便工艺人员评估接线操作的空间是否充足；壳体外部的防滑滚花、标识刻印区域也做了对应呈现，滚花的间距、深度都符合实际加工的工艺要求，标识区域预留的平面可方便后期激光刻印型号、参数、防爆标识等内容。

从现场运维的角度考虑，这款插头的壳体采用一体化加工成型，没有多余的拼接缝隙，日常巡检时可直接通过外观检查壳体是否存在磕碰、裂纹，无需拆解即可判断设备的完好状态；插合端的密封结构采用耐高低温、耐老化的难燃橡胶材质，即使长期暴露在户外暴晒、或是接触到化工腐蚀性介质，也不会出现硬化、开裂的问题，可有效阻挡外界的粉尘、水汽进入插头内部，避免内部绝缘件受潮后出现绝缘性能下降的问题。在实际的设备配套选型中，这类插头通常会搭配同规格的防爆插座使用，整套接插结构的防护等级可满足户外露天使用的要求，无需额外加装防雨防护外罩，可直接应用在露天采矿场、油气钻井平台这类无遮挡的作业场景中。

针对大电流传输的发热问题，建模时也还原了壳体与插针之间的绝缘衬套结构，绝缘衬套采用耐高温的难燃工程塑料材质，不仅可实现带电插针与金属壳体之间的可靠绝缘，还可将插针工作时产生的热量快速传导到金属壳体上，通过金属壳体向外散发热量，避免内部热量积聚导致绝缘件老化加速；插针的接触部位采用弹性冠簧结构，插合后冠簧可与插针表面形成多线接触，即使在设备振动的工况下，也能保持稳定的接触压力，不会出现接触不良导致的打火、发热问题。
