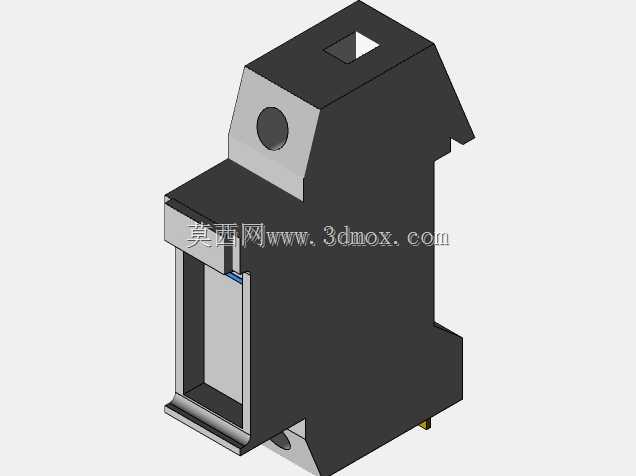

交直流32A导轨式熔断器安装座结构

　　这款交直流通用的32A熔断器安装座，主要面向低压配电、工业控制柜、通讯基站供电回路、小型机电设备的电路保护场景设计，适配500V及以下交直流供电回路的过流保护需求，是电路系统中承载熔断器、实现过流故障快速切断的核心配套部件。从实际工程应用来看，这类安装座常被布置在控制柜进线端、设备电源输入模块旁，当回路出现过载、短路等异常电流时，座内安装的熔断器熔体快速熔断，切断故障回路，避免后端精密电气元件、负载设备被大电流冲击损坏，在通讯设备供电、小型自动化设备配电、民用配电支路等场景都有广泛应用。

　　从结构设计思路来看，该安装座采用标准导轨卡扣式安装结构，背部的弹性卡扣可直接卡装在行业通用的35mm标准DIN导轨上，无需额外打孔固定，单座安装占用导轨宽度约18mm，垂直安装高度约65mm，前后深度约52mm，安装边界预留了足够的接线操作空间，相邻安装的同规格座体之间无需额外预留间隙，可紧密排布节省柜内安装空间。座体主体采用阻燃级工程塑料注塑成型，表面做哑光抗静电处理，绝缘性能满足低压电气设备的耐压要求，可耐受2kV工频耐压无击穿、闪络问题，适配工业现场复杂的电磁与温湿度环境。

　　功能特性上，座体前端设置了带防误触结构的熔断器插拔腔，适配标准10x38mm规格的圆筒形熔断器，插拔操作时无需借助额外工具，徒手即可完成熔断器的更换，腔口边缘做了导向倒角设计，更换熔断器时可快速对准安装位，避免插偏导致的接触不良问题。接线端采用压线式螺钉接线结构，可适配1.5-6平方毫米的多股或单股铜芯导线，螺钉头部做防滑处理，接线时扭矩达到1.2N·m即可保证可靠压接，避免长期运行中因振动、热胀冷缩出现接线松动、接触电阻过大发热的问题。座体顶部预留了状态观察窗口，可直接观察内部熔断器的熔断指示状态，日常巡检时无需拆座即可快速判断回路故障点，大幅降低运维排查的时间成本。

　　设计过程中重点考虑了工业现场的安装与运维需求，整体结构无易损活动部件，卡扣结构经过反复疲劳验证，多次拆装后仍能保持足够的卡紧力，不会因柜内振动出现松脱移位。座体的散热结构做了针对性优化，侧壁预留了隐蔽式散热缝隙，在保证防护等级的前提下，可将熔断器工作时产生的热量及时散出，避免长期高温运行加速绝缘材料老化，延长部件的整体使用寿命。
