柱塞平行滚轮柱微型微动开关结构设计

项目分类:通用五金配件 发布时间:2025-01-13 ID:898483
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计
  • 柱塞平行滚轮柱微型微动开关结构设计

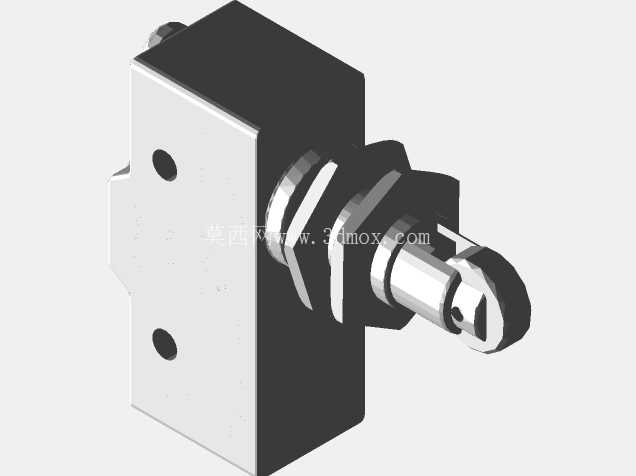

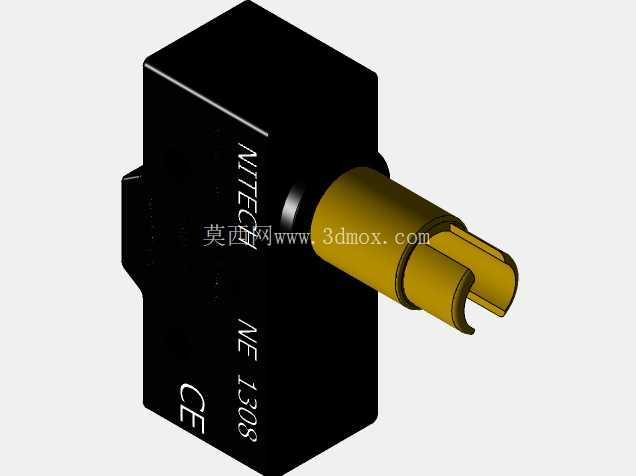

  在低压电气控制回路的信号采集环节,这类带滚轮柱塞结构的微动开关,是设备行程限位、位置触发场景里用量极大的基础元件,从自动化生产线的工位到位检测,到小型机电设备的安全联锁触发,再到家电、工控柜体的门状态反馈,都能见到这类元件的应用。不同于普通平压头微动开关,这款产品采用平行滚柱柱塞的触发端设计,核心是为了适配侧向滑动触发的安装场景——当被检测部件沿着平行于开关安装面的方向滑过触发端时,滚柱可以将滑动摩擦转化为滚动摩擦,既降低触发过程的阻力损耗,也避免长期摩擦导致的柱塞头部磨损,延长元件在高频触发场景下的使用寿命。从结构设计逻辑来看,这款开关的本体采用方正的块状壳体,壳体两侧预留了两个对称的贯通安装孔,安装时可以直接通过螺栓从正面穿入固定,不需要额外设计复杂的安装支架,适配厚度方向空间有限的安装场景,安装孔的中心距按照行业通用的微动开关安装尺寸设计,能够直接替换同规格的传统平压头微动开关,降低设备改型的选型成本。触发端采用带六角锁紧螺母的螺纹安装结构,螺纹段可以根据安装面板的厚度调整伸出长度,调整到位后通过六角螺母锁紧固定,既可以适配不同厚度的安装面板,也能根据触发行程的需求微调柱塞的初始伸出量,保证触发位置的精度。

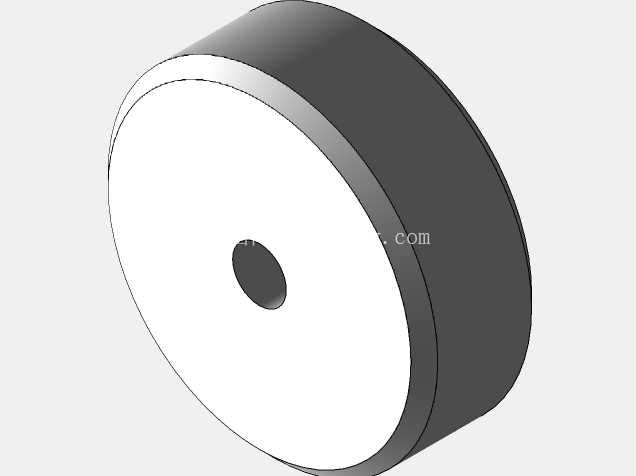

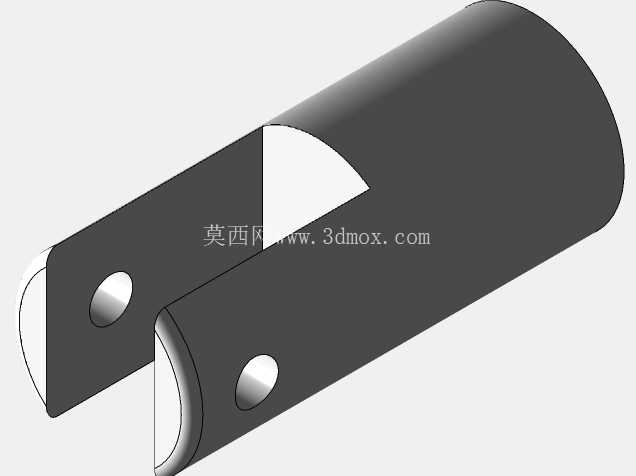

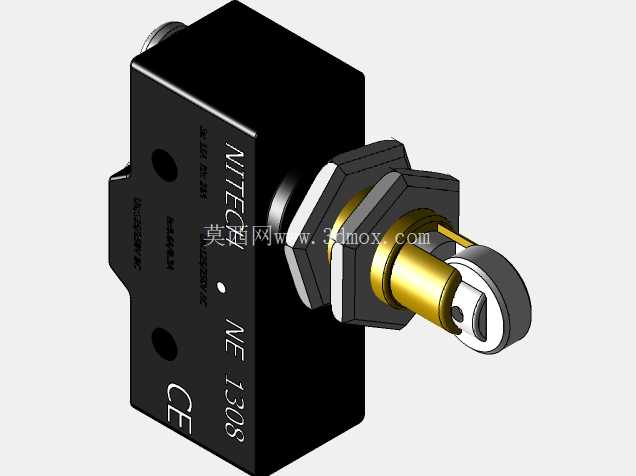

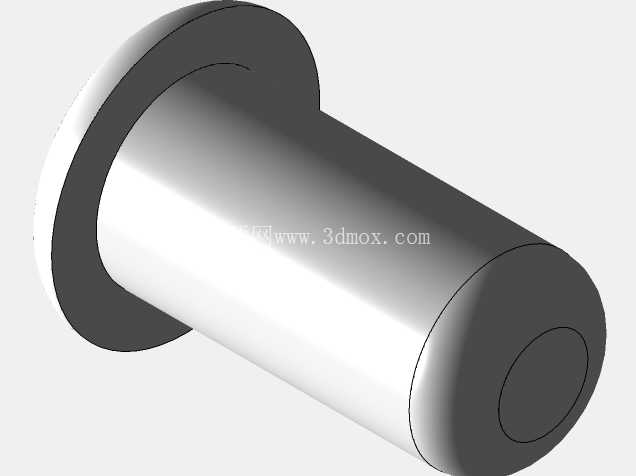

  柱塞头部的滚柱采用横向平行布置,滚柱的转动轴线与开关本体的安装面平行,当被检测件沿着垂直于滚柱轴线的方向移动时,滚柱随被检测件的接触转动,平稳压下柱塞触发内部触点,这种结构相比传统的竖向滚轮设计,更适合被检测件做直线平移的触发场景,不会出现滚轮偏磨、卡滞的问题。开关内部采用快动式触点结构,触点额定通断能力为15A/250V,能够直接驱动小型继电器、接触器线圈回路,不需要额外加装中间继电器放大信号,简化控制回路的布线设计。壳体表面印刷的参数标识清晰,CE标识说明产品符合低压电气的安全规范,能够满足常规工业场景的电气安全要求。

  从安装边界来看,开关本体的宽度、高度尺寸紧凑,本体厚度方向的尺寸控制在小体积范围内,适合在设备内部的狭小空间里布置,触发端的螺纹直径为行业通用规格,面板开孔尺寸不需要特殊定制,普通的圆形开孔即可完成安装。在实际选型应用中,这类开关常被用在自动化设备的滑台硬限位、安全门的闭合检测、气动执行元件的到位反馈等场景,平行滚柱的结构尤其适合被检测件为金属平板、滑台侧边这类平直接触面的触发场景,相比球头柱塞的微动开关,滚柱与被检测件的接触面积更大,不会因为被检测件的表面微小凹凸出现触发失效的问题,也能降低接触应力,避免长期触发导致被检测件表面出现压痕。

  设计这类三维模型时,需要重点关注几个关键尺寸的准确性:首先是安装孔的中心距与孔径,这直接决定了模型导入装配体后能否直接匹配原有安装位;其次是触发端螺纹的规格与锁紧螺母的对边尺寸,保证面板安装时的开孔与螺母避让空间设计准确;再者是柱塞的行程参数,包括预行程、超行程、动作位置的尺寸,这些参数直接影响设备触发位置的调试精度,如果模型的行程尺寸与实物不符,会导致装配后出现触发过早或者无法触发的问题。另外,滚柱的转动间隙、柱塞与壳体的配合间隙也需要在模型中做合理的还原,避免结构干涉,同时要保证壳体表面的标识、倒角、安装沉孔这些细节的还原,让模型能够直接用于设备的装配干涉检查、安装空间校核,也能用于生成工程图指导安装调试。在电气控制回路的布局设计中,这类开关的接线端位于本体尾部,模型中也预留了接线的避让空间,设计布线时可以提前规划线缆的弯曲半径,避免装配后线缆与周边部件出现干涉。
