3/4寸杠杆操作软密封球阀三维建模设计

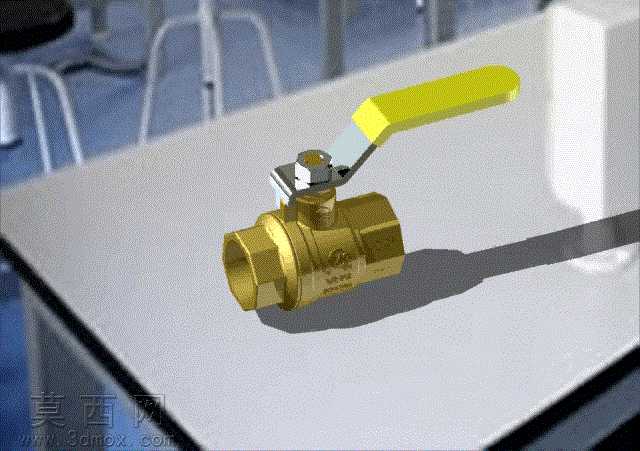

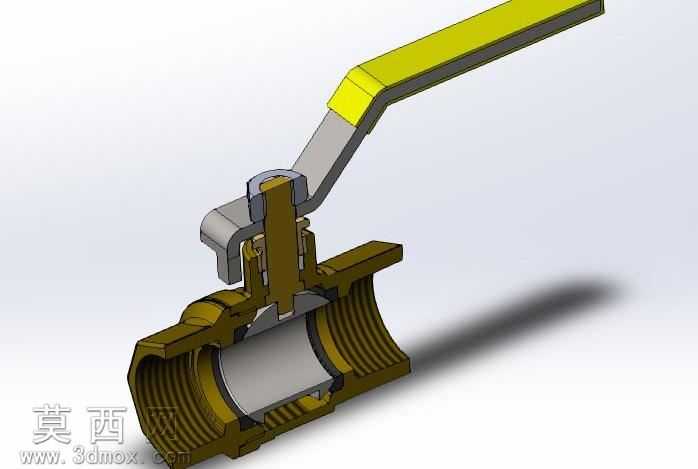

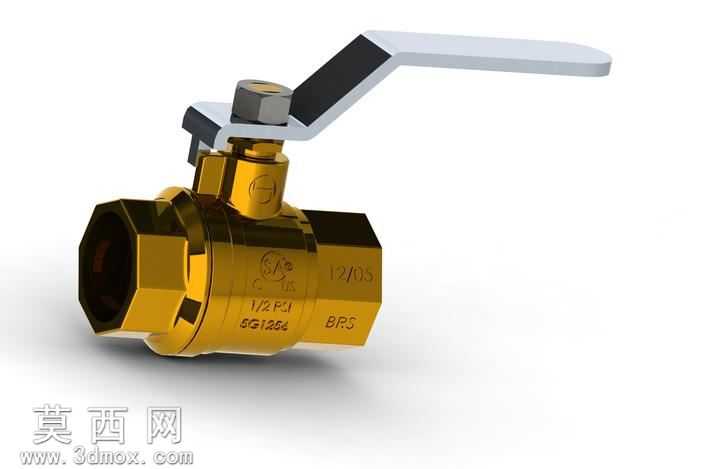

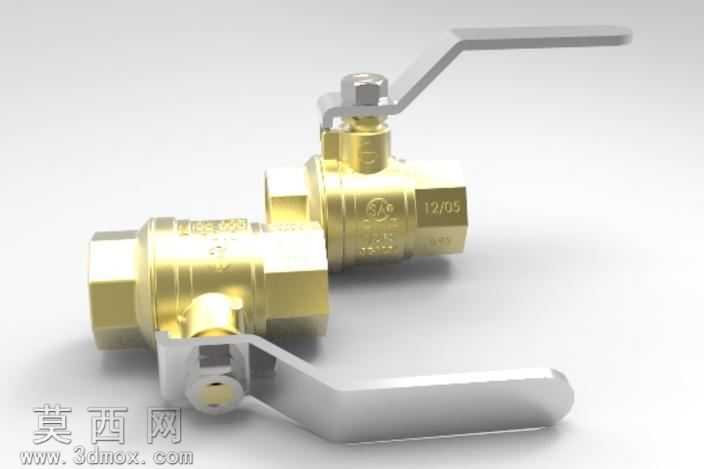

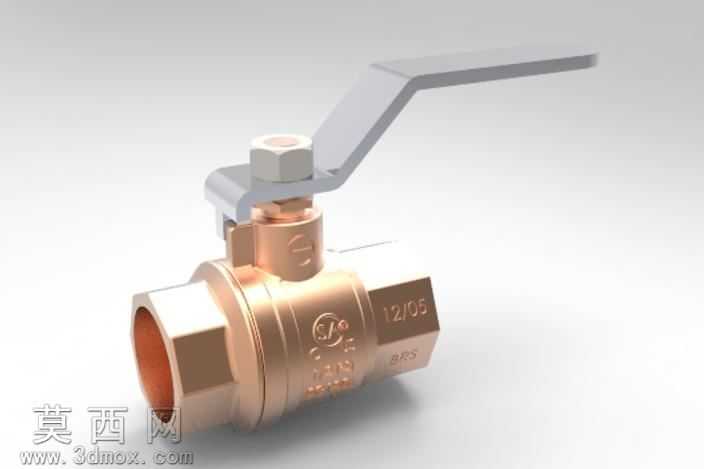

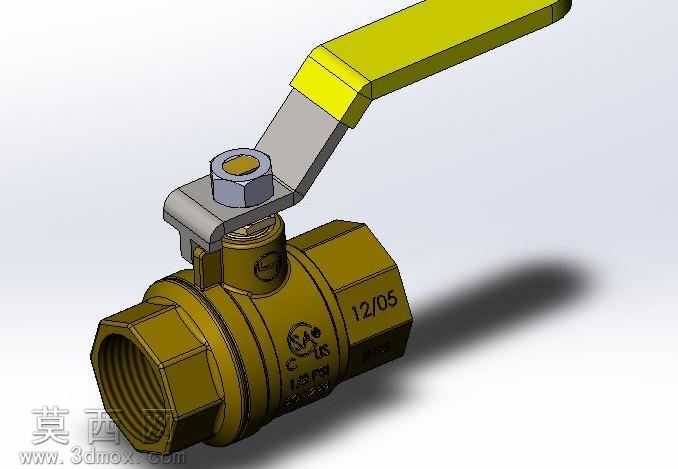

本作品为手动杠杆操作式软密封球阀的三维参数化建模成果，建模过程以SolidWorks为核心工具，严格遵循民用管路球阀的实际生产尺寸规范开展设计。建模阶段采用自底向上的装配设计思路，首先拆分出阀体、球体、阀杆、操作手柄、锁紧螺母、密封阀座六大核心零部件，对每个零件单独进行特征建模：阀体部分采用旋转特征构建内流道基础轮廓，再通过拉伸切除生成两端NPT内螺纹连接结构，表面的标识字符采用包覆特征实现，还原实物表面的压印标识效果；球体部分采用旋转加切除的方式构建贯通流道，严格保证球面的圆度公差，匹配软密封阀座的密封配合要求；阀杆部分设计了防飞出结构台阶，与阀体的填料腔结构精准配合，模拟实际阀门的防喷杆安全结构；操作手柄采用钣金与实体混合建模，手柄握持区域做了圆角过渡处理，表面的防滑纹理通过阵列特征实现，还原黄铜手柄的冲压成型质感；密封阀座采用弹性体材质特征建模，预留了装配压缩量，模拟软密封结构的过盈配合密封原理。材质渲染阶段，为阀体、手柄等黄铜材质部件赋予了抛光黄铜材质，调整金属粗糙度参数还原铸铜件的半哑光金属质感，密封件赋予深色橡胶材质，螺母等标准件赋予镀锌钢材质，通过添加环境光源与地面阴影，渲染出真实的产品展示效果。结构设计上严格遵循250PSI压力等级的设计要求，两端3/4英寸内螺纹适配常规民用供水管路连接，杠杆手柄的操作角度设置为90度旋转行程，对应阀门全开与全关的两个工位，手柄与阀杆的连接采用扁方定位结构，保证操作扭矩的稳定传递，整体装配体添加了同轴度、配合间隙等装配约束，可实现手柄带动球体旋转的运动仿真，直观展示球阀的通断工作原理，模型同时导出了通用STEP格式，可适配多款三维设计软件打开使用，能够用于管路系统装配模拟、阀门产品展示、机械结构教学等多个场景。
