段卡罗涡轮增压泄压阀结构三维设计

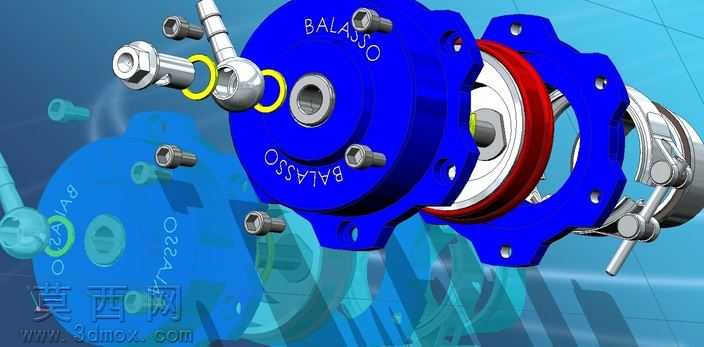

本作品为涡轮增压配套泄压阀的三维结构设计，建模过程采用SolidWorks完成全参数化零件搭建，首先对阀体核心构件进行拆分建模：蓝色主阀体采用拉伸、切除、阵列特征完成法兰安装孔、定位槽、密封腔的结构塑造，对阀体表面的标识字符采用包覆特征实现凹凸质感还原，保证外观细节与实物一致。金属连接件部分，对带手柄的调节旋钮、紧固螺栓、快接接头分别建模，螺栓的外螺纹采用扫描切除特征生成真实牙型，手柄表面的防滑纹理通过圆周阵列凸点实现，金属接头的六角结构通过拉伸切除精准还原尺寸。密封组件部分，红色密封垫圈采用橡胶材质参数设置，还原软质密封件的形变适配特性，黄色密封环采用环形扫描建模，精准匹配阀体环槽的安装尺寸，保证装配后无干涉。装配阶段采用自下而上的装配逻辑，先完成阀体内部阀芯、转轴的同轴度配合，再依次安装两侧法兰端盖、密封件、紧固连接件，对活动手柄部分添加角度限位配合，还原泄压阀调节操作的真实运动行程。渲染阶段采用蓝白渐变工业风背景，对蓝色阀体赋予哑光工程塑料材质，添加细微颗粒质感还原工业注塑件的表面效果；金属构件赋予镀铬金属材质，调整反射粗糙度模拟机加工金属的光泽；密封垫圈赋予红色橡胶材质，添加轻微漫反射效果还原软质配件的视觉特征。整体结构设计围绕涡轮增压系统的泄压功能展开，阀体两侧的法兰结构用于对接涡轮增压管路，中部的阀芯组件用于实现压力超限后的泄压导通，侧面的带手柄调节结构用于设定泄压触发压力阈值，所有零件的装配公差经过干涉检查验证，可直接用于结构原理演示、装配教学以及后续的工程图导出，模型同时导出STEP通用格式，可适配多款三维设计软件打开编辑，完整还原了涡轮增压泄压阀的内部构造与外部连接特征，清晰展示了这类阀门的密封设计、紧固方式与操作结构逻辑。
