MQ系列空气传感器外壳分体式结构设计

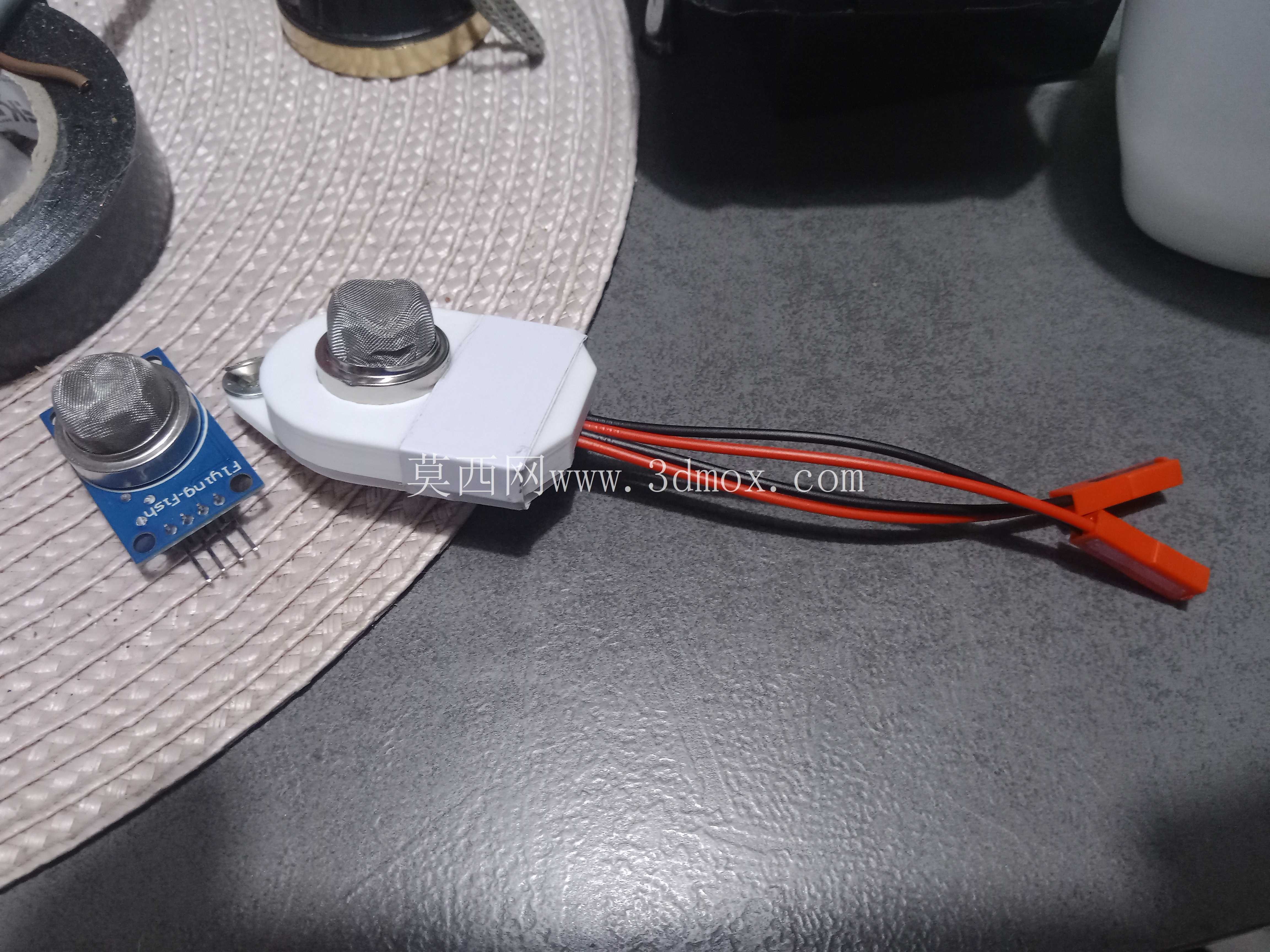

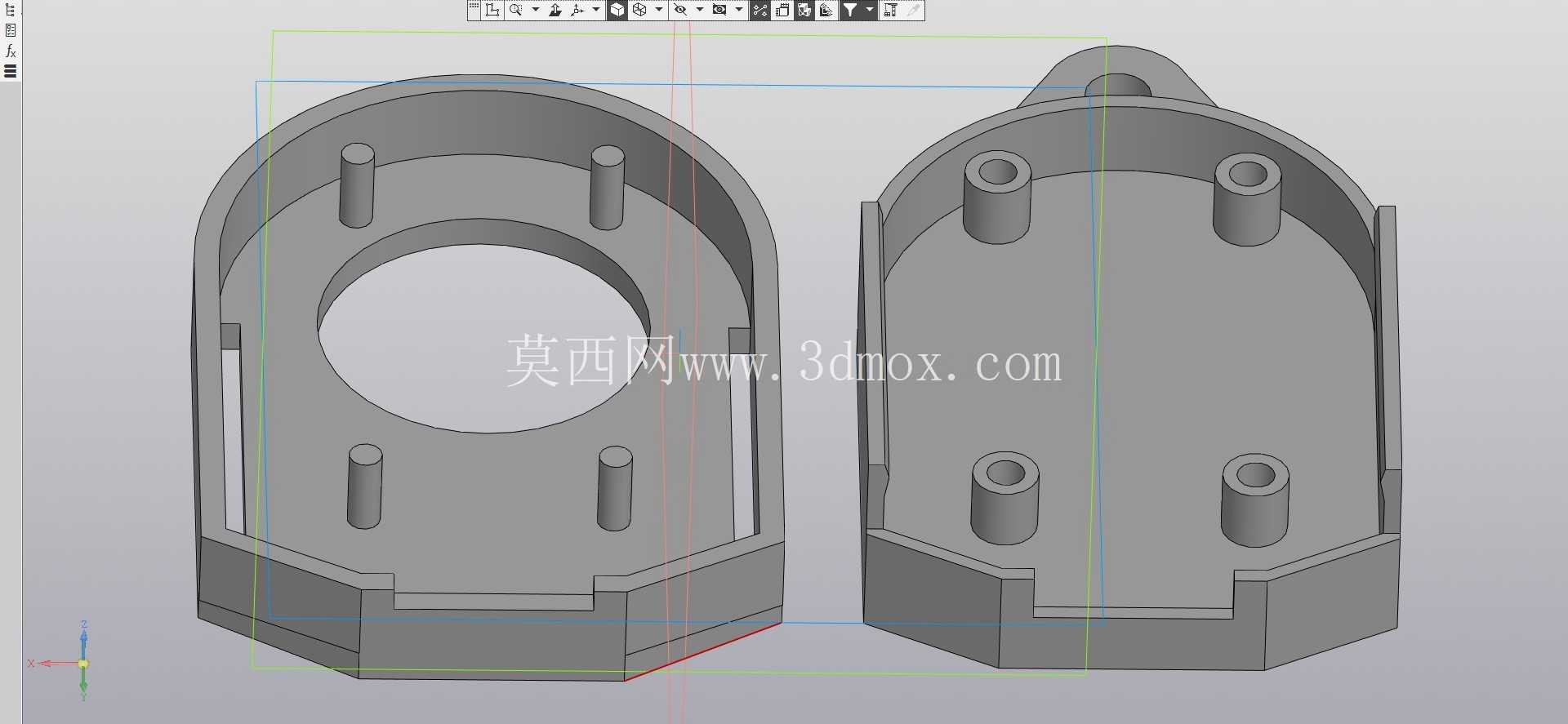

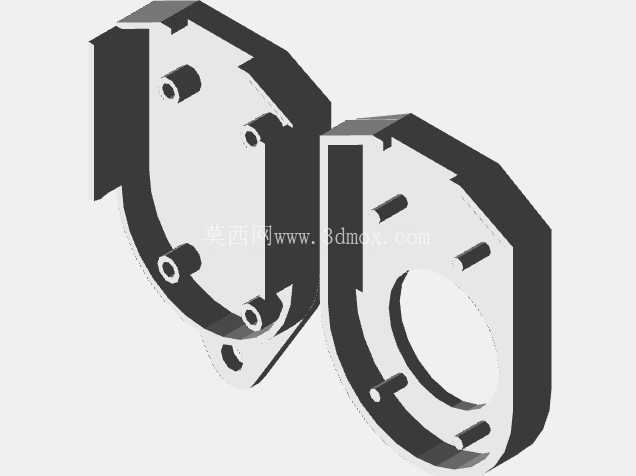

这套壳体结构面向车载空气监测场景开发，适配MQ系列气体传感元件的装配需求，日常应用在车内空气循环调控、舱内空气质量监测的配套回路中，作为传感核心的防护承载部件，既要隔绝舱内布线、内饰安装过程中的磕碰损伤，也要预留足够的气流交换空间，保障传感元件能顺畅接触舱内空气完成浓度检测。从结构拆分来看，整套壳体采用上下对合的分体式设计，两个半壳的对接边缘做了阶梯止口结构，扣合后不需要额外打胶就能形成稳定的限位配合，既可以减少装配时的对位调整时间，也能避免日常行车振动导致的壳体错位松脱。面向传感元件的安装面，壳体内部均匀布置了四根带通孔的圆柱安装柱，柱体高度经过精准核算，刚好能让MQ系列传感器的PCB板悬空架在壳体中部，既不会贴到壳壁影响背部元件散热，也不会因为悬空距离过大导致传感器探头偏离壳体正面的圆形开孔位置。正面的圆形开孔尺寸完全匹配MQ系列传感器的探头外径，开孔边缘做了0.5mm的内倒角，既可以避免安装时探头被锐边刮伤，也能引导气流直接流向探头表面，减少壳体结构对检测响应速度的影响。壳体顶部延伸出带安装孔的固定耳，耳片的开孔中心距、孔径尺寸完全适配汽车内饰板的通用安装螺柱规格，安装时只需要将固定耳对准车内预留的安装位卡入，再用一颗M3规格的螺丝锁紧就能完成固定，不需要额外设计定制安装支架，能有效降低整车装配的零件成本。壳体底部做了切边平位设计，当壳体安装在靠近仪表台内部的平面位置时，底部平位可以直接贴附在安装基面上，不需要额外做角度调整就能保证正面开孔正对气流方向，避免因为安装角度偏差导致检测数值出现误差。在结构设计阶段，特意将壳体内壁的加强筋做了隐式处理，所有加强筋都沿着壳体轮廓均匀分布在非安装区域，既不会干涉内部PCB板、接线端子的布置，也能提升壳体整体的抗形变能力，哪怕在安装时螺丝锁紧力超过常规值，壳体边缘也不会出现开裂、变形的问题。考虑到车载环境的温度变化范围，壳体的壁厚做了均匀化处理，整体壁厚保持在1.8mm，不同结构衔接位置都做了R1以上的圆角过渡，避免冲压成型过程中出现应力集中导致的开裂问题，同时也能减少温度循环变化下的结构形变，保证长期使用过程中上下壳的配合间隙始终保持在合理范围。壳体侧面没有开设多余的侧孔，所有接线都可以从上下壳扣合后预留的底部线槽引出，线槽位置刚好对应安装基面的走线槽，布线时可以直接将线束卡入车内预留的走线位，不会出现线束被壳体压伤、长期弯折断裂的问题。从安装边界来看，整套壳体扣合后的整体外轮廓尺寸控制在紧凑范围内，不会占用过多仪表台内部的安装空间，哪怕是在紧凑级车型的仪表台内部，也能和周边的空调风道、线束支架、中控固定结构保持足够的安全间隙，不需要为了适配传感器壳体调整周边原有部件的安装位置。内部安装柱的通孔做了沉头设计，锁紧传感器PCB板的螺丝可以完全沉入柱体内部，螺丝尾部不会突出柱体端面刮伤壳体内壁，也不会因为螺丝突出导致PCB板安装倾斜。在实际装配验证中，这套壳体可以适配MQ-2、MQ-4、MQ-135等多款同安装尺寸的空气传感元件，只需要根据不同传感器的探头长度微调内部安装柱的高度，不需要改动整体外形结构就能完成不同检测功能传感器的适配，能有效减少同系列产品的模具开发成本，缩短不同配置车型的零部件开发周期。壳体表面没有多余的装饰结构，所有外表面都做了平滑处理，安装在内饰板内部时不会刮伤周边的内饰面料、线束绝缘层，哪怕是在车辆行驶过程中出现小幅位移，也不会和周边部件产生摩擦异响。
