MC4光伏连接器防水隔离距离支架

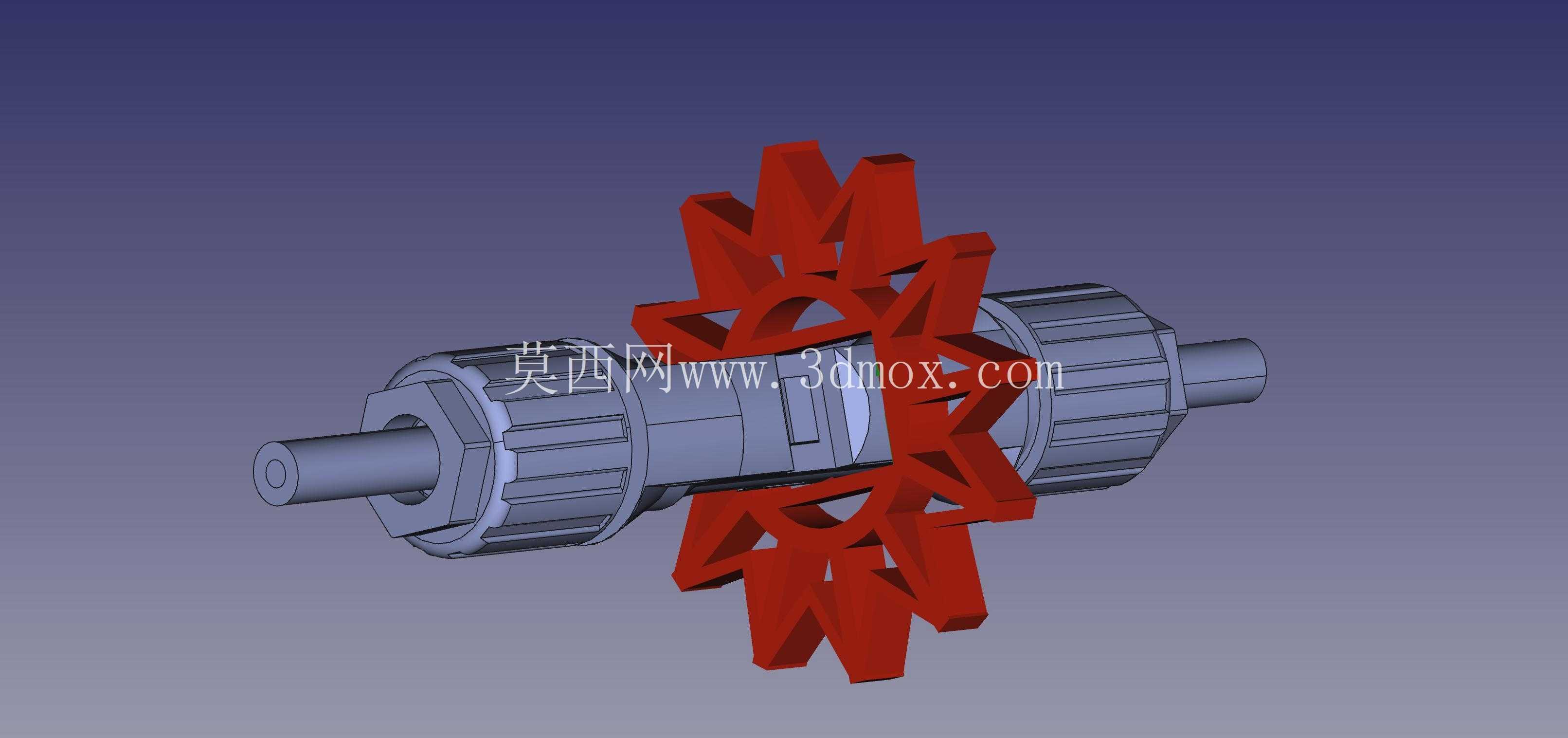

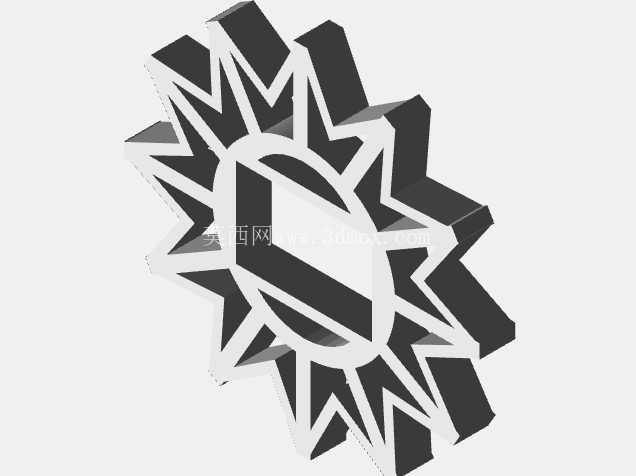

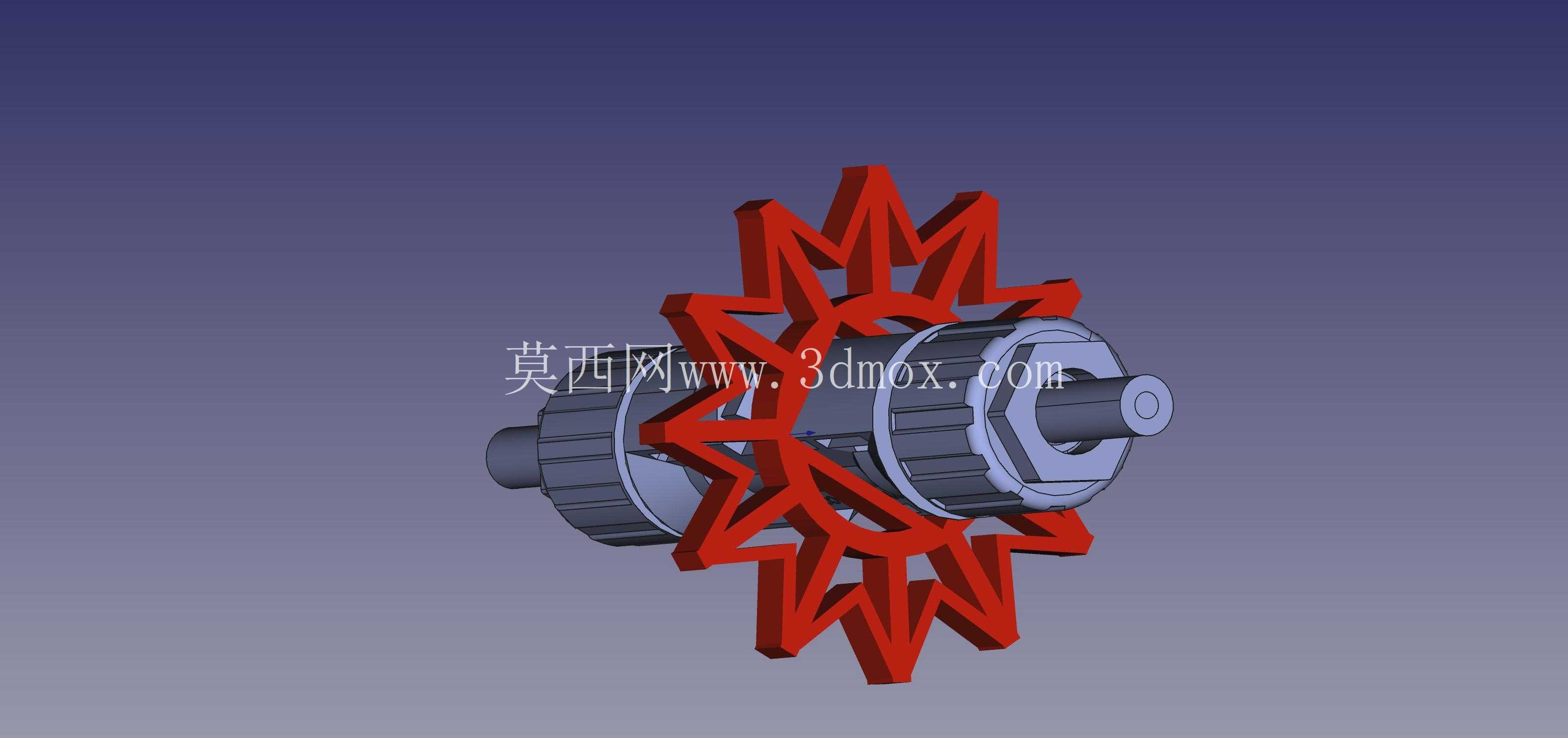

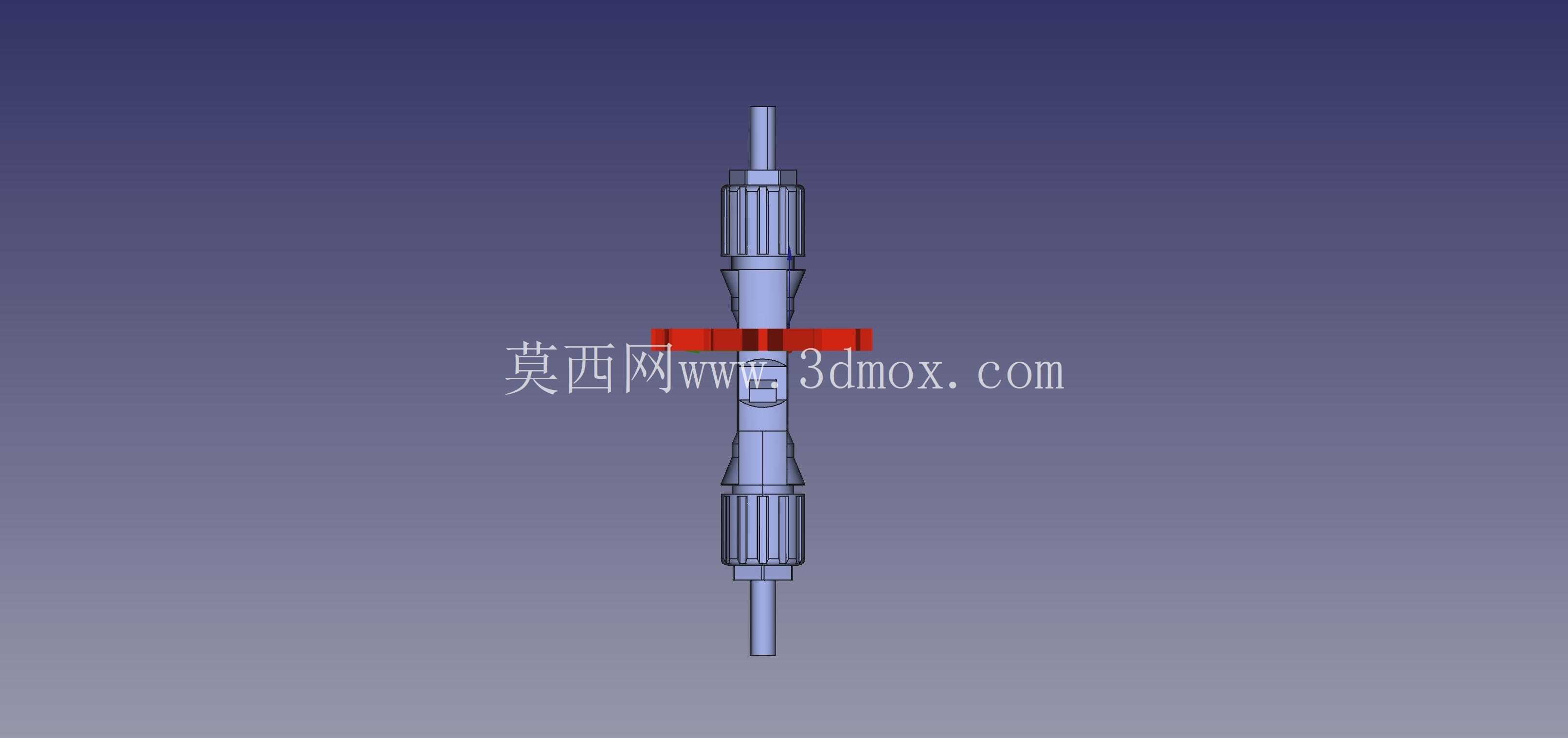

在分布式光伏屋面安装场景中，MC4光伏连接器的安装间隙控制一直是现场施工容易忽略的细节点，很多施工场景里受屋面瓦楞结构、防水层凸起、安装导轨公差影响，连接器本体容易直接贴附在屋面表层，遇到雨季屋面积水没过连接器下半段时，即便连接器本身具备IP67级防护能力，长期浸泡也会加速密封胶圈老化，提升线缆接头处的渗水短路风险，这款隔离距离支架就是针对该类现场痛点设计的配套辅件。从结构设计逻辑来看，该支架采用星型镂空的环形结构，整体套设在MC4连接器的对接端外侧，星型的外伸支脚一方面可以将连接器整体抬离安装基面12mm左右，保证连接器底部和屋面之间形成稳定的空气流通间隙，避免积水直接接触连接器壳体；另一方面镂空结构不会遮挡连接器本身的锁紧卡扣，安装时不需要拆解连接器原有结构，直接从线缆端套入推至对接位置即可，不会额外增加现场施工的工序复杂度。考虑到户外光伏场景的耐候需求，支架的支脚边缘做了R1.5的圆角过渡，避免尖锐边缘割伤连接器外层的绝缘线缆护套，同时环形内孔的尺寸和MC4连接器的外径做了0.3mm的间隙配合，既不会因为间隙过大出现支架沿轴向窜动移位，也不会因为配合过紧导致安装时卡滞、刮伤连接器表面的防滑筋。从安装边界来看，该支架的最大外轮廓直径为42mm，轴向宽度为18mm，适配市面上主流的公母对接式MC4 PV连接器，不需要针对特定品牌的连接器做结构修改，安装后不会干涉连接器两端的线缆弯曲半径，线缆从支架中心穿出后依然可以保持最小5倍线缆外径的弯曲弧度，不会因为支架的存在导致线缆根部出现应力集中的问题。不同于普通的平面垫片结构，这款支架的星型支脚采用等角度12点分布，不管连接器以任何角度放置在屋面上，都至少有3个支脚同时接触基面，保证支撑的稳定性，不会出现连接器侧翻、偏移的问题；同时支脚之间的大尺寸镂空槽可以快速排走支架表面积存的雨水、灰尘，避免杂物在支架和连接器之间堆积造成的腐蚀隐患。在实际屋面排布场景中，相邻组串的连接器往往会密集排布在导轨侧面，这款隔离支架的径向尺寸控制合理，相邻两个带支架的连接器并排安装时最小中心距可以控制在45mm，不会额外占用导轨上的安装空间，也不会和相邻的线缆、固定扎带产生干涉。很多现场施工团队之前会采用裁剪普通橡胶垫、穿塑料线管的方式来垫高连接器，这类临时方案要么容易老化脱落，要么会因为尺寸不匹配出现移位，这款一体化成型的隔离支架直接匹配MC4连接器的外形尺寸，安装后可以长期保持支撑间隙，在浅水积水的屋面上能有效避免连接器直接浸入水中，降低接头渗水的故障概率。从建模细节来看，支架的内孔壁做了0.2mm的拔模角度，方便注塑或者冲压成型后的脱模工序，支脚的根部做了加强筋过渡，避免安装时受挤压出现支脚断裂的问题，整体结构没有冗余的设计部分，在满足支撑强度、隔离距离要求的前提下尽可能缩小了整体体积，减少材料消耗的同时也降低了对连接器原有安装空间的占用。
