两针LP28圆形连接器结构设计方案

这款两针LP28规格的圆形接插部件，主要面向车载低压信号回路、工业设备传感信号传输场景设计，在汽车冲压产线的工位传感信号对接、设备端低压控制回路接驳场景中，这类接插件承担着信号稳定传输、接口快速插拔、防护外力磕碰的核心作用。从实际使用场景来看，这类接插件往往安装在设备侧的安装面板上，前端插合面朝向外侧，用于和线束端的公头/母头完成对接，后端腔体用于容纳插针的压接端、线束的密封结构，避免车间内的冲压油污、金属碎屑进入接插内部造成接触不良。

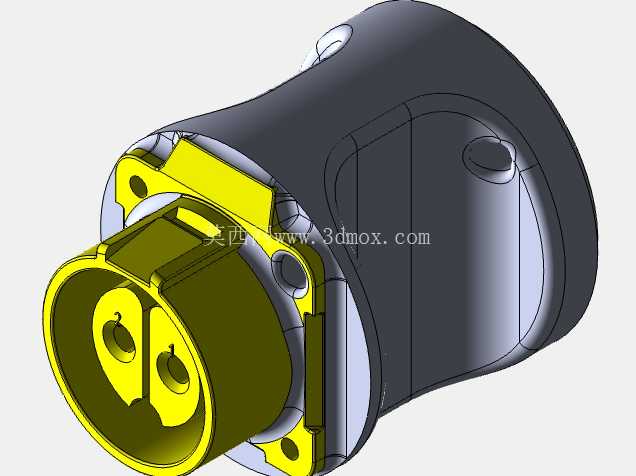

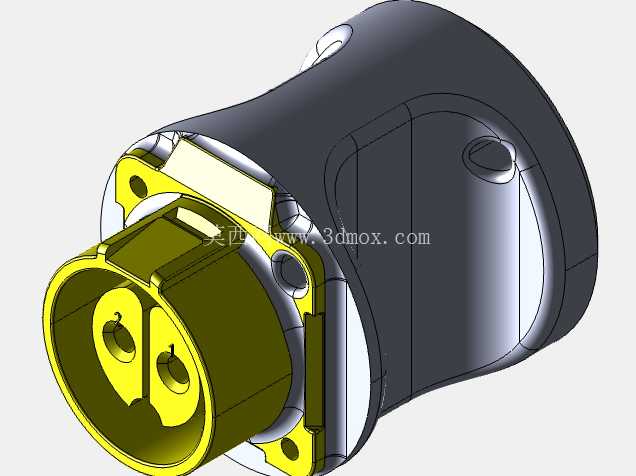

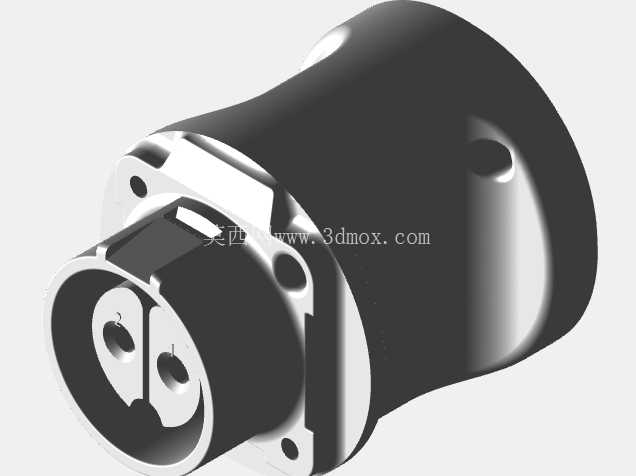

从结构设计思路来看，整体采用阶梯式圆柱腔体作为主体承载结构，外侧的曲面过渡并非单纯的造型考量，而是匹配安装面板的开孔弧度，同时在插拔操作时给操作人员的手指提供贴合的施力面，避免插拔时打滑。前端突出的黄色安装法兰是整个部件的安装基准，法兰上预留的两个对称安装孔，用于穿设固定螺丝将整个接插件锁紧在设备面板上，法兰与主体腔体的衔接处做了加厚处理，抵消螺丝锁紧时产生的应力，避免长期使用后法兰根部出现开裂。法兰内侧的环形凸台，是安装时的定位止口，装配时凸台卡入面板的对应沉孔内，不需要额外调整对位就能保证接插件的安装同轴度，同时能填充面板与接插件之间的间隙，阻挡碎屑从安装缝隙进入设备内部。

接插端的内部结构做了对称式双腔体设计，两个独立的腔体分别容纳一根导电插针，腔体之间的隔断筋条既可以避免两根插针之间出现爬电距离不足的问题，也能在插合时提供导向作用，防止插针被顶弯。插针安装位的前端做了喇叭口导向结构，对接时即使公端插针存在小幅偏斜，也能顺着喇叭口滑入正确的安装位置，降低现场对接的操作难度。插针尾部的腔体预留了足够的压接空间，适配常规的冷压压接工艺，不需要特殊的压接工具就能完成线束与插针的连接，适配车间现场的线束装配作业需求。

从安装边界尺寸来看，主体最大外径匹配LP28系列的通用安装规格，和同系列的其他接插件具备面板开孔互换性，不需要重新改动设备面板的开孔尺寸就能完成替换。前端法兰的安装孔中心距遵循行业通用的安装尺寸标准，固定螺丝采用常规的M3规格，现场维护时不需要准备特殊规格的工具就能完成拆装。整体轴向长度控制在紧凑范围内，安装后不会在设备外侧突出过多，避免车间内工件转运、人员操作时磕碰接插件造成损坏。外侧壳体采用硬质绝缘材质，表面做了哑光处理，避免车间照明下产生反光干扰操作人员视线，同时材质本身具备耐油污、耐冲压车间常见切削液腐蚀的特性，长期在冲压车间的多油污、多金属粉尘环境下使用不会出现材质脆化、表面开裂的问题。

在细节结构处理上，壳体外侧预留的环形凹槽，用于安装密封圈，当接插件与对接端插合后，密封圈被挤压填充两者之间的缝隙，达到基础的防尘防泼溅效果，适配车间内的常规使用环境，不需要额外增加防护盖就能满足日常使用的防护需求。壳体上的两个对称定位凹点，是和对接端的定位凸点配合的防呆结构，只有对位正确时才能完成插合，避免现场操作时插反导致插针弯折、内部线路接反的问题。法兰与主体衔接处的圆角过渡，既可以减少注塑生产时的应力集中问题，也能避免安装时锐边划伤操作人员的手部。整个结构没有多余的复杂曲面，所有的结构特征都服务于实际装配、使用、维护的需求，没有冗余的设计元素，建模时所有的配合面都预留了合理的公差间隙，既保证装配时的顺畅度，也不会因为间隙过大导致接插件安装后出现晃动。
