头戴蓝牙耳机转轴铰链结构设计

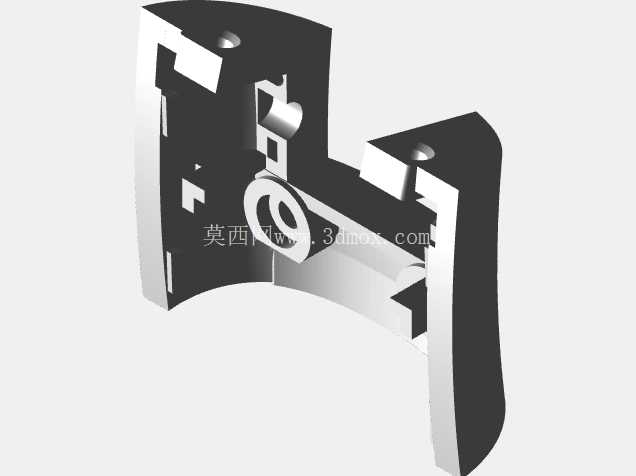

这套铰链结构是头戴式蓝牙耳机实现耳罩角度自适应调节的核心连接构件，日常使用中，用户佩戴耳机时头梁与耳罩的夹角会随头型、佩戴姿势动态变化，该铰链需要在无额外锁止结构的前提下，提供适中的转动阻尼，既保证耳罩能贴合面部轮廓，又不会在正常佩戴过程中出现松垮移位的问题。从结构设计逻辑来看，整个铰链采用对称式分体基座搭配中心转轴的布局，两侧基座分别对应头梁连接端与耳罩连接端，基座上预留的两个沉头安装孔，可直接通过螺丝与头梁内嵌的金属骨架、耳罩外壳的安装柱完成固定，安装孔位的同轴度公差控制在0.02mm以内，避免装配后出现转轴卡滞、转动偏摆的问题。中心转轴采用间隙配合设计，轴与轴孔的配合公差选取H7/g6，既保证转动过程无明显旷量，又不会因配合过紧导致阻尼过大，用户调节角度时需要施加的力控制在1.5N-2N之间，符合消费电子产品的人机交互手感要求。基座的弧形贴合面完全匹配头梁与耳罩连接处的曲面弧度，装配后不会出现凸起缝隙，保证外观的整体性，同时基座边缘做了R0.3mm的圆角处理，避免装配和使用过程中刮伤耳机外壳的塑料材质或用户皮肤。考虑到该零件采用冲压工艺加工生产，设计时所有折弯处的内圆角半径均选取0.5倍料厚，避免冲压过程中出现弯裂、回弹超差的问题，零件整体料厚统一为1.2mm，采用连续模即可完成冲孔、折弯、整形的全工序加工，量产时的生产效率高，单件成本可控。在实际使用场景中，该铰链需要承受至少10000次的往复转动疲劳测试，转动阻尼的衰减率不能超过初始值的20%，因此转轴与基座的连接部位做了局部压筋强化，提升零件的结构刚性，避免长期转动后出现基座变形、转轴松脱的问题。安装边界方面，铰链整体装配后占用的空间不超过18mm×15mm×12mm，完全隐藏在头梁与耳罩的连接外壳内部，不会外露影响产品外观，两侧基座的安装面平面度控制在0.05mm以内，保证装配后连接牢固，不会出现螺丝松动的问题。不同于普通的平面合页结构，该铰链的转动轴线并非垂直于头梁延伸方向，而是做了8°的倾斜角度设计，这个角度是基于大量人体头型数据拟合得出的，能够保证耳罩转动时始终贴合用户脸颊侧面，不会出现压耳、漏音的问题，提升长时间佩戴的舒适度。零件表面采用电泳发黑处理，既提升了金属件的防锈能力，又避免金属反光透过耳机外壳的缝隙透出，影响产品的外观质感。在结构细节上，转轴两端做了翻边铆接处理，铆接后的端面平整度控制在0.1mm以内，不会出现转轴脱出的问题，同时铆接压力经过精确计算，不会导致轴孔变形影响转动手感。基座上的定位小凸台，能够在装配时与耳机外壳上的定位槽快速卡合，提升装配效率，减少装配过程中的对位调整时间，适合流水线批量组装作业。
