19英寸端口袋卡扣包接结构设计

这类端口包扣主要应用在19英寸标准机柜端口的线束收纳、端口防护场景，日常运维中机柜端口常出现线束拉扯导致接口松动、灰尘进入端口造成接触不良的问题，该扣件通过卡扣式快装结构，能够在不借助额外工具的前提下，快速固定端口处的线束护套，同时对裸露的端口边缘形成包覆防护，避免端口受外力磕碰出现形变。从实际使用场景来看，这类扣件除了机柜端口防护，也可适配汽车内饰端口、工控设备接线端口的固定需求，安装时不需要对原有端口结构做打孔、攻丝等二次加工，依靠自身的弹性卡扣结构卡入端口预设的卡槽内即可完成固定，单人操作仅需数秒即可完成单组扣件的安装，大幅降低现场运维的装配工时。

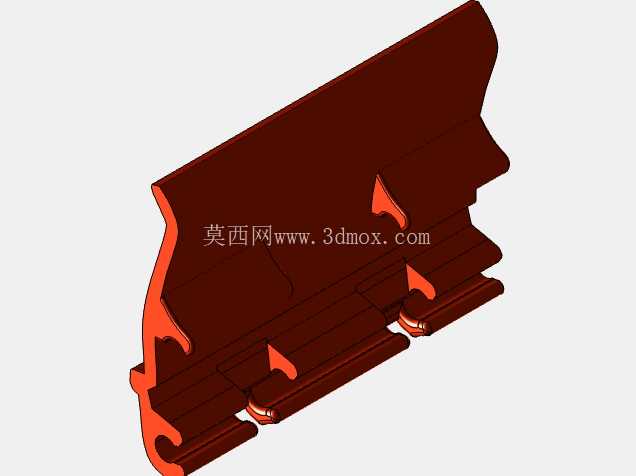

设计过程中首先考虑的是安装边界的适配性，扣件的两个对称卡脚间距严格匹配19英寸标准端口的卡槽间距，卡脚的伸出长度控制在不超出端口背面的接线空间范围内，避免安装后干涉后方的线束插拔；扣件主体的包覆面做了内凹的让位结构，刚好贴合端口外侧的凸起轮廓，安装后不会突出端口平面过多，不会影响机柜柜门的正常闭合。卡扣的锁紧结构采用了双倒钩设计，卡入卡槽后倒钩会自动卡紧卡槽内壁，正常拉扯线束的作用力下不会出现松脱，需要拆卸时只需按压两侧的解锁凸耳即可将扣件取出，可反复拆装使用不会出现结构断裂。

结构设计阶段针对扣件的受力场景做了针对性优化，日常使用中扣件主要承受线束的横向拉扯力以及端口开合时的轻微挤压力，因此在卡扣的根部做了加厚的圆角过渡，避免应力集中导致卡扣断裂；扣件与端口接触的贴合面做了细微的防滑筋条，安装后筋条会轻微挤压端口表面，增大接触摩擦力，避免长期使用后扣件出现移位。考虑到3D打印制作的工艺特性，整个模型的壁厚控制在均匀的2mm，没有出现壁厚突变的结构，所有的转角位置都做了R0.5以上的圆角处理，既避免3D打印过程中出现翘边、层间剥离的问题，也能提升打印完成后扣件的整体结构强度。

从实际装配验证来看，该扣件安装后能够将端口处的线束护套牢牢压在端口边缘，线束受到外力拉扯时，作用力会直接传递到扣件上，不会直接作用在端口的接线针脚上，有效避免针脚弯折、接线松脱的问题；扣件的包覆结构刚好遮挡端口与面板之间的缝隙，能够阻挡大部分灰尘、杂物从缝隙进入设备内部，降低端口积灰导致的接触故障概率。针对不同的使用场景，扣件的卡扣长度可根据实际端口的壁厚做适应性调整，卡脚的倒钩角度控制在35度，既保证卡入时的顺畅度，也能保证锁紧后的拉脱力达到使用要求，不会出现轻易松脱的情况。整个结构没有复杂的曲面特征，建模过程中优先采用拉伸、切除、圆角等基础特征完成，特征树逻辑清晰，后续如果需要调整适配不同尺寸的端口，仅需修改对应草图的尺寸参数即可快速完成变体设计，不需要对整体结构做重构，能够大幅提升同类型扣件的设计效率。
