ESP32-A1S音频板带屏锂电池隔层外壳

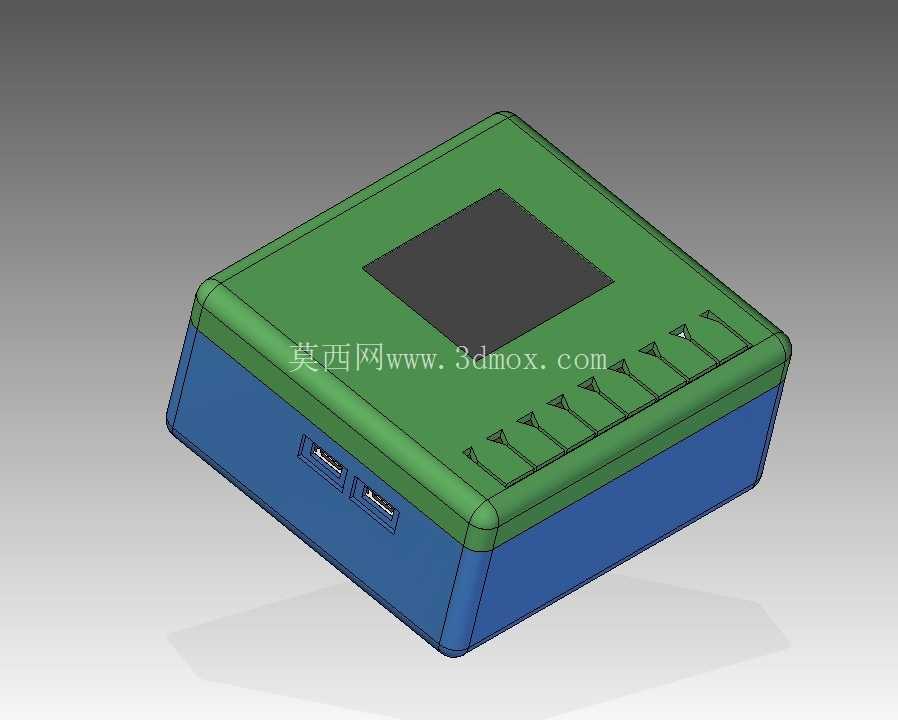

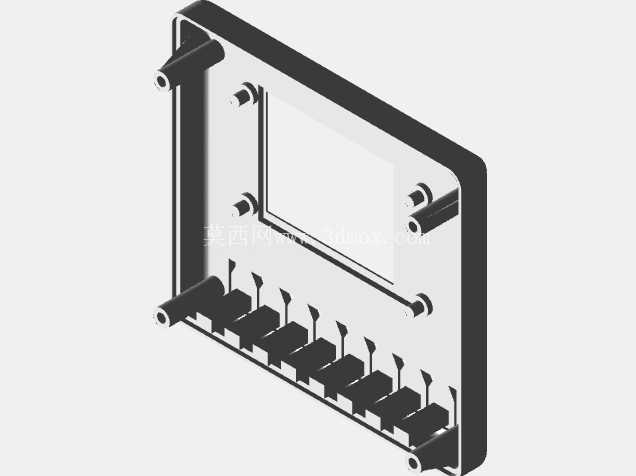

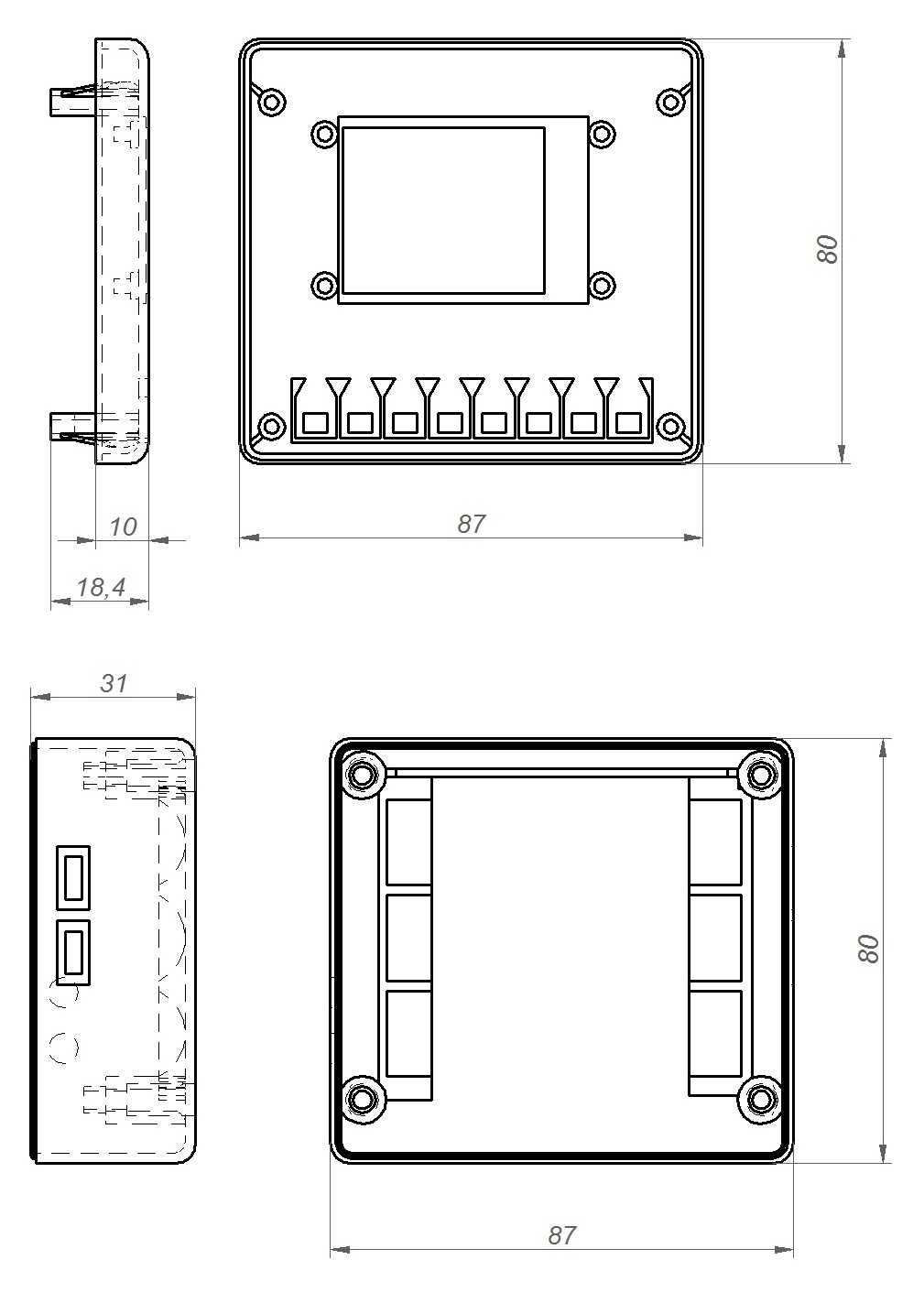

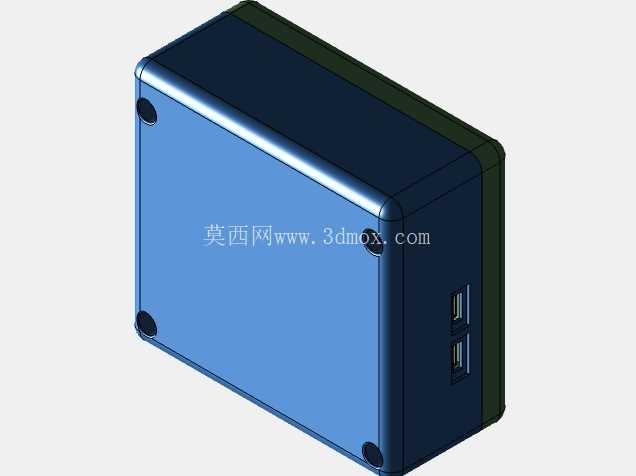

这款外壳结构针对嵌入式音频开发场景设计，主要适配搭载ESP32-A1S音频模块、1.8英寸TFT显示屏、三节18650锂电池供电的便携音频类硬件，在物联网语音终端、小型蓝牙音箱、离线语音识别节点、便携音频采集设备等场景中，为内部核心电路、显示组件、供电单元提供物理防护与规整的安装支撑。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，上盖预留精准的显示屏开窗，开窗边缘做了0.3mm的承托台阶，既能保证显示屏安装后表面与上盖顶面齐平，避免屏幕边缘积灰，也能在装配时对屏幕进行Z向定位，省去额外的屏幕固定压片，减少装配零件数量。上盖侧面沿边排布的多组开槽对应ESP32-A1S模块的引脚引出位，开槽宽度统一为1.2mm，槽边做了0.2mm的倒角，避免插接线材时被壳体锐边割伤线皮，同时槽位间距严格匹配模块排针间距，不会出现插针错位干涉的问题。下壳部分专门设计了独立的电池隔层结构，隔层筋位厚度1.5mm，将三节18650锂电池的安装区域与主板安装区域完全分隔，一方面避免电池在壳体内晃动剐蹭主板元器件，另一方面在电池出现异常鼓包时，筋位可以提供一定的形变缓冲空间，降低电池挤压主板造成电路短路的风险。壳体侧面预留的两个USB接口开孔，位置对应主板上的下载接口与供电接口，开孔边缘做了向内的限位凸台，接口插入时不会推动主板向内移位，保证接口插拔过程中主板固定的稳定性。从安装边界来看，壳体内部主板安装柱高度统一为4mm，柱端预置热熔铜螺母的安装位，主板通过M2螺丝固定后，主板底面与壳体内底面预留2mm的走线空间，方便布置电池连接线、屏幕排线，不会出现排线被壳体挤压破损的问题。上下壳的扣合位采用周向均匀分布的卡扣结构，卡扣配合量设计为0.4mm，既保证日常使用中扣合紧密不会松脱，也能在需要检修内部硬件时，通过撬片从侧边专用撬口顺利拆开，不会损坏卡扣结构。壳体边角全部做了R3的圆角过渡，没有尖锐棱角，在便携使用场景下握持手感更舒适，也避免磕碰时边角应力集中造成壳体开裂。上盖顶面的屏幕开窗周围预留0.8mm的丝印区域，方便后期标注功能按键、接口定义，不需要额外增加铭牌结构。电池隔层内部设计了电池极性标识的凸刻标记，装配电池时可以快速识别正负极方向，避免电池装反造成电路烧毁。整体壳体壁厚均匀控制在2mm，既保证足够的结构强度，在1米高度自由跌落至水泥地面时不会出现壳体碎裂、内部元器件移位的情况，也不会因为壁厚过大造成整体重量超标，满足便携设备的轻量化使用需求。壳体内部的所有加强筋都做了斜顶脱模的角度设计，适合注塑批量生产，也可以通过3D打印进行小批量打样验证，筋位排布避开了主板上的 tall 元器件，比如电解电容、麦克风拾音头的位置，不会出现元器件与壳体干涉的装配问题。在拾音对应位置，壳体上预留了直径1mm的拾音孔阵列，孔位正对麦克风拾音面，孔边做了沉台设计，方便粘贴防尘网，阻挡环境中的灰尘进入壳体内部附着在麦克风或主板上。
