JK11S定时器模块安装外壳结构设计

车载电子控制单元的配套安装壳体，是定时器模块实现车规级可靠固定的核心结构件，这类壳体在汽车车身电子、座舱控制模块的安装场景中应用广泛，需要同时满足电路板容纳、接插件避让、车身钣金固定、抗振动冲击的多重要求。从实际装车工况来看，这类定时器模块通常布置在仪表台内侧、车身线束集中区域或者配电盒周边，周边空间紧凑，周边线束、相邻控制模块的排布已经预留了固定边界，因此壳体的外形尺寸需要严格适配安装点位的空间余量，不能出现与周边部件的干涉，同时还要预留足够的走线空间，避免线束弯折半径过小导致的线芯断裂问题。

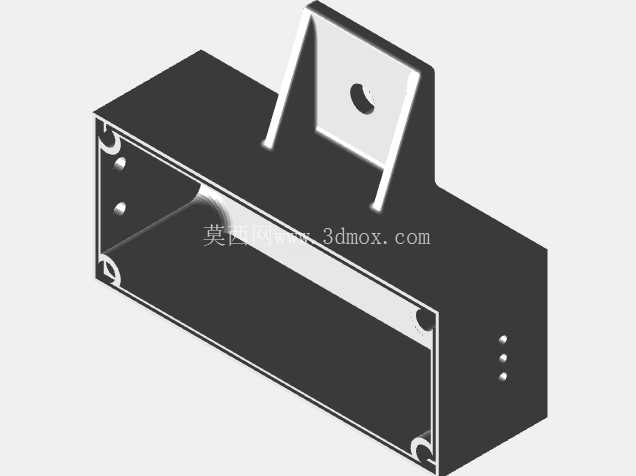

该壳体采用弯折冲压成型的盒体结构，主体为敞口式盒腔，内部空腔尺寸完全匹配定时器PCB板的外形轮廓，腔体内侧预留的限位凸点可以在PCB装入后实现周向定位，避免车辆行驶过程中电路板在腔体内窜动。壳体顶部延伸出的带腰型孔安装支耳，是整个模块的核心安装结构，腰型孔的设计可以抵消车身钣金安装孔的位置公差，在总装线上允许一定的安装位置调整量，降低装配对位难度，支耳与盒体主体采用一体冲压弯折成型，弯折处做了圆角过渡处理，避免应力集中导致的支耳断裂，在车辆长期振动工况下，支耳的结构强度可以满足十万公里以上的使用疲劳要求。

壳体上的滚花黄铜螺母采用烧制嵌装工艺，在冲压成型前就将铜螺母预置在板材对应位置，冲压弯折后螺母与板材完全嵌合为一体，滚花结构可以大幅提升螺母与板材之间的抗扭转力矩，在装配螺丝固定PCB或者上盖时，不会出现螺母跟转、脱落的问题，相比后期压装螺母或者焊接螺母的工艺，烧制嵌装的螺母位置精度更高，抗拉力更强，更适合车规级部件的批量生产要求。盒体侧壁预留的多个小孔，分别对应PCB板上的指示灯透光、接插件避让、散热通风的功能需求，每个孔位的位置都与PCB上的元件位置一一对应，不会出现元件被壳体遮挡、接插件插装受阻的问题，侧壁的翻边结构既提升了盒体整体的结构刚性，减少薄板材冲压后的形变问题，也可以在装配上盖时提供定位基准，保证上下壳体的配合间隙均匀。

在设计这类冲压壳体时，首先要确认内部容纳模块的最大外形尺寸，预留0.2-0.3mm的装配间隙，避免PCB装入时出现卡滞；其次要核算安装支耳的受力情况，根据模块整体重量计算支耳的板材厚度、弯折半径，保证在三个方向的振动测试中，支耳不会出现塑性变形；嵌装铜螺母的位置需要避开弯折应力区，避免弯折过程中板材与螺母之间出现缝隙，导致螺母松动；盒体敞口端的边缘做内卷边处理，避免锋利的板材边缘划伤装配工人的手部，也防止长期使用过程中割伤周边的线束外皮。

从安装边界来看，该壳体的安装支耳突出盒体主体的高度，决定了模块与安装钣金之间的间隙，这个间隙既可以避免盒体直接贴在钣金上产生振动异响，也可以给壳体背面的元件预留散热空间，腰型孔的长度方向与车身装配时的调整方向一致，总装工人可以快速对位拧紧螺丝，不需要反复调整模块位置。盒体内部的铜螺母位置对应PCB上的固定孔位，螺丝拧紧后可以将PCB牢牢压在盒体的限位台阶上，避免PCB在振动过程中出现上下窜动，导致元件引脚脱焊。侧壁的小孔直径根据对应功能做了区分，接插件避让孔的尺寸比接插件外形大1mm，保证接插件可以顺利伸出壳体对接外部线束，指示灯透光孔的尺寸刚好匹配灯珠的外径，避免光线从缝隙漏出影响其他指示灯的识别，散热小孔的排布避开了PCB上的芯片位置，防止灰尘直接落在芯片表面影响散热效率。

这类冲压壳体的成型工艺相对简单，采用单工序冲裁、弯折即可完成批量生产，嵌装铜螺母的工序可以与冲压工序同步进行，不需要额外的二次加工工序，生产效率高，单件成本低，适合汽车零部件的大批量供货需求。在实际选型应用中，这类壳体可以直接适配同尺寸的定时器模块、小型控制模块，只需要调整侧壁孔位的位置就可以匹配不同功能的电路板，结构通用性较强，安装支耳的腰型孔设计也可以适配不同车型的安装孔位偏差，减少不同车型之间的壳体开模成本。
