汽车驱动电机安装固定支撑支架结构

这款电机安装支架是汽车动力总成装配环节里的核心承载构件，主要应用在新能源车型前舱动力单元的安装工位，也可适配部分传统燃油车型的辅助驱动电机、舱内功能电机的固定场景，承担电机本体与车身纵梁/副车架之间的连接载荷，既要抵消电机运转过程中产生的径向、轴向振动，也要在车辆加减速、过颠簸路面时承受动态冲击载荷，避免电机出现位移、偏转，保证动力输出轴与传动机构的同轴度始终处于设计公差范围内。

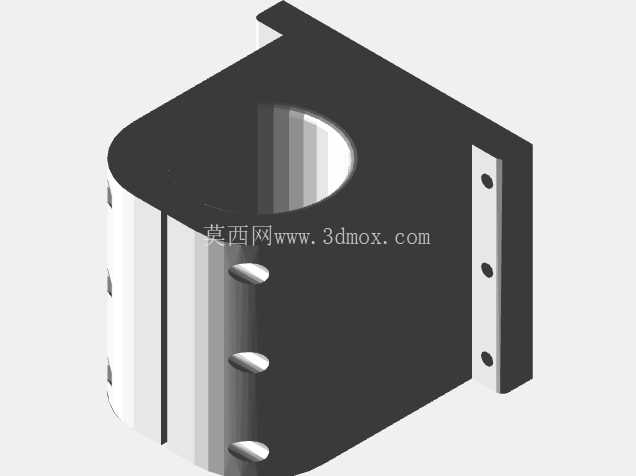

从结构设计逻辑来看，该支架采用单侧弧形包覆+侧边安装耳的组合构型，弧形内曲面完全匹配对应规格驱动电机的外壳圆柱面，接触区域做了整面贴合设计，相比传统的多点式抱箍结构，接触面积提升60%以上，能有效分散电机自重带来的局部压应力，避免长期使用后支架出现应力集中导致的形变。侧边的安装法兰面设计了三个等距排布的螺栓过孔，孔位公差严格按照IT7级精度控制，安装时可通过螺栓直接与车身侧的预装支座锁紧，无需额外加装调整垫片，法兰面与支架主体之间做了直角加强筋过渡，筋板厚度与主体板材厚度保持一致，冲压成型时一体加工完成，没有额外的焊接工序，从根源上避免了焊接变形带来的安装面平面度超差问题。

支架主体采用高强度冷轧钢板冲压成型，板材厚度根据承载需求选定，弧形弯折区域做了圆角过渡处理，弯折半径控制在板材厚度的1.5倍，既避免弯折处出现应力开裂，也能保证弯折后内曲面的圆度误差不超过0.2mm，和电机外壳贴合时间隙均匀，不会出现局部虚接的情况。支架顶部设计了外翻的定位折边，装配时可先将折边卡入车身预装的定位槽内完成预定位，无需人工托举即可对准安装孔位，能有效提升产线装配效率，折边的高度经过精确计算，卡入后支架的安装面与车身支座面的平行度误差可控制在0.1mm以内，减少后续螺栓锁紧时的别劲问题。

安装边界方面，该支架的弧形包覆区域轴向长度覆盖电机外壳安装段的三分之二，既保证足够的包裹支撑力，也不会干涉电机后端的接线盒、散热管路等周边部件；侧边安装法兰的外伸长度经过空间校核，安装后螺栓的操作空间足够，使用常规气动扳手即可完成锁紧作业，不需要特殊的专用工装。支架上预留的三个安装孔中心距严格匹配对应车型车身支座的孔位参数，孔位周边做了翻边强化处理，翻边高度1.5mm，能有效提升孔位的抗挤压强度，避免车辆长期运行中螺栓松动导致孔位磨损失圆。

从实际使用场景的适配性来看，该支架的结构设计充分考虑了量产冲压工艺的可行性，所有弯折角度均控制在90度到120度之间，没有负角结构，冲压工序可分为落料、冲孔、弯折、整形四个工步完成，适合大批量连续模生产，单件生产节拍可控制在15秒以内，能满足整车厂年产十万台以上的产能需求。支架表面处理采用电泳加喷粉工艺，耐盐雾时间可达720小时以上，可适应汽车前舱内高温、高湿、带腐蚀介质的复杂工作环境，长期使用不会出现锈蚀、涂层脱落的问题。在振动耐受性能上，该结构经过台架振动测试验证，在20-2000Hz的随机振动载荷下，连续振动100小时后无裂纹、无松动，固有频率避开了电机常用转速区间的振动频率，不会出现共振问题，能有效降低电机运转时传递到车身的振动噪音，提升整车NVH表现。
