音频板ESP32-A1S配套1.8寸TFT显示屏隔层结构

　　在嵌入式音频开发、小型智能终端设备的结构适配场景中，板卡与显示屏之间的隔层结构是决定设备组装可靠性、内部空间利用率的核心零件之一，本次涉及的隔层结构，主要适配ESP32-A1S音频板与1.8英寸TFT显示屏的叠层安装需求，解决板卡元件与显示屏背部裸露线路之间的绝缘防护、装配定位问题。从实际工程应用角度看，这类隔层结构多用于小型桌面音频终端、便携式语音交互设备、嵌入式音频采集模块的外壳内部，当ESP32-A1S音频板搭载音频编解码芯片、WiFi蓝牙模组、麦克风阵列接口等元件时，板卡表面的贴片元件高度普遍在1.2mm到1.8mm区间，而1.8寸TFT显示屏的背部FPC排线、驱动IC凸起高度约0.8mm，若直接将显示屏与板卡叠放装配，极易出现元件挤压、排线磨损、电路短路等隐患，隔层的核心作用就是在两者之间形成稳定的物理隔离间隙，同时预留出元件避让空间，保证叠装后各部件无干涉。

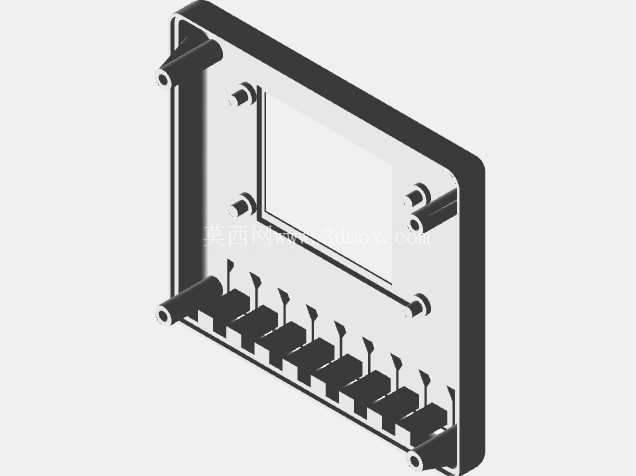

　　设计过程中首先要匹配1.6mm厚度的标准PCB板校正安装基准，隔层的整体外形轮廓完全贴合外壳内部的安装卡槽，四个角位预留对应外壳螺丝柱的避让缺口，侧边对应ESP32-A1S板卡的USB接口、音频接口位置开出精准的通槽，保证外部接口可以顺利伸出外壳，不会出现装配错位遮挡接口的问题。隔层的厚度设置经过实际装配验证，选取2mm的均匀壁厚，既可以保证自身结构强度，在外壳受挤压时不会出现形变塌陷压迫板卡元件，又不会过度占用外壳内部的有限空间，避免整体外壳尺寸被迫加大。在安装边界的处理上，隔层朝向板卡的一面设计有0.5mm高度的定位凸台，刚好卡入ESP32-A1S板卡的安装定位孔中，装配时不需要额外对位，直接放置即可保证隔层与板卡的相对位置准确，不会在后续组装外壳时出现偏移；朝向显示屏的一面则设计有对应显示屏外形的限位凹槽，凹槽深度0.3mm，刚好嵌入1.8寸TFT显示屏的边框，避免显示屏在外壳内部出现晃动，同时在凹槽对应显示屏FPC排线的位置开出走线槽，给排线留出足够的弯折空间，防止排线被隔层压折导致显示故障。

　　考虑到实际生产中的公差累积问题，隔层所有与外壳、板卡、显示屏配合的尺寸都预留了0.1mm的装配间隙，避免因注塑加工公差、PCB板制作公差导致的装配卡滞问题，隔层的边缘全部做R0.5mm的圆角处理，既可以去除加工毛刺，也能避免装配时锋利边缘划伤排线或者操作人员。在材料选择的适配性上，该隔层结构可以采用ABS或者PC材质注塑加工，也可以通过3D打印制作小批量验证样件，结构本身没有倒扣、薄钢位等不利于加工的设计，拔模斜度统一设置为1.5度，满足常规注塑加工的工艺要求，不需要做特殊的模具结构处理，能够有效降低生产制造成本。

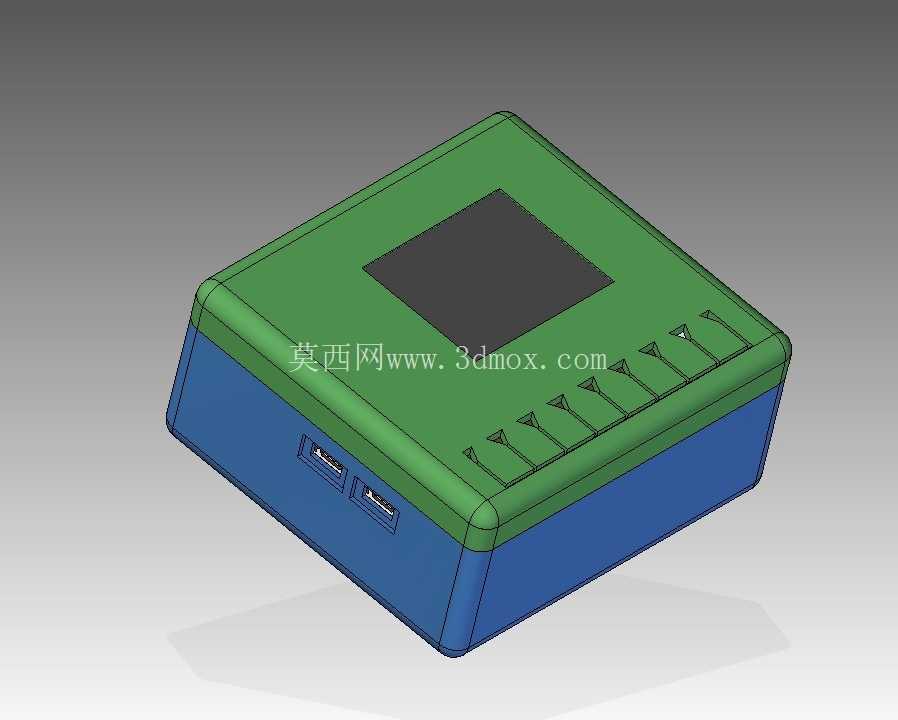

　　实际装配流程中，先将ESP32-A1S音频板固定在外壳底壳的螺丝柱上，再将隔层通过定位凸台放置在板卡上方，确认所有接口位置对正、板卡表面的高元件全部落入隔层对应的避让空腔内，之后将1.8寸TFT显示屏嵌入隔层的限位凹槽，整理好FPC排线连接到板卡的显示屏接口，最后扣合外壳上盖拧紧螺丝即可完成整机组装，整个装配过程不需要额外的粘接或者固定件，隔层通过上下部件的压合即可实现自身固定，减少了装配工序和额外零件的使用。从设备长期使用的可靠性角度看，隔层的绝缘属性可以避免显示屏背部的金属屏蔽层与板卡元件引脚接触造成短路，同时隔层形成的间隙也有利于板卡工作时的空气流通，帮助音频板上的功率元件散热，避免热量堆积在显示屏与板卡之间加速元件老化。在实际的项目验证中，该隔层结构经过多次跌落测试、高低温循环测试，都没有出现形变、移位、干涉板卡或显示屏的问题，能够满足小型嵌入式音频设备的日常使用强度要求，对于同类叠层安装的板卡与显示屏结构设计，也具备一定的参考价值，设计时只需要根据对应板卡的元件分布、显示屏的外形尺寸调整避让空腔和限位结构的位置，即可快速适配不同规格的板屏组合，缩短结构开发周期。
