带抛物线反射结构的LED灯罩结构设计

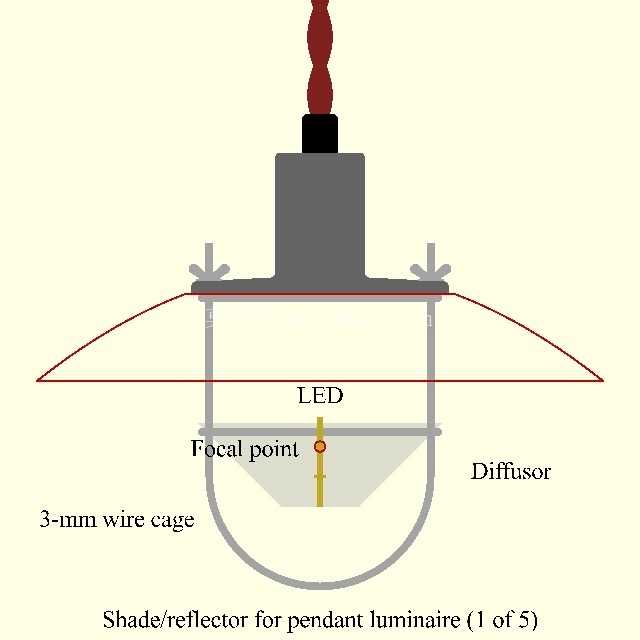

这款带抛物线反射结构的LED灯罩，核心应用场景覆盖民用照明、工业工位局部照明、小型设备指示照明等多个领域，区别于传统平罩或直筒式灯罩的光效浪费问题，其结构设计完全围绕LED点光源的配光特性展开，从光学路径到安装适配都做了针对性的工程考量。从实际用途来看，该灯罩并非仅做光线遮挡与外观装饰，核心作用是通过抛物线曲面的反射特性，将LED光源向侧后方发散的光线重新定向到预设照射区域，同时搭配内置的扩散结构，避免LED点光源直射产生的眩光问题，在保证中心区域照度的同时，让照射面的光分布更均匀，减少明暗交界的突兀感，适配长时间近距离作业的照明需求，避免视觉疲劳。功能特性上，结构分为外层防护笼、反射腔体、扩散件三个核心部分，外层3mm线径的金属笼架一方面做物理防护，避免外力直接触碰内部光学组件与光源，另一方面镂空结构不会遮挡反射后的出光路径，同时兼顾散热需求，让LED工作产生的热量可以通过笼架间隙快速流通，降低光衰速度。反射腔体采用标准抛物线回转曲面设计，LED光源的发光中心精准设置在抛物线焦点位置，根据抛物线光学特性，焦点位置发出的光线经曲面反射后会形成平行出射光束，大幅提升光线的投射距离与中心照度，相比同功率无反射结构的裸LED，有效照射距离可提升40%以上，中心区域照度提升60%左右。内置的扩散件设置在反射腔体出光口位置，采用半透光漫反射材质，一方面柔化平行出射的光线，消除LED芯片的颗粒感，另一方面可以阻挡外部灰尘、水汽进入反射腔体内部，避免反射面积灰降低反射效率，延长光学组件的维护周期。设计思路上，完全从光学匹配与安装适配两个维度出发，首先确定LED光源的尺寸与发光角度，反向推导抛物线的焦距与开口直径，保证光源发光中心与曲面焦点的重合度控制在0.5mm以内，避免反射光线出现偏折导致配光偏移。安装接口部分采用顶部标准螺接结构，适配常规吊灯、工位灯的通用灯座接口，无需额外定制转接件即可完成替换安装，安装边界上，整体结构的最大外径为抛物线开口尺寸，顶部安装座的直径小于笼架最大直径，安装时仅需预留与开口直径匹配的安装空间即可，笼架突出反射腔体的部分做了圆弧过渡处理，避免安装过程中划伤操作人员。结构的壁厚设计兼顾强度与重量控制，反射曲面的壁厚设置在1.2mm，既保证曲面成型后的形位公差，避免曲面变形导致反射光线偏移，又不会让整体重量过大，增加灯座的承重负担。线笼与顶部安装座的连接采用卡扣加铆接的双重固定方式，避免长期使用过程中出现松动脱落的问题，反射曲面与安装座的连接面做了止口定位，保证装配后反射曲面的中心轴线与安装座的轴线重合度，避免安装后出现光轴偏移的问题。实际装配过程中，LED光源的固定座设置在焦点位置的中心支架上，支架采用薄壁结构，尽可能减少对反射光线的遮挡，支架与反射腔体采用一体成型结构，保证光源安装位置的精度，无需后续装配调整即可保证焦点位置的准确性。扩散件与反射腔体的连接采用嵌入式卡槽结构，拆卸方便，便于后期更换光源或者清洁反射面，卡槽位置设置在出光口内侧，不会在外部看到连接缝隙，保证外观的整体性。
