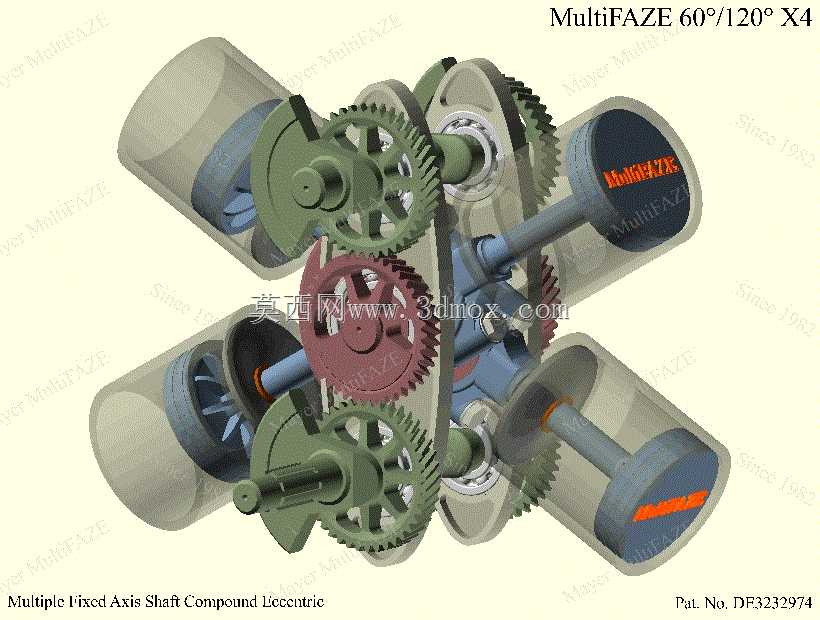

60度夹角四缸径向平衡发动机结构

该径向四缸动力结构采用60°/120°交错缸体夹角布局，单排布置四个做功单元，核心设计目标是通过多组平衡构件抵消往复惯性力与旋转惯性力矩，实现整机全工况下的振动抑制，这类结构早期多用于航空星形活塞发动机、小型特种动力装备以及对径向尺寸有严格要求的紧凑动力场景，相比直列、V型布局，径向排布能在更小的轴向空间内布置更多气缸，单位体积功率密度优势明显，适合安装空间轴向受限、径向有富余的设备舱位。

从结构组成来看，整套动力单元包含气缸套组件、活塞连杆组、偏心齿轮传动系、平衡轴、轭杆以及平衡重块，动力传递路径为活塞往复运动经连杆驱动偏心主轴转动，主轴端的齿轮组同步驱动平衡轴反向旋转，平衡轴上的配重块与主轴偏心质量、活塞连杆往复质量形成力偶抵消，轭杆结构用于约束连杆摆动轨迹，降低活塞侧压力，减少缸套偏磨风险，提升整机运行寿命。齿轮系采用多组不同齿数的圆柱齿轮啮合，除传递动力外，还承担配气机构、附属附件的驱动功能，齿轮啮合间隙经过设计校核，避免反向传动间隙带来的冲击噪声。

安装边界方面，该结构整体呈中心对称放射状布局，最大径向尺寸由四个气缸的外端面决定，轴向尺寸主要受齿轮组厚度、平衡轴安装座宽度限制，安装时需保证主轴轴线与被驱动设备输入轴的同轴度误差控制在0.05mm以内，径向预留不小于10mm的散热间隙，避免缸体散热不良导致热负荷过高。气缸套采用分体式安装结构，可单独拆卸更换，无需拆解整机齿轮系，维护便利性优于集成式缸体结构。活塞销与连杆小头采用滚针轴承支撑，降低往复运动摩擦阻力，图中所示的滚珠轴承为装饰性示意结构，实际量产版本会根据载荷等级选用对应精度等级的深沟球轴承或圆柱滚子轴承，承受主轴径向载荷与少量轴向窜动力。

设计过程中首先通过动力学仿真计算不同曲轴转角下的惯性力合力，确定平衡重块的质量分布与安装相位，确保一阶、二阶往复惯性力完全抵消，随后对齿轮系进行传动比匹配，保证平衡轴转速与主轴转速满足平衡相位要求，轭杆的铰接点位置经过多轮迭代优化，在约束连杆摆动幅度的同时避免额外的运动干涉。缸体夹角选择60°与120°交错布置，而非传统星形发动机的等夹角布局，是为了适配特定的进排气管路布置空间，同时优化点火间隔角，提升动力输出平顺性，每个气缸的点火间隔均匀分布在720°曲轴转角范围内，避免动力输出出现明显的扭矩波动。

实际应用中，这类结构可作为小型无人动力伞、便携发电机组、特种作业机器人的动力源，相比同功率等级的直列双缸发动机，径向布局的整机高度更低，重心更靠近安装面，运行时整机倾覆力矩更小，适合搭载在对重心位置敏感的移动装备上。结构中所有齿轮的模数、压力角均采用通用标准参数，备件替换性强，无需定制特殊规格齿轮，降低后期维护成本。气缸散热片沿径向布置，随主轴转动的气流可直接冲刷散热片表面，即使在低车速工况下也能保证足够的散热效率，无需额外加装大尺寸冷却风扇，减少附属功率消耗。
