镂空锥条式3D打印灯罩结构设计

日常做桌面级FDM3D打印的结构验证时，经常会碰到家居照明配件的定制需求，这款锥状镂空灯罩就是针对桌面小台灯、氛围落地灯做的适配结构，先从安装边界说起，它的底部预留了标准E27灯座的卡接位，内径控制在42mm，刚好能卡住常规螺口灯头的外圈凸台，不需要额外打胶或者螺丝固定，拆装的时候直接旋拧就能完成，适配市面上绝大多数桌面台灯、床头壁灯的灯座规格，不会出现安装干涉的问题。整体外形是上窄下宽的锥台结构，底部最大直径180mm，顶部收窄到80mm，整体高度220mm，这个尺寸比例是经过光影测试调整的，既不会因为灯罩过矮导致光源直射人眼产生眩光，也不会因为过高遮挡光线让桌面照明范围不足。

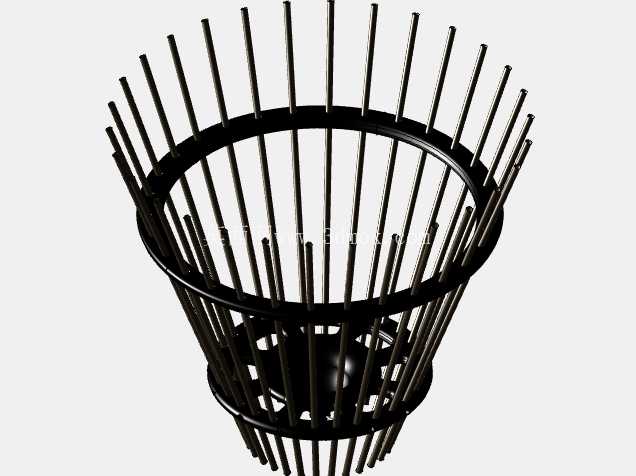

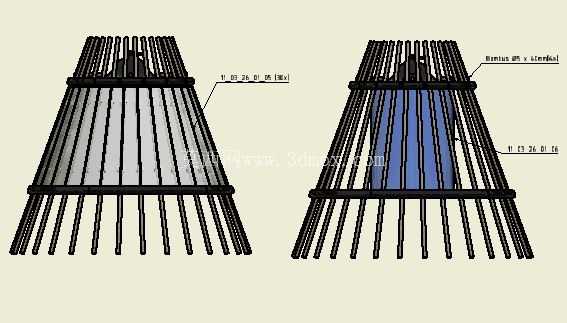

结构上采用了周向均匀分布的竖向辐条设计，单根辐条的截面是2mm×3mm的矩形，周向一共排布了36根，辐条之间的间隙控制在12mm左右，上下两端用两个环形圈做固定连接，底部的连接圈厚度是5mm，刚好和灯座卡接位做一体化设计，顶部的连接圈厚度3mm，做了圆角过渡避免打印的时候出现翘边。这种辐条式镂空结构首先是考虑3D打印的成型效率，相比全实心的灯罩，这种结构的打印耗材用量能减少70%以上，打印时间也能缩短60%，普通桌面级3D打印机用PLA耗材打印的话，不需要加支撑，因为所有辐条都是竖向排布，沿着Z轴方向生长，没有悬空角度超过45度的结构，打印完之后不需要做复杂的支撑拆除处理，表面也不会有支撑残留的痕迹，后期只需要简单打磨一下层纹就能直接使用。

从实际使用场景来说，这种镂空结构的灯罩散热性能远好于封闭式灯罩，不管是用传统的白炽灯泡还是LED灯泡，点亮之后产生的热量可以直接通过辐条之间的间隙散出去，不会在灯罩内部积热，能延长灯泡的使用寿命，尤其是用PLA耗材打印的时候，PLA的热变形温度大概在60度左右，良好的散热能避免灯罩长时间受热出现变形软化的问题。光影效果上，竖向的辐条会在墙面和桌面上投射出均匀的竖向条纹光影，不会出现明暗不均的光斑，作为氛围灯使用的时候氛围感很强，同时因为辐条的遮挡，不会直接看到内部的灯泡光源，避免了眩光问题，日常作为阅读台灯的灯罩使用时，光线经过间隙漫反射之后，照明区域的光线柔和度足够，长时间阅读也不容易产生视觉疲劳。

设计的时候特意做了结构强度的校核，单根辐条的受力方向主要是竖向的安装受力，2mm的厚度足够承受日常拆装的外力，不会出现轻易断裂的问题，上下两个连接圈和辐条的连接位置做了R2的圆角过渡，避免应力集中，打印的时候这个位置也不容易出现层间开裂的问题。另外这个结构的扩展性很强，如果需要适配更大尺寸的灯座，只需要调整底部连接圈的内径参数，辐条的数量和间隙可以根据实际的光影需求做调整，想要更密的光影就增加辐条数量减小间隙，想要更通透的效果就减少辐条数量加大间隙，整体的参数化建模逻辑很清晰，修改的时候不需要重构整体结构，只需要调整对应的阵列参数和尺寸参数就能快速衍生出不同规格的变体。

实际装配的时候，只需要把灯罩底部的卡接位对准灯座的外圈，稍微用力按压卡入即可，不需要额外的紧固件，后期清理的时候，因为是镂空结构，灰尘不容易积攒，用毛刷或者吹风机就能直接清理缝隙里的浮尘，比封闭式灯罩的维护难度低很多。如果是用PETG或者ABS耗材打印的话，还能适配更高功率的灯泡，耐热性能会进一步提升，甚至可以用在户外的庭院灯上，结构本身没有易损的薄壁或者脆弱结构，日常使用过程中只要不是剧烈的撞击，基本不会出现损坏，使用寿命很长。
