径流式离心涡轮叶轮机械结构

　　该结构为典型径流式离心涡轮叶轮，主要用于将流体能量与旋转机械能进行转换，常见于小型涡轮增压器、微型燃气轮机、高速风机、废气能量回收装置以及部分气动设备中。叶轮工作时随主轴高速旋转，流体沿轴向或近轴向进入中心区域，经轮毂导流后转向径向外侧，在连续变化的叶片通道中获得加速或完成膨胀，最终以较高速度排出并进入后续蜗壳、扩压段或排气通道。

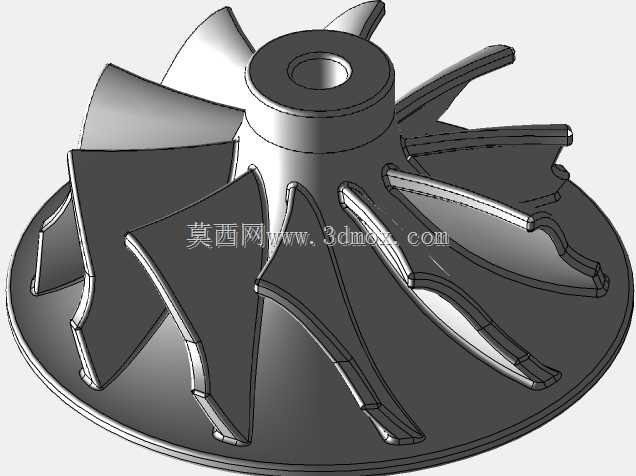

　　从结构组成看，模型包含中心轮毂、轴孔安装段、轮盘基体以及多片空间扭曲叶片。中心孔用于与转轴配合，轮毂上端形成凸台，可作为轴向定位边界，也便于与锁紧螺母、轴套或压盖配合。轮盘由中心向外侧逐渐展开，承担叶片载荷传递和转子刚性支撑作用。叶片并非简单平板，而是采用三维曲面造型，前缘、叶背、叶盆和尾缘均随半径变化发生扭转，这种处理有利于控制流体进入角、降低通道内分离损失，并使气流在径向流动过程中保持较稳定的速度分布。

　　设计此类叶轮时，需要同时兼顾气动效率与结构强度。叶片数量、叶高、包角和出口安装角会直接影响通流能力、压比或膨胀比；叶片根部与轮盘交接处应保留连续过渡，避免高速旋转下应力集中。模型中长短叶片或差异化叶型的布置，可在有限轮盘空间内改善入口堵塞情况，使相邻流道分配更均匀。外缘轮廓需要与壳体或蜗壳保持规定径向间隙，间隙过小会因热膨胀、振动或加工误差产生擦碰，间隙过大则会增加泄漏损失。

　　安装边界主要集中在中心轴孔、轮毂端面和外圆最大轮廓处。轴孔直径决定适配轴径，端面高度决定锁紧空间，叶轮外径决定壳体内腔尺寸。实际选型或建模时，还需校核转子动平衡、叶片顶端线速度、轮盘应力分布以及与轴承系统的临界转速关系。该三维结构完整表达了涡轮叶轮的叶片曲面、轮盘过渡和中心安装关系，可用于机械结构展示、叶轮造型参考、装配干涉检查及通用流体机械方案分析。
