四工位平板夹持联动锁止工装夹具

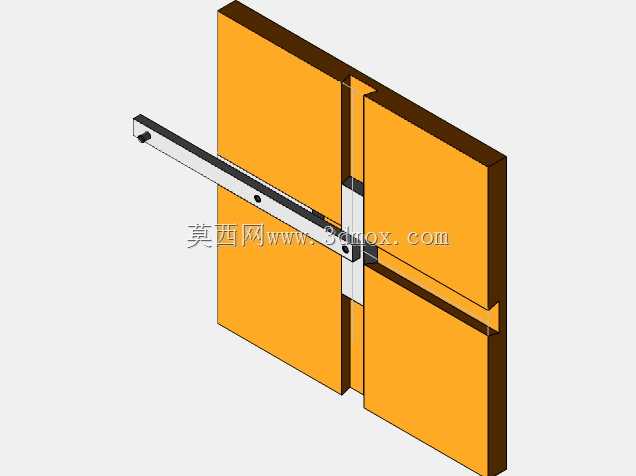

　　这套夹持工装的核心结构由四块对称排布的橙色矩形承载板、一根横向贯穿的长条形金属滑杆以及中部的十字联动锁止块组成，整体采用轴杆穿装的联动布局，四块承载板两两分列十字锁块的上下左右四个方位，滑杆从左侧板件外侧水平穿入，依次穿过左侧上下板的间隙、中部十字锁止组件、右侧上下板的间隙，最终延伸至右侧板件外侧，滑杆左端预留有扳动卡位结构，杆身分布两处定位销孔，可配合插销完成行程锁定。从产线实际使用场景来看，这类工装常布置在小型消费电子零部件的组装工位、屏幕贴合辅助工位或者薄型板材的定位裁切工位，四块独立承载板可分别放置待加工的片状工件，比如手机后盖、平板装饰片、薄型绝缘垫片这类平面类零件，当操作人员扳动滑杆左端的扳动位时，

　　中部十字锁块会同步向四个方向撑开，带动四块承载板同步向内收紧，一次性完成四个工位工件的侧向夹紧，相比单工位逐个锁紧的夹具，单次装夹动作就能完成四件工件的固定，大幅减少重复装夹的辅助工时。设计思路上没有采用复杂的气动或者液压驱动结构，完全依靠纯机械滑杆斜楔联动实现锁止，十字锁块的四个接触面加工有与板件侧边匹配的限位台阶，滑杆轴向移动时，斜楔面将轴向推力转化为四个方向的径向夹紧力，滑杆上的定位销孔可在夹紧到位后插入固定销，避免加工过程中滑杆回弹松脱，整套结构无易损电气元件，在无尘车间、普通机加工工位都能稳定使用，不需要外接气源或者电源，部署灵活性很强。外形尺寸方面，四块承载板采用等厚矩形板材设计，板件之间预留均匀的滑动间隙，

　　横向滑杆的伸出长度适配人工扳动的操作空间，整体安装边界规整，底部可直接通过板件背面的预留螺孔固定在工作台面上，不需要额外定制复杂的安装底座。板件与滑杆的配合面做了间隙适配，滑动过程无卡滞，夹紧行程可通过滑杆的推入深度微调，针对不同厚度的片状工件，只需调整滑杆推入距离即可适配，不需要更换夹块，兼容多批次小批量的柔性生产需求。十字锁块作为核心传力部件，四边的受力均匀分布，长期使用不会出现单侧偏磨，滑杆采用光轴加工，表面粗糙度控制在适合滑动配合的区间，反复推拉的磨损量极低，日常维护仅需定期在滑杆表面涂抹薄层润滑脂即可，维护成本极低。在实际选型适配时，可根据待加工工件的外形尺寸对应调整四块承载板的长宽尺寸，滑杆直径和锁块的斜楔角度可根据所需夹紧力对应核算，针对需要更大夹紧力的硬质板材加工场景，可适当加大斜楔的升角，在同等扳动力下获得更大的侧向夹紧力，避免工件在加工过程中出现移位。
